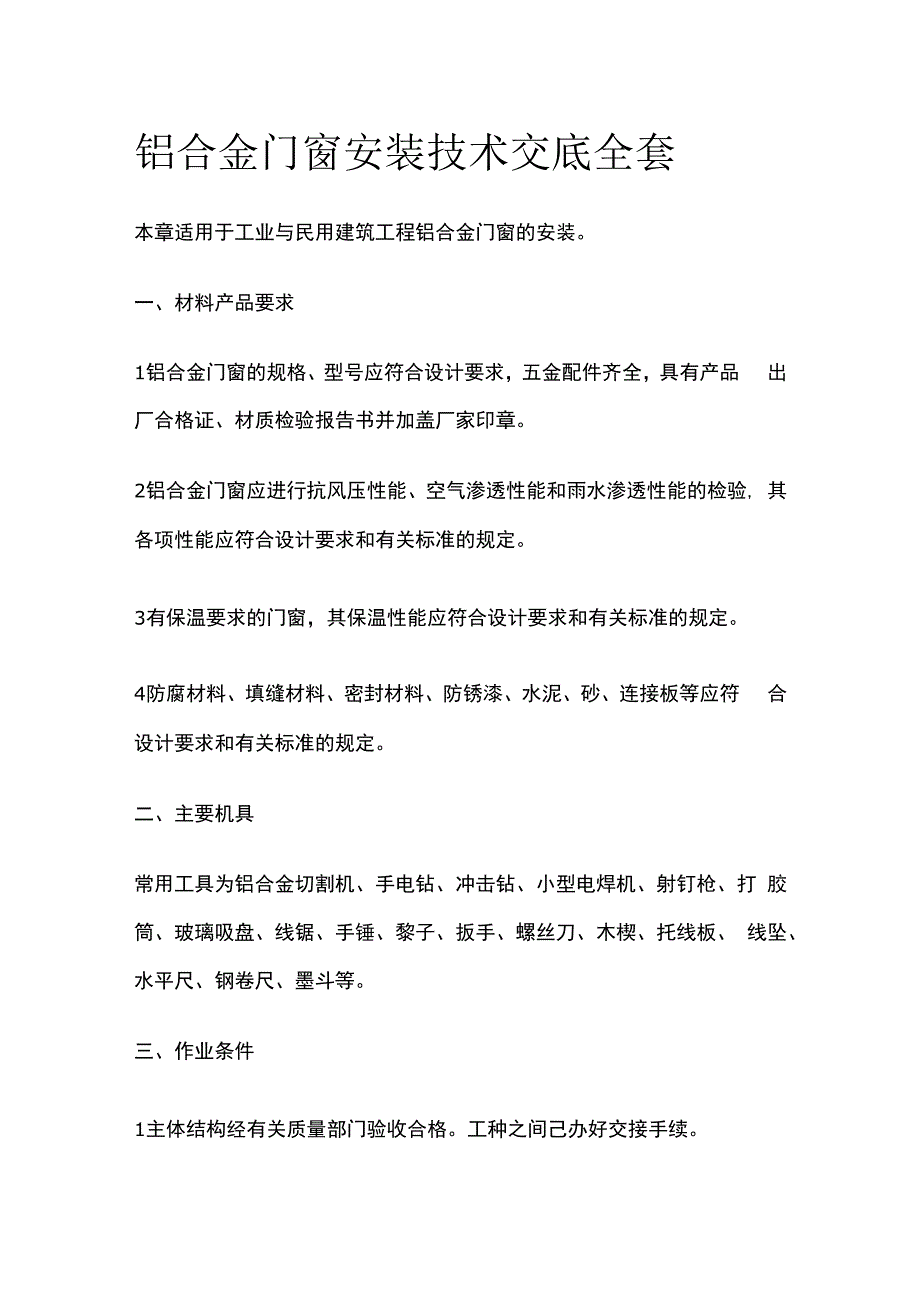

铝合金门窗安装技术交底全套.docx_第1页
第1页 / 共8页

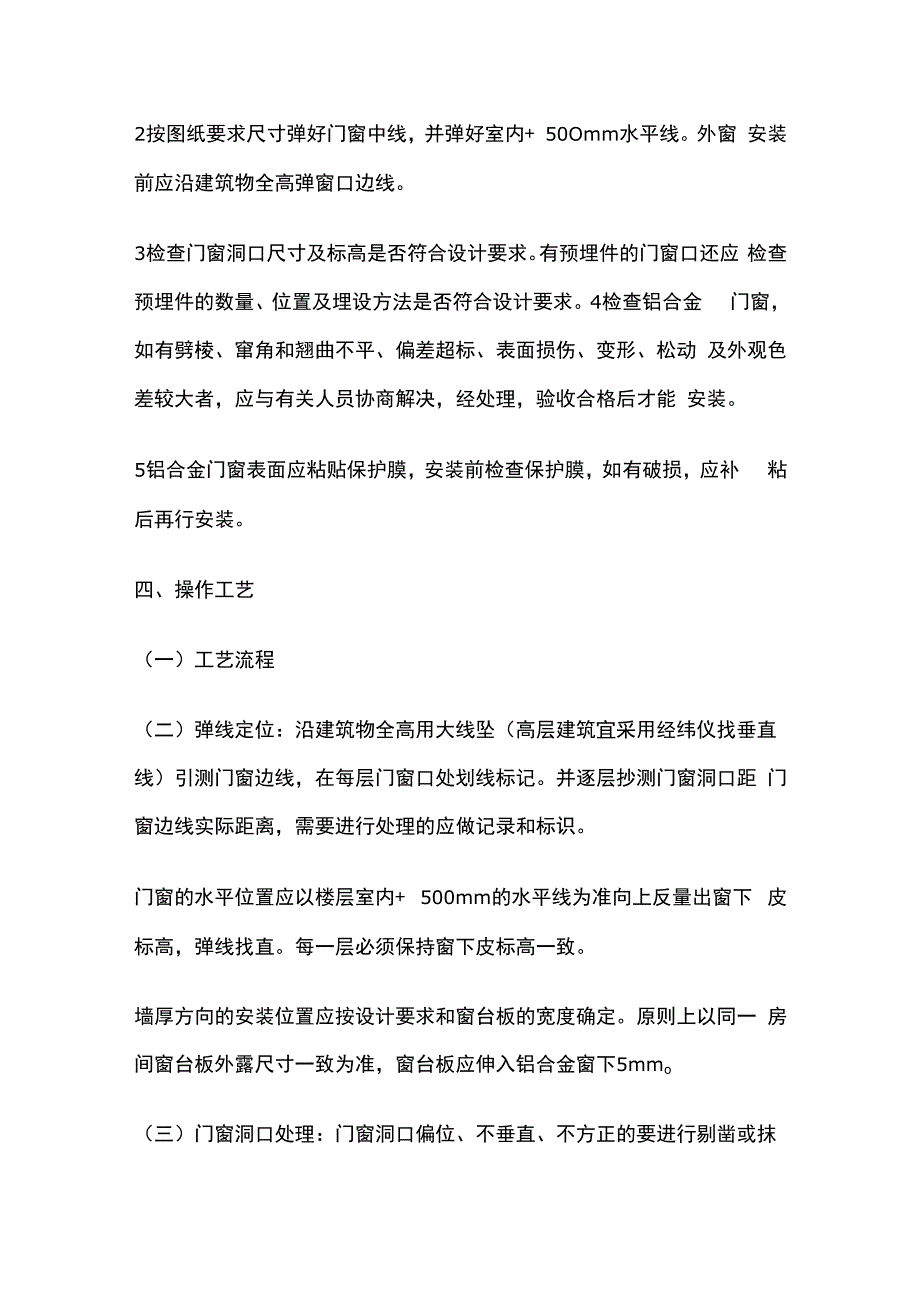

铝合金门窗安装技术交底全套.docx_第2页
第2页 / 共8页
铝合金门窗安装技术交底全套.docx_第3页
第3页 / 共8页
铝合金门窗安装技术交底全套.docx_第4页
第4页 / 共8页
铝合金门窗安装技术交底全套.docx_第5页
第5页 / 共8页
铝合金门窗安装技术交底全套.docx_第6页
第6页 / 共8页
铝合金门窗安装技术交底全套.docx_第7页
第7页 / 共8页
铝合金门窗安装技术交底全套.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《铝合金门窗安装技术交底全套.docx》由会员分享,可在线阅读,更多相关《铝合金门窗安装技术交底全套.docx(8页珍藏版)》请在第壹文秘上搜索。

1、铝合金门窗安装技术交底全套本章适用于工业与民用建筑工程铝合金门窗的安装。一、材料产品要求1铝合金门窗的规格、型号应符合设计要求,五金配件齐全,具有产品 出厂合格证、材质检验报告书并加盖厂家印章。2铝合金门窗应进行抗风压性能、空气渗透性能和雨水渗透性能的检验, 其各项性能应符合设计要求和有关标准的规定。3有保温要求的门窗,其保温性能应符合设计要求和有关标准的规定。4防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符 合设计要求和有关标准的规定。二、主要机具常用工具为铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、打 胶筒、玻璃吸盘、线锯、手锤、黎子、扳手、螺丝刀、木楔、托线板、 线坠

2、、水平尺、钢卷尺、墨斗等。三、作业条件1主体结构经有关质量部门验收合格。工种之间己办好交接手续。2按图纸要求尺寸弹好门窗中线,并弹好室内+ 50Omm水平线。外窗 安装前应沿建筑物全高弹窗口边线。3检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应 检查预埋件的数量、位置及埋设方法是否符合设计要求。4检查铝合金 门窗,如有劈棱、窜角和翘曲不平、偏差超标、表面损伤、变形、松动 及外观色差较大者,应与有关人员协商解决,经处理,验收合格后才能 安装。5铝合金门窗表面应粘贴保护膜,安装前检查保护膜,如有破损,应补 粘后再行安装。四、操作工艺(一)工艺流程(二)弹线定位:沿建筑物全高用大线坠(

3、高层建筑宜采用经纬仪找垂直 线)引测门窗边线,在每层门窗口处划线标记。并逐层抄测门窗洞口距 门窗边线实际距离,需要进行处理的应做记录和标识。门窗的水平位置应以楼层室内+ 500mm的水平线为准向上反量出窗下 皮标高,弹线找直。每一层必须保持窗下皮标高一致。墙厚方向的安装位置应按设计要求和窗台板的宽度确定。原则上以同一 房间窗台板外露尺寸一致为准,窗台板应伸入铝合金窗下5mmo(三)门窗洞口处理:门窗洞口偏位、不垂直、不方正的要进行剔凿或抹 灰处理,洞口尺寸偏差应符合下表规定:(四)防腐处理:门窗框四周外表面的防腐处理设计有要求时,按设计要 求处理。如果设计没有要求时,可涂刷防腐涂料或粘贴塑料薄

4、膜进行保 护,以免水泥砂浆直接与铝合金门窗表面接触,产生电化学反应,腐蚀 铝合金I 1窗。安装铝合金门窗时,如果采用连接铁件固定,则连接铁件、固定件等安 装用金属零件最好用不锈钢件。否则必须进行防腐处理,以免产生电化 学反应,腐蚀铝合金门窗。(五)铝合金窗披水安装:按设计要求将披水固定在铝合金窗上,且要保 证位置正确、安装牢固。(六)铝合金门窗的安装就位:根据划好的门窗定位线,安装铝合金门窗 框。并及时调整,使门窗框的水平、垂直及对角线长度等符合质量标准, 然后用木楔临时固定。(七)铝合金门窗框的固定: 铝合金门窗框与墙体的固定一般采用固定片连接,固定片多为L5mm 厚的镀锌板,长度可根据现场

5、需要进行加工。铝合金门窗框与墙体洞口的连接要牢固、可靠,固定点的间距应不大于 60Omm,距框角的距离不应大于180mm。见右图.铁脚与墙体固定的方法主要有以下三种:1当墙体上预埋有铁件时,可直接把铝合金门窗的固定片直接与墙体上 的预埋铁件焊牢,焊接处需做防锈处理。2用金属膨胀螺栓或塑料膨胀螺栓将铝合金门窗的固定片固定到墙上。3当洞口为混凝土墙体时,用4mm或5mm射钉将铝合金门窗的固 定片固定到墙上。(八)门窗框与墙体间缝隙间的处理:铝合金门窗安装固定后,应先进行 隐蔽工程验收,合格后及时按设计要求处理门窗框与墙体之间的缝隙。 如果设计未要求时,可采用发泡胶填塞缝隙,亦可采用弹性保温材料或

6、玻璃棉毡条分层填塞,外表面留5-8mm深槽口填嵌嵌缝油膏或密封 胶。若门窗框侧边已进行防腐处理,也可填嵌低碱性水泥砂浆或低碱性细石 混凝土。铝合金窗应在窗台板安装后将上缝、下缝同时填嵌,填嵌时不 可用力过大,防止窗框受力后变形。(九)铝合金门框安装:铝合金门上边框与侧边框的固定方法,同第2.4.7 条所述,下边框的固定方法根据铝合金门的形式、种类有所不同:1平开门可采用预埋件连接、膨胀螺栓连接、射钉连接或预埋钢筋焊接 方式。2推拉门下边框可直接埋入地面混凝土中。3地弹簧门因无下框,边框直接固定于地面中,地弹簧也埋入地面中, 并用水泥浆固定。(十)门窗扇及门窗玻璃安装:门窗扇和门窗玻璃应在洞口墙

7、体表面装饰 完工验收后安装。推拉门窗在门窗框安装固定后,将配好玻璃的门窗扇整体安入框内滑槽。 调整好与扇的缝隙即可。平开门窗在框与扇格架组装上墙、安装固定好后再安玻璃,即先调整好 框与扇的缝隙,再将玻璃安入扇并调整好位置,最后镶嵌密封条及密封 胶。地弹簧门应在门框及地弹簧主机入地安装固定后再安门扇。先将玻璃嵌 入门扇格架并一起入框就位,调整好框扇缝隙,最后填嵌门扇玻璃的密 封条及密封胶。(十一)五金配件安装:五金配件与门窗连接用镀锌螺钉。安装的五金配件应结实牢固,使用灵 活。五、质量标准(一)主控项目:1铝合金门窗的品种、类型、规格、性能、开启方向、安装位置、连接 方式及型材的壁厚应符合设计要

8、求。铝合金门窗的防腐处理及嵌缝、密 封处理应符合设计要求。2铝合金门窗必须安装牢固,并应开关灵活、关闭严密,无倒翘。推拉 门窗扇必须有防脱落措施。3铝合金门窗配件的型号、规格、数量应符合设计要求,安装应牢固, 位置应正确,功能应满足使用要求。(二)一般项目:1铝合金门窗表面应洁净、平整、光滑、色泽一致,无锈蚀。大面应无 划痕、碰伤。漆膜或保护层应连续。2铝合金门窗推拉门窗扇开关力应大于,IOON。3铝合金门窗框与墙体之同的缝隙应填嵌饱满,并采用密封胶密封。密 封胶表面应光滑、顺直,无裂纹。4铝合金门窗扇的橡胶密封条或毛毡密封条应安装完好,不得脱槽。5有排水孔的金属门窗,排水孔应畅通,位置和数量

9、应符合要求。(三)铝合金门窗安装的允许偏差和检验方法见下表.六、成品保护1铝合金门窗装入洞口临时固定后,应检查四周边框和中间框架是否用 规定的保护胶纸和塑料薄膜封贴包扎好,再进行门窗框与墙体之间缝隙 的填嵌和洞口墙体表面装饰施工,以防止水泥砂浆、灰水、喷涂材料等 污染损坏铝合金门窗表面。在室内外湿作业未完成前,不能破坏门窗表 面的保护材料。2应采取措施,防止焊接作业时电焊火花损坏周围的铝合金门窗型材、 玻璃等材料。3严禁在安装好的铝合金门窗上安放脚手架,悬挂重物。经常出入的门 洞口,应及时保护好门框。严禁施工人员踩踏铝合金门窗,严禁施工人 员碰擦铝合金门窗。4交工前撕去保护胶纸时,要轻轻剥离,

10、不得划破、剥花铝合金表面氧 化膜。七、应注意的问题1门窗框不正:安装前弹线找正,照线立框;正式固定前,应检验门窗 框是否垂直。2铝合金门、窗面层污染、腐蚀:铝合金门窗施工时贴保护膜进行保护, 施工中应注意不得损坏保护膜。3铝合金门窗渗水:铝合金门窗与墙体连接处注胶应采用质量合格的防 水密封胶;平开铝合金窗应安装披水;推拉铝合金窗应设置排水孔;外 窗台抹灰层应底于内窗台,避免倒坡。4外表面颜色不一:铝合金门窗进场应严格验收,避免色差过大;施工 时注意保护面层,防止损坏,如有损坏应使用与门窗生产厂家一致的染 色液体进行修补。5进入现场必须戴安全帽。严禁穿拖鞋、高跟鞋、带钉易滑或光脚进入 现场。6安装用的梯子应牢固可靠,不应缺档,梯子放置不应过陡,其与地面 夹角以60。为宜。7材料要堆放平稳。工具要随手放入工具袋内。上下传递物件工具时, 不得抛掷。8机电器具应安装触电保护器,以确保施工人员安全。9经常检查锤把是否松动,电焊机、电钻是否漏电。后将十字槽盘头自攻螺钉M420mm拧入,不得直接锤击钉入。固定片的位置应距窗角、中竖框、中横框至少15020Omm,固定片之 间的间距小于或等于60Omm ,不得将固定片直接装在中横框、中竖框 的档头上。
