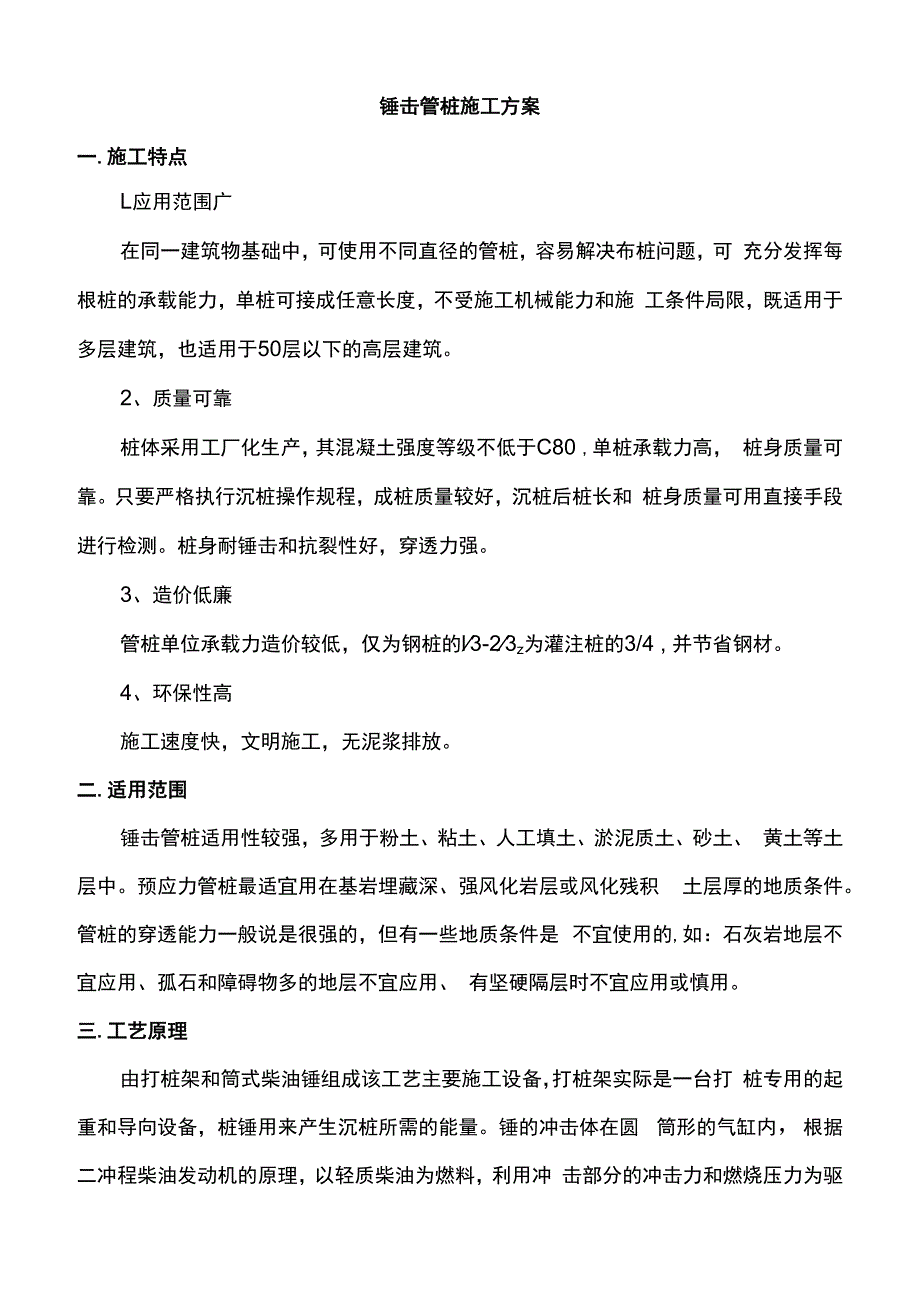

1、锤击管桩施工方案一.施工特点L应用范围广在同一建筑物基础中，可使用不同直径的管桩，容易解决布桩问题，可 充分发挥每根桩的承载能力，单桩可接成任意长度，不受施工机械能力和施 工条件局限，既适用于多层建筑，也适用于50层以下的高层建筑。2、质量可靠桩体采用工厂化生产，其混凝土强度等级不低于C80 ,单桩承载力高， 桩身质量可靠。只要严格执行沉桩操作规程，成桩质量较好，沉桩后桩长和 桩身质量可用直接手段进行检测。桩身耐锤击和抗裂性好，穿透力强。3、造价低廉管桩单位承载力造价较低，仅为钢桩的l3-23z为灌注桩的3/4 , 并节省钢材。4、环保性高施工速度快，文明施工，无泥浆排放。二.适用范围锤击管桩

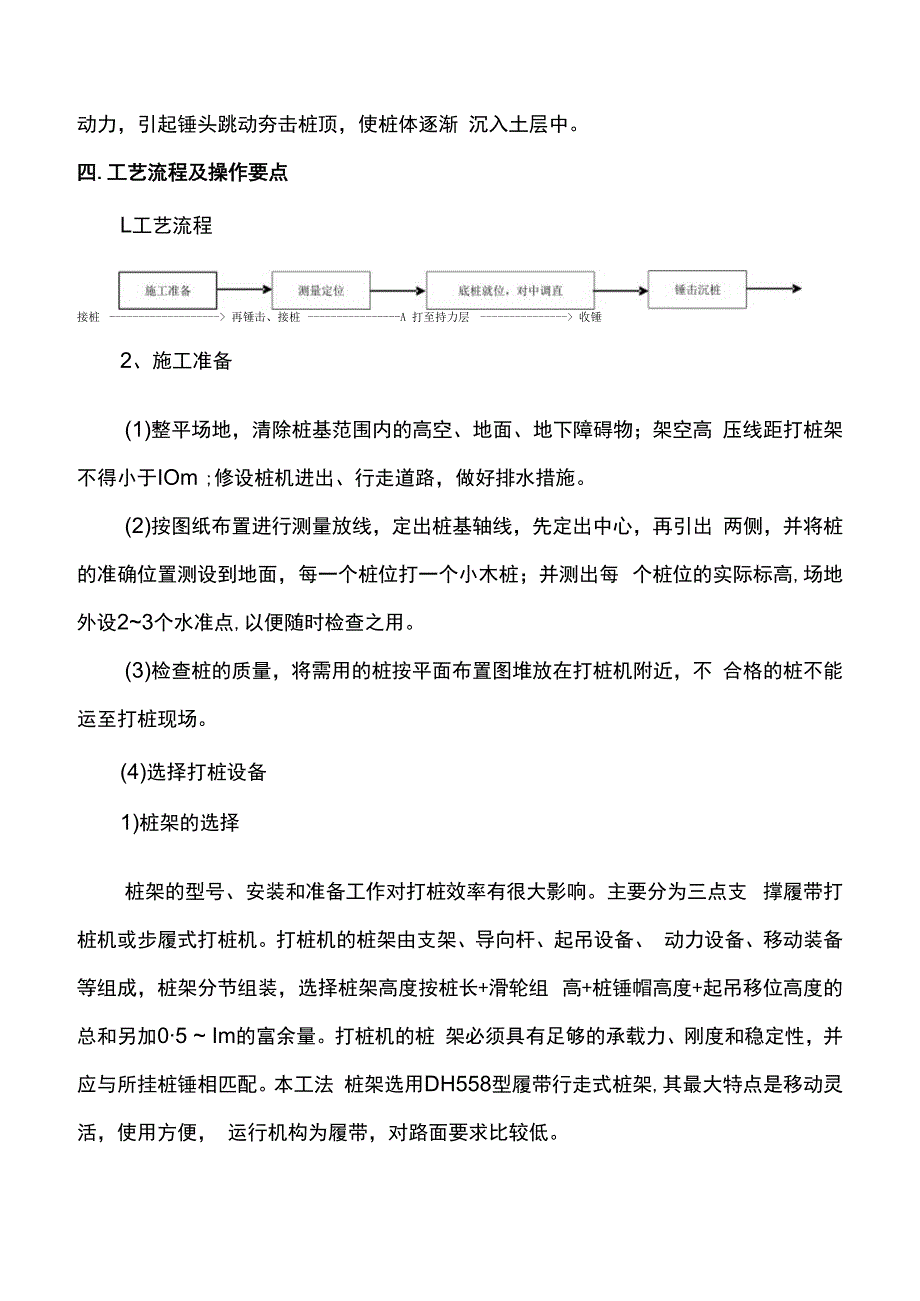

2、适用性较强，多用于粉土、粘土、人工填土、淤泥质土、砂土、 黄土等土层中。预应力管桩最适宜用在基岩埋藏深、强风化岩层或风化残积 土层厚的地质条件。管桩的穿透能力一般说是很强的，但有一些地质条件是 不宜使用的,如：石灰岩地层不宜应用、孤石和障碍物多的地层不宜应用、 有坚硬隔层时不宜应用或慎用。三.工艺原理由打桩架和筒式柴油锤组成该工艺主要施工设备，打桩架实际是一台打 桩专用的起重和导向设备，桩锤用来产生沉桩所需的能量。锤的冲击体在圆 筒形的气缸内，根据二冲程柴油发动机的原理，以轻质柴油为燃料，利用冲 击部分的冲击力和燃烧压力为驱动力，引起锤头跳动夯击桩顶，使桩体逐渐 沉入土层中。四.工艺流程及操作

3、要点L工艺流程接桩 再锤击、接桩 A 打至持力层 收锤2、施工准备(1)整平场地，清除桩基范围内的高空、地面、地下障碍物；架空高 压线距打桩架不得小于IOm ;修设桩机进出、行走道路，做好排水措施。(2)按图纸布置进行测量放线，定出桩基轴线，先定出中心，再引出 两侧，并将桩的准确位置测设到地面，每一个桩位打一个小木桩；并测出每 个桩位的实际标高,场地外设23个水准点,以便随时检查之用。(3)检查桩的质量，将需用的桩按平面布置图堆放在打桩机附近，不 合格的桩不能运至打桩现场。(4)选择打桩设备1)桩架的选择桩架的型号、安装和准备工作对打桩效率有很大影响。主要分为三点支 撑履带打桩机或步履式打桩机

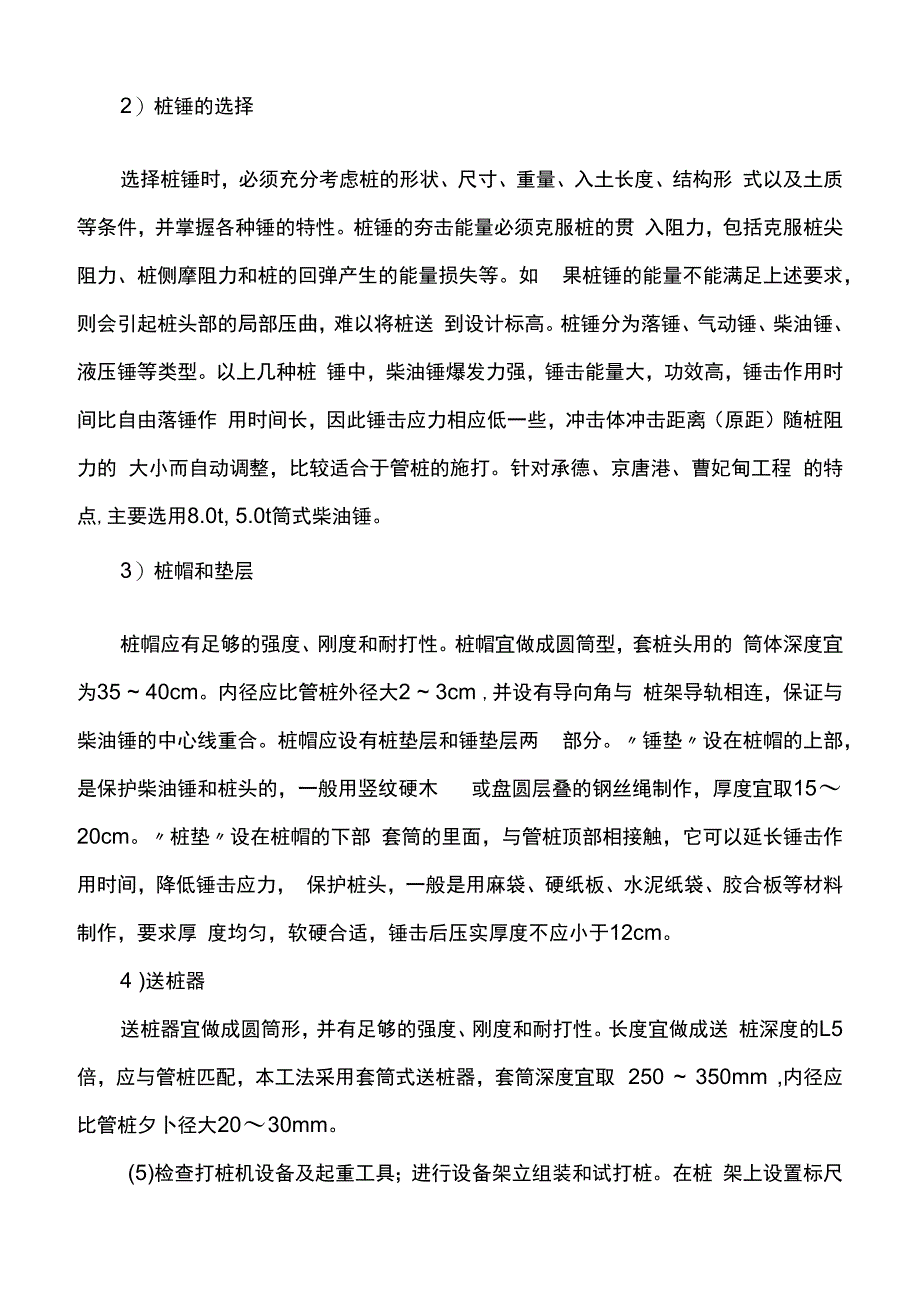

4、。打桩机的桩架由支架、导向杆、起吊设备、 动力设备、移动装备等组成，桩架分节组装，选择桩架高度按桩长+滑轮组 高+桩锤帽高度+起吊移位高度的总和另加05 Im的富余量。打桩机的桩 架必须具有足够的承载力、刚度和稳定性，并应与所挂桩锤相匹配。本工法 桩架选用DH558型履带行走式桩架,其最大特点是移动灵活，使用方便， 运行机构为履带，对路面要求比较低。2）桩锤的选择选择桩锤时，必须充分考虑桩的形状、尺寸、重量、入土长度、结构形 式以及土质等条件，并掌握各种锤的特性。桩锤的夯击能量必须克服桩的贯 入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。如 果桩锤的能量不能满足上述要求，则会

5、引起桩头部的局部压曲，难以将桩送 到设计标高。桩锤分为落锤、气动锤、柴油锤、液压锤等类型。以上几种桩 锤中，柴油锤爆发力强，锤击能量大，功效高，锤击作用时间比自由落锤作 用时间长，因此锤击应力相应低一些，冲击体冲击距离（原距）随桩阻力的 大小而自动调整，比较适合于管桩的施打。针对承德、京唐港、曹妃甸工程 的特点,主要选用8.0t, 5.0t筒式柴油锤。3）桩帽和垫层桩帽应有足够的强度、刚度和耐打性。桩帽宜做成圆筒型，套桩头用的 筒体深度宜为35 40cm。内径应比管桩外径大2 3cm ,并设有导向角与 桩架导轨相连，保证与柴油锤的中心线重合。桩帽应设有桩垫层和锤垫层两 部分。锤垫设在桩帽的上部

6、，是保护柴油锤和桩头的，一般用竖纹硬木 或盘圆层叠的钢丝绳制作，厚度宜取1520cm。桩垫设在桩帽的下部 套筒的里面，与管桩顶部相接触，它可以延长锤击作用时间，降低锤击应力， 保护桩头，一般是用麻袋、硬纸板、水泥纸袋、胶合板等材料制作，要求厚 度均匀，软硬合适，锤击后压实厚度不应小于12cm。4 )送桩器送桩器宜做成圆筒形，并有足够的强度、刚度和耐打性。长度宜做成送 桩深度的L5倍，应与管桩匹配，本工法采用套筒式送桩器，套筒深度宜取 250 350mm ,内径应比管桩夕卜径大2030mm。(5)检查打桩机设备及起重工具；进行设备架立组装和试打桩。在桩 架上设置标尺或在桩的侧面画上标尺，以便能观

7、测桩身入土深度。(6)打桩场地建(构)筑物有防震要求时，应采取必要的防护措施。(7)学习、熟悉桩基施工图纸，并进行会审；做好技术交底，特别是 地质情况、设计要求、操作规程和安全措施的交底。3、测量定位测定桩位时，应有专职测量员在桩位中心打入一根长约30cm的细钢 筋,露出地面约5 8cm并扎红布条作为样桩4、底桩就位，对中、调直管桩就位时，由于其重量轻、节长较短，一般应用单点吊装。吊桩时应 先将桩头送入桩帽，再用人工辅助桩管下端将桩尖对中样桩。并注意保 证桩身垂直度偏差不得大于0.5% ,还应使桩身、桩帽和桩锤的中心线重合。5、锤击沉桩(1)在预应力管桩施工时，要特别注意安全。打第一节桩时必须

8、采用 桩锤自重或冷锤(不挂档位)将桩徐徐打入，直至管桩沉到某一深度不动为 止，同时用仪器观察管桩的中心位置和角度，确认无误后，再转为正常施打, 必要时，宜拔出重插，直至满足设计要求。（2）正常打桩宜采用重锤低击，打桩顺序应根据桩的密集程度及周围 建（构）筑物的关系确定：1）若桩较密集场地且距周围建（构）筑物较远，施工场地开阔时宜从 中间向四周进行。2）若桩较密集场地狭长，两端距建（构）筑物较远时，宜从中间向两 端进行。3）若桩较密集且一侧靠近建筑物时，宜从毗邻建筑物的一侧开始，由 近及远地进行。4 ）根据桩入土深度，宜先长后短。5 ）根据管桩规格，宜先大后小。6 ）根据高层建筑塔楼（高层）与群

9、房（低层）的关系，宜先高后低。6、接桩预应力管桩的接头，用端头板四周一圈开坡口进行电焊连接。当底桩桩 头被沉至离地面05 1.0m时，可用钢丝刷将两个对接桩头上的泥土、铁锈 刷净，露出金属光泽，然后在四周均匀对称点焊4 6点，待桩固定后拆除 夹具在正式焊接。为防止产生接桩偏斜，应用两个焊工对称操作，焊接层数 不小于三层，待焊缝冷却8 IOmin后便可继续锤击沉桩。7、送桩对承载力较大的摩擦端承桩,送桩深度不宜过大，否则桩头容易被打碎, 桩顶位移也大。打桩至送桩宜连续进行，防止周围土体固结，承载力增加而 使沉桩困难。8、收锤收锤标准对打桩工程质量起着至关重要的作用，收锤标准定得恰当可以 满足设计

10、要求的承载力，减少打桩破损率，保证桩身质量。设计明确规定以桩端标高作控制的摩擦桩，除应保证设计桩长外，尚应 按设计、施工等部门共同确认的收锤标准收锤。一般情况下施工中常以最 后贯入度作为标准进行收锤，但最后贯入度是受外界影响较大的一个变量。 柴油锤型号不同，贯入度不一样；桩长不同，贯入度不同；不同时间测得的 贯入度不同；因此，收锤标准应根据场地工程地质条件、单桩承载力设计值、 桩入土深度、总锤击数、每米沉桩锤击数及最后Im沉桩锤击数、桩端持力 层的岩土类别及桩尖进入持力层深度等指标给出。正常情况下，最后贯入度 不宜小于20mm / 10击；当持力层为较薄的强风化岩层且上覆土层较软弱 时,最后贯

11、入度可适当减少，但不宜小于15mm /10击。五、质量控制L成品桩质量外径无蜂窝、露筋、裂缝、色感均匀、桩顶处无空隙。桩径5mm、管 壁厚度士5mm、桩尖中心线 2mm、顶面平整度IOmmx桩体弯曲1/100OL （L为桩长），以上项目用钢尺、水平尺量测。2、桩位偏差预制桩（PHC桩）桩位的允许偏差项次项 目允许偏差（mm）1盖有基础梁的桩：1 .垂直基础梁的中心线100 + 0.01H2.沿基础梁的中心线150 + 0.01H2桩数为13根桩基中的桩IOO3桩数为416根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩：1 .最外边的桩2 .中间桩1/3桩径或边长1/2桩径或边长注：H为

12、施工现场地面标高与桩顶设计标高的距离。3、接桩电焊结束后停歇时间8.0min、上下节平面偏差 IOmm、节点弯曲矢高 11OOOL ( L为两节桩长)，以上项目用秒表、钢尺量测。4、桩顶标高偏差50mm ,用水准仪量测。5、收锤控制(1)桩端(指桩的全截面)位于一般土层时，以控制桩端设计标高为 主，贯入度可作参考。(2 )桩端达到坚硬、硬塑的粘性土，中密以上粉土、砂土、碎石类土、 风化岩时，以贯入度控制为主，桩端标高可作参考。(3)当贯入度已达到，而桩端标高未达到时，应继续锤击3阵，按每 阵10击的贯入度不大于设计规定的数值加以确认。6、验收要求施工结束后应对承载力和桩体质量进行检查。桩的静载

13、荷试验根数应不 少于总桩数的1% ，且不少于3根；当总桩数少于50根时,应不少于2根;当施工区域地质条件单一，又有足够的实际经验时，可根据实际情况由设计 人员酌情而定。桩身质量的检验，对多节打入桩不应少于桩总数的20% , 且每个柱子承台不得少于1根。7、施工质量问题分析及对策预应力管桩常见施工质量问题分析及对策常遇问题产生原因分析防止措施及处理方法桩身倾斜1、打桩机导杆不垂直。2、施打时桩锤、桩帽、桩身中 心线不在同一直线上。3、桩垫或锤垫不平。4、先打的桩被挤斜。5、桩尖在土层内T则遇石块等 障碍物。6、土层有陡的倾斜面，使桩沿 斜面陡坡滑下。L平整铺垫施工场地，使打桩机站 位水平。2、调

14、直对中要准确无误。3、检查桩垫或锤垫，若有不平进行 整修或更换。4、合理选择打桩顺序。5、障碍物不深,可挖除回填后再打。6、须查明土层徒坡方向，采取适当 措施。桩头打坏1、桩尖遇坚硬土层或障碍物。1、分析产生原因，差别及时纠正。桩涌起L遇较软土层。L将浮起量大的桩重新打入。桩急剧下沉L遇软土层，土洞、暗涌等。2、接头破裂或桩尖劈裂，桩身 弯曲或有严重的横向裂缝。L如情况与钻探数据符合，属于正 常现象。2、将桩拨起改正重打，或在靠近原 桩位处作加桩处理。桩打不卜L遇旧埋设物或碰到土中大块L填方时不应将大石块填入建筑场去或达不到设计标高石。2、打到了坚硬土层或砂层。地内,如遇较大块石可锤击，冲击
