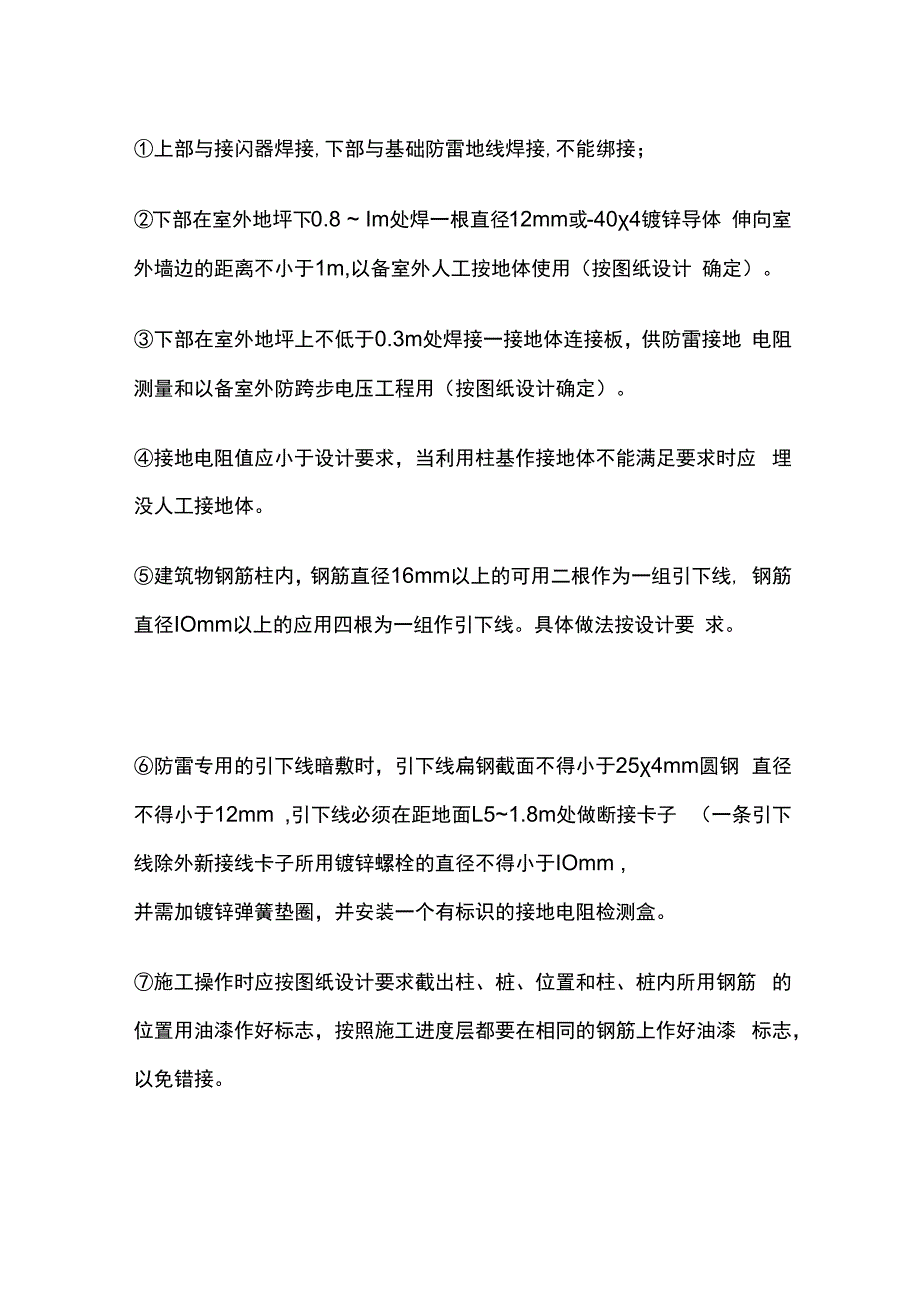

防雷接地规范全套.docx_第2页
第2页 / 共3页
防雷接地规范全套.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《防雷接地规范全套.docx》由会员分享,可在线阅读,更多相关《防雷接地规范全套.docx(3页珍藏版)》请在第壹文秘上搜索。

1、防雷接地规范1、防雷接地装置由接闪器、引下线、接地装置组成。2、建筑物内的设备、管道构架等主要金属物和防侧击雷的门窗、栏杆 以及屋面的金属物体必须接地焊接。3、防雷接地体应采取焊接方法:使用金属管作接地体时应在其串接部位焊接角形金属跨接线;钢筋与钢筋交叉要用一条短圆钢进行跨接焊接,焊接长度不小于圆钢 直径的6倍,圆钢同扁钢的焊接必须进行三面焊接;焊接处焊绛应饱满,要有足够的机械强度,不得有灰渣,咬肉裂纹虚 焊气孔等缺陷,焊接处的药皮应敲净。接地体采取搭焊接时。其搭接 长度必须符合以下要求:扁钢为其宽的2倍以上;(三个棱边焊接) 圆钢为其直径的6倍以上;(双面焊接)圆钢和扁钢连接,其长度 为圆钢

2、直径的6倍。(三面焊接)4、人工接地体应采用圆钢、扁钢、角钢、钢管等金属材料,必须符合 以下要求:圆钢直径不小于IOmm ;扁钢截面不小于100平方毫 米,厚度不小于4毫米;角钢厚度不小于4毫米;钢管壁厚不小于 3.5毫米。5、利用建筑物钢筋做防雷引下线时:上部与接闪器焊接,下部与基础防雷地线焊接,不能绑接;下部在室外地坪下0.8 Im处焊一根直径12mm或-404镀锌导体 伸向室外墙边的距离不小于1m,以备室外人工按地体使用(按图纸设计 确定)。下部在室外地坪上不低于0.3m处焊接一接地体连接板,供防雷接地 电阻测量和以备室外防跨步电压工程用(按图纸设计确定)。接地电阻值应小于设计要求,当利

3、用柱基作接地体不能满足要求时应 埋没人工接地体。建筑物钢筋柱内,钢筋直径16mm以上的可用二根作为一组引下线, 钢筋直径IOmm以上的应用四根为一组作引下线。具体做法按设计要 求。防雷专用的引下线暗敷时,引下线扁钢截面不得小于254mm圆钢 直径不得小于12mm ,引下线必须在距地面L51.8m处做断接卡子 (一条引下线除外新接线卡子所用镀锌螺栓的直径不得小于IOmm ,并需加镀锌弹簧垫圈,并安装一个有标识的接地电阻检测盒。施工操作时应按图纸设计要求截出柱、桩、位置和柱、桩内所用钢筋 的位置用油漆作好标志,按照施工进度层都要在相同的钢筋上作好油漆 标志,以免错接。6、建筑物内的电气设备和建筑物天面的设备管道,突出构架以及需防 恻击雷的门窗必须做好接地,需防雷的金属门窗应有两处与接地线相连, 天面的金属管道应有两处接地。7、进出建筑物的金属管道和电源穿线钢管均应与接地装置相联。8、接地干线的接线柱应该明敷在外,与绝缘导线PE线应紧密联接,联 接处应有明显的接地标记。9、电气设备上的接地线应采用专用的接地线,并用镀锌螺栓将接地线 牢固地接在电气设备的金属体上。
