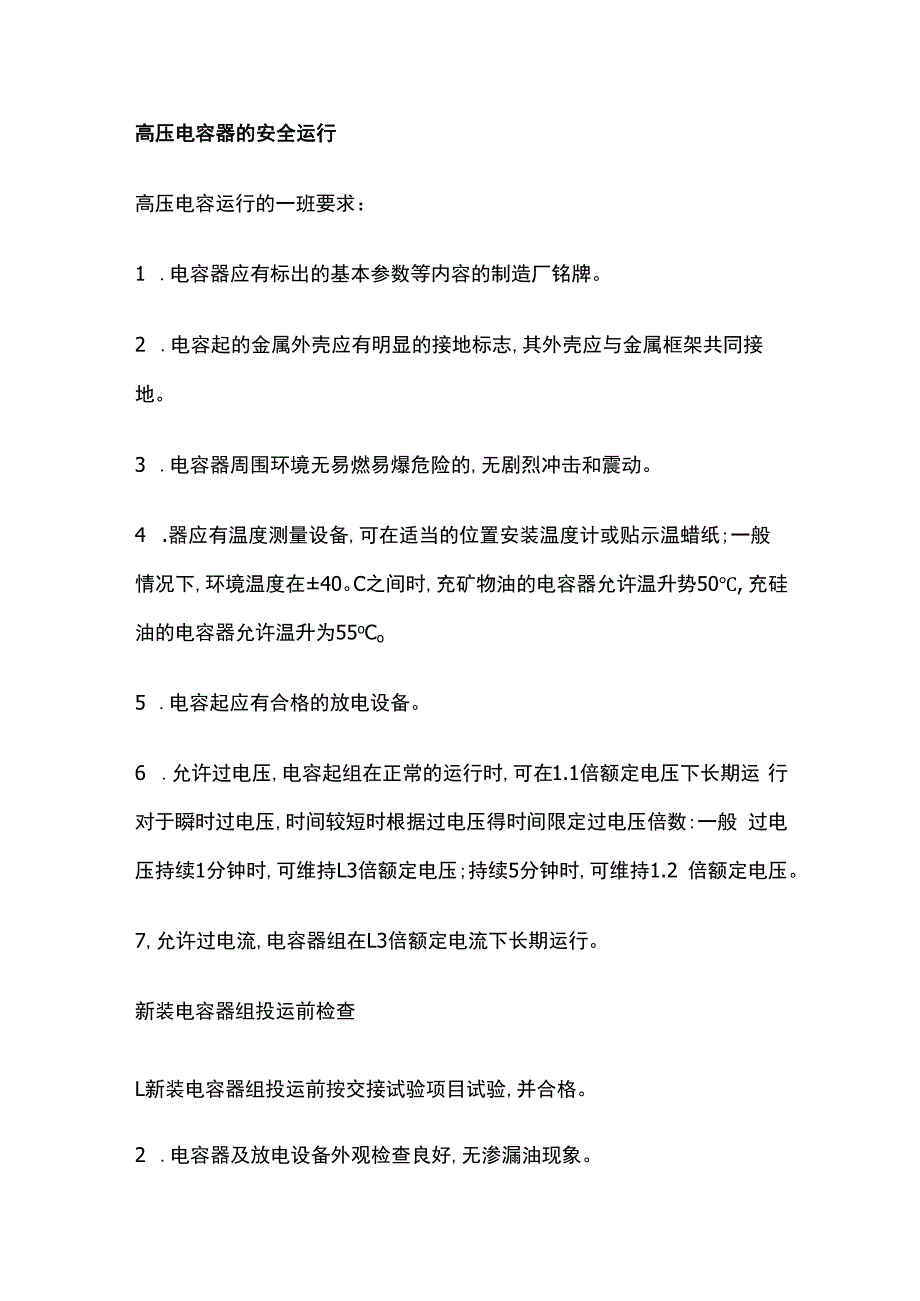

1、高压电容器的安全运行高压电容运行的一班要求:1 .电容器应有标出的基本参数等内容的制造厂铭牌。2 .电容起的金属外壳应有明显的接地标志,其外壳应与金属框架共同接 地。3 .电容器周围环境无易燃易爆危险的,无剧烈冲击和震动。4 .器应有温度测量设备,可在适当的位置安装温度计或贴示温蜡纸;一般 情况下,环境温度在40。C之间时,充矿物油的电容器允许温升势50, 充硅油的电容器允许温升为55oCo5 .电容起应有合格的放电设备。6 .允许过电压,电容起组在正常的运行时,可在1.1倍额定电压下长期运 行对于瞬时过电压,时间较短时根据过电压得时间限定过电压倍数:一般 过电压持续1分钟时,可维持L3倍额定

2、电压;持续5分钟时,可维持1.2 倍额定电压。7,允许过电流,电容器组在L3倍额定电流下长期运行。新装电容器组投运前检查L新装电容器组投运前按交接试验项目试验,并合格。2 .电容器及放电设备外观检查良好,无渗漏油现象。3 .电容器组的接线正确,电压与电网额度电压相符合。4 .电容器三相的容量应平衡,其误差不应超过以相容量的5%o5 .外壳及框架接地的电容器组与接地网的连接应牢固可靠。6 ,放电电阻的阻值和容量应符合规程要求,并经试验合格。7 .与电器组连接的电缆,断路器,熔断器等电气元件应该试验合格。8 .电容器组的继电保护装置应经校验合格,定值应正确并处于投运位置。9 .电容器安装场所的建筑

3、结构,通风设施应符合规程规定。高压电容器组运行操作注意事项1 .正常情况下全变电所停电操作时,应先拉开高压电容器支路的断路器, 再拉开其他各支路的断路器恢复全变电所送电视的操作顺序与停电相 反,应先合上各支路的断路器,最后合入高压电容器组的断路器.事故情况 下,全厂无电后,必须将高压电容器组的支路断路器先断开。2 .高压电容器的保护熔断器突然熔断时,在未查明原因之前,不可更换 熔体恢复送电。3,高压电容器禁止在自身带电荷时合闸。如果电容器本身有存储电荷, 将它接入交流电路中,电容器两端所承受的电压就会超过其额定电压。 如果电容器刚断电即又合闸,因电容器 本身有存储的电荷,电容器所 承受的电压可

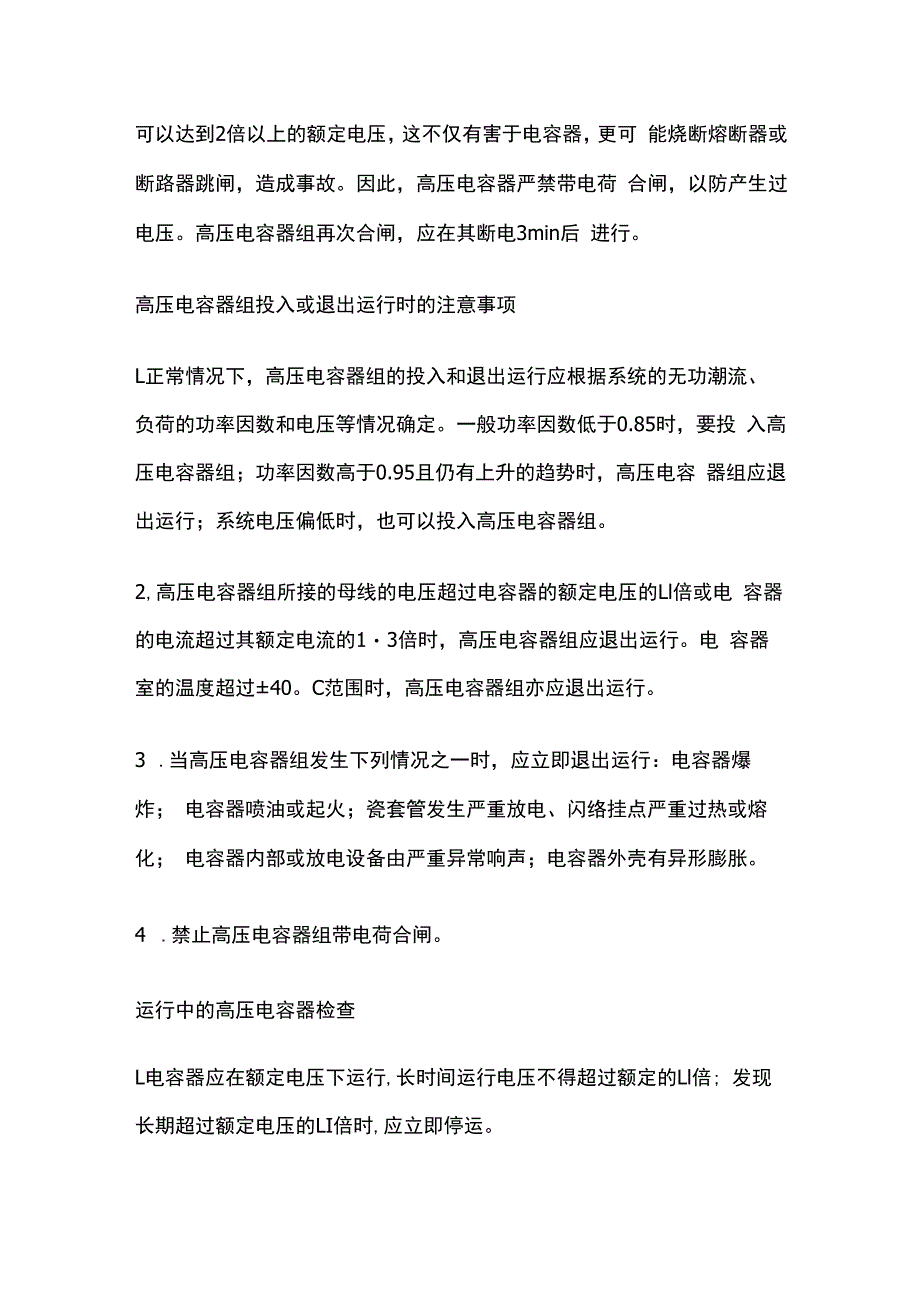

4、以达到2倍以上的额定电压,这不仅有害于电容器,更可 能烧断熔断器或断路器跳闸,造成事故。因此,高压电容器严禁带电荷 合闸,以防产生过电压。高压电容器组再次合闸,应在其断电3min后 进行。高压电容器组投入或退出运行时的注意事项L正常情况下,高压电容器组的投入和退出运行应根据系统的无功潮流、 负荷的功率因数和电压等情况确定。一般功率因数低于0.85时,要投 入高压电容器组;功率因数高于0.95且仍有上升的趋势时,高压电容 器组应退出运行;系统电压偏低时,也可以投入高压电容器组。2,高压电容器组所接的母线的电压超过电容器的额定电压的Ll倍或电 容器的电流超过其额定电流的13倍时,高压电容器组应退出

5、运行。电 容器室的温度超过40。C范围时,高压电容器组亦应退出运行。3 .当高压电容器组发生下列情况之一时,应立即退出运行:电容器爆炸; 电容器喷油或起火;瓷套管发生严重放电、闪络挂点严重过热或熔化; 电容器内部或放电设备由严重异常响声;电容器外壳有异形膨胀。4 .禁止高压电容器组带电荷合闸。运行中的高压电容器检查L电容器应在额定电压下运行,长时间运行电压不得超过额定的Ll倍; 发现长期超过额定电压的LI倍时,应立即停运。2 .电容器应在额定电流下运行,其最大电流不应该超过额定电流的13 一旦超过,应立即停运。3 .电容器外壳是否膨胀,是否有漏油、渗漏现象。4 .电容器外壳是否有放电痕迹,其内部是否有放电声或其它异常声响。5 .电容器部件是否完整,引出端子、出线瓷套管是否松动,出线瓷套管 是否有裂痕和漏油,瓷釉有无脱落,外壳表面涂漆油五脱落。6 .电容器接头是否发热。
