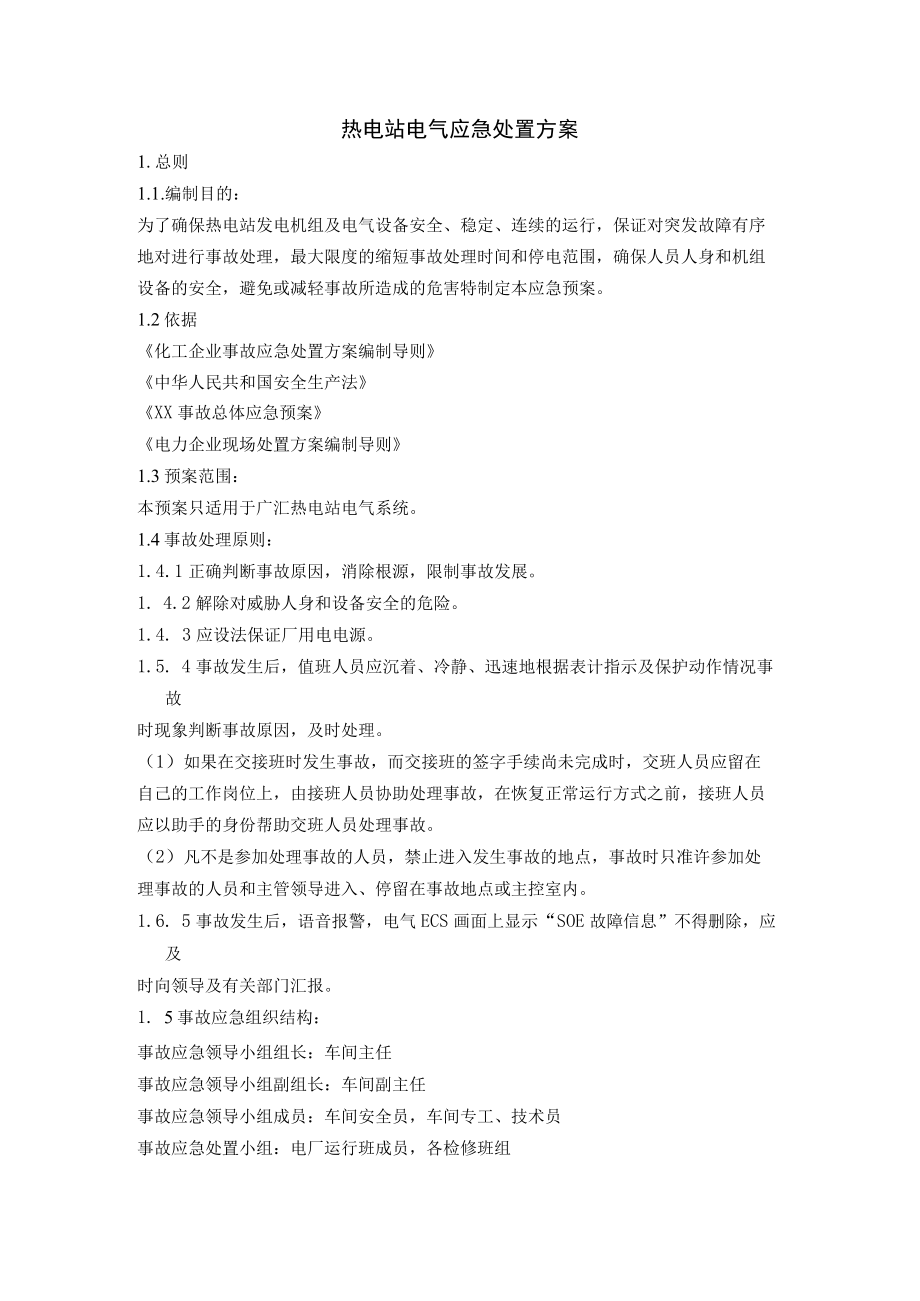

1、热电站电气应急处置方案1.总则1.1.编制目的：为了确保热电站发电机组及电气设备安全、稳定、连续的运行，保证对突发故障有序地对进行事故处理，最大限度的缩短事故处理时间和停电范围，确保人员人身和机组设备的安全，避免或减轻事故所造成的危害特制定本应急预案。1.2依据化工企业事故应急处置方案编制导则中华人民共和国安全生产法XX事故总体应急预案电力企业现场处置方案编制导则1.3预案范围：本预案只适用于广汇热电站电气系统。1.4事故处理原则：1.4.1正确判断事故原因，消除根源，限制事故发展。1. 4.2解除对威胁人身和设备安全的危险。1.4. 3应设法保证厂用电电源。1.5. 4事故发生后，值班人员应
2、沉着、冷静、迅速地根据表计指示及保护动作情况事故时现象判断事故原因，及时处理。（1）如果在交接班时发生事故，而交接班的签字手续尚未完成时，交班人员应留在自己的工作岗位上，由接班人员协助处理事故，在恢复正常运行方式之前，接班人员应以助手的身份帮助交班人员处理事故。（2）凡不是参加处理事故的人员，禁止进入发生事故的地点，事故时只准许参加处理事故的人员和主管领导进入、停留在事故地点或主控室内。1.6. 5事故发生后，语音报警，电气ECS画面上显示“SOE故障信息”不得删除，应及时向领导及有关部门汇报。1. 5事故应急组织结构：事故应急领导小组组长：车间主任事故应急领导小组副组长：车间副主任事故应急领

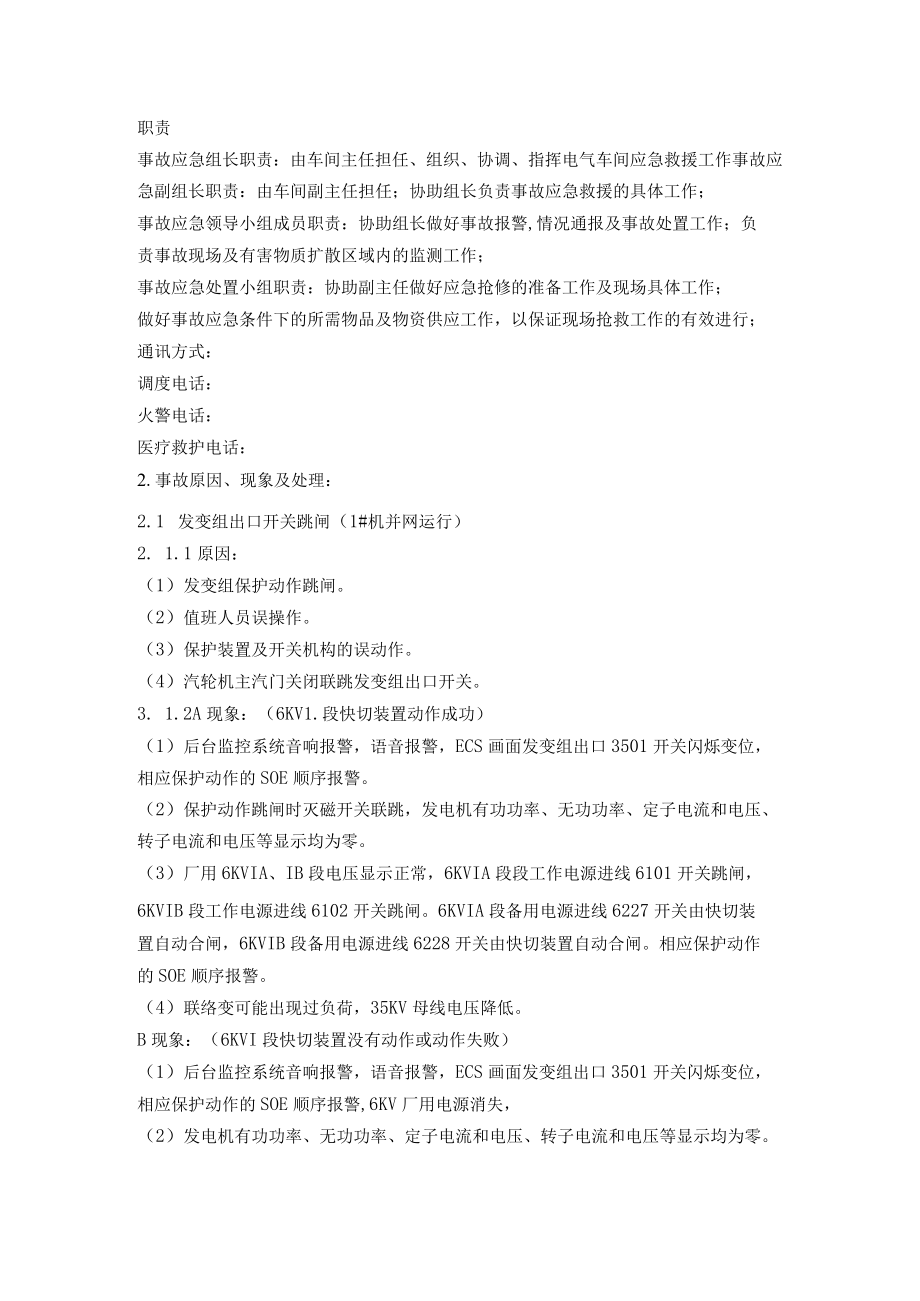

3、导小组成员：车间安全员，车间专工、技术员事故应急处置小组：电厂运行班成员，各检修班组职责事故应急组长职责：由车间主任担任、组织、协调、指挥电气车间应急救援工作事故应急副组长职责：由车间副主任担任；协助组长负责事故应急救援的具体工作；事故应急领导小组成员职责：协助组长做好事故报警,情况通报及事故处置工作；负责事故现场及有害物质扩散区域内的监测工作；事故应急处置小组职责：协助副主任做好应急抢修的准备工作及现场具体工作；做好事故应急条件下的所需物品及物资供应工作，以保证现场抢救工作的有效进行；通讯方式：调度电话：火警电话：医疗救护电话：2.事故原因、现象及处理：2.1 发变组出口开关跳闸（1#机并网
4、运行）2. 1.1原因：（1）发变组保护动作跳闸。（2）值班人员误操作。（3）保护装置及开关机构的误动作。（4）汽轮机主汽门关闭联跳发变组出口开关。3. 1.2A现象：（6KV1.段快切装置动作成功）（1）后台监控系统音响报警，语音报警，ECS画面发变组出口3501开关闪烁变位，相应保护动作的SOE顺序报警。（2）保护动作跳闸时灭磁开关联跳，发电机有功功率、无功功率、定子电流和电压、转子电流和电压等显示均为零。（3）厂用6KVIA、IB段电压显示正常，6KVIA段段工作电源进线6101开关跳闸，6KVIB段工作电源进线6102开关跳闸。6KVIA段备用电源进线6227开关由快切装置自动合闸，6

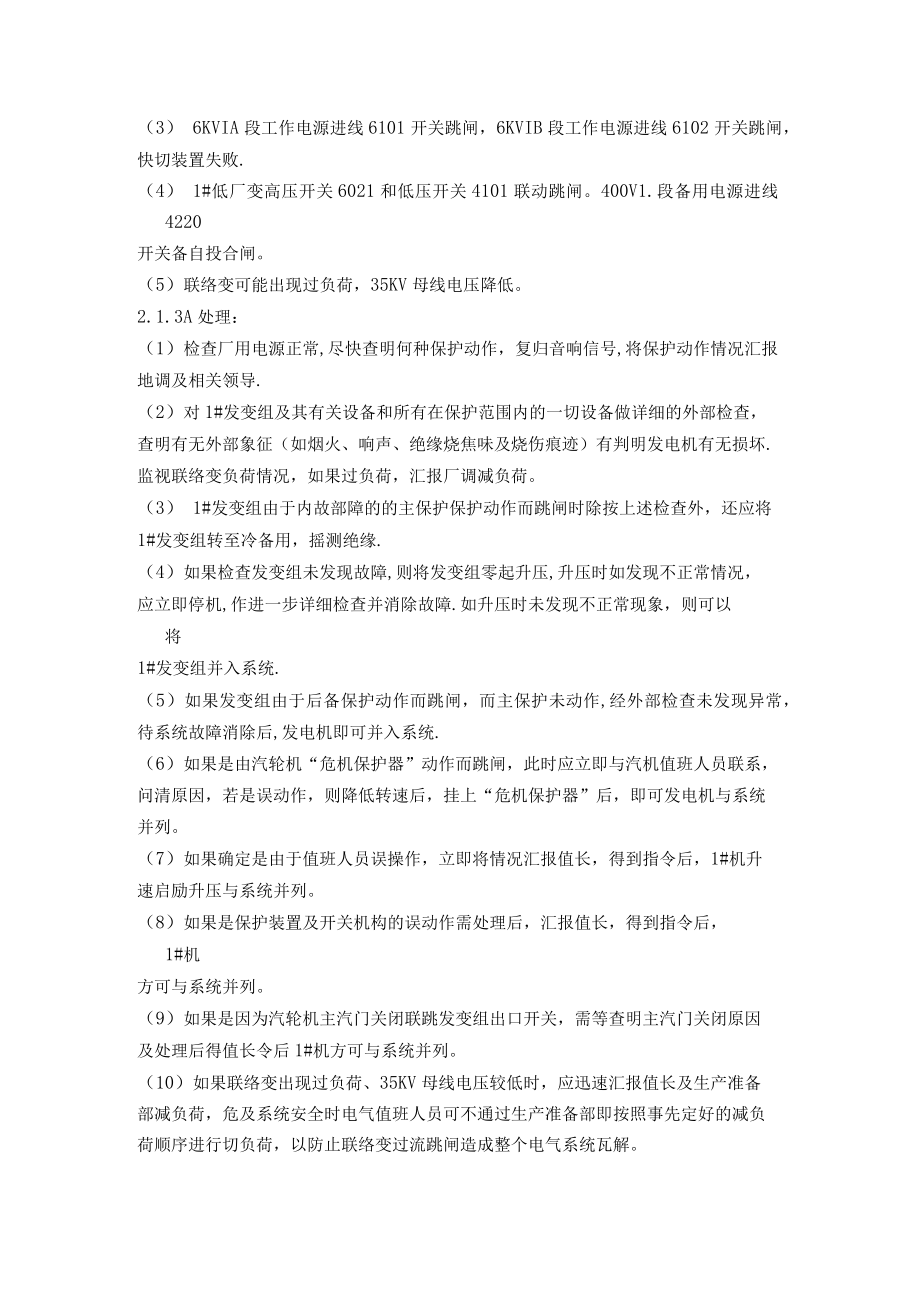

5、KVIB段备用电源进线6228开关由快切装置自动合闸。相应保护动作的SOE顺序报警。（4）联络变可能出现过负荷，35KV母线电压降低。B现象：（6KVI段快切装置没有动作或动作失败）（1）后台监控系统音响报警，语音报警，ECS画面发变组出口3501开关闪烁变位，相应保护动作的SOE顺序报警,6KV厂用电源消失，（2）发电机有功功率、无功功率、定子电流和电压、转子电流和电压等显示均为零。（3） 6KVIA段工作电源进线6101开关跳闸，6KVIB段工作电源进线6102开关跳闸，快切装置失败.（4） 1#低厂变高压开关6021和低压开关4101联动跳闸。400V1.段备用电源进线4220开关备自投
6、合闸。（5）联络变可能出现过负荷，35KV母线电压降低。2.1.3A处理：（1）检查厂用电源正常,尽快查明何种保护动作，复归音响信号,将保护动作情况汇报地调及相关领导.（2）对1#发变组及其有关设备和所有在保护范围内的一切设备做详细的外部检查，查明有无外部象征（如烟火、响声、绝缘烧焦味及烧伤痕迹）有判明发电机有无损坏.监视联络变负荷情况，如果过负荷，汇报厂调减负荷。（3） 1#发变组由于内故部障的的主保护保护动作而跳闸时除按上述检查外，还应将1#发变组转至冷备用，摇测绝缘.（4）如果检查发变组未发现故障,则将发变组零起升压,升压时如发现不正常情况，应立即停机,作进一步详细检查并消除故障.如升压
7、时未发现不正常现象，则可以将1#发变组并入系统.（5）如果发变组由于后备保护动作而跳闸，而主保护未动作,经外部检查未发现异常，待系统故障消除后,发电机即可并入系统.（6）如果是由汽轮机“危机保护器”动作而跳闸，此时应立即与汽机值班人员联系，问清原因，若是误动作，则降低转速后，挂上“危机保护器”后，即可发电机与系统并列。（7）如果确定是由于值班人员误操作，立即将情况汇报值长，得到指令后，1#机升速启励升压与系统并列。（8）如果是保护装置及开关机构的误动作需处理后，汇报值长，得到指令后，1#机方可与系统并列。（9）如果是因为汽轮机主汽门关闭联跳发变组出口开关，需等查明主汽门关闭原因及处理后得值长令
8、后1#机方可与系统并列。（10）如果联络变出现过负荷、35KV母线电压较低时，应迅速汇报值长及生产准备部减负荷，危及系统安全时电气值班人员可不通过生产准备部即按照事先定好的减负荷顺序进行切负荷，以防止联络变过流跳闸造成整个电气系统瓦解。B处理：（1）查看保护、快切装置动作情况，如果快切装置没有动作确定不是厂用6KVI段范围内的故隙，应立即遥控合上6KVIA、IB段备用电源进线6227、6228开关迅速恢复厂用电.如果快切装置动作后加速跳闸需查明原因后厂用6KVI段方可带电。（2）检查1#发变组保护动作情况,将保护动作情况汇报地调及相关领导.并对快切装置进行检查.（3）对1#发变组及其有关设备和
9、所有在保护范围内的一切设备做详细的外部检查，查明有无外部象征（如烟火、响声、绝缘烧焦味及烧伤痕迹）有判明发电机有无损坏.监视联络变负荷情况，如果过负荷，汇报厂调减负荷。（4） 1#发变组由于内故部障的的主保护保护动作而跳闸时除按上述检查外，还应将1#发变组转至冷备用，摇测绝缘.（5）合上1#低厂变高低压6021和4101开关，断开380VI段备用电源进线4220开关至热备用。（6）如果发变组由于后备保护动作而跳闸,而主保护未动作,对1#发电机、1#高厂变进行全面检查未发现异常,经值长同意后发电机可零起升压,升压时如发现不正常情况,应立即停机，如发电机升压至额定值时未发现不正常现象,则可以将1#
10、发变组并入系统.（7）如果是由汽轮机“危机保护器”动作而跳闸，此时应立即与汽机值班人员联系，问清原因，若是误动作，汇报值长，则降低转速后，挂上“危机保护器”后，即可发电机与系统并列。（8）如果确定是由于值班人员误操作，立即将情况汇报值长，得到指令后，1#机升速启励升压与系统并列。（9）如果是保护装置及开关机构的误动作需处理后汇报值长，得到指令后，1#机方可与系统并列。（10）如果是因为汽轮机主汽门关闭联跳发变组出口开关，需等查明主汽门关闭原因及处理后得值长令后1#机方可与系统并列。（I1.）如果联络变出现过负荷、35KV母线电压较低时，应迅速汇报值长及生产准备部减负荷，危及系统安全时电气值班人
11、员可以按照事先定好的减负荷顺序进行切负荷，然后汇报过生产准备部，以防止联络变过流跳闸造成整个电气系统瓦解。2.2I1.OKV汇卓线出线1341开关跳闸(1#机并网运行)2.2.1原因：(1)汇卓线保护动作跳闸。(2)值班人员误操作。(3)保护装置及开关机构误动作。A现象：(我厂向系统送部分负荷)(1)后台监控系统音响报警，语音报警，ECS画面I1.OKv汇卓线出线1341开关闪烁变位，相应保护动作的SOE顺序报警。(2)110KV35KV电压升高电流波动且减小,发电机声音异常。(3)发电机电压、频率升高。B现象：(我厂从系统吸收部分负荷)(1)后台监控系统音响报警，语音报警，ECS画面I1.O
12、Kv汇卓线出线1341开关闪烁，相应保护动作的SOE顺序报警。(2)110KV35KV电压降低电流波动且增加，发电机声音异常。(3)发电机电压、频率降低。C现象：(负荷与系统持平)(1)后台监控系统音响报警，语音报警，ECS画面I1.OKv汇卓线出线1341开关闪烁变位,相应保护动作的SOE顺序报警。(2)110KV35KV电压及电流有轻微波动,很快趋于平稳.(3)发电机电压、频率基本不变。2.2.2处理A处理：(1)迅速调整降低1#发电机有功、无功负荷至频率、电压额定值，密切监视发电机的电压、电流、频率、功率、，若自动励磁投入手动应立即减磁保证发电机各参数正常,若自动励磁投入为自动则密切加强
13、监视。(2)尽快查明何种保护动作，并对汇卓线1341开关进行详细检查，根据保护动作情况，查明原因采取相应措施，并汇报上级领导。(3)迅速汇报哈密地调汇卓线1341开关跳闸保护动作情况并了解电力系统情况。(4)联系I1.OKV卓越变汇卓线出线是否跳闸？保护动作情况。(5)若跳闸时系统无大的冲击，通知继保班判明若是保护误动处理后，则申请地调尽快将1#发电机组通过汇卓线1341开关并网运行。(6)若是值班人员误动，尽快联系地调向其说明情况将我厂1#发电机组通过汇卓线1341开关并入系统运行。(7)若是保护装置及开关机构误动作处理后正常后，向哈密地调说明情况尽快将我厂1#发电机组通过汇卓线1733开关
14、并入系统运行。B处理：(1)迅速调整增加1#发电机有功、无功负荷至频率、电压额定值，密切监视发电机的电压、电流、频率、功率、，若自动励磁投入手动应立即增磁保证发电机各参数正常,若自动励磁投入为自动则密切加强监视。(2)1#发电机孤网运行若发电和用电达不到平衡时(发电满足不了用电时)立即汇报值长及生产准备部进行减负荷，使发电与用电达到平衡。在特殊情况危及系统安全时电气运行值班人员可以按照事先定好的减负荷顺序切负荷，然后汇报生产准备部，以防止因电压、频率过低使1#发电机跳闸进而造成整个电气系统瓦解。(3)若汇卓线1341开关跳闸造成1#发电机停运整个电气系统瓦解时，迅速断开联络变低压开关31.B1
15、、断开联络变高压开关I1.B1.0询问35KV各变电所有无操作及异常，依次断开1#变电所1#线3511开关、1#变电所2#线3512开关、2#变电所1#线3513开关、2#变电所2#线3514开关、3#变电所1#线3515开关、3#变电所2#线3516开关。断开燃油泵房工作变高压开关6022,断开1#炉电除尘工作变高压开关6024,断开脱硫6KVIB段工作电源6326开关（4）迅速向哈密地调汇报情况并了解电力系统情况（特别是I1.OKV卓越变汇卓线出线情况），争取尽快恢复汇卓线送电（5）监视直流母线电压，必要时切除部分负荷以保证直流母线电压正常。（6）若是值班人员误动造成汇卓线1341开关跳闸，尽快联系地调向其说明情况对汇卓线送电。待受电后首先恢复厂用电尽快将1#机组启动并入系统。（7）若是保护装置及开关机构误动作处理后正常后，向哈密地调说明情况尽快将我厂1#发电机组通过汇卓线1341开关并入系统运行。C处理：（1）积极调整1#发电机的电压、
