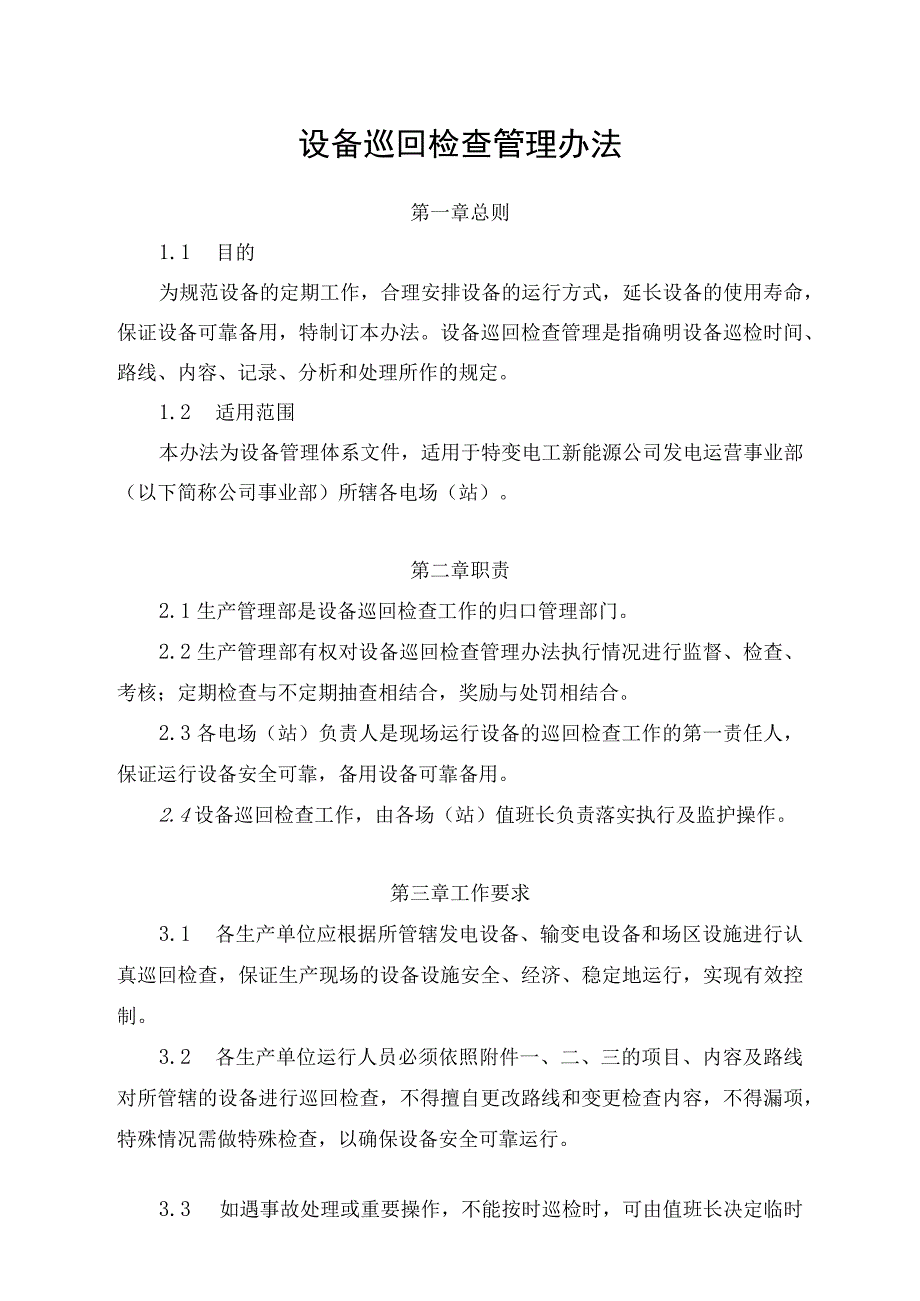

1、设备巡回检查管理办法第一章总则1.1 目的为规范设备的定期工作，合理安排设备的运行方式，延长设备的使用寿命，保证设备可靠备用，特制订本办法。设备巡回检查管理是指确明设备巡检时间、路线、内容、记录、分析和处理所作的规定。1.2 适用范围本办法为设备管理体系文件，适用于特变电工新能源公司发电运营事业部（以下简称公司事业部）所辖各电场（站）。第二章职责2.1生产管理部是设备巡回检查工作的归口管理部门。2.2生产管理部有权对设备巡回检查管理办法执行情况进行监督、检查、考核；定期检查与不定期抽查相结合，奖励与处罚相结合。2.3各电场（站）负责人是现场运行设备的巡回检查工作的第一责任人，保证运行设备安全可

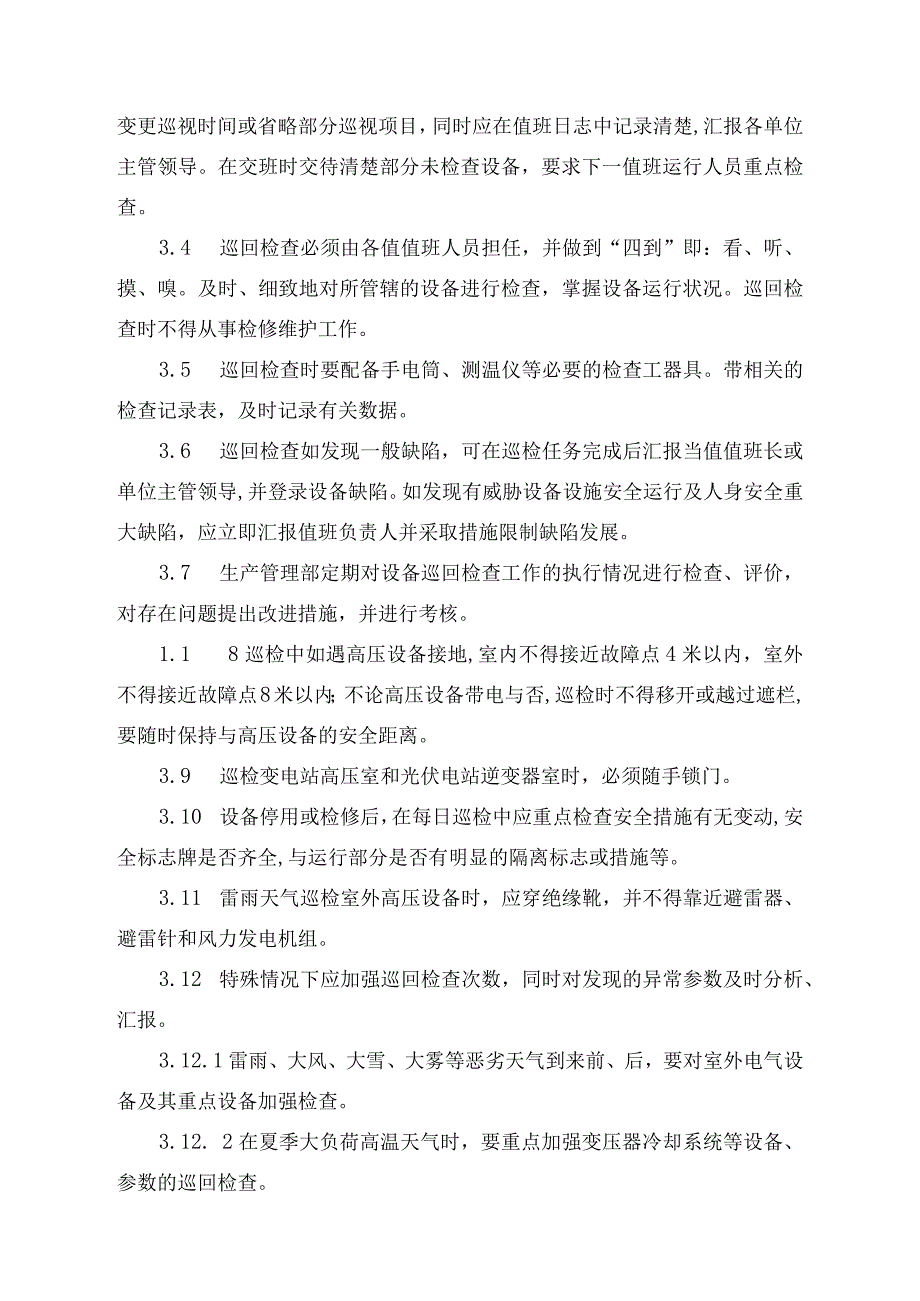

2、靠，备用设备可靠备用。2.4设备巡回检查工作，由各场（站）值班长负责落实执行及监护操作。第三章工作要求3.1 各生产单位应根据所管辖发电设备、输变电设备和场区设施进行认真巡回检查，保证生产现场的设备设施安全、经济、稳定地运行，实现有效控制。3.2 各生产单位运行人员必须依照附件一、二、三的项目、内容及路线对所管辖的设备进行巡回检查，不得擅自更改路线和变更检查内容，不得漏项，特殊情况需做特殊检查，以确保设备安全可靠运行。3.3 如遇事故处理或重要操作，不能按时巡检时，可由值班长决定临时变更巡视时间或省略部分巡视项目，同时应在值班日志中记录清楚,汇报各单位主管领导。在交班时交待清楚部分未检查设备，
3、要求下一值班运行人员重点检查。3.4 巡回检查必须由各值值班人员担任，并做到“四到”即：看、听、摸、嗅。及时、细致地对所管辖的设备进行检查，掌握设备运行状况。巡回检查时不得从事检修维护工作。3.5 巡回检查时要配备手电筒、测温仪等必要的检查工器具。带相关的检查记录表，及时记录有关数据。3.6 巡回检查如发现一般缺陷，可在巡检任务完成后汇报当值值班长或单位主管领导,并登录设备缺陷。如发现有威胁设备设施安全运行及人身安全重大缺陷，应立即汇报值班负责人并采取措施限制缺陷发展。3.7 生产管理部定期对设备巡回检查工作的执行情况进行检查、评价，对存在问题提出改进措施，并进行考核。1.1 8巡检中如遇高压
4、设备接地,室内不得接近故障点4米以内，室外不得接近故障点8米以内；不论高压设备带电与否,巡检时不得移开或越过遮栏,要随时保持与高压设备的安全距离。3.9 巡检变电站高压室和光伏电站逆变器室时，必须随手锁门。3.10 设备停用或检修后，在每日巡检中应重点检查安全措施有无变动,安全标志牌是否齐全,与运行部分是否有明显的隔离标志或措施等。3.11 雷雨天气巡检室外高压设备时，应穿绝缘靴，并不得靠近避雷器、避雷针和风力发电机组。3.12 特殊情况下应加强巡回检查次数，同时对发现的异常参数及时分析、汇报。3.12.1 雷雨、大风、大雪、大雾等恶劣天气到来前、后，要对室外电气设备及其重点设备加强检查。3.

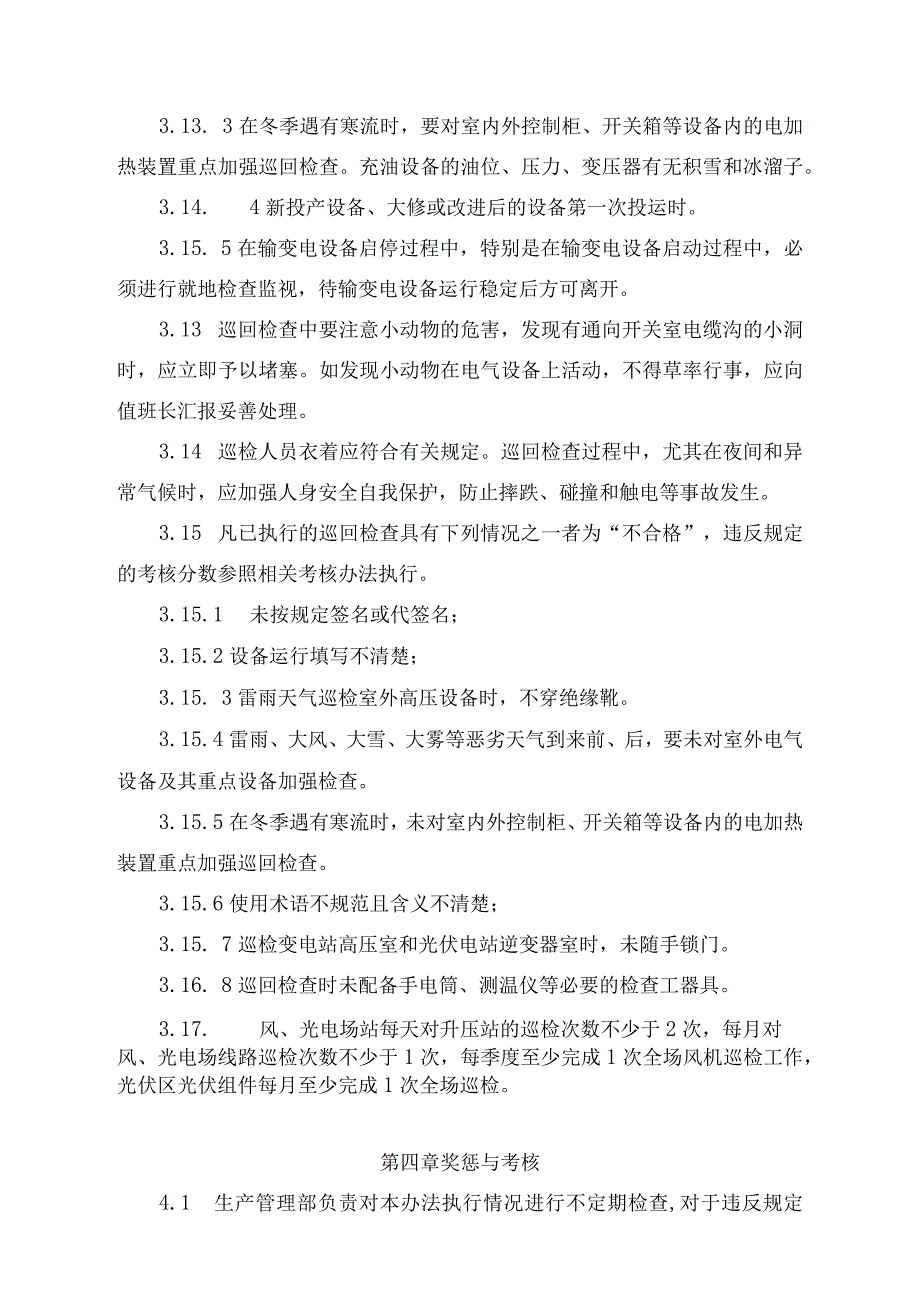

5、12. 2在夏季大负荷高温天气时，要重点加强变压器冷却系统等设备、参数的巡回检查。3.13. 3在冬季遇有寒流时，要对室内外控制柜、开关箱等设备内的电加热装置重点加强巡回检查。充油设备的油位、压力、变压器有无积雪和冰溜子。3.14. 4新投产设备、大修或改进后的设备第一次投运时。3.15. 5在输变电设备启停过程中，特别是在输变电设备启动过程中，必须进行就地检查监视，待输变电设备运行稳定后方可离开。3.13 巡回检查中要注意小动物的危害，发现有通向开关室电缆沟的小洞时，应立即予以堵塞。如发现小动物在电气设备上活动，不得草率行事，应向值班长汇报妥善处理。3.14 巡检人员衣着应符合有关规定。巡回
6、检查过程中，尤其在夜间和异常气候时，应加强人身安全自我保护，防止摔跌、碰撞和触电等事故发生。3.15 凡已执行的巡回检查具有下列情况之一者为“不合格”，违反规定的考核分数参照相关考核办法执行。3.15.1 未按规定签名或代签名；3.15.2设备运行填写不清楚；3.15. 3雷雨天气巡检室外高压设备时，不穿绝缘靴。3.15.4雷雨、大风、大雪、大雾等恶劣天气到来前、后，要未对室外电气设备及其重点设备加强检查。3.15.5在冬季遇有寒流时，未对室内外控制柜、开关箱等设备内的电加热装置重点加强巡回检查。3.15.6使用术语不规范且含义不清楚；3.15. 7巡检变电站高压室和光伏电站逆变器室时，未随手
7、锁门。3.16. 8巡回检查时未配备手电筒、测温仪等必要的检查工器具。3.17. 风、光电场站每天对升压站的巡检次数不少于2次，每月对风、光电场线路巡检次数不少于1次，每季度至少完成1次全场风机巡检工作，光伏区光伏组件每月至少完成1次全场巡检。第四章奖惩与考核4.1 生产管理部负责对本办法执行情况进行不定期检查,对于违反规定者，考核现金100元。4.2 对于每口巡检时间、巡检次数场站必须明确规定，并按制度规定严格，每次巡检不得敷衍或因为麻烦而减少巡检项目。一经查处取消相关作业人员停工培训。考核责任人100元。4.3 此奖惩部门未尽部分，按发电运营事业部奖惩管理办法执行。第五章附则5.1 本办法
8、由公司生产管理部起草并负责解释。5.2 本办法自发布之日起实施。5.3附件5.3.1附件一:升压站设备巡检项目及要求5.3.2附件二:场区输变电设备巡检项目及要求5.3.3附件三:发电设备区巡检项目及要求5.3.4附件四：升压站巡检记录本5.3.5附件五:继保室巡检记录本5.3.6附件六:发电设备区巡检记录本5.3.7附件七:制度业务流程及授权梳理表附件一:升压站设备巡检项目及要求变压器巡视检查项目和要求（一）变压器运行声音正常，无异味；（一）变压器油位、油温正常，无漏油、渗油现象；（三）变压器各部引线、接头电缆无过热现象；（四）变压器瓦斯继电器不漏油、渗油；（五）变压器呼吸器畅通、干燥剂颜色
9、正常；（六）变压器压力释放阀完整无破损；（七）变压器冷却系统正常；（八）变压器有载调压分接开关分接位置及指示正常；（九）干式变压器的外壳表面无积污；（+）干式变连接导线压接点压接良好，无过热变色现象。GIS设备巡视检查项目和要求（一）气体报警装置运行正常，无报警信号。（二）标志牌名称、编号齐全，外观完好；（三）分、合闸位置指示与实际运行方式相符；（四）气体压力表或密度表指示值在正常范围内，并记录压力值；（五）控制、信号电源正常，无异常信号发出；（六）端子箱内电源开关完好，名称标志齐全，箱门关闭严密；（七）外套无裂纹、损伤，无异常放电现象；（八）接地螺栓压接良好，表面无锈蚀；（九）设备基础无开裂
10、、剥落。高压开关柜巡视检查项目和要求（一）柜外标志牌名称、编号齐全，外观完好；（二）开关柜内无异常声响，柜体和柜门无变形等异常；（三）柜体上表计指示正常；（四）操作方式切换开关位置正常，一般在“远控”位置；（五）防误闭锁装置完好，机械锁均闭锁；（六）高压带电显示装置指示正确；（七）保护硬压板按要求投入正确，保护装置运行正常，无告警；（八）分、合闸位置指示与实际运行方式相符；（九）开关柜柜门全部关闭。室外隔离开关的巡视检查项目和标准（一）标志牌名称、编号齐全，外观完好；（二）绝缘子表面清洁，无破裂、无损伤放电现象；防污闪措施完好；（三）触头接触良好，无过热、变色及移位等异常现象；触点压接良好，无
11、过热现象，引线弛度适中；（四）连杆无弯曲、连接无松动、无锈蚀，开口销齐全；轴销无变位脱落、无锈蚀、润滑良好；金属部件无锈蚀，无其他附着物；（五）连接螺丝无松动、锈蚀、变形；（六）接地刀闸位置正确，闭锁良好，接地引下线完整可靠接地；（七）机械闭锁装置完好、齐全、无锈蚀变形；（八）接地点明显，且标志色醒目，螺栓压接良好，无锈蚀。避雷器巡视检查项目和要求（一）瓷套表面积污程度及是否出现放电现象，瓷套、法兰是否出现裂纹、破损；（二）避雷器内部是否存在异常音响；（三）与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或断股现象；（四）避雷器放电计数器指示数是否有变化，计数器内部是否有积水；（五）对带有泄
12、漏电流在线检测装置的避雷器泄漏电流有无明显变化。SVG设备巡视检查项目和要求（一）设备外标志牌名称、编号齐全，外观完好；（二）SVG柜内无异常声响，柜体和柜门无变形等异常；（三）SVG现场监控设备运行正常，监控设备表面无积尘；（四）SVG现场监控室内无杂物堆积；（五）排风设备运行正常，无异常声响；（六）柜门全部正常闭锁。电抗器巡视检查项目和要求（一）设备外观完整无损，无异物；（二）引线接触良好，接头无过热，各连接引线无发热、变色；（三）外包封表面清洁、无裂纹，无爬电痕迹，无油漆脱落现象；（四）无动物巢穴等异物堵塞通风道；（五）支柱绝缘子金属部位无锈蚀，支架牢固，无倾斜变形，无明显污染情况；（六
13、）无异常振动和声响；（七）场地清洁无杂物，无杂草；保护、计量、直流、（一）柜面标志牌名称、编号齐全，外观完好；通讯柜巡视检查项目和要求（二）柜内无异常声响，柜体和柜门无变形等异常；（三）运行信号显示正常，一般无报警信号；（四）保护硬压板连接可靠，无偏移现象；（五）定期核对保护定值，无改变或误差；（六）控母和合母电压正常、稳定，无波动；浮充电流正常，无波动；（七）蓄电池组外观良好，无朦胀、酸蚀现象；连接电缆无过热、变色；（八）柜内布线整齐，无乱拉、未绑扎线缆；（九）二次接线排无电蚀、灼烧痕迹；（+）柜内照明正常；（十一）柜内防火封堵完好：（十二）柜门全部正常闭锁。变电站各室巡视检查项目和要求（一
14、）室内安全标示齐全，外观完好；（二）室内保持卫生清洁，无杂物堆积；（三）照明齐全、无损坏；（四）室内无刺激性异味，无异常；（五）室内温度正常，通风设备完好；（六）室内屋顶无漏水，墙皮无开裂、脱落；（七）消防器材完整、齐全，符合安规要求；灭火器数量正确，有定期巡检记录；（八）挡小动物板无破损。特殊巡视检查项目（一）设备新投运及大修后，72小时内巡视周期应缩短；和要求（二）设备经过检修、改造或长期停用后重新投入系统运行;（三）设备负荷有显著增加或设备缺陷近期有发展迹象；（四）恶劣气候下加强重点巡视1.大风天气时，重点检查引线摆动情况及有无搭挂杂物；2 .大雾天气时，重点检查瓷瓶、绝缘子有无放电、打
15、火现象；一3 .雷雨天气时，重点检查瓷瓶、绝缘子有无放电；4 .大雪天气时，重点检查积雪融化情况，检查接头发热部位，及时处理积雪、悬冰；5 .温度骤变时，重点检查注油设备油位变化及设备有无渗漏油等情况；（五）高峰负荷期间，增加巡视次数，监视设备温度，触头、引线接头，特别是限流元件接头有无过热现象，设备有无异常声音；（六）短路故障跳闸后，检查隔离开关的位置是否正确，各附件有无变形，触头、引线接头有无过热、松动现象，断路器内部有无异音；（七）法定节假日和上级通知有重要供电任务期间增加巡视次数。附件二:场区输变电设备巡检项目及要求箱式变压器巡视项目和要求（一）箱式变压器外标识牌名称、编号齐全，外观完好；（二）箱式变压器本体外清洁无油污，表面漆皮无脱落现象，箱变上部无杂物，本体及散热片有无渗漏现象；（三）箱式变压器高压侧和低压侧套管外观清洁完好，无油污、无破损、裂纹、闪络放电现象,无烧伤痕迹，套管各部密封良好无渗漏；（四）箱式变压器运行声音正常，无异响；
