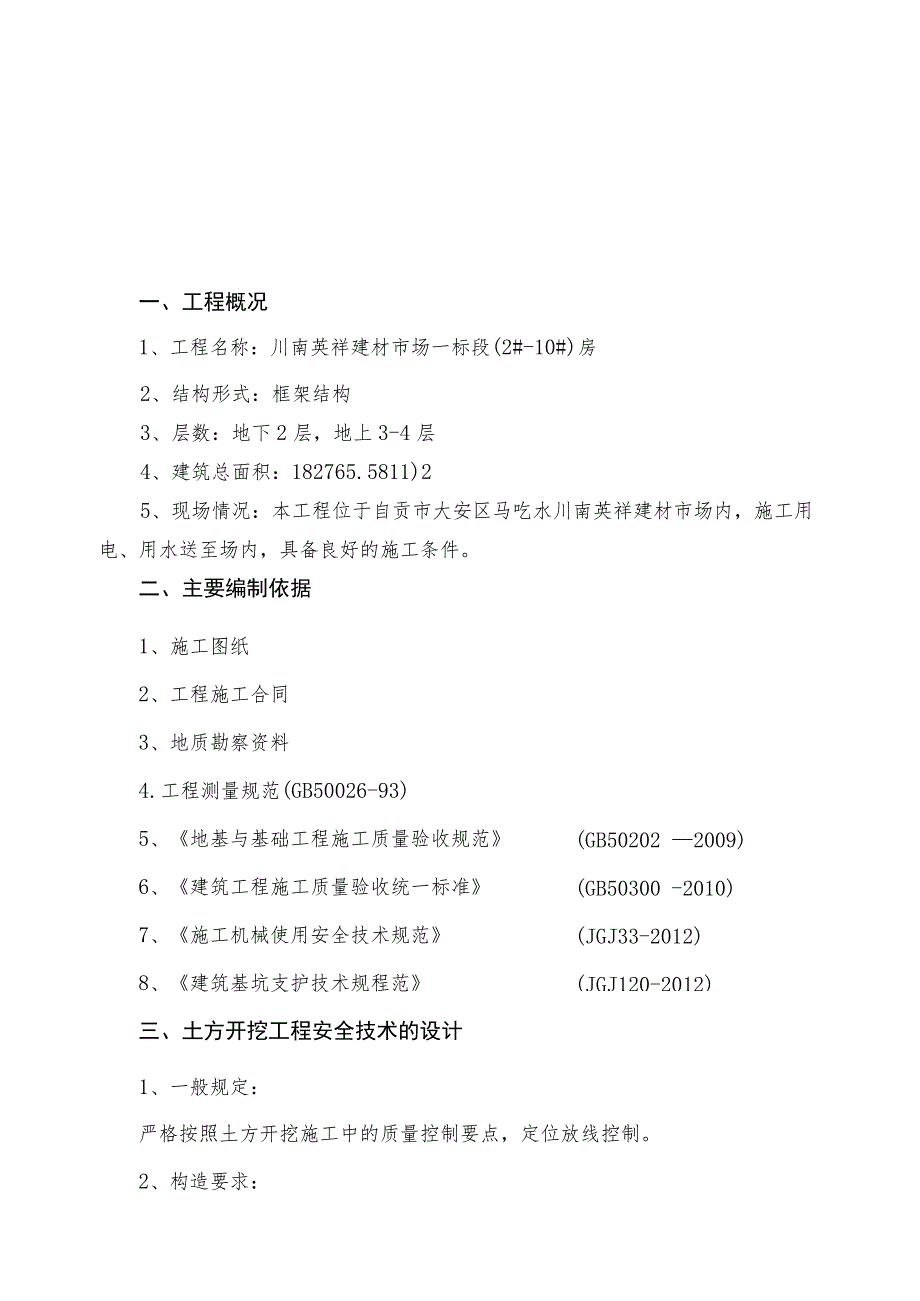

1、建材市场一标段房工程土方开挖专项施工方案目录一、工程概况2二、主要编制依据2三、土方开挖工程安全技术的设计2四、土方开挖工程施工要求3五、土方开挖工程质量检查与验收6六、土方开挖工程安全管理与日常维护7七、土方开挖工程应急预案8八、危险源识别与监控10一、工程概况1、工程名称：川南英祥建材市场一标段(2#-10#)房2、结构形式：框架结构3、层数：地下2层，地上3-4层4、建筑总面积：182765.5811)25、现场情况：本工程位于自贡市大安区马吃水川南英祥建材市场内，施工用电、用水送至场内，具备良好的施工条件。二、主要编制依据1、施工图纸2、工程施工合同3、地质勘察资料4.工程测量规范(G
2、B50026-93)(GB50202 2009)(GB50300 -2010)(JGJ33-2012)(JGJ120-2012)5、地基与基础工程施工质量验收规范6、建筑工程施工质量验收统一标准7、施工机械使用安全技术规范8、建筑基坑支护技术规程范三、土方开挖工程安全技术的设计1、一般规定：严格按照土方开挖施工中的质量控制要点，定位放线控制。2、构造要求：参照土方开挖工程安全技术设计的构造要求内容实施作业。3、设计计算：按照土方开挖工程安全技术设计的计算内容程序施工。四、土方开挖工程施工要求1、施工准备(1)勘察现场、清除地面及场地障碍物、摸清工程实际情况。开挖土层的地质、水文、人防情况、临近
3、建筑、电缆线路、煤气管等，有针对性采取安全措施。(2)做好施工现场排水工作，全面规划场地，平整各部分的标高，保证施工场地排水畅通不积水。(3)保护测量基准桩点，以保证土方开挖标高，轴线位置，尺寸准确(4)做好施工区域内的“四通一平”(通水、通电、通信、通路和场地平整)。(5)根据设置的内外控制网(主控制和水准基点)和基础平面。进行基础定位放线，测定开挖基坑的上部边线和基坑底部边线的位置和标高，对基坑设置支扩已定出支护的位置线。灰线、标高、轴线、经复核、检查、验收、方可挖土施工。2、施工要点1)、机械开挖应根据工程规范、地下水位高低、施工机械条件、进度要求等合理的选用施工机械，以充分发挥机械效率
4、，节省机械费用，加速工程进度。一般深度2m以内的大面积基坑开挖，宜采用推土机或装载机推土和装车；对长度和宽度均较大的大面积土方一次开挖，可用铲运机铲；对面积大且深的基础，多采用0.5LOnf斗容量的液压正铲挖掘；如操作面较狭窄,且有地下水，土的湿度大，可采用液压反铲挖掘机在停机面一次开挖；深5m以上，宜分层开挖或开沟道用正铲挖掘机下入基坑分层开挖；对面积很大很深的设备基础基坑或高层建筑地下室深基坑，可采用多层接力开挖方法，土方用翻斗汽车运出；在地下水中挖土可用拉铲或抓铲、效率较高。2）、土方开挖应绘制土方开挖图，确定开挖路线、顺序、范围、基底标高、边坡坡度、排水沟、集水井位置以及挖出的土方堆放
5、地点等。绘制土方开挖图应尽可能使机械多挖，减少机械超挖和人工挖方。3）、大面积基础群基坑底标高不一，机械开挖次序一般采取先整片挖至一平均标高，然后再挖个别较深部位。当一次开挖深度超过挖土机最大挖高度（5田以上）时，宜分二三层开挖，并修筑10%15%坡道，以便挖土及运输车辆进出。4）、基坑边角部位，机械开挖不到之处，应用少量人工配合清坡，将松士清至机械作业半径范围内，再用机械掏取运走。人工清土所占比例一般为1.5%-4虬修坡以厘米作限制误差。大基坑宜另配一台推土机清土、送土、运io5）、挖掘机、运土汽车进出基坑的运输道路，应尽量利用基础一侧或两侧相邻的基础以后需开挖的部位，使它互相贯通作为车道，
6、或利用提前挖除土方的地下设施部位作为相邻的几个基坑开挖地下运输通道，以减少挖土量。6）、对面积和深度均较大的基坑，通常采用分层挖土施工法，使用大型土方机械，在坑下作业。如为软土地基或在雨期施工，进入基坑行走需铺垫钢板或铺路基箱垫道。7）、对大型软土基坑，为减少分层挖运土方的复杂性，可采用“接力挖土法”，即利用两台或三台挖土机分别在基坑的不同标高处同时挖土。一台在地表，两台在基坑不同标高的台阶上，边挖土边向上传递到上层由地表挖土机装车，用自卸汽车运至弃土地点。上部可用大型挖土机装车，中、下层可用液压中、小型挖土机，以便挖土、装车均衡作业，机械开挖不到之处，再配以人工开挖修坡、找平。在基坑纵向两端
7、设有道路出入口，上部汽车开行单向行驶。用本法开挖基坑，可一次挖到设计标高，一次完成，一般两层挖土可挖到TOm,三层挖土可挖到T5m左右，可避免将载重汽车开进基坑装,运土作业，工作条件好，效率高，并可降低成本。8)、对某些面积不大，深度较大的基坑，一般亦宜尽量利用挖土机开挖,不开或少坡道，采用机械接力挖运土方法和人工与机械合理的配合挖土，最后用搭枕木垛的方法，使挖土机开出基坑。9)、机械开挖应深而浅，基底及边坡应预留一层300-50OnInI厚土层用人工清底、修坡、找平，以保证基底标高和边坡坡度正确，避免超挖和土层遭受扰动。3、土方开挖技术要求(1)挖掘机操作人员必须听从技术人员现场指挥，严禁超
8、挖，防止扰动土体，若万一有超挖则对局部超挖地段，采用级配砾石回填。(2)集水井坑加深部位位置及标高，由现场技术人员负责按定位轴线确定。(3)机械挖土标高：余留上方用人工铲平至基底标高，标高误差和平整度见下表。土方开挖工程质量检验标准（mm）项序项目允许偏差或允许值检验方法柱基基坑基础挖方场地平整管沟地（路）面基层人工机械S项目1标高-503050-50-50水准仪2长度宽度（由设计中心线向两边量+200+300+500+100经伟仪用钢尺量-50-100-1503边坡设计要求观察或用坡度尺检查般项目1表面平整度2020502020观察或土样分析2基度土性设计要求挖土机开挖施工中必须配备施工员、
9、质量员、技术员等人员，密切配合监控、指挥、基坑挖掘分两个头开挖，要做到轻掀、慢移、轻放、严禁碰撞护壁桩或工程控制桩，并在挖掘过程中注意对工程控制桩的保护。挖土接近基坑底时，由现场专职测量员用水平仪将水准标高引测至坑底，每46m设置一标高控制点，并组成标高控制网。在基坑开挖时，严禁机械扰动原状土层，原状土预留200mm。采用人工辅助修整到设计标高。扩壁桩完成待土方挖至设计标高后，每天作好护壁桩的观测，如发现异常应及时报建设单位和监理单位，由施工单位会同建设、监理单位根据现场作出处理方案。五、土方开挖工程质量检查与验收土方开挖完成后参照土方开挖工程质量检验标准表验收。六、土方开挖工程安全管理与日常
10、维护1、土方开挖安全措施(1)人工开挖基坑时，操作人员之间要保持安全间距，一般大于2.5m,2台机械挖掘，挖掘机下面严禁站人，以防挖掘机转动伤人。挖掘机间距应大于IOm,操作中要自上而下，逐层进行，严禁危险作业Q(2)基坑开挖应严格按要求放坡，操作时应随时注意边坡的稳定动向，发现异常情况应及时报告并及时加固处理。(3)基坑的围护:土方开挖要探明地下管网，防止发生意外事故。在距基坑边0.8m周围用48钢管设置两道护身栏杆，立杆间距4m,高出自然地坪L2m,埋深0.5联基坑上边3m范围内不许堆土、堆料和停放机具，各施工人员严禁翻扩身栏杆，基坑施工期设警示牌，夜间加设红色灯志。(5)基坑外施工人员不
11、得向基坑内扔杂物，向基坑下传递工具时要接稳后再动手。(6)坑下人员休息要远离基坑边壁处，以防不慎。(7)施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。2、排水措施选用潜水泵排水，潜水泵在安装前，应对水泵本身和控制系统作一次全面细致的检查。检验电动机的旋转方向，各部位螺栓是否拧紧，润滑油是否加足，电缆接头的封口有无松动，电缆线有无破坏折断等情况，然后在地面上转3-5min,如无问题，始可放入井中使用。深井内安设潜水电泵，可用绳吊入滤水层部位，带吸水钢管的应用吊车放入，上部应与井管口固定。设置深井泵的电动机座应安设平稳，转向严禁逆转(宜有逆止阀)，防止转动
12、轴解体。潜水电动机、电缆及接头应有可靠的绝缘，每台泵应配置一个控制开关。主电源线路沿深井排水管路设置。安装完毕应进行试抽水，满足要求后始转入正常工作。七、土方开挖工程应急预案(1)事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管等应逐级上报，并联络报警，组织急救。(2)事故报告事故发生后应逐级上报：一般程序为现场事故知情人员，作业队、班组安全员、施工单位专职安全员。发生重大事故(包括人员伤亡及财产损失等严重事故)时，应立即向上级领导汇报，并在24小时内向上级主管部门做出书面报告。(3)现场事故应急处理当支护结构系统位移量过大时，应停止开挖施工。当出现边坡失稳或坍塌现象时，应
13、采取土包或其他材料反压加固坡脚，以防事态发展，并尽可能在坡顶削坡减少荷载，必要时回填。(4)人员伤亡应急处理1)向项目部汇报；2)应立即排除其他隐患，防止救援人员遭到伤害；3)积极进行伤员抢救；4)做好伤亡者的善后工作。(5)应急培训和演练应急反应组织和预案确定后，施工单位应急组长组织所有应急人员应培训。组长按照有关预案进行分项演练，对演练效果进行评价，根据评价结果完善。在确认险情和事故处置妥当后，应急反应小组应进行现场拍照、绘图、收集证据、保留物证。经建设单位、监理单位同意后，清理现场恢复生产。单位领导将应急情况向现场项目部报告组织事故的调查处理。在事故处理后，将所有调查资料分别报送建设单位
14、、监理单位和有关管理部门。(6)应急通信联络遇到紧急情况要首先项目部汇报。项目部利用电话或传真向上级部门汇报并采用相应救援措施。各施工班组应制详细的应急反应计划，列明各营地及相关人员通信联系方式，并在施工现场营地的险要位置张贴，以便紧急情况下使用。(7)应急措施支护工程极为复杂，影响安全的因素较多，必须随时做好应付可能出现的不利情况的准备，确定合适的应急措施。现场应备有施工材料及设备，如水泥、钢管、模板、竹跳板等。在基坑开挖施工过程中，如出现局部位移量过大，应立即停止挖土，并进行土方回填或用袋装土包反压，待边坡稳定后，局部采用反铲压入钢管固土等措施加固。若遇土质特别软弱时，必须在基坑内外各打一
15、排护壁桩。如遇下雨基坑边坡采用彩带布覆盖，确保边坡不被雨水冲刷，以防边坡塌方。土方开挖后每天做好桩的位移观察，并做好记录。现场基坑周边护壁砖墙砌筑完成后，如出现局部位移量过大(土体有裂缝倒塌迹象等因素)，应立即采取中48钢管加固，外侧插立胶合板或竹跳板挡土措施。配备一定数量的水泵，一台WY-20OE挖掘机。八、危险源识别与监控1、土方开挖工程事故的类型(1)影响边坡附近建筑物的安全和稳定；(2)引起机械事故；(3)边坡土堆放材料倾落；(4)土方塌落直接伤人。2、引发事故的主要原因(1)开挖较深，放坡不够：或通过不同土层时，没有根据土的特性分别确定不同的放坡坡度，致使边坡失去稳定而造成塌方。(2)在有地表水，地下水作用的土层开挖时，末采用有效的降、排水措施，土层受到地表水和地下水的影响而湿化，内聚力降低，在重力作用下失去稳定而引起塌方和滑坡。(3)边坡顶部堆载过大，或受外力震动影响，使坡
