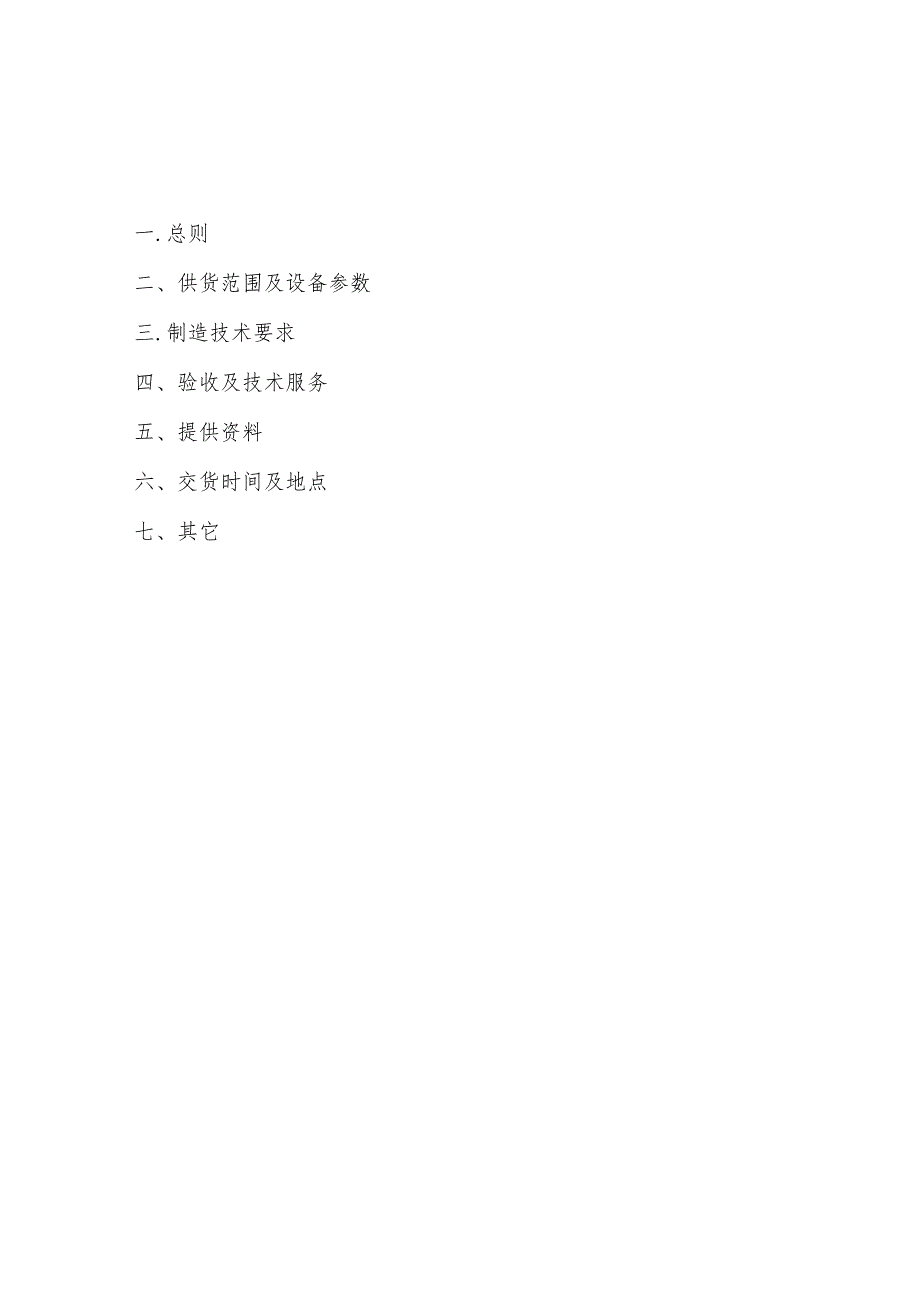

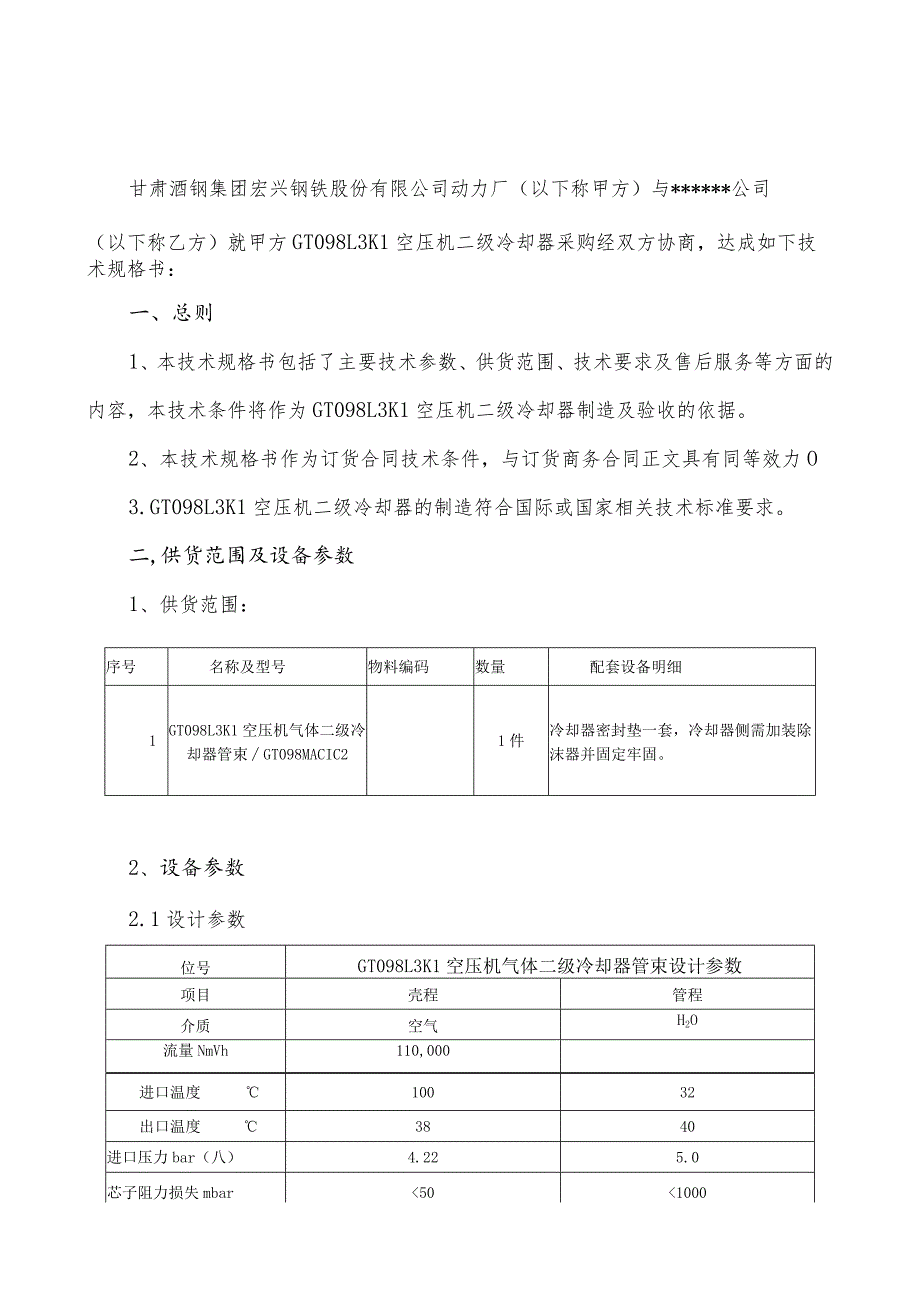

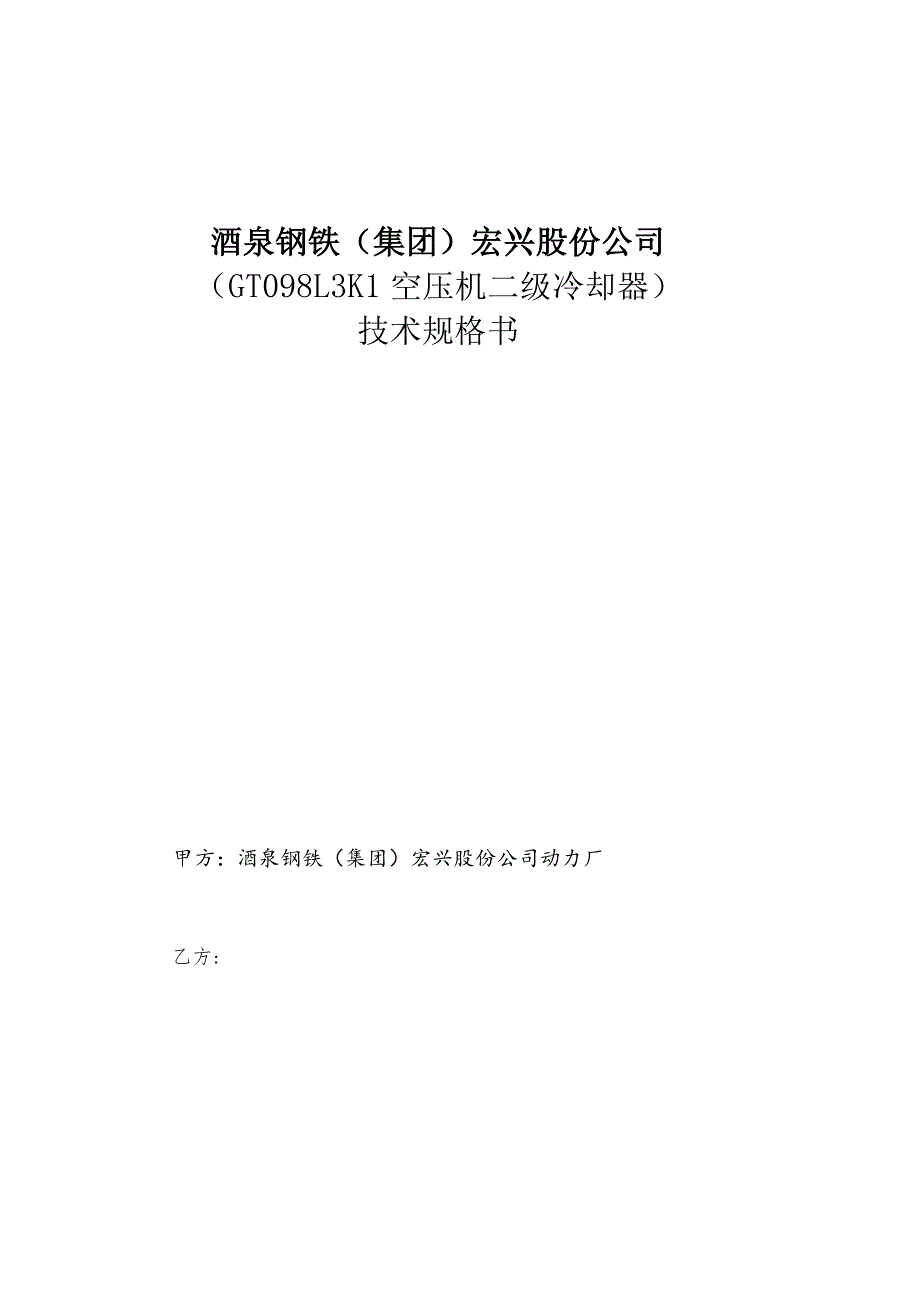

1、酒泉钢铁（集团）宏兴股份公司（GT098L3K1空压机二级冷却器）技术规格书甲方：酒泉钢铁（集团）宏兴股份公司动力厂乙方:一.总则二、供货范围及设备参数三.制造技术要求四、验收及技术服务五、提供资料六、交货时间及地点七、其它甘肃酒钢集团宏兴钢铁股份有限公司动力厂（以下称甲方）与*公司（以下称乙方）就甲方GT098L3K1空压机二级冷却器采购经双方协商，达成如下技术规格书：一、总则1、本技术规格书包括了主要技术参数、供货范围、技术要求及售后服务等方面的内容，本技术条件将作为GT098L3K1空压机二级冷却器制造及验收的依据。2、本技术规格书作为订货合同技术条件，与订货商务合同正文具有同等效力O3
2、.GT098L3K1空压机二级冷却器的制造符合国际或国家相关技术标准要求。二,供货范围及设备参数1、供货范围：序号名称及型号物料编码数量配套设备明细1GT098L3K1空压机气体二级冷却器管束GT098MACIC21件冷却器密封垫一套，冷却器侧需加装除沫器并固定牢固。2、设备参数2.1设计参数位号GT098L3K1空压机气体二级冷却器管束设计参数项目壳程管程介质空气H2O流量NmVh110,000进口温度10032出口温度3840进口压力bar（八）4.225.0芯子阻力损失mbar501000设计温度15080设计压力bar(G)88污垢系数(m2KW)00.00034三.制造技术要求3.1
3、要求与原GT098L3K1空压机气体二级冷却器管束可互换，必须满足如下要求:空压机二级冷却器材质要求代号名称材质管束+后水盖管板换热管翅片除沫器其它Q345RCuNilOFe(BFelO-I-1-Y2)壁厚1.0铝翅片(镀镇)迎风面一组厚度0.3mm,其余厚度0.2mm带丝网，材质全为S30408,除与密封条接触的槽钢用S30408,其余用碳钢管子与管板连接方式：强度胀接3.2 管束设置支持板，支持板间距应满足GB151要求，并能与换热管胀在一起。3.3 管板上加工好管孔后进行镀锌处理。3.4 穿管前对每根管O进行试压。3.5胀后翅片间距均匀一致，翅片孔翻边处不得出现开裂现象，且与管子贴合良好
4、。3.6管束上下侧板浮动端连接结构，考虑侧板与管子所处温度不同及膨胀系数不一致因素。3. 7保证管束安装尺寸(包括水盖上接管方位、法兰标准、密封面形式等)并与原设备相同。3.8管束上内件连接可靠，不得产生松动脱落情况。四、验收及技术服务4. 1乙方必须按规定提供全部完整无损、全新的产品，必须适配GT098L3K1空压机。4.2乙方应对本合同产品的质量负责。本合同产品及其质量标准除符合国际或国家有关技术标准外，应符合产品样本和说明书所列之标准和具备相应之功能。4. 3本合同产品在正常维护使用下，设备的使用寿命不低于十五年。4.4 乙方必须按甲方要求运抵卸货地点（货车可到达的地点），否则，甲方有权
5、拒收货物；货物到货时，包装必须完好无缺；4.5 保修期内乙方应免费提供技术支持，并全部承担因产品质量问题引起的维修和更换等所有费用；4.6更换的部件或零配件须与设备原采用部件或零配件的产地、型号规格相同，若无法达到上述要求，须事先征得甲方同意，方可使用代用品；4.7乙方未经甲方同意，擅自改变协议中技术参数，导致现场无法匹配使用的，乙方承担全部责任。五、提供资料5.1乙方在交货的同时向甲方提供不得少于以下的资料，否则，甲方有权拒收货物：a）质量证明书一册（管程试压报告、受压元件的质量证明书、设计参数等）；b）产品合格证；c）压力试验检测报告；d）空压机二级冷却器说明书以及材料出产质量证明以上资料文件一份。六、交货时间及地点1、交货时间：2023年11月30日2、交货地点：酒钢冶金厂区21000制氧现场七、其它1、本技术规格书一式四份，甲方三份，乙方一份。2、本技术规格书作为合同附件，具有与合同同等的法律效力，经甲、乙双方签字盖章后生效。3、若乙方不能中标,则本技术规格书自动失效，双方互不承担任何责任。甲方：（行政公章）乙方：（合同专用章）甲方代表:乙方代表:年月日
