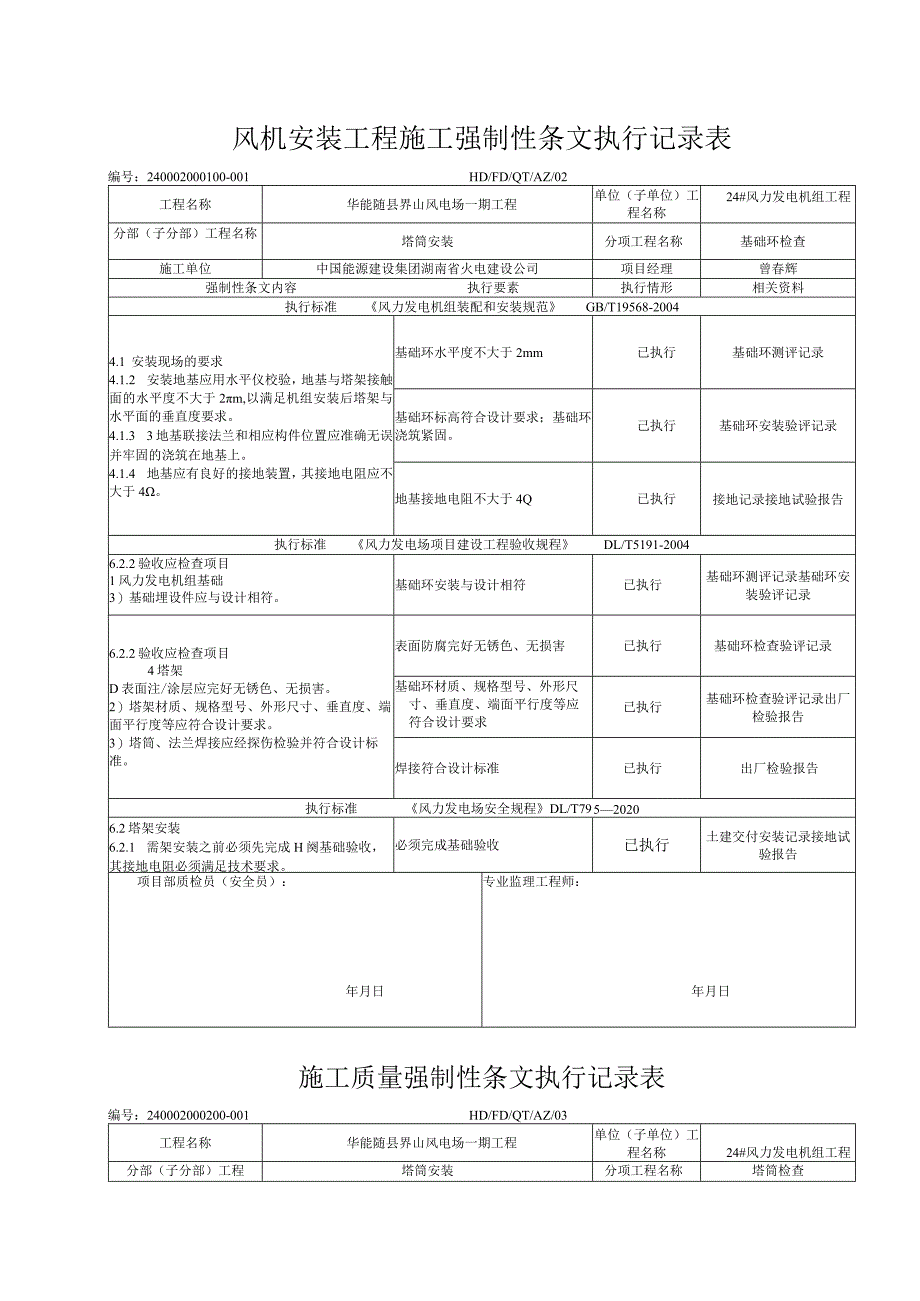

1、风机安装工程施工强制性条文执行记录表编号：240002000100-001HD/FD/QT/AZ/02工程名称华能随县界山风电场一期工程单位（子单位）工程名称24#风力发电机组工程分部（子分部）工程名称塔筒安装分项工程名称基础环检查施工单位中国能源建设集团湖南省火电建设公司项目经理曾春辉强制性条文内容执行要素执行情形相关资料执行标准风力发电机组装配和安装规范GB/T19568-20044.1 安装现场的要求4.1.2 安装地基应用水平仪校验，地基与塔架接触面的水平度不大于2m,以满足机组安装后塔架与水平面的垂直度要求。4.1.3 3地基联接法兰和相应构件位置应准确无误并牢固的浇筑在地基上。4.
2、1.4 地基应有良好的接地装置，其接地电阻应不大于4。基础环水平度不大于2mm已执行基础环测评记录基础环标高符合设计要求；基础环浇筑紧固。己执行基础环安装验评记录地基接地电阻不大于4Q已执行接地记录接地试验报告执行标准风力发电场项目建设工程验收规程DL/T5191-20046.2.2验收应检查项目1风力发电机组基础3）基础埋设件应与设计相符。基础环安装与设计相符已执行基础环测评记录基础环安装验评记录6.2.2验收应检查项目4塔架D表面注/涂层应完好无锈色、无损害。2）塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求。3）塔筒、法兰焊接应经探伤检验并符合设计标准。表面防腐完好无锈
3、色、无损害已执行基础环检查验评记录基础环材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求已执行基础环检查验评记录出厂检验报告焊接符合设计标准已执行出厂检验报告执行标准风力发电场安全规程DL/T79520206.2塔架安装6.2.1 需架安装之前必须先完成H阕基础验收，其接地电阻必须满足技术要求。必须完成基础验收已执行土建交付安装记录接地试验报告项目部质检员（安全员）：年月日专业监理工程师：年月日施工质量强制性条文执行记录表编号：240002000200-001HD/FD/QT/AZ/03工程名称华能随县界山风电场一期工程单位（子单位）工程名称24#风力发电机组工程分部（子分部）工程

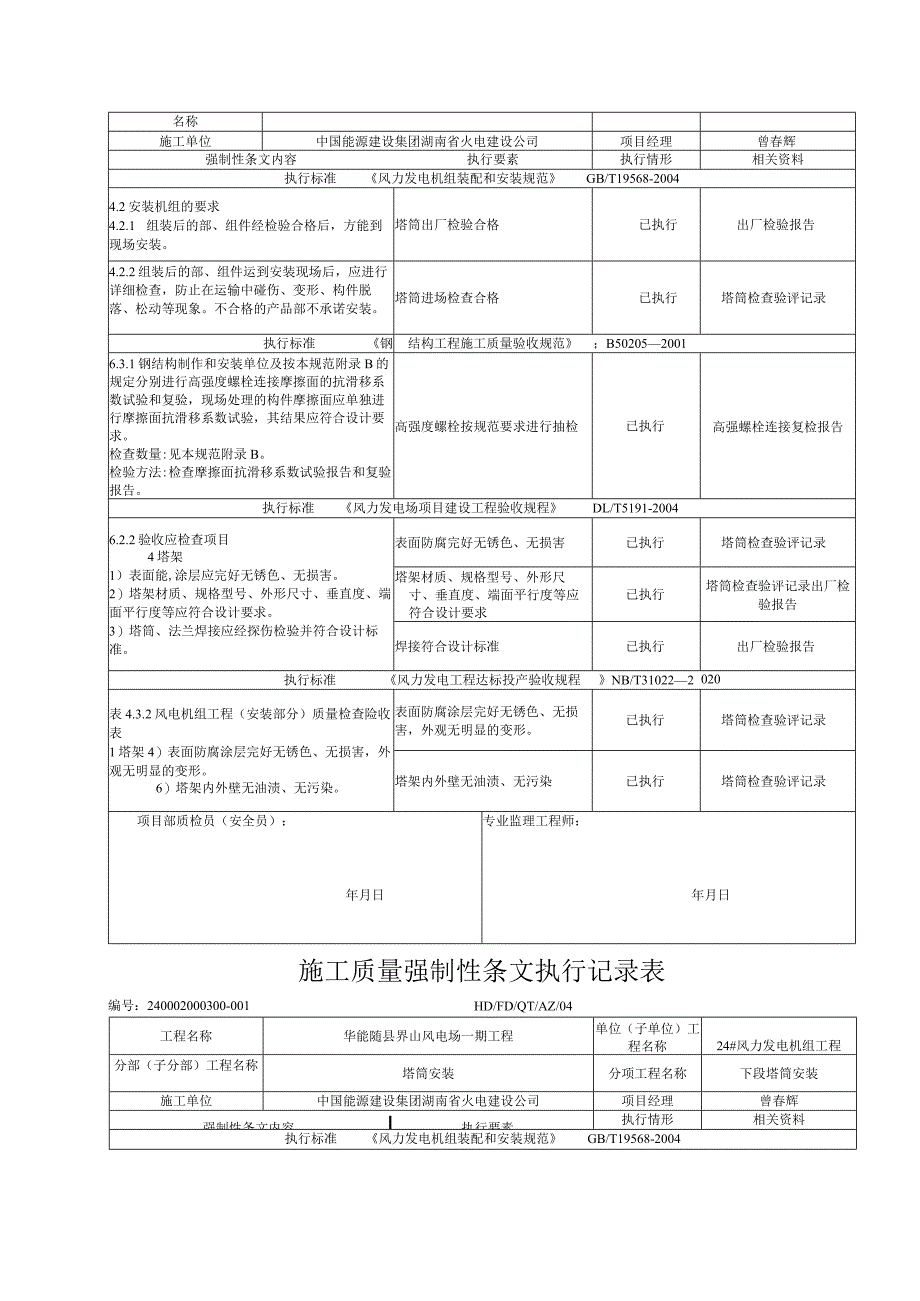

4、塔筒安装分项工程名称塔筒检查名称施工单位中国能源建设集团湖南省火电建设公司项目经理曾春辉强制性条文内容执行要素执行情形相关资料执行标准风力发电机组装配和安装规范GB/T19568-20044.2安装机组的要求4.2.1 组装后的部、组件经检验合格后，方能到现场安装。塔筒出厂检验合格已执行出厂检验报告4.2.2组装后的部、组件运到安装现场后，应进行详细检查，防止在运输中碰伤、变形、构件脱落、松动等现象。不合格的产品部不承诺安装。塔筒进场检查合格已执行塔筒检查验评记录执行标准钢结构工程施工质量验收规范；B5020520016.3.1钢结构制作和安装单位及按本规范附录B的规定分别进行高强度螺栓连接摩
5、擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。检查数量:见本规范附录B。检验方法:检查摩擦面抗滑移系数试验报告和复验报告。高强度螺栓按规范要求进行抽检已执行高强螺栓连接复检报告执行标准风力发电场项目建设工程验收规程DL/T5191-20046.2.2验收应检查项目4塔架1）表面能,涂层应完好无锈色、无损害。2）塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求。3）塔筒、法兰焊接应经探伤检验并符合设计标准。表面防腐完好无锈色、无损害已执行塔筒检查验评记录塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求已执行塔
6、筒检查验评记录出厂检验报告焊接符合设计标准已执行出厂检验报告执行标准风力发电工程达标投产验收规程NB/T310222020表4.3.2风电机组工程（安装部分）质量检查险收表1塔架4）表面防腐涂层完好无锈色、无损害，外观无明显的变形。6）塔架内外壁无油渍、无污染。表面防腐涂层完好无锈色、无损害，外观无明显的变形。已执行塔筒检查验评记录塔架内外壁无油渍、无污染已执行塔筒检查验评记录项目部质检员（安全员）：年月日专业监理工程师：年月日施工质量强制性条文执行记录表工程名称华能随县界山风电场一期工程单位（子单位）工程名称24#风力发电机组工程分部（子分部）工程名称塔筒安装分项工程名称下段塔筒安装施工单位

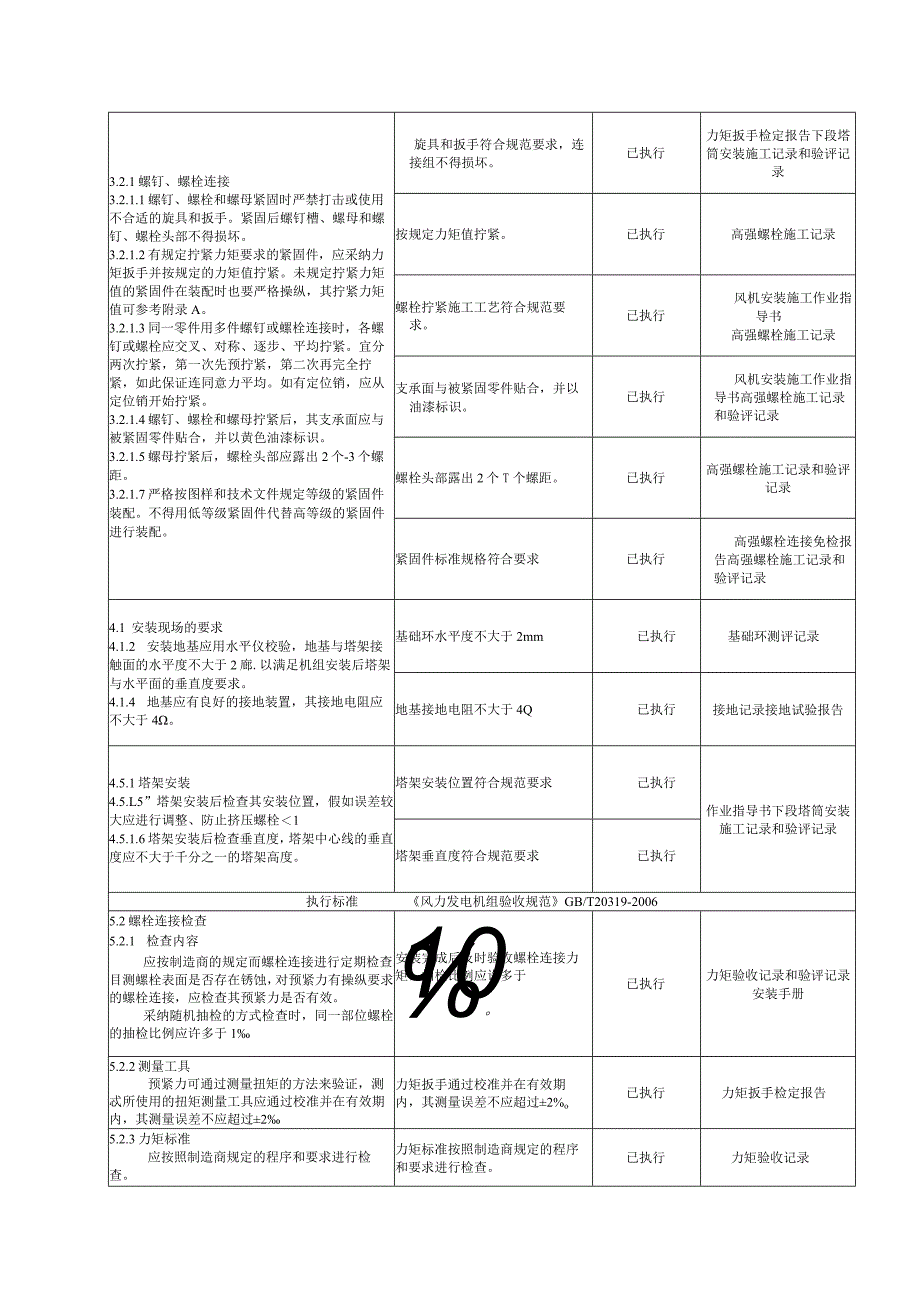

7、中国能源建设集团湖南省火电建设公司项目经理曾春辉强制性条文内容I执行要素执行情形相关资料执行标准风力发电机组装配和安装规范GB/T19568-2004编号：240002000300-001HD/FD/QT/AZ/043.2.1螺钉、螺栓连接3.2.1.1螺钉、螺栓和螺母紧固时严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。3.2.1.2有规定拧紧力矩要求的紧固件，应采纳力矩扳手并按规定的力矩值拧紧。未规定拧紧力矩值的紧固件在装配时也要严格操纵，其拧紧力矩值可参考附录A。3.2.1.3同一零件用多件螺钉或螺栓连接时，各螺钉或螺栓应交叉、对称、逐步、平均拧紧。宜分两次
8、拧紧，第一次先预拧紧，第二次再完全拧紧，如此保证连同意力平均。如有定位销，应从定位销开始拧紧。3.2.1.4螺钉、螺栓和螺母拧紧后，其支承面应与被紧固零件贴合，并以黄色油漆标识。3.2.1.5螺母拧紧后，螺栓头部应露出2个-3个螺距。3.2.1.7严格按图样和技术文件规定等级的紧固件装配。不得用低等级紧固件代替高等级的紧固件进行装配。旋具和扳手符合规范要求，连接组不得损坏。已执行力矩扳手检定报告下段塔筒安装施工记录和验评记录按规定力矩值拧紧。已执行高强螺栓施工记录螺栓拧紧施工工艺符合规范要求。已执行风机安装施工作业指导书高强螺栓施工记录支承面与被紧固零件贴合，并以油漆标识。已执行风机安装施工作
9、业指导书高强螺栓施工记录和验评记录螺栓头部露出2个T个螺距。已执行高强螺栓施工记录和验评记录紧固件标准规格符合要求已执行高强螺栓连接免检报告高强螺栓施工记录和验评记录4.1 安装现场的要求4.1.2 安装地基应用水平仪校验，地基与塔架接触面的水平度不大于2廊.以满足机组安装后塔架与水平面的垂直度要求。4.1.4 地基应有良好的接地装置，其接地电阻应不大于4。基础环水平度不大于2mm已执行基础环测评记录地基接地电阻不大于4Q已执行接地记录接地试验报告4.5.1塔架安装4.5.L5”塔架安装后检查其安装位置，假如误差较大应进行调整、防止挤压螺栓14.5.1.6塔架安装后检查垂直度，塔架中心线的垂直
10、度应不大于千分之一的塔架高度。塔架安装位置符合规范要求己执行作业指导书下段塔筒安装施工记录和验评记录塔架垂直度符合规范要求已执行执行标准风力发电机组验收规范GB/T20319-20065.2螺栓连接检查5.2.1 检查内容应按制造商的规定而螺栓连接进行定期检查，目测螺栓表面是否存在锈蚀，对预紧力有操纵要求的螺栓连接，应检查其预紧力是否有效。采纳随机抽检的方式检查时，同一部位螺栓的抽检比例应许多于1安装完成后及时验收螺栓连接力矩，抽检比例应许多于10%。已执行力矩验收记录和验评记录安装手册5.2.2测量工具预紧力可通过测量扭矩的方法来验证，测忒所使用的扭矩测量工具应通过校准并在有效期内，其测量误
11、差不应超过2力矩扳手通过校准并在有效期内，其测量误差不应超过2%o已执行力矩扳手检定报告5.2.3力矩标准应按照制造商规定的程序和要求进行检查。力矩标准按照制造商规定的程序和要求进行检查。已执行力矩验收记录执行标准风力发电场项目建设工程验收规程DL/T5191-20046.2.2验收应检查项目4塔架1）表面防腐涂层应完好无锈色、无损害。2）塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求。3）塔筒、法兰焊接应经探伤检验并符合设计标准。4）所有对接面的紧固螺栓强度应符合设计要求。应利用专门装配的工具拧紧到厂家规定的力矩，检查各段塔架法兰接合面，应接触良好，符合设计要求。衣面防腐完
12、好无锈色、无损害已执行下段塔筒安装施工记录和验评记录塔架材质、规格型号、外形尺寸、垂直度、端面平行度等应符合设计要求已执行下段塔筒安装施工记录和验评记录出厂检验报告焊接符合设计标准已执行出厂检验报告紧固螺拴强度、紧固力矩、法兰结合面符合设计要求已执行力矩验收记录和验评记录下段塔筒安装施工记录和验评记录执行标准风力发电工程达标投产验收规程NB/T310222020表4.3.2风电机组工程（安装部分）质量检查验收表1塔架（3）金登设施安装可靠；（6）塔架内外壁无油渍、无污染；（8）塔架内部部件的安装安全、可莫；（9）塔架内部照明设备齐全，亮度满足工作要求；（11）各段塔架接地连接符合设计要求。攀登
13、设施安装可靠已执行下段塔筒安装施工记录和验评记录塔架内外壁无油渍、无污染已执行内部部件安装安全、可靠已执行内部照明设备齐全、亮度满足工作要求已执行接地连接符合设计要求已执行项目部质检员（安全员）：年月日专业监理工程师：年月日施工质量强制性条文执行记录表编号：240002000400-001HD/FD/QT/AZ/04工程名称华能随县界山风电场一期工程单位（子单位）工程名称24#风力发电机组工程分部（子分部）工程名称塔筒安装分项工程名称中下段塔筒安装施工单位中国能源建设集团湖南省火电建设公司项目经理曾春辉强制性条文内容执行要素执行情形相关资料执行标准风力发电机组装配和安装规范GB/T19568-
