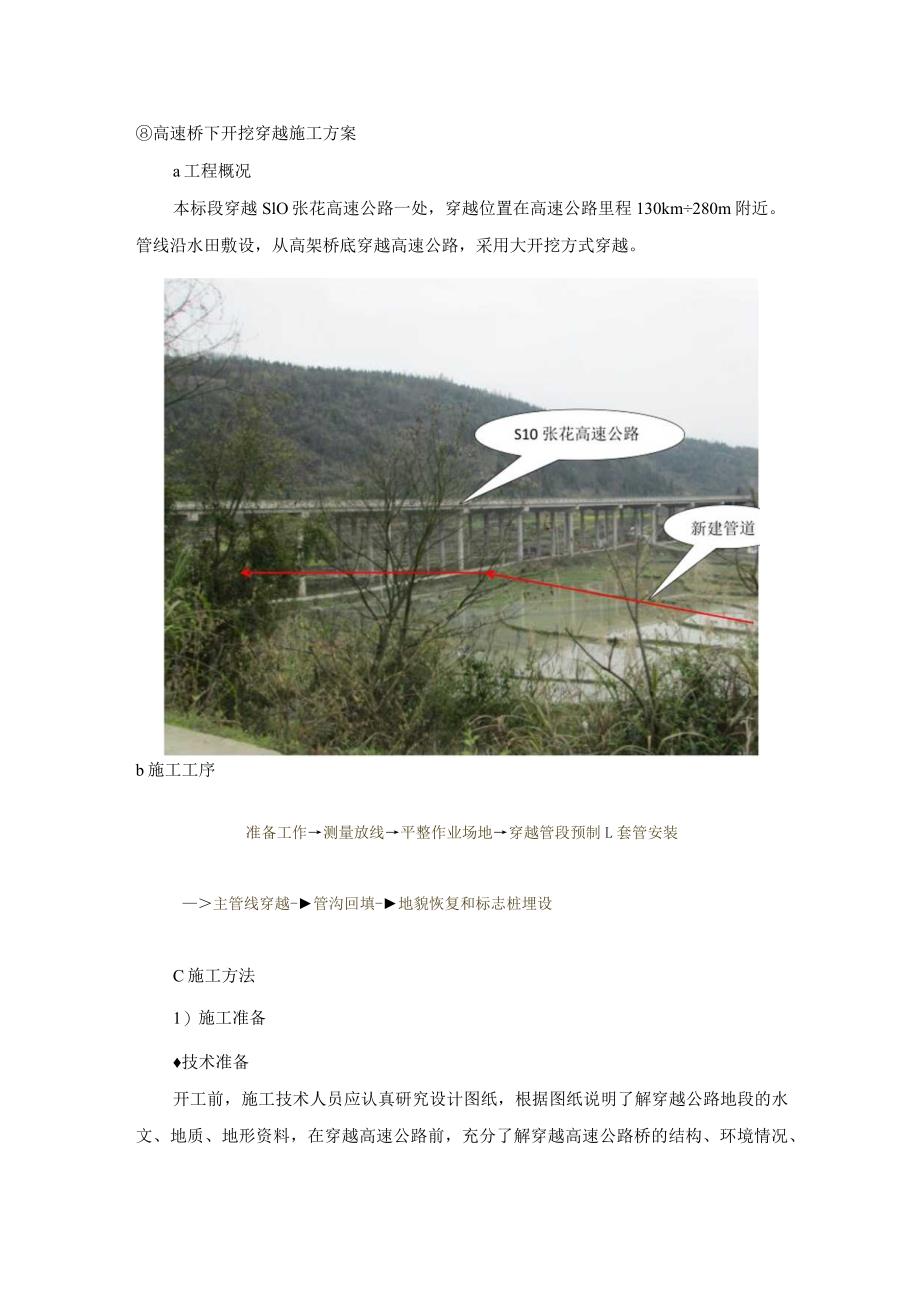

1、高速桥下开挖穿越施工方案a工程概况本标段穿越SlO张花高速公路一处，穿越位置在高速公路里程130km280m附近。管线沿水田敷设，从高架桥底穿越高速公路，采用大开挖方式穿越。b施工工序准备工作测量放线平整作业场地穿越管段预制L套管安装主管线穿越-管沟回填-地貌恢复和标志桩埋设C施工方法1）施工准备技术准备开工前，施工技术人员应认真研究设计图纸，根据图纸说明了解穿越公路地段的水文、地质、地形资料，在穿越高速公路前，充分了解穿越高速公路桥的结构、环境情况、地质条件、具体长度等要素，并结合现场实际情况，制定切实可行的施工方案，报请监理、业主、公路主管部门，得到同意和批准后方可施工。对施工人员进行技术

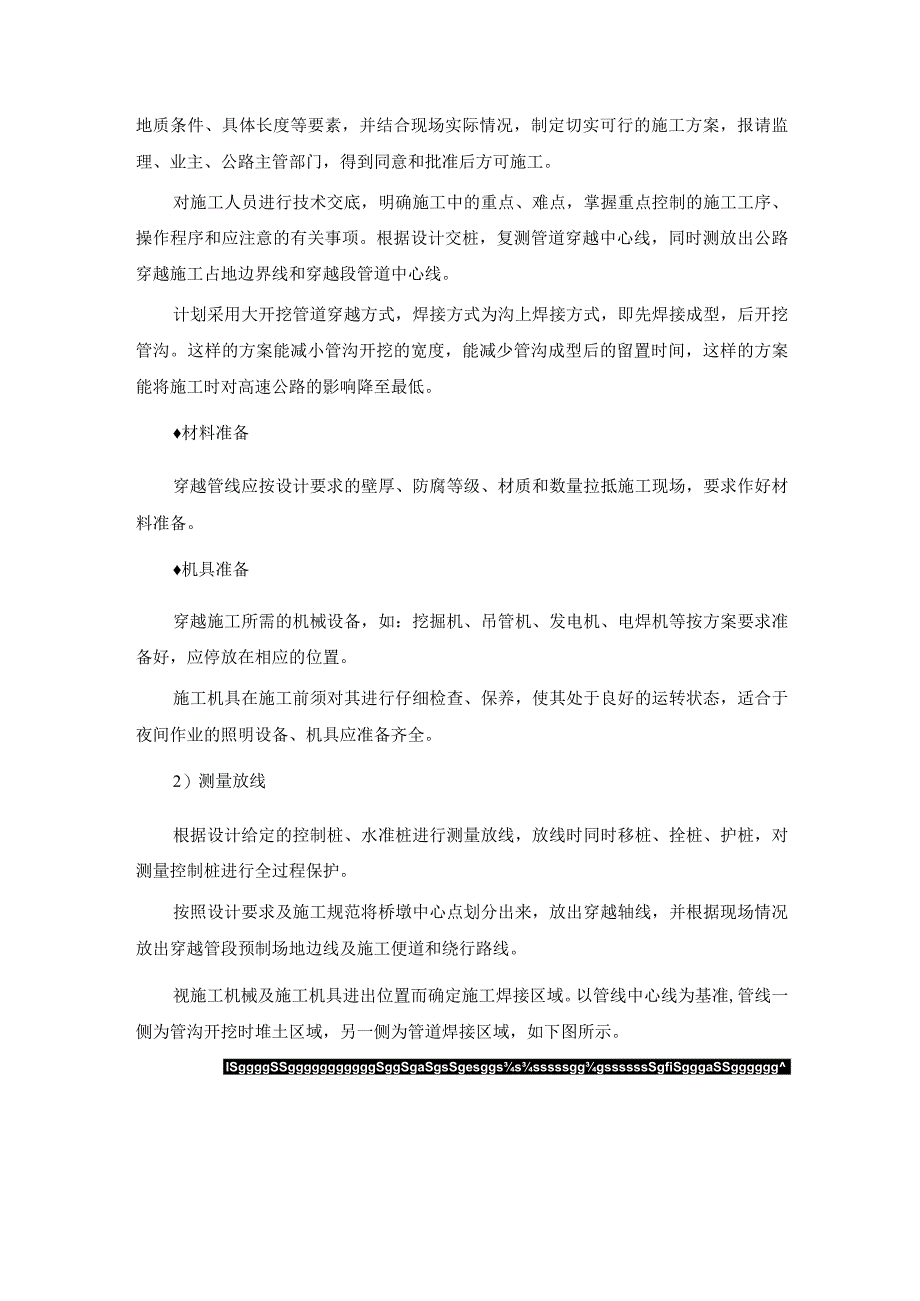

2、交底，明确施工中的重点、难点，掌握重点控制的施工工序、操作程序和应注意的有关事项。根据设计交桩，复测管道穿越中心线，同时测放出公路穿越施工占地边界线和穿越段管道中心线。计划采用大开挖管道穿越方式，焊接方式为沟上焊接方式，即先焊接成型，后开挖管沟。这样的方案能减小管沟开挖的宽度，能减少管沟成型后的留置时间，这样的方案能将施工时对高速公路的影响降至最低。材料准备穿越管线应按设计要求的壁厚、防腐等级、材质和数量拉抵施工现场，要求作好材料准备。机具准备穿越施工所需的机械设备，如：挖掘机、吊管机、发电机、电焊机等按方案要求准备好，应停放在相应的位置。施工机具在施工前须对其进行仔细检查、保养，使其处于良好

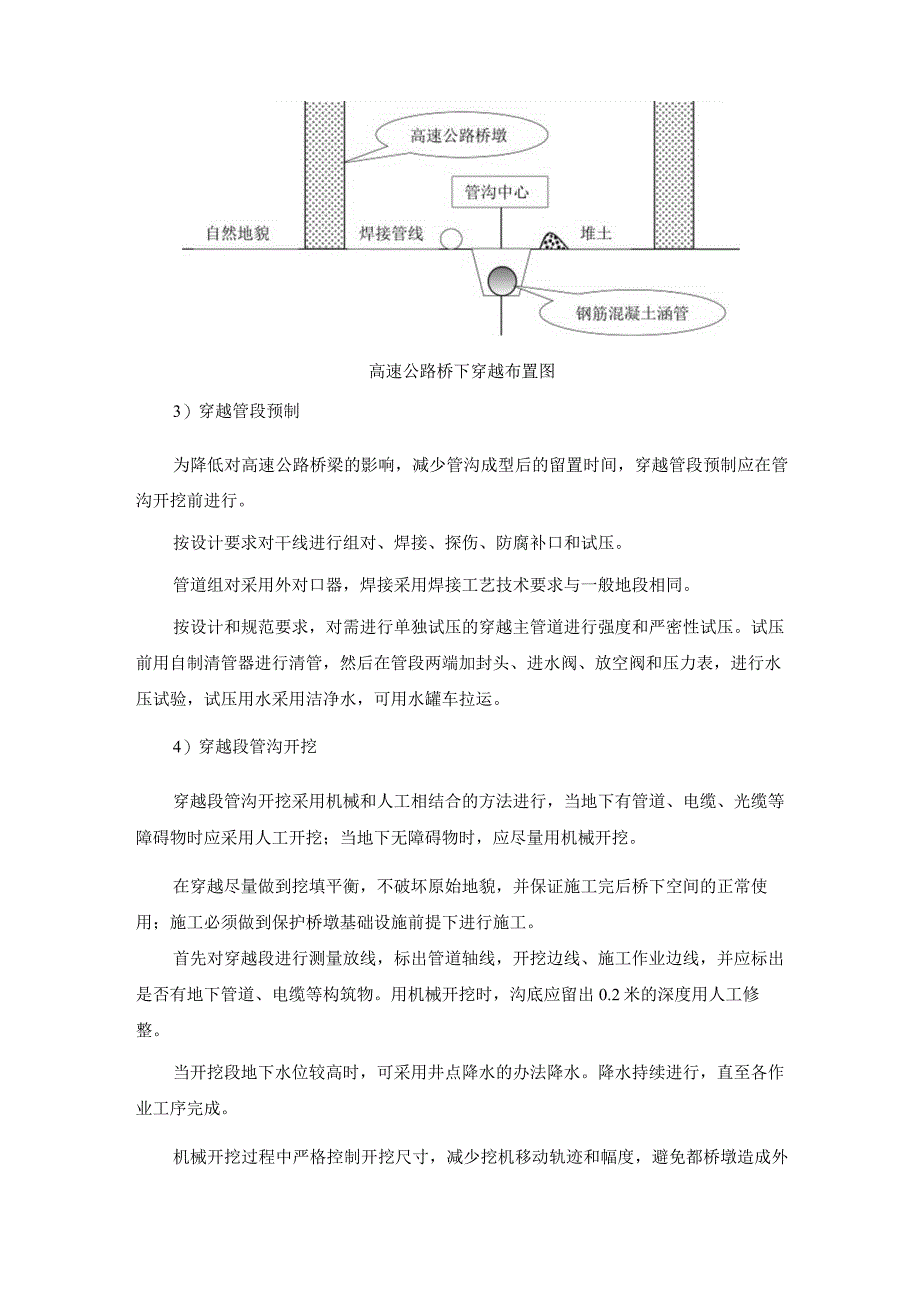

3、的运转状态，适合于夜间作业的照明设备、机具应准备齐全。2）测量放线根据设计给定的控制桩、水准桩进行测量放线，放线时同时移桩、拴桩、护桩，对测量控制桩进行全过程保护。按照设计要求及施工规范将桥墩中心点划分出来，放出穿越轴线，并根据现场情况放出穿越管段预制场地边线及施工便道和绕行路线。视施工机械及施工机具进出位置而确定施工焊接区域。以管线中心线为基准,管线一侧为管沟开挖时堆土区域，另一侧为管道焊接区域，如下图所示。ISggggSSgggggggggggSggSgaSgsSgesggsssssssgggssssssSgfiSgggaSSgggggg高速公路桥下穿越布置图3）穿越管段预制为降低对高速公
4、路桥梁的影响，减少管沟成型后的留置时间，穿越管段预制应在管沟开挖前进行。按设计要求对干线进行组对、焊接、探伤、防腐补口和试压。管道组对采用外对口器，焊接采用焊接工艺技术要求与一般地段相同。按设计和规范要求，对需进行单独试压的穿越主管道进行强度和严密性试压。试压前用自制清管器进行清管，然后在管段两端加封头、进水阀、放空阀和压力表，进行水压试验，试压用水采用洁净水，可用水罐车拉运。4）穿越段管沟开挖穿越段管沟开挖采用机械和人工相结合的方法进行，当地下有管道、电缆、光缆等障碍物时应采用人工开挖；当地下无障碍物时，应尽量用机械开挖。在穿越尽量做到挖填平衡，不破坏原始地貌，并保证施工完后桥下空间的正常使
5、用；施工必须做到保护桥墩基础设施前提下进行施工。首先对穿越段进行测量放线，标出管道轴线，开挖边线、施工作业边线，并应标出是否有地下管道、电缆等构筑物。用机械开挖时，沟底应留出0.2米的深度用人工修整。当开挖段地下水位较高时，可采用井点降水的办法降水。降水持续进行，直至各作业工序完成。机械开挖过程中严格控制开挖尺寸，减少挖机移动轨迹和幅度，避免都桥墩造成外损伤；在保证管线埋深要求的前提下尽量减少管沟挖深，把对桥梁桥墩基础的影响降到最低。5）穿越公路主管线穿越及回填当穿越需敷设套管时，可先进行套管敷设，回填恢复后再开挖发送沟进行主管线穿越。管沟开挖完成后按设计要求敷设套管。套管应伸出路基坡脚2米，
6、套管接缝采用沥青麻辫和防渗水沙浆灌缝，沥青麻辫使用前应在沥青锅中浸煮。按设计要求安装主管线聚乙烯支撑块，主管两端支撑块距套管端面500mm,中间各支撑块之间距离按不大于150Omm均分；开挖发送沟和接收坑进行主管线穿越。在进行穿越前应通知光缆施工部门进行套管内伴行光缆施工，并对套管内部脏物进行清扫，合格后方可进行主管道穿越。按设计要求用沥青麻辫套管和套管之间的承插口进行封堵，沥青麻辫使用前应在沥青锅中浸煮，按设计要求管道内采用细土回填后套管两端口不封堵。主管穿越时，事先通知光缆施工机组、阴极保护施工机组进行光缆和阴极保护的安装施工，并告知监理。在对管沟进行回填前应通知伴行光缆硅管施工部门对光缆
