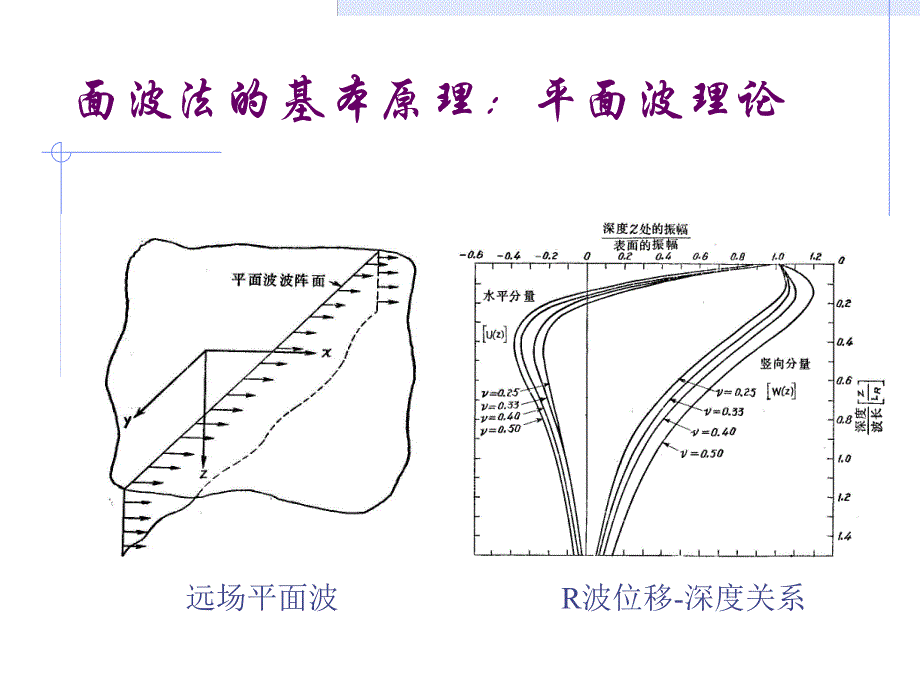

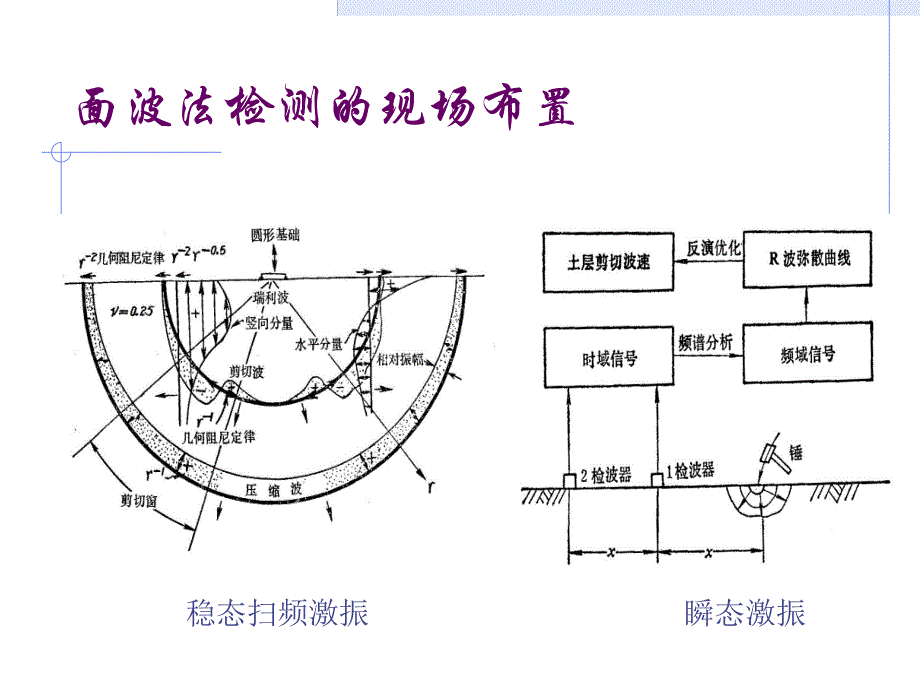

1、面波法检测地基波速中振源与测点布置的影响因素 面波法的基本原理:平面波理论远场平面波R波位移-深度关系面波法检测的现场布置稳态扫频激振瞬态激振双层地基的R波弥散曲线半波长反演理论:行吗?地基模型R波弥散曲线),/(12波长RLk点点-源距源距r r、测点间距、测点间距x x取法:取法:王贻荪 (1980):61.0rR(振幅近似)陈云敏等(1989):R/3x2R,xr 杨成林等(1993):R/3xR,xr Park 等(1999):5.0rR,xr 2测点1测点振源xr瞬态激振法相位分析稳态扫频激振法地基动力特性测试规范(GB/T 50269-97)对点-源距r、测点间距x无规定R波长确定
