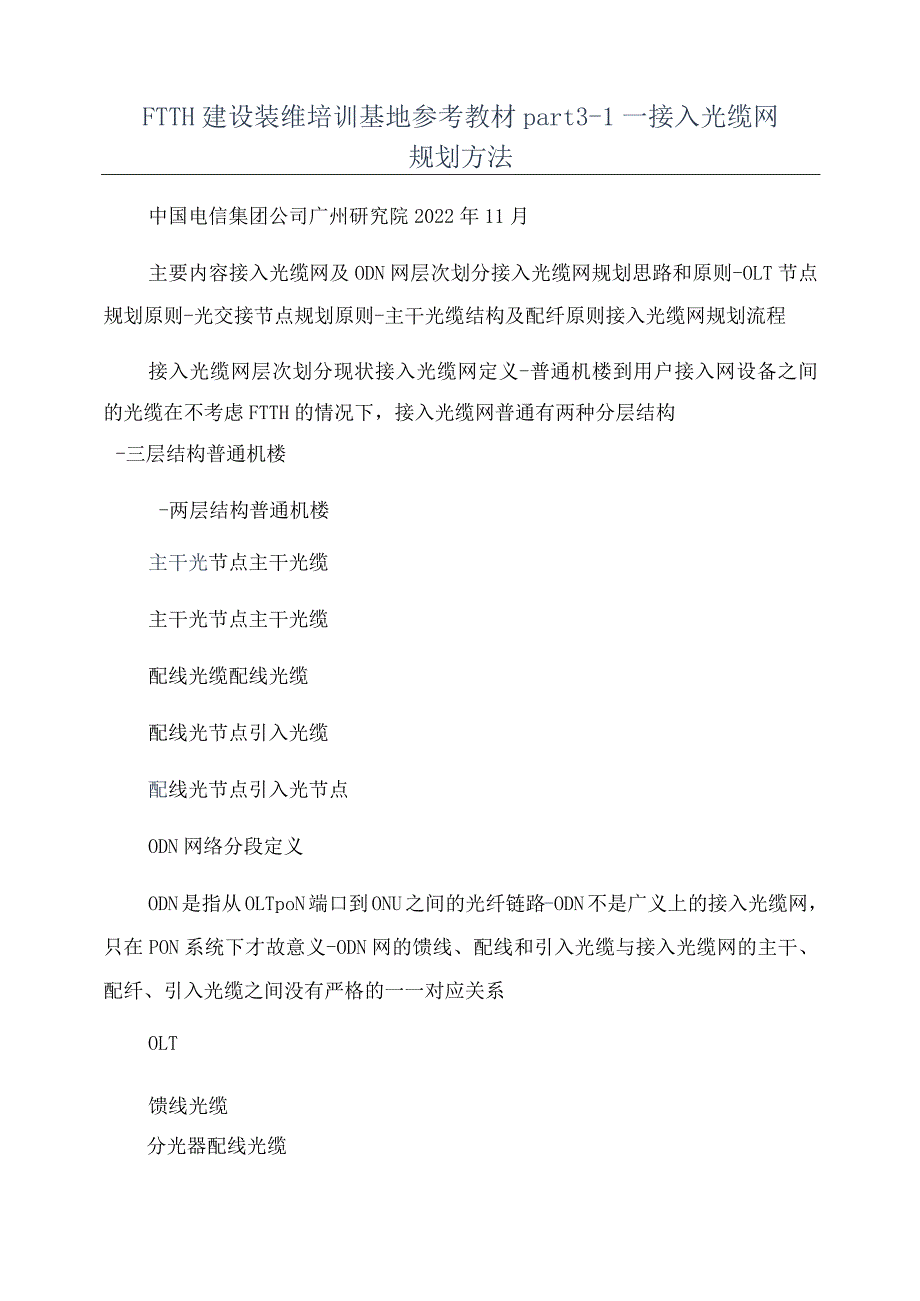

1、FTTH建设装维培训基地参考教材part3-1一接入光缆网规划方法中国电信集团公司广州研究院2022年11月主要内容接入光缆网及ODN网层次划分接入光缆网规划思路和原则-OLT节点规划原则-光交接节点规划原则-主干光缆结构及配纤原则接入光缆网规划流程接入光缆网层次划分现状接入光缆网定义-普通机楼到用户接入网设备之间的光缆在不考虑FTTH的情况下，接入光缆网普通有两种分层结构-三层结构普通机楼-两层结构普通机楼主干光节点主干光缆主干光节点主干光缆配线光缆配线光缆配线光节点引入光缆配线光节点引入光节点ODN网络分段定义ODN是指从OLTpoN端口到ONU之间的光纤链路-ODN不是广义上的接入光缆网

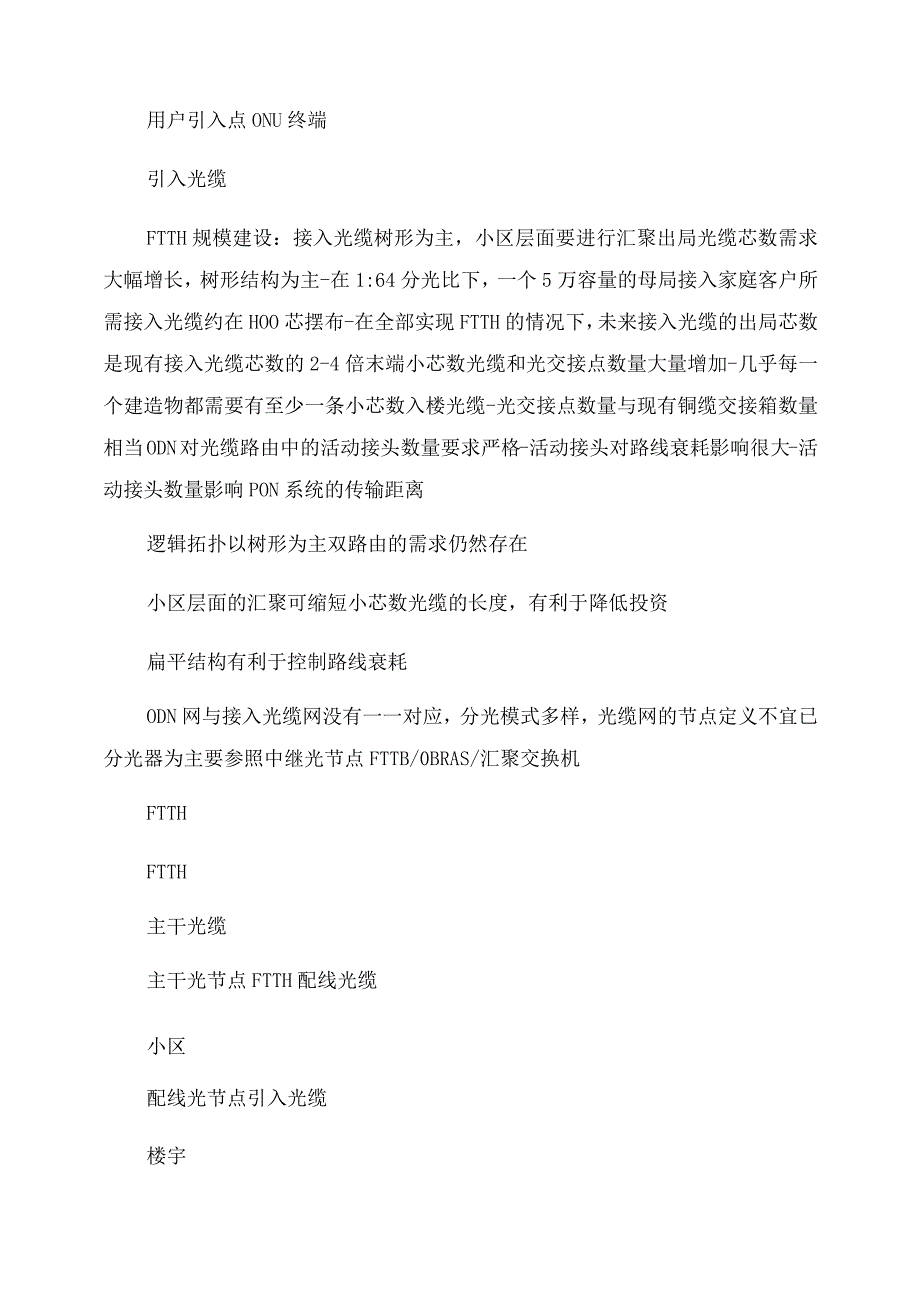

2、，只在PON系统下才故意义-ODN网的馈线、配线和引入光缆与接入光缆网的主干、配纤、引入光缆之间没有严格的一一对应关系OLT馈线光缆分光器配线光缆用户引入点ONU终端引入光缆FTTH规模建设：接入光缆树形为主，小区层面要进行汇聚出局光缆芯数需求大幅增长，树形结构为主-在1:64分光比下，一个5万容量的母局接入家庭客户所需接入光缆约在HOO芯摆布-在全部实现FTTH的情况下，未来接入光缆的出局芯数是现有接入光缆芯数的2-4倍末端小芯数光缆和光交接点数量大量增加-几乎每一个建造物都需要有至少一条小芯数入楼光缆-光交接点数量与现有铜缆交接箱数量相当ODN对光缆路由中的活动接头数量要求严格-活动接头对

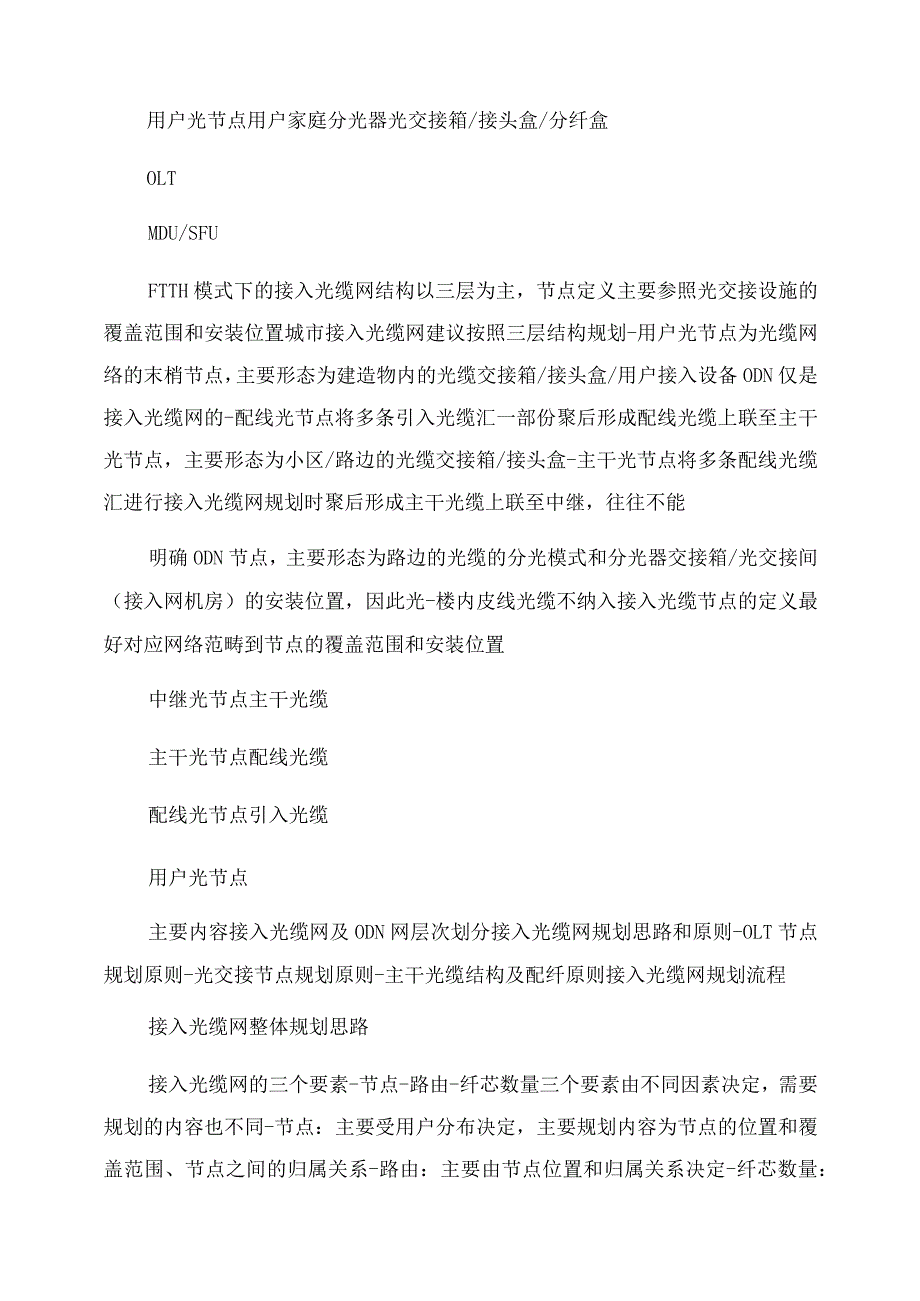

3、路线衰耗影响很大-活动接头数量影响PON系统的传输距离逻辑拓扑以树形为主双路由的需求仍然存在小区层面的汇聚可缩短小芯数光缆的长度，有利于降低投资扁平结构有利于控制路线衰耗ODN网与接入光缆网没有一一对应，分光模式多样，光缆网的节点定义不宜已分光器为主要参照中继光节点FTTB/0BRAS/汇聚交换机FTTHFTTH主干光缆主干光节点FTTH配线光缆小区配线光节点引入光缆楼宇用户光节点用户家庭分光器光交接箱/接头盒/分纤盒OLTMDU/SFUFTTH模式下的接入光缆网结构以三层为主，节点定义主要参照光交接设施的覆盖范围和安装位置城市接入光缆网建议按照三层结构规划-用户光节点为光缆网络的末梢节点，主
4、要形态为建造物内的光缆交接箱/接头盒/用户接入设备ODN仅是接入光缆网的-配线光节点将多条引入光缆汇一部份聚后形成配线光缆上联至主干光节点，主要形态为小区/路边的光缆交接箱/接头盒-主干光节点将多条配线光缆汇进行接入光缆网规划时聚后形成主干光缆上联至中继，往往不能明确ODN节点，主要形态为路边的光缆的分光模式和分光器交接箱/光交接间（接入网机房）的安装位置，因此光-楼内皮线光缆不纳入接入光缆节点的定义最好对应网络范畴到节点的覆盖范围和安装位置中继光节点主干光缆主干光节点配线光缆配线光节点引入光缆用户光节点主要内容接入光缆网及ODN网层次划分接入光缆网规划思路和原则-OLT节点规划原则-光交接节
5、点规划原则-主干光缆结构及配纤原则接入光缆网规划流程接入光缆网整体规划思路接入光缆网的三个要素-节点-路由-纤芯数量三个要素由不同因素决定，需要规划的内容也不同-节点：主要受用户分布决定，主要规划内容为节点的位置和覆盖范围、节点之间的归属关系-路由：主要由节点位置和归属关系决定-纤芯数量：主要由节点数量、每节点纤芯需求决定接入光缆网的规划整体思路-先规划节点再确定路由和纤芯数量-0LT节点作为最重要的节点，会影响网络布局，应优先规划-主干、配线和用户光节点的规划与用户分布相关，因此节点规划应该是自下而上的过程，即先规划挨近用户的节点，再规划配线、主干节点接入光缆网规划流程OLT节点规划规划OL
6、T节点数量、位置、覆盖范围用户光节点规划规划每一个片区的分光点数量分光点上行的引入光缆芯数选择光交接点规划规划光交接点数量、位置、覆盖范围规划主干光节点数量、位置、收敛的配线节点配线光节点上行的配线光缆芯数选择主干光缆规划规划主干光缆路由、纤芯配置和配纤方式主要内容接入光缆网及ODN网层次划分接入光缆网规划思路和原则-OLT节点规划原则-光交接节点规划原则-主干光缆结构及配纤原则接入光缆网规划流程OLT节点的规划原理OLT节点的规划目标-使得在实现FTTH规模覆盖的情况下，OLT机房和接入光缆的总投资最低影响OLT节点布局的两个因素-0LT机房投资：包括基本土建、配套电源空调等。主要受节点数量
7、影响，OLT节点越多，机房投资越高-FTTH用户接入的光缆投资：包括从用户节点到OLT机房的FTTH光缆投资。在一个确定的区域内，主要受OLT节点数量越多，用户光缆的长度越短，光缆投资越少。OLT节点的规划原理-在上述规划目标的前提下，目前主要有两种计算模型交换局所规划方法人民邮电出版社，1990年光纤接入网规划设计手册人民邮电出版社，2022年-两种模型在模型建立、数值取定和计算公式上略有区别，但最终结果相差不大数学模型OLT节点的设置原则-接入所有PoN用户的总体投资最低基本原理-总投资=OLT机房投资+光缆路线投资-根据总投资与OLT覆盖范围的关系,求出投资最低时的OLT覆盖面积设定-规
8、划区位正方形，边长为L公里，面积为S平方公里-PON用户密度为。户/平方公里-主干配线的收敛比为W-主干造价为500元/纤芯公里-OLT机房造价为30万元/个普通机楼总体投资分析路线投资-假设每一个OLT节点覆盖范围为a某a的长方形-单个OLT覆盖范围内的光缆总规模为L纤芯公里，则光缆投资PWOO某L-光缆总投资二P某S（a某a）机房投资-机房投资=300000某S（a某a）总投资二SawSM50023000002aa2a214保y）wd某dy4w（a003a）3a3w2OLT最经济覆盖半径当OLT覆盖范围为正方形时，对总投资求导，可在总投资最低时的OLT最经济覆盖范围（或者用户数）-考虑到实
9、际规划时OLT覆盖范围不一定为规则正方形，也不存在坐标系，因此定义OLT到最远用户的直线距离R为OLT的覆盖半径（即正方形对角线长度的1/2）,对于不同的用户密度，总投资最低时的OLT最经济覆盖半径有如下参考值：用户密度（户/平方公里）最经济覆盖半径（公里）OLT节点覆盖用户数（户）5004.081670010003.492430030002.423510060001.9244200100001.6252400-根据统计分析，直线距离是路线路由长度0.68倍经济敏感性分析900.00850.00800.00750.00700.00650.00600.00550.00500.003.872.74
10、2.241.941.731.581.461.371.291.221.171.121.07总投资接入光缆和设备的单位建设成本在不同地区比较接近，当规划区面积和用户密度一定时，总投资与OLT覆盖半径之间的敏感性会影响OLT节点覆盖范围的取值。设定规划实际总投资比理论最低投资高10%为可接受的结果，则在不同用户密度下，OLT的可接受覆盖半径及终局容量（规划建议值）为:规划区面积30平方公里，用户密度100Oo户/平方公里OLT覆盖半径与总投资的关系用户密度3000600010000用户密度3000600010000可接受最大值3.42.742.24可接受最大容量6933990064100322最经济
11、覆盖半径2.421.911.61最经济容量351284376451826可接受最小值1.731.461.22可接受最小容量179522557129759由此可见，实际上OLT节点规划容量在一个较大范围内（50%+100%之间）波动时，对总投资的影响不大（10盼。OLT规划原则OLT的规划原则-OLT节点应定位于汇聚以上网络节点，而不是作为接入设备使用。因此，对于不同的OLT布局方案，即使整体投资相差不大，也应尽量集中设置OLT节点。对于OLT节点的布局规划，在同等条件下，应更倾向于OLT集中部署方案。-0LT节点部署不应高于现有普通机楼，避免浮现大量占用中继光缆纤芯的情况；也不应低于干光节点，
12、避免浮现反向占用主干纤芯，导致纤芯方向混乱的情况。-0LT节点应选择机房条件好、管道路由丰富的现有普通机楼或者综合接入机房，原则上不应为OLT节点新建机房。-城市地区OLT节点应主要部署在现有的普通机楼。当普通机楼覆盖范围较大时，可考虑OLT节点下移。下移的OLT节点FTTH终局容量应根据用户密度覆盖2-4公里，终局容量在2-5万之间。对于用户密度较低的区域（如城乡结合部），0LT规划容量最低不得低于1万用户。-农村地区应依托现有普通机楼、支局所部署OLT节点。由于农村用户分布以点线形式分布为主，组网方式以FTTB/N为主，OLT节点的覆盖范围应按照PON系统的最大传送距离进行规划。主要内容接
13、入光缆网及ODN网层次划分接入光缆网规划思路和原则-OLT节点规划原则-光交接节点规划原则-主干光缆结构及配纤原则接入光缆网规划流程用户光节点规划原则用户光节点定义-用户建造物内的光交接设施，需要单独一条小芯数光缆的末端光节点用户光节点规划原则：每一个建造物规划为一个用户光节点-对于FTWO模式，每栋楼算作一个用户光节点（采用分散分光方式时，多个分光器算作一个用户光节点）-对于非PON接入用户（如重要政企客户、3G基站等），每一个客户算作一个用户光节点-用户光节点的性质纤芯需求路由需求引入光缆纤芯选择-PoN用户：按照每64家庭用户配置1芯-非PoN用户：按照6-24芯选择配线光节点规划原则配
14、线光节点在降低用户光缆建设投资中的作用-将多条小芯数光缆（6-24芯）汇聚为一条大芯数光缆（24芯以上），大芯数光缆的纤芯公里造价低于小芯数光缆-引入光缆通常利用率较低（30盼，通过配线光节点的汇聚，配线光缆的利用率可大幅上升，从而降低投资配线光节点规划原则-与OLT布局的模型类似，城市每6-16个用户光节点规划一个配线光节点-配线光节点应有明确的覆盖范围，在网络层级上相当于铜缆网的交接箱-配线光节点宜采用接头盒或者无跳接光交接箱的形式,可减少光缆路线中的活动接头数量配线光缆芯数选择-配线光缆芯数应依据下带的用户光节点引入光缆纤芯数取定，在配线节点没有分光器的情况下，配线光缆与引入光缆的汇聚比
