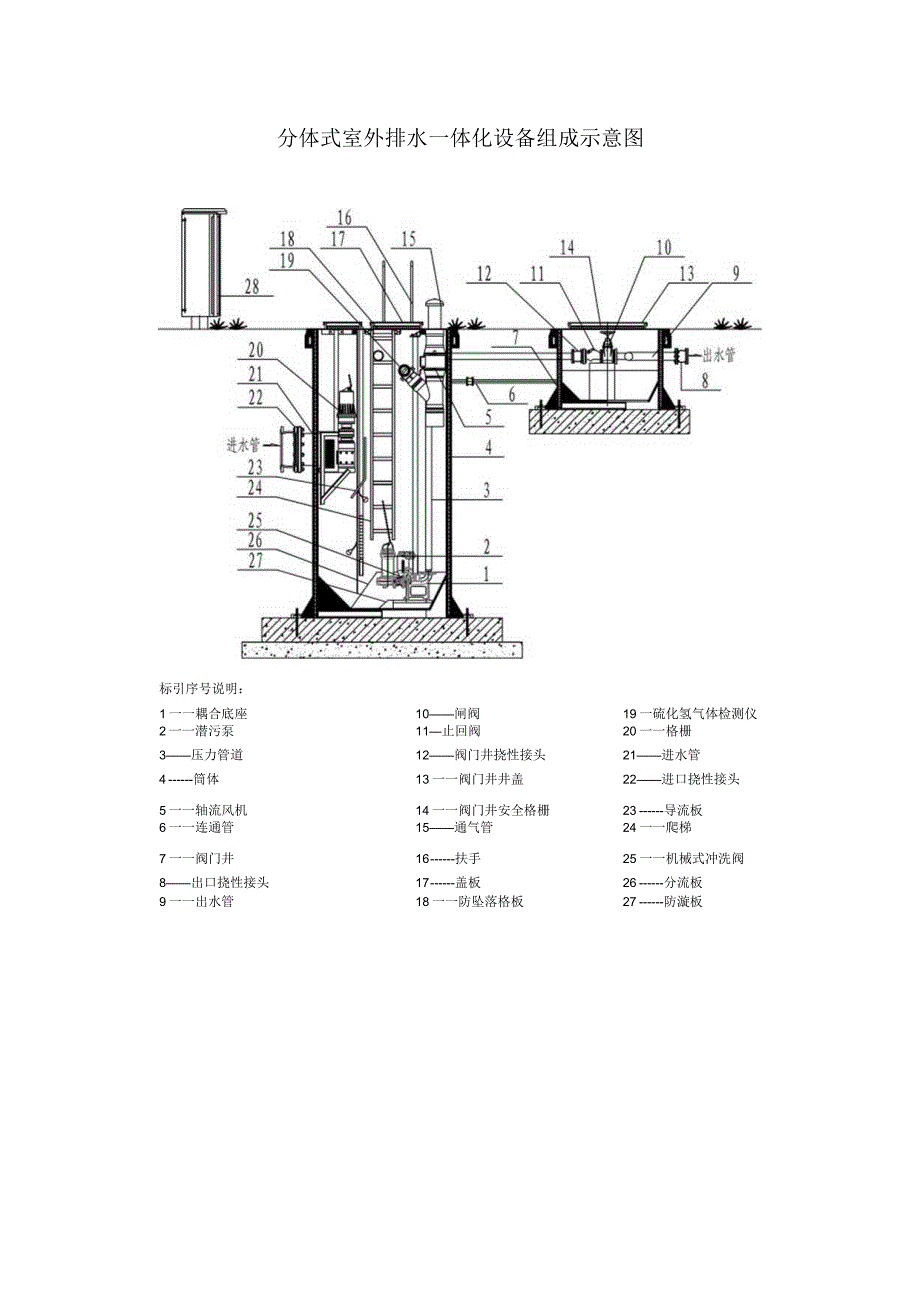

分体式室外排水一体化设备组成示意图标引序号说明：1一一耦合底座10闸阀19一硫化氢气体检测仪2一一潜污泵11止回阀20一一格栅3压力管道12阀门井挠性接头21进水管4筒体13一一阀门井井盖22进口挠性接头5一一轴流风机14一一阀门井安全格栅23导流板6一一连通管15通气管24一一爬梯7一一阀门井16扶手25一一机械式冲洗阀8出口挠性接头17盖板26分流板9一一出水管18一一防坠落格板27防漩板
