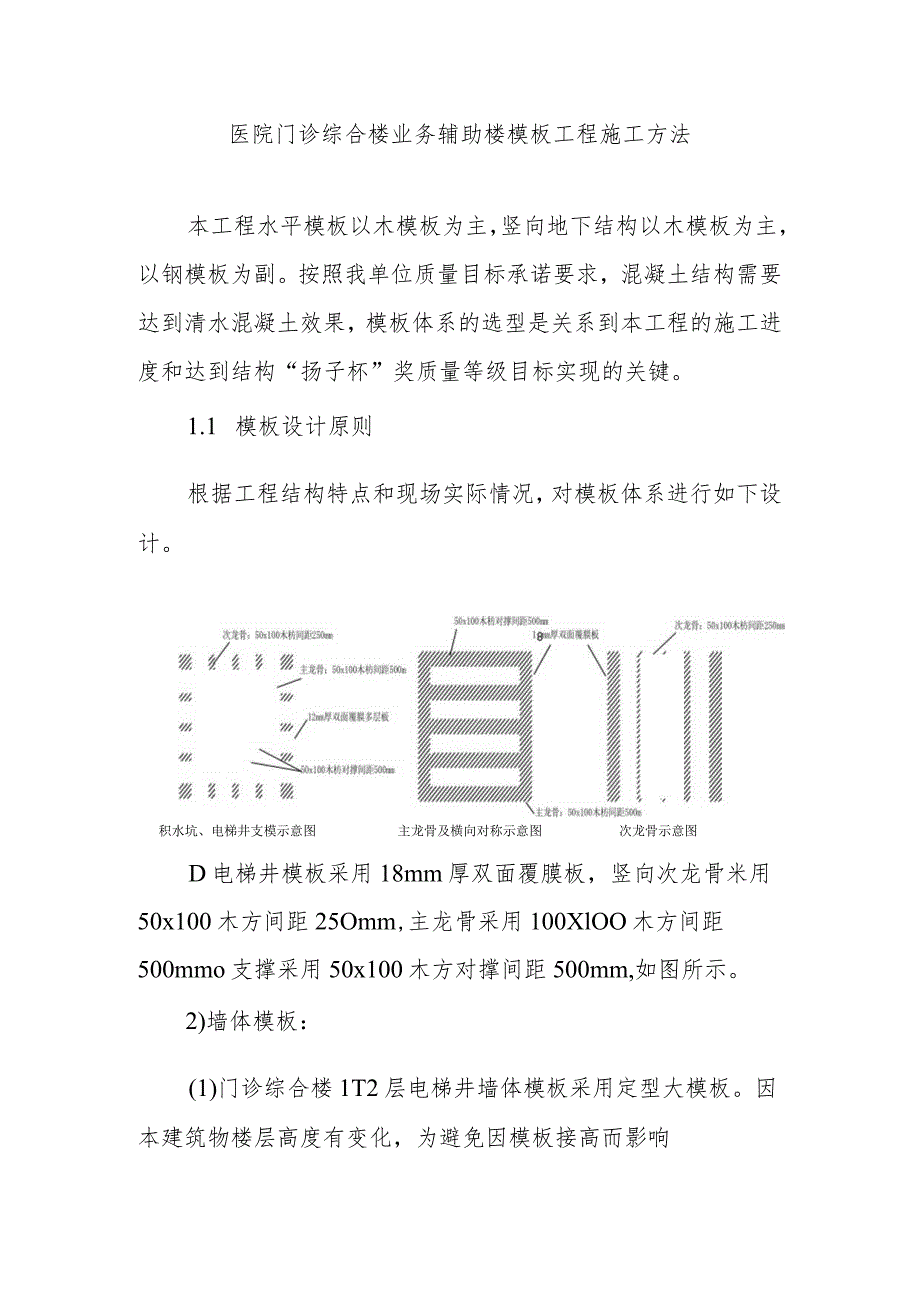

1、医院门诊综合楼业务辅助楼模板工程施工方法本工程水平模板以木模板为主,竖向地下结构以木模板为主,以钢模板为副。按照我单位质量目标承诺要求,混凝土结构需要达到清水混凝土效果,模板体系的选型是关系到本工程的施工进度和达到结构“扬子杯”奖质量等级目标实现的关键。1.1 模板设计原则根据工程结构特点和现场实际情况,对模板体系进行如下设计。积水坑、电梯井支模示意图主龙骨及横向对称示意图次龙骨示意图D电梯井模板采用18mm厚双面覆膜板,竖向次龙骨米用50x100木方间距25Omm,主龙骨采用100XlOO木方间距500mmo支撑采用50x100木方对撑间距500mm,如图所示。2)墙体模板:(1)门诊综合楼

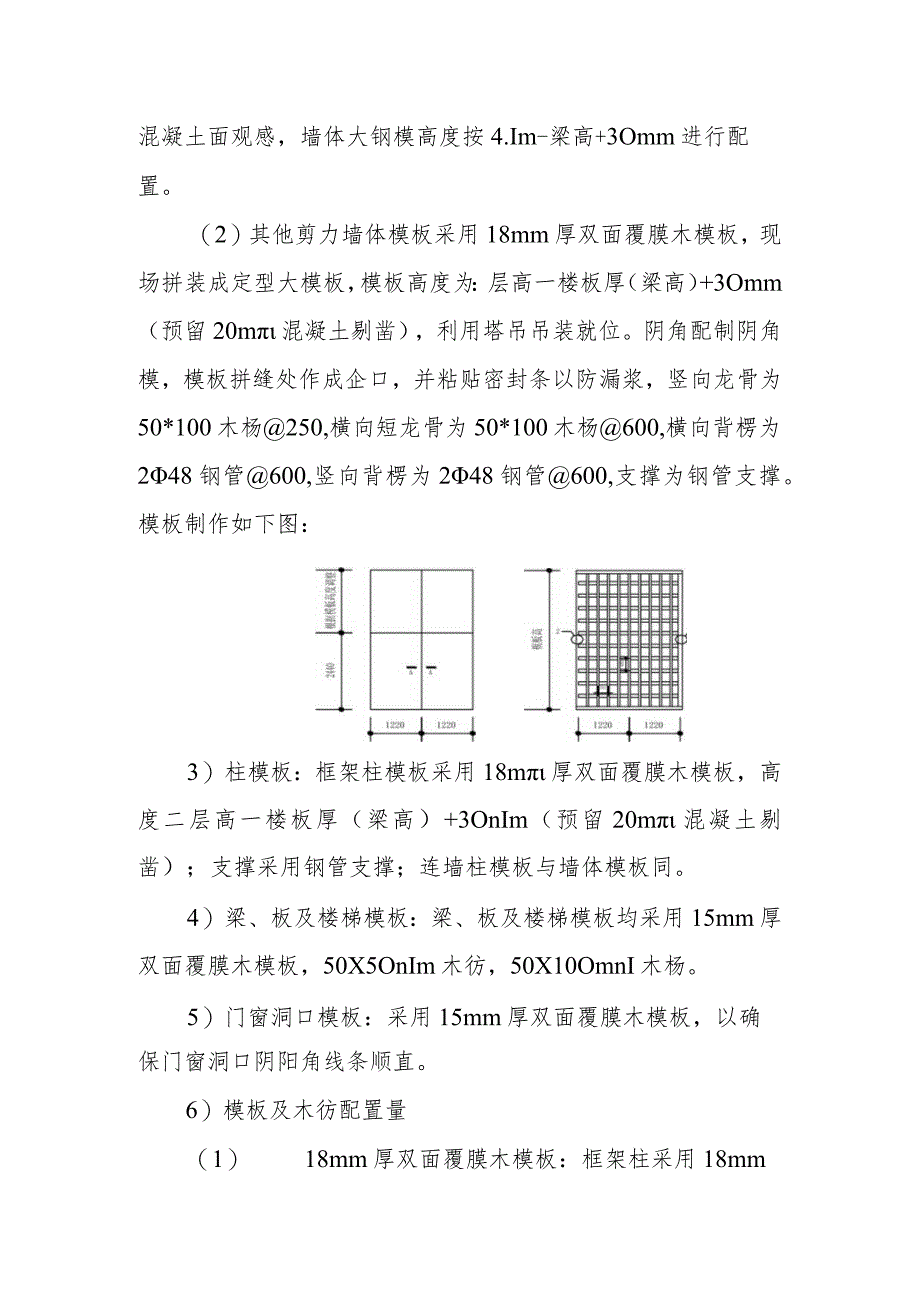

2、1T2层电梯井墙体模板采用定型大模板。因本建筑物楼层高度有变化,为避免因模板接高而影响混凝土面观感,墙体大钢模高度按4.Im-梁高+3Omm进行配置。(2)其他剪力墙体模板采用18mm厚双面覆膜木模板,现场拼装成定型大模板,模板高度为:层高一楼板厚(梁高)+3Omm(预留20m混凝土剔凿),利用塔吊吊装就位。阴角配制阴角模,模板拼缝处作成企口,并粘贴密封条以防漏浆,竖向龙骨为50*100木杨250,横向短龙骨为50*100木杨600,横向背楞为248钢管600,竖向背楞为248钢管600,支撑为钢管支撑。模板制作如下图:3)柱模板:框架柱模板采用18m厚双面覆膜木模板,高度二层高一楼板厚(梁高

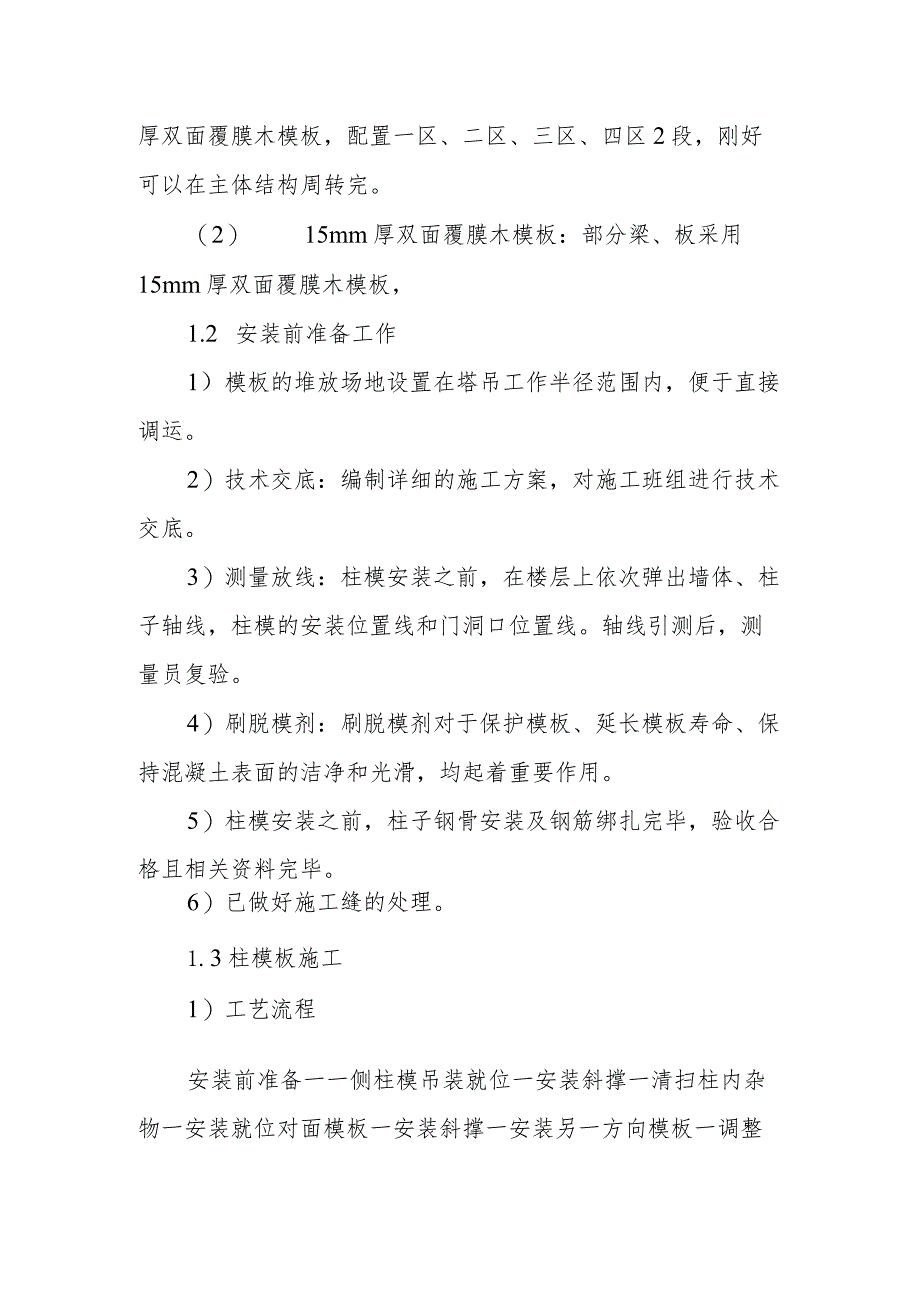

3、)+3OnIm(预留20m混凝土剔凿);支撑采用钢管支撑;连墙柱模板与墙体模板同。4)梁、板及楼梯模板:梁、板及楼梯模板均采用15mm厚双面覆膜木模板,50X5OnIm木彷,50X10OmnI木杨。5)门窗洞口模板:采用15mm厚双面覆膜木模板,以确保门窗洞口阴阳角线条顺直。6)模板及木彷配置量(1) 18mm厚双面覆膜木模板:框架柱采用18mm厚双面覆膜木模板,配置一区、二区、三区、四区2段,刚好可以在主体结构周转完。(2) 15mm厚双面覆膜木模板:部分梁、板采用15mm厚双面覆膜木模板,1.2 安装前准备工作1)模板的堆放场地设置在塔吊工作半径范围内,便于直接调运。2)技术交底:编制详细

4、的施工方案,对施工班组进行技术交底。3)测量放线:柱模安装之前,在楼层上依次弹出墙体、柱子轴线,柱模的安装位置线和门洞口位置线。轴线引测后,测量员复验。4)刷脱模剂:刷脱模剂对于保护模板、延长模板寿命、保持混凝土表面的洁净和光滑,均起着重要作用。5)柱模安装之前,柱子钢骨安装及钢筋绑扎完毕,验收合格且相关资料完毕。6)已做好施工缝的处理。1.3柱模板施工1)工艺流程安装前准备一一侧柱模吊装就位一安装斜撑一清扫柱内杂物一安装就位对面模板一安装斜撑一安装另一方向模板一调整模板位置一紧固对拉螺栓一斜撑加固一预检2)施工方法(1)支设前模板底部板面应平整,沿墙体边线向外3-5三贴好海绵条,检查柱模板编

5、号,检查模板是否清理干净,门窗洞口模板及预埋件是否安装到位。(2)采用塔吊将定型模板吊装就位,安装斜撑调整至模板与楼面呈75。,使其稳定座落于基准面上,并进行临时固定。(3)柱模板钢管支撑体系采用48钢管加快拆头斜撑,在斜撑钢管中部设横向钢管及反拉钢管一道,柱每个面设两道斜撑,所有斜撑通过扫地杆顶在距柱边2m的32预埋地锚筋上。1. 4墙体木模板施工1)工艺流程安装前准备一安装门窗口模板一一侧墙模吊装就位一安装斜撑一插入穿墙螺栓及塑料套管一清扫墙内杂物一安装就位另一侧墙模板一安装斜撑一穿墙螺栓穿过另一侧墙模一调整模板位置一紧固穿墙螺栓一斜撑固定一与相邻模板连接。2)施工方法(1)支设前模板底部

6、板面应平整,沿墙体边线向外3-5mm贴好海绵条,检查墙体模板编号,检查模板是否清理干净,门窗洞口模板及预埋件是否安装到位。(2)用塔吊将一侧大面墙模板按位置线吊装就位,安装斜撑调整至模板与地面呈75。,使其稳定座落于基准面上,并进行临时固定。(3)安装穿墙或对拉螺栓和支固塑料套管,将模板内部清理干净。(4)以同样的方法就位另一侧墙模板,使穿墙螺栓穿过模板并在螺栓杆端戴扣件和螺母,然后调整两块模板的位置和垂直,与此同时调整斜撑角度,合格后,固定斜撑,紧固斜撑,紧固全部穿墙螺栓的螺母。(5)采用同样的方法安装相邻模板及角模,模板安装完毕后,全面检查扣件、螺栓、斜撑是否紧固、稳定,模板拼缝及下口是否

7、严密。(6)模板采用钢管支撑体系。内墙对拉螺杆外套PVC套管,於浇筑完后拆出螺杆,既不用割除螺杆,螺杆又可周转使用。为避免割除螺杆时在墙上留下的痕迹影响清水聆效果,封模时在螺杆两端穿上15厚50X5Omm木模板,於浇筑及模板拆除后取出木塞子,伸入到凹坑内割除螺杆,然后用高标号1:2.5加微膨胀剂水泥砂浆添坑。(7)外墙内侧模板及内墙模板支撑系统采用48钢管加快拆头斜撑,在斜撑钢管中部设横向钢管及反拉钢管一道。在楼(底)板上预埋632地锚,斜撑钢管与地锚通过扫地杆相连。外墙外侧模板支撑系统采用碗扣脚手架横撑,竖向设水平及竖向钢管拉杆一道模板支设图如下:混凝土面标高工字形内掾2000内墙支模图外墙

8、支模图L5梁、板模板施工1)工艺流程弹Im线一搭设满堂脚手架(底部垫木杨)一调整梁底钢管标高一安装梁底模一安装顶撑并调平一安装梁侧模一墙边木杨(贴密封条)就位一摆设主次龙骨一铺设楼板模板一支撑架加固2)施工方法(1)楼板模板施工前应先弹InI线,根据Inl线搭设满堂脚手架;碗扣架立杆下垫好短木杨,放好梁位置线,采用吊线坠的方式将位置线引至钢管架上。(2)调整梁底钢管标高,调平后,铺设梁底模,梁底模两侧用扣件锁紧,防止梁底模跑位。(3)梁钢筋绑扎完毕后,封梁侧模,梁侧模应落在梁底模上,同时安装快拆头,调整板底碗扣架高度以满足层高要求。(4)铺设主次龙骨,按配置方案将模板摆放好,模板拼缝要严密,用

9、钉子把模板固定。楼板模板压在梁侧模上。(5)梁底模按照梁跨度的1%。3%。(6)梁板模板支撑采用碗扣式脚手架,设三道水平连接杆件,立杆在梁的位置进行调整,本工程梁侧模板采用“U型箍”加固,“U型箍”采用100X100短木杨制作,对拉螺杆穿过“U型箍”进行加固,边梁梁侧加钢管三角斜撑。(7)将主龙骨放在快拆头上,主龙骨间距1200mm,主龙骨上铺间距25OmnI的次龙骨,次龙骨接长时采用搭接形式,搭梁板支设详见下图:W6ffIoI)XIoo卡防制 作成睥程2 Ry一 ,下S3 = -4 -T Ni1.6楼梯模板施工楼梯模板施工前应根据实际层高放样,先支设平台模板,再支设楼梯底模板,然后支设楼梯侧

10、板,底模板超出侧模2-3cmo先在侧板内侧弹出楼梯底板厚度线和侧板位置线,侧模、踢步模板和踏步模板按图加工成型,现场组装,为了保证踏步板一次成型,踢步模板下口背杨倒45度角,便于铁抹子收光。为确保踏步线条尺寸的准确,踏步板的高度必须与楼梯踏步的高度一致,放样时,须预留出装修面层的厚度。楼梯模板支撑体系采用钢管加快拆头斜撑,中间设横向拉杆一道,侧模固定采用50X100的木杨固定。详见下图。楼梯踏步模板支设图楼梯模板支撑图1.7门窗洞口模板施工门窗洞口模板采用组合模板,门窗四周用活角铁夹组装,为加强刚度,内侧用木杨加固,施工时用401胶在门窗模两侧粘贴海棉条防止漏浆,确保棱角顺直美观。为保证窗下墙

11、的混凝土质量,在窗模下侧板上钻23个透气孔,便于排出振捣时产生的气泡。为防止门窗模纵向跑模,用短钢筋作为限位筋焊在附加筋上,以限制门窗模的位置。门窗洞口支模图1.8特殊部位施工1)墙、柱根部处理为确保墙、柱根部不烂根,在安装模板时,所有墙柱根部均需加砂浆找平层以防止混凝土浇筑时因漏浆而导致烂根。2)梁柱接头处理考虑到梁柱接头处阴阳角多,为确保线条顺直,要求模板接缝平整且缝隙小。模板边线平直,四角归方,接缝平整;梁底边、二次模板接头处和转角处均加垫IOmm厚海绵条以防止漏浆。1.9模板拆除1)模板拆除规定模板拆除均要以同条件混凝土试块的抗压强度报告为依据,填写拆模申请单,由项目工长和项目技术负责

12、人签字后方可生效执行。(1)侧模:在於强度能保证表面棱角不因拆除模板而受损坏后,方可拆除。(2)底模:构件跨度大于8m的聆强度达到设计强度的100%后,方可拆除。构件跨度小于8m的於强度达到设计强度的75%后,方可拆除。2)模板及支撑体系拆除方法(1)模板拆除顺序与安装顺序相反,先支后拆,后支先拆,先拆非承重模板,后拆承重模板,先拆纵墙模板后拆横墙模板,先拆外墙模板,再拆内墙模板。(2)板模拆除方法为:将旋转可调支撑向下退100nlm,使龙骨与板脱离,先拆主龙骨,再拆次龙骨,最后取顶板模。拆除时人站在碗扣架下,待顶板上木料拆完后,再拆钢管架。(3)拆除大跨度梁板模时,宜先从跨中开始,分别拆向两

13、端。当局部有於吸附或粘接模板时,可在模板下口接点处用撬棍松动,禁止敲击模板。(4)拆模时不要用力过猛,拆下来的材料要及时运走,整理拆下后的模板及时(5)后浇带模板及支撑体系不得拆除。(6)拆除时要注意成品保护,拆下后的模板及时清理干净,按规格分类放置整齐。1.lO模板维护与管理1)使用注意事项(I)墙、柱大模板及梁侧、梁底模板等预先制作的模板,应进行编号管理,模板宜分类堆放,以便于使用。(2)模板安装及拆除时,信号工到场指挥,起钩或落钩应轻起轻放,不准碰撞,不得使劲敲砸模板,以免模板变形。(3)加工好的模板不得随意在上面开洞,如确需开洞必须经过主管工长同意。(4)木模板根据尺寸不同分类堆放,需用何种模板直接拿取,不得将大张模板锯成小块模板使用。(5)拆下的模板应及时清理,如发现翘曲、变形、应及时修理,损坏的板面应及时进行修补。(6)水平结构模板支设后刷水溶性脱模剂。竖向结构采用腹膜胶合板模板时,使用前应刷水溶性脱模剂;采用大钢模支设时,使用前刷油性脱模剂。2)木模板的维护(1)木模板应放在室内或干燥通风处,露天堆放时要加以覆盖,模板底层应设垫木,使空气流通,防止受潮。(2)拆除后的多层板或竹胶合板应将模板面上的混凝土清理干净,将留在上面的钉子起出。并分类堆码整齐。
