《合成高分子防水卷材屋面防水层技术交底全套.docx》由会员分享，可在线阅读，更多相关《合成高分子防水卷材屋面防水层技术交底全套.docx（8页珍藏版）》请在第壹文秘上搜索。

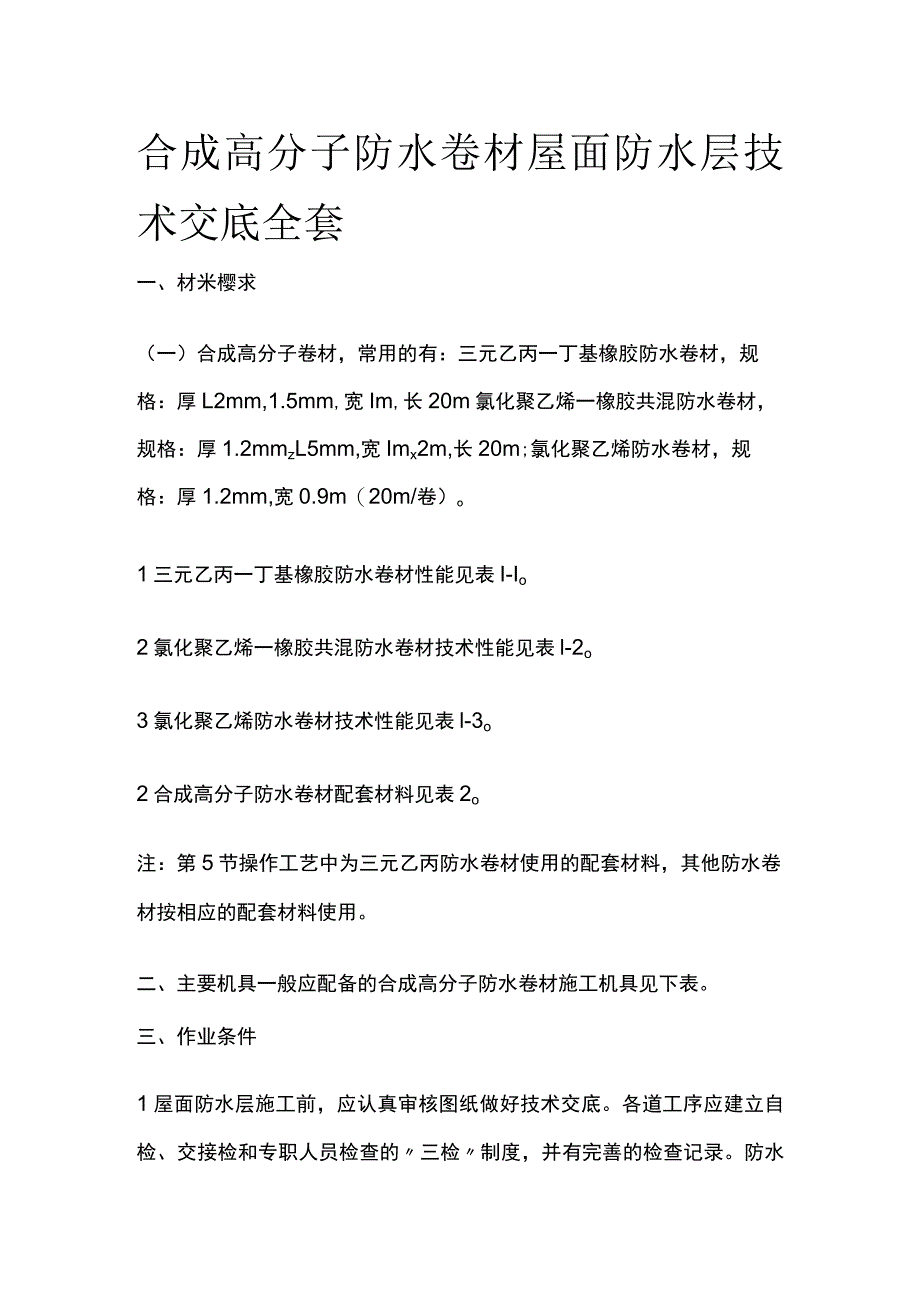

1、合成高分子防水卷材屋面防水层技术交底全套一、材米樱求（一）合成高分子卷材，常用的有：三元乙丙一丁基橡胶防水卷材，规格：厚L2mm,1.5mm,宽Im,长20m氯化聚乙烯一橡胶共混防水卷材，规格：厚1.2mmzL5mm,宽Imx2m,长20m;氯化聚乙烯防水卷材，规格：厚1.2mm,宽0.9m（20m/卷）o1三元乙丙一丁基橡胶防水卷材性能见表I-Io2氯化聚乙烯一橡胶共混防水卷材技术性能见表l-2o3氯化聚乙烯防水卷材技术性能见表l-3o2合成高分子防水卷材配套材料见表2o注：第5节操作工艺中为三元乙丙防水卷材使用的配套材料，其他防水卷材按相应的配套材料使用。二、主要机具一般应配备的合成高分子

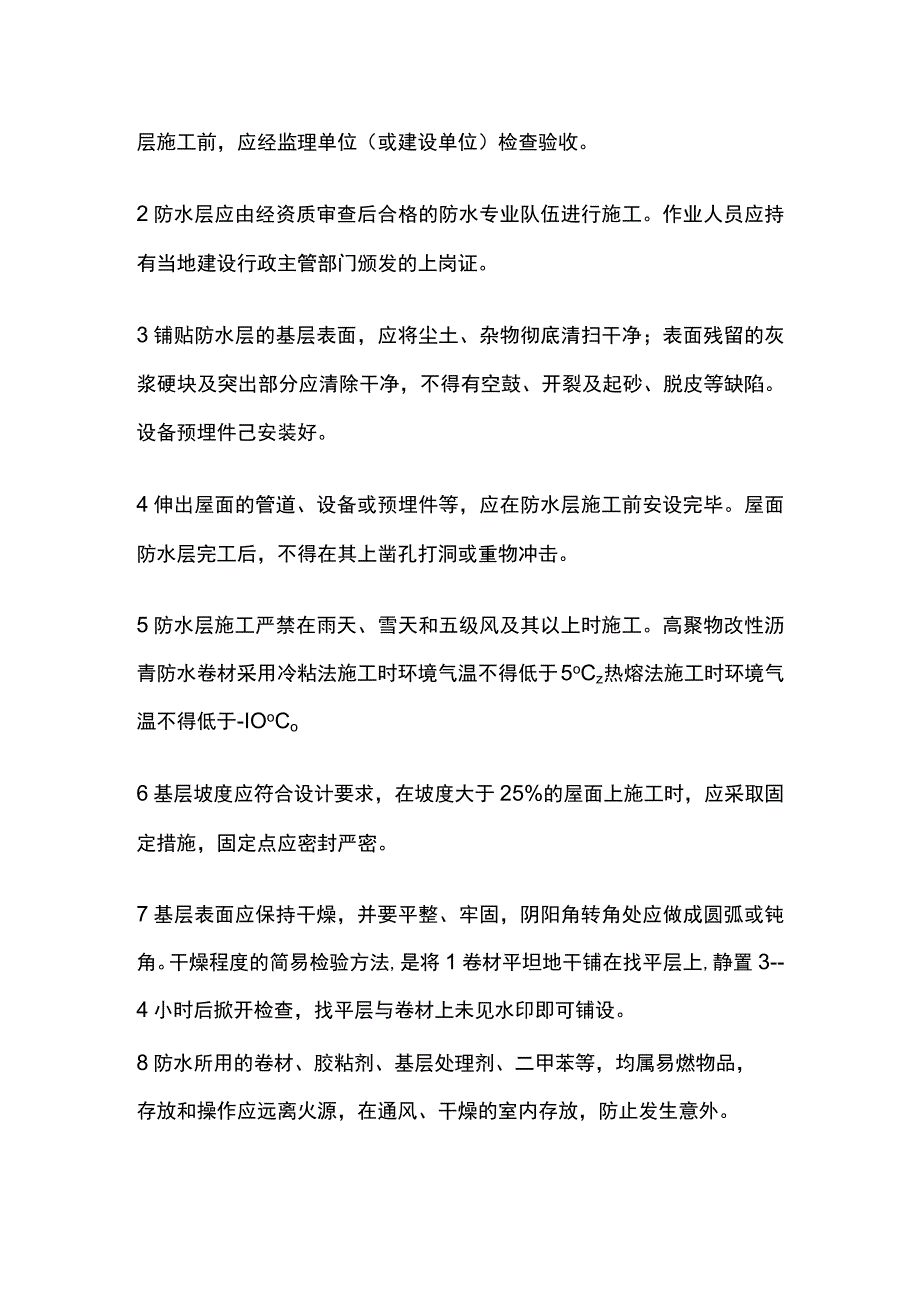

2、防水卷材施工机具见下表。三、作业条件1屋面防水层施工前，应认真审核图纸做好技术交底。各道工序应建立自检、交接检和专职人员检查的三检制度，并有完善的检查记录。防水层施工前，应经监理单位（或建设单位）检查验收。2防水层应由经资质审查后合格的防水专业队伍进行施工。作业人员应持有当地建设行政主管部门颁发的上岗证。3铺贴防水层的基层表面，应将尘土、杂物彻底清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。设备预埋件己安装好。4伸出屋面的管道、设备或预埋件等，应在防水层施工前安设完毕。屋面防水层完工后，不得在其上凿孔打洞或重物冲击。5防水层施工严禁在雨天、雪天和五级风及

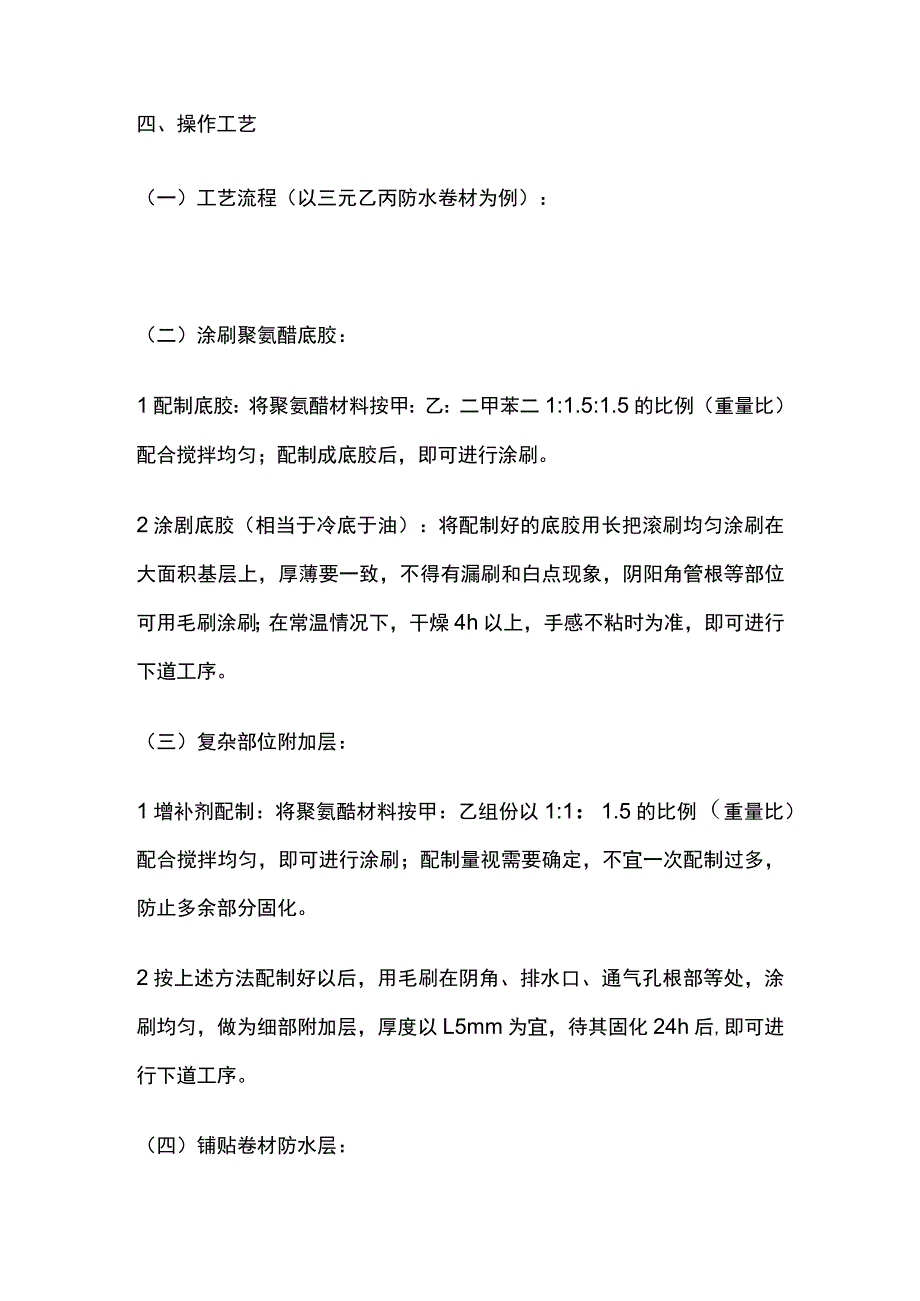

3、其以上时施工。高聚物改性沥青防水卷材采用冷粘法施工时环境气温不得低于5oCz热熔法施工时环境气温不得低于-IOoCo6基层坡度应符合设计要求，在坡度大于25%的屋面上施工时，应采取固定措施，固定点应密封严密。7基层表面应保持干燥，并要平整、牢固，阴阳角转角处应做成圆弧或钝角。干燥程度的简易检验方法,是将1卷材平坦地干铺在找平层上,静置3-4小时后掀开检查，找平层与卷材上未见水印即可铺设。8防水所用的卷材、胶粘剂、基层处理剂、二甲苯等，均属易燃物品，存放和操作应远离火源，在通风、干燥的室内存放，防止发生意外。四、操作工艺（一）工艺流程（以三元乙丙防水卷材为例）：（二）涂刷聚氨醋底胶：1配制底胶：
4、将聚氨醋材料按甲：乙：二甲苯二1:1.5:1.5的比例（重量比）配合搅拌均匀；配制成底胶后，即可进行涂刷。2涂剧底胶（相当于冷底于油）：将配制好的底胶用长把滚刷均匀涂刷在大面积基层上，厚薄要一致，不得有漏刷和白点现象，阴阳角管根等部位可用毛刷涂刷；在常温情况下，干燥4h以上，手感不粘时为准，即可进行下道工序。（三）复杂部位附加层：1增补剂配制：将聚氨酷材料按甲：乙组份以1:1：1.5的比例（重量比）配合搅拌均匀，即可进行涂刷；配制量视需要确定，不宜一次配制过多，防止多余部分固化。2按上述方法配制好以后，用毛刷在阴角、排水口、通气孔根部等处，涂刷均匀，做为细部附加层，厚度以L5mm为宜，待其固化
5、24h后,即可进行下道工序。（四）铺贴卷材防水层：1铺贴前在未涂胶的基层表而排好尺寸，弹出标准线，为铺好卷材创造条件。卷材铺贴方向应符合下列规定：屋面坡度小于3%时，卷材宜平行屋脊铺贴；屋面坡度在3%以上或屋面受震动时，卷材可平行或垂直屋脊铺贴：上下层卷材不得相互垂直铺贴。2铺贴卷材时，先将卷材摊开在平整、干净的基层上清扫干净，用长把滚刷蘸CX404（或其他合成高分子胶粘剂）胶均匀涂刷在卷材表面，在卷材接头部位应空出100mm不涂胶，刷胶厚度要均匀，不得有漏底或凝聚块存在。当胶粘剂静置10-2Omin干燥，指触不粘手时，用原来卷卷材的纸筒再卷起来，卷时要求端头平整，不得卷成竹笋状，并要防上进入
6、砂粒、尘土和杂物。3基层涂布胶粘剂:已涂的基层底胶干燥后,在其表面涂刷CX404胶，涂刷要用力适当，不要在一处反复涂刷，防止粘起底胶，形成凝聚块,影响铺贴质量。复杂部位可用毛刷均匀涂刷，用力要均匀，涂胶后指触不粘时，开始铺贴卷材。4铺贴时从流水坡度的下坡开始，先远后近的顺序进行，使卷材长向与流水坡度垂直，搭接顺流水方向。将已涂刷好CX404胶（粘结剂）预先卷好的卷材，穿入30mm,长1.5m的锹把或铁管，由二人抬起，将卷材一端粘结固定，然后沿弹好的标准线向另一端铺贴；操作时卷材不要拉的太紧每隔Im左右向标准线靠贴一下依次顺序对准线边铺贴，或将已涂好胶的卷材，按上述方法推着向后铺贴。但是无论采取
7、哪种方法铺贴均不得拉伸卷材，要防止出现皱折。铺贴卷材时要减少阴阳角的接头，铺贴平面与立面相连接的卷材，应由下向上进行，使卷材紧贴阴阳角，不得有空鼓或粘贴不牢等现象。5排除空气，每铺完一张卷材，应立即用干净的长把滚刷从卷材的一端开始在卷材的横方向顺序用力滚压一遍，以便将空气彻底排出。6为使卷材粘贴牢固，在排除空气后，用30kg重、300mm长的外包橡皮的铁提滚压一遍，立面用手持压馄滚压粘牢。（五）接缝处理：1在未涂刷CX404胶的长、短边100mm处，每隔Im左右用CX404胶涂一下，待其基本干燥后，将接缝翻开临时固定。2卷材接缝用丁基粘结剂粘结，先将A、B两组份材料，按1:1的（重量比）配合比
8、搅拌均匀，用毛刷均匀涂刷在翻开的接缝表面，待其干燥30min后（常温15min左右），即可进行粘合，从一端开始用手一边压合一边挤出空气；粘贴好的搭接处，不允许有皱折、气泡等缺陷，然后用铁辑滚压一遍；沿卷材边缘用聚氨酯密封膏封闭。（六）卷材末端收头：为使卷材末端收头粘贴牢固，防止翘边和渗水漏水，用聚氨酯密封膏等密封材料封闭严密后，再除刷一层聚氨酯涂膜防水材料。防水层铺贴不得在雨天、雪天、大风天施工。（七）保护层：参照高聚物改性沥青防水卷材屋面保护层做法。五、质量标准（一）主控项目：1防水卷材及其配套材料的质量，应符合设计要求。2卷材防水层不得有渗漏和积水现象。3卷材防水层在檐口、檐沟、天沟、水落
9、口、泛水、变形缝和伸出屋面管道的防水构造，应符合设计要求。（二）一般项目：1卷材的搭接缝应粘结或焊接牢固，密封应严密，不得扭曲、皱折和翘边。2卷材防水层的收头应与基层粘结，钉压应牢固，密封应严密。3卷材防水层的铺贴方向应正确，卷材搭接宽度的允许偏差为-IOmm。4屋面排汽结构的排汽道应纵横贯通，不得堵塞；排汽管应安装牢固，位置应正确，封闭应严密。六、成品保护1己铺贴好的卷材防水层，应及时采取保护措施，不得损坏，以免造成隐患。2穿过屋面、墙面等处的管根，不得损伤变位。3变形缝、水落口等处施工中临时堵塞的废纸、麻绳、塑料布等，完工后应及时清理出去，保持管内、口内畅通无阻。4防水层施工完成后，应及时
10、做好保护层。5施工时不得污染墙面等部位。七、应注意的问题1空鼓：卷材防水层空鼓，发生在找平层与卷材之间，且多在卷材的接缝处，其原因是防水层中存有水分，找平层不干，含水率过大；空气排除不彻底，卷材没有粘贴牢固。施工中应控制基层含水率，并应把住各道工序的操作关。2渗漏：渗水、漏水发生在穿过屋面管根、出水口、伸缩缝和卷材搭接处等部位。伸缩缝未断开，产生防水层撕裂：其他部位由于粘贴不牢、卷材松动或衬垫材料不严、有空隙等；接搓处漏水原因是甩出的卷材未保护好，出现损伤和撕裂，或基层清理不干净，卷材搭接长度不够等。施工中应加强检查，严格执行工艺规程认真操作。3屋面防水施工中应严格按照北京市建筑工程施工安全操作规程中的有关规定做好安全防护，避免发生安全事故。4屋面防水施工中用于溶解基层处理剂的有机溶剂应有专人妥善保管,特别是甲醛及苯类溶剂应采取有效措施防止中毒。
