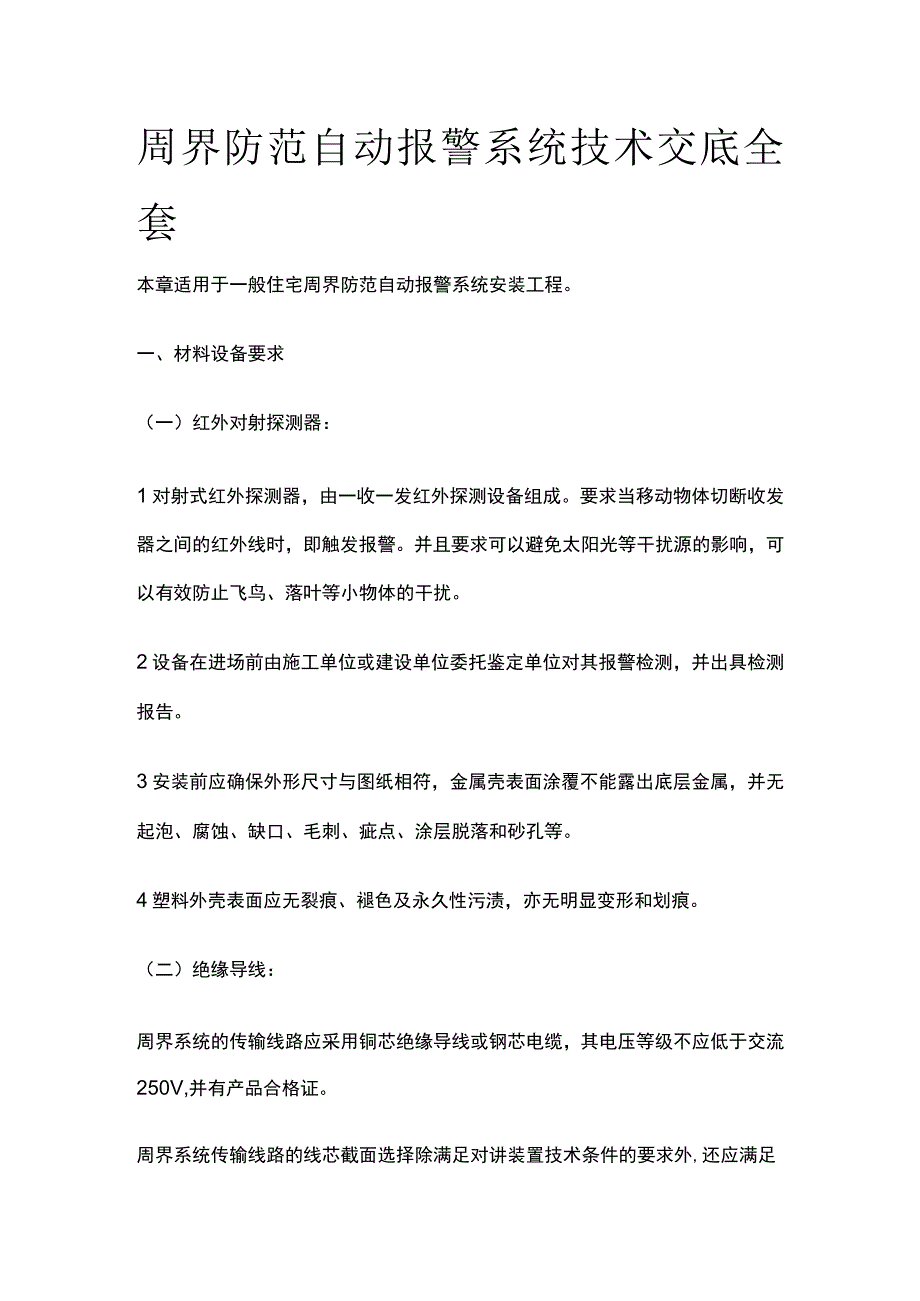

1、周界防范自动报警系统技术交底全套本章适用于一般住宅周界防范自动报警系统安装工程。一、材料设备要求（一）红外对射探测器：1对射式红外探测器，由一收一发红外探测设备组成。要求当移动物体切断收发器之间的红外线时，即触发报警。并且要求可以避免太阳光等干扰源的影响，可以有效防止飞鸟、落叶等小物体的干扰。2设备在进场前由施工单位或建设单位委托鉴定单位对其报警检测，并出具检测报告。3安装前应确保外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。4塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。（二）绝缘导线：周界系统的传输线路应采用铜芯绝缘导

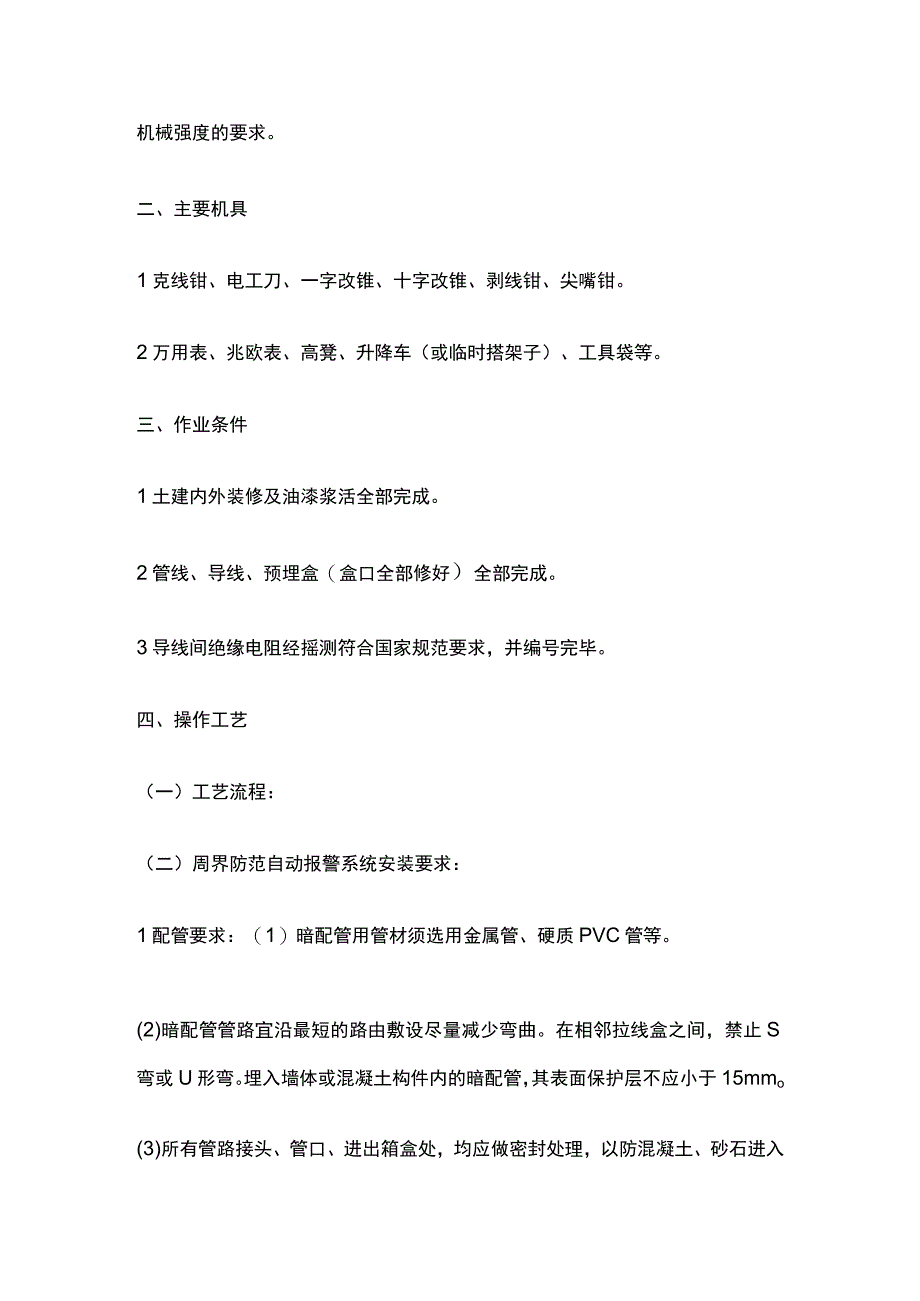

2、线或钢芯电缆，其电压等级不应低于交流250V,并有产品合格证。周界系统传输线路的线芯截面选择除满足对讲装置技术条件的要求外,还应满足机械强度的要求。二、主要机具1克线钳、电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳。2万用表、兆欧表、高凳、升降车（或临时搭架子）、工具袋等。三、作业条件1土建内外装修及油漆浆活全部完成。2管线、导线、预埋盒（盒口全部修好）全部完成。3导线间绝缘电阻经摇测符合国家规范要求，并编号完毕。四、操作工艺（一）工艺流程：（二）周界防范自动报警系统安装要求：1配管要求：（1）暗配管用管材须选用金属管、硬质PVC管等。(2)暗配管管路宜沿最短的路由敷设尽量减少弯曲。在相邻拉线盒

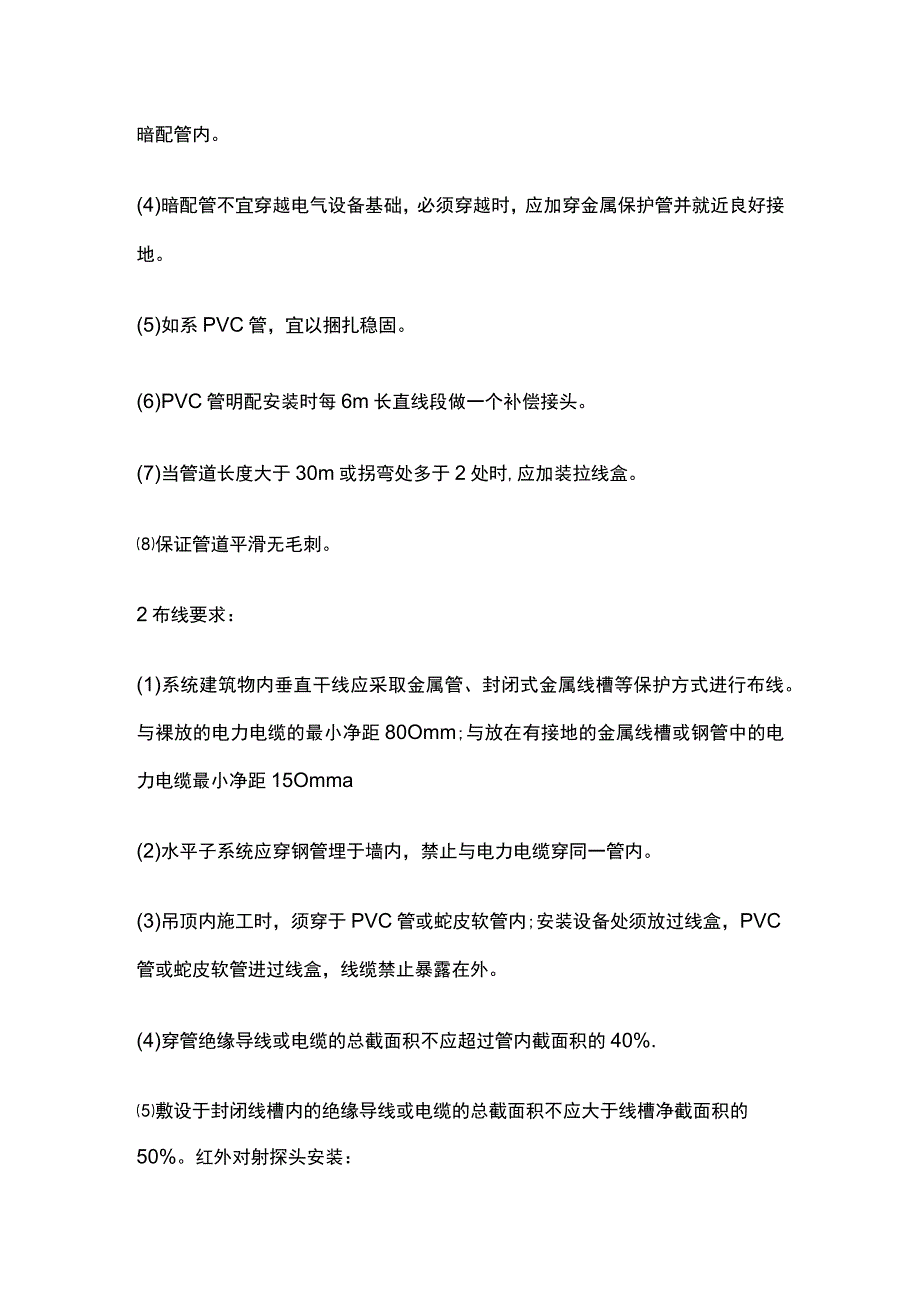

3、之间，禁止S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其表面保护层不应小于15mmo(3)所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、砂石进入暗配管内。(4)暗配管不宜穿越电气设备基础，必须穿越时，应加穿金属保护管并就近良好接地。(5)如系PVC管，宜以捆扎稳固。(6)PVC管明配安装时每6m长直线段做一个补偿接头。(7)当管道长度大于30m或拐弯处多于2处时,应加装拉线盒。保证管道平滑无毛刺。2布线要求：(1)系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。与裸放的电力电缆的最小净距80Omm;与放在有接地的金属线槽或钢管中的电力电缆最小净距15Omma
4、(2)水平子系统应穿钢管埋于墙内，禁止与电力电缆穿同一管内。(3)吊顶内施工时，须穿于PVC管或蛇皮软管内;安装设备处须放过线盒，PVC管或蛇皮软管进过线盒，线缆禁止暴露在外。(4)穿管绝缘导线或电缆的总截面积不应超过管内截面积的40%.敷设于封闭线槽内的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%。红外对射探头安装：1将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出，用剥线钳剥去绝缘外皮，露出线芯1015mm(注意不要碰掉线号套管)，按照产品说明与探头连接。2一台防停电电源可带十对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。其他有关要求见产品技术说
5、明书。3系统中每个边界接口应有唯一的编码与之对应，按照产品说明进行编码；在系统正常使用前必须对接入系统中的边界接口进行注册，注册方法见产品说明。(三)管理机安装：管理机是一台符合探测器运行条件的PC机。按照PC机放置标准配置中心控制室。按照产品说明周界防范自动报警运行软件装入计算机。（四）调试验收：周界防范自动报警系统各种设备的系统调试，由局部到系统进行。在调试过程中应遵照公安部颁发的中华人民共和国公共安全行业标准，深入检查各部件和设备安装是否符合规范要求。在各种设备系统联接与试运转过程中，应由有关厂家参加协调,进行统一系统调试，发现问题及时解决，并做好详细的统调记录。经过统调无误后，再请公安
6、有关部门、建设单位的主要负责人及技术专家进行验收，确认合格后办理交验手续，交付使用。五、质量标准（一）主控项目：1红外对射探测器要求使用防水型，安装时必须严格按设计图要求加以区别。必须达到红外对射探测器周边无破损，牢固可靠，并采取防尘和防潮措施。2端子箱安装可参照配电箱安装工艺标准，导线的压接必须达到牢固可靠，线号正确齐全。3器具的接班接零X呆护措施和其他安全要求必须符合施工规范规定。检验方法：实测或检查记录。4导线规格必须符合设计要求和国家标准的规定。检验方法：观察检查。(二)一般项目：1红外对射探测器：要保证接收器在有效范围内接收到发射器发射过来的线束并要求同组红外对射探测器保持在同一水平
