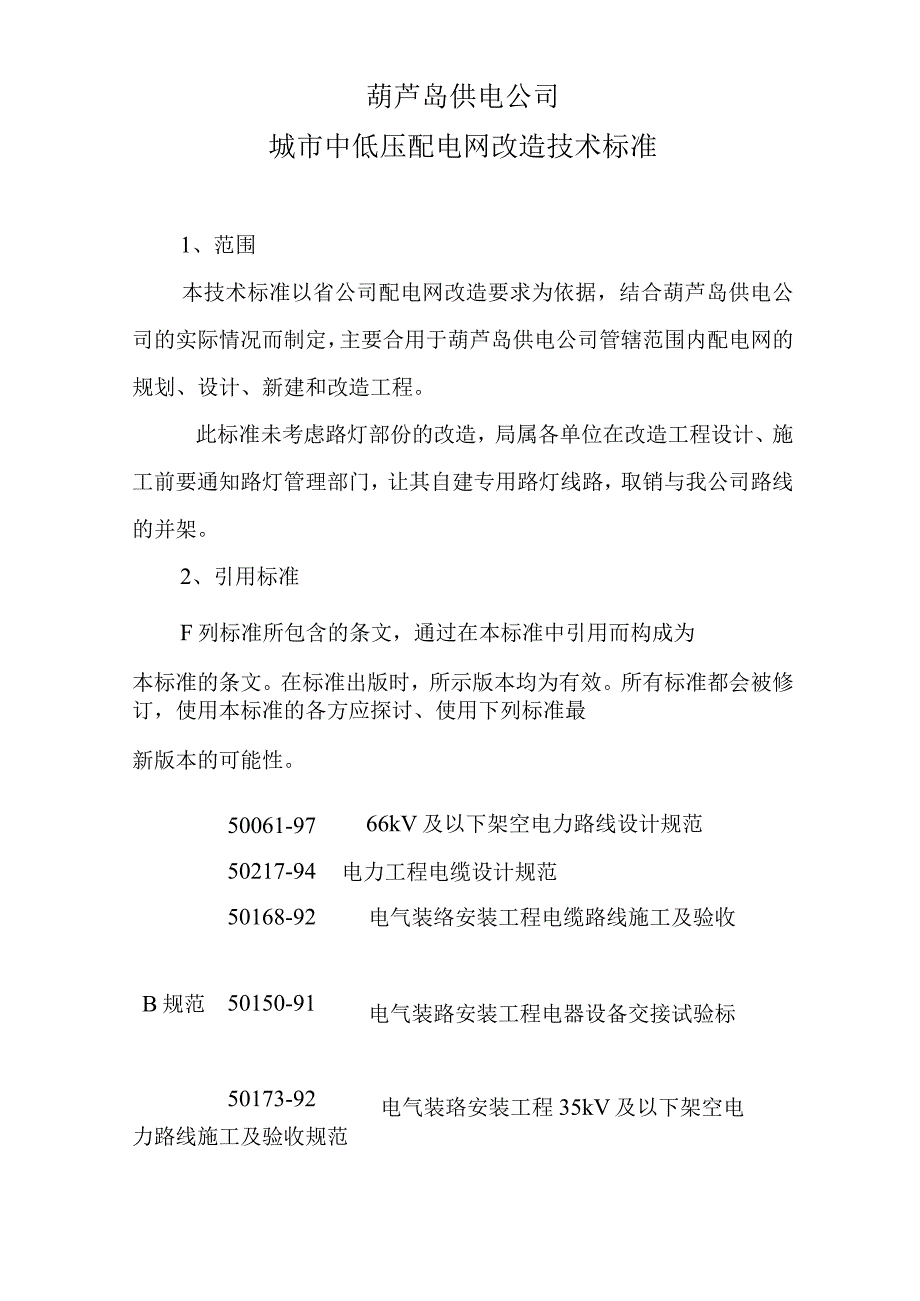

1、葫芦岛供电公司城市中低压配电网改造技术标准1、范围本技术标准以省公司配电网改造要求为依据，结合葫芦岛供电公司的实际情况而制定，主要合用于葫芦岛供电公司管辖范围内配电网的规划、设计、新建和改造工程。此标准未考虑路灯部份的改造，局属各单位在改造工程设计、施工前要通知路灯管理部门，让其自建专用路灯线路，取销与我公司路线的并架。2、引用标准F列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。B规范50061-9750217-9450168-9250150-9150173-9266kV及以

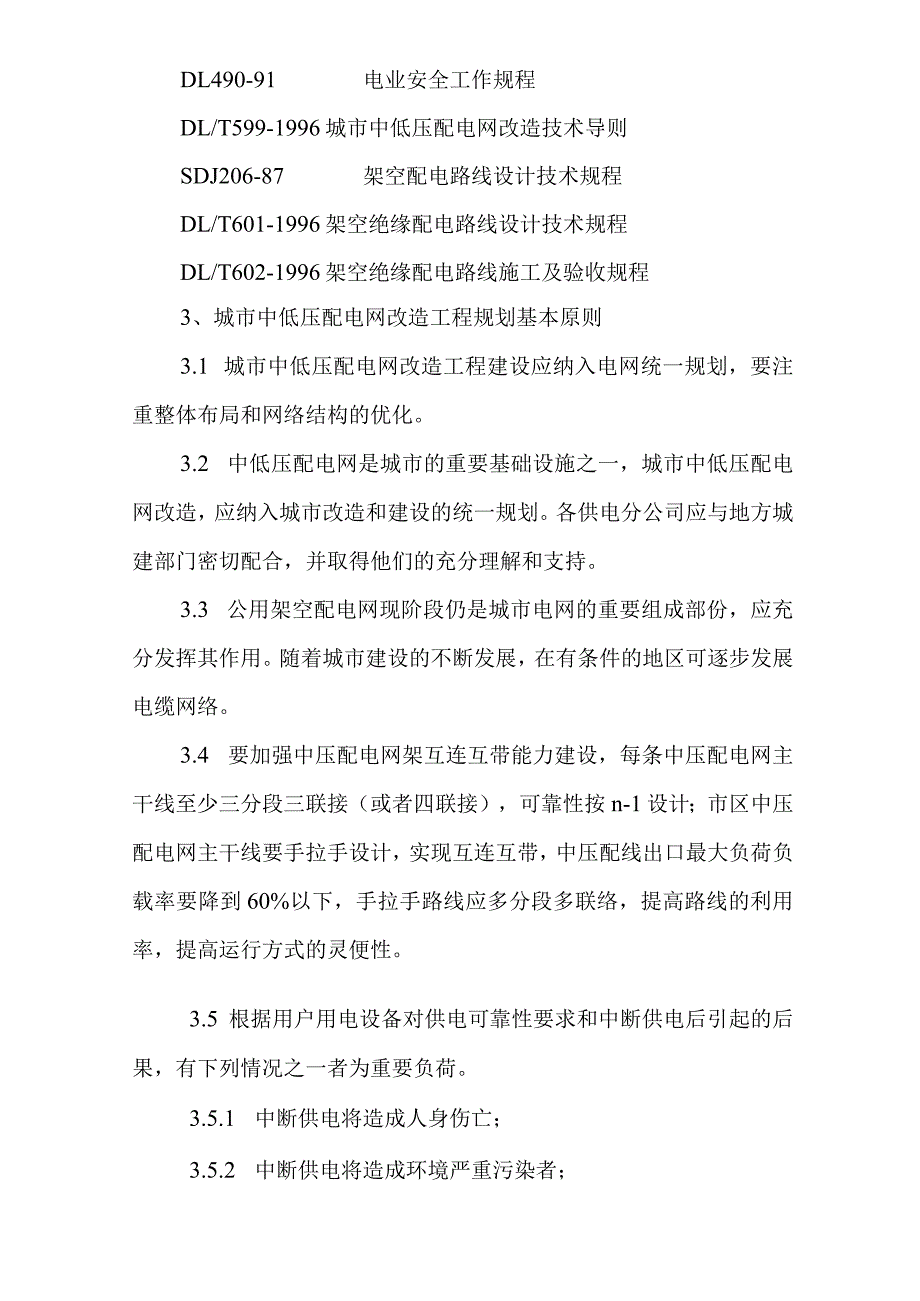

2、下架空电力路线设计规范电力工程电缆设计规范电气装络安装工程电缆路线施工及验收电气装路安装工程电器设备交接试验标电气装珞安装工程35kV及以下架空电力路线施工及验收规范DL490-91电业安全工作规程DL/T599-1996城市中低压配电网改造技术导则SDJ206-87架空配电路线设计技术规程DL/T601-1996架空绝缘配电路线设计技术规程DL/T602-1996架空绝缘配电路线施工及验收规程3、城市中低压配电网改造工程规划基本原则3.1 城市中低压配电网改造工程建设应纳入电网统一规划，要注重整体布局和网络结构的优化。3.2 中低压配电网是城市的重要基础设施之一，城市中低压配电网改造，应纳入
3、城市改造和建设的统一规划。各供电分公司应与地方城建部门密切配合，并取得他们的充分理解和支持。3.3 公用架空配电网现阶段仍是城市电网的重要组成部份，应充分发挥其作用。随着城市建设的不断发展，在有条件的地区可逐步发展电缆网络。3.4 要加强中压配电网架互连互带能力建设，每条中压配电网主干线至少三分段三联接（或者四联接），可靠性按n-1设计；市区中压配电网主干线要手拉手设计，实现互连互带，中压配线出口最大负荷负载率要降到60%以下，手拉手路线应多分段多联络，提高路线的利用率，提高运行方式的灵便性。3.5 根据用户用电设备对供电可靠性要求和中断供电后引起的后果，有下列情况之一者为重要负荷。3.5.1

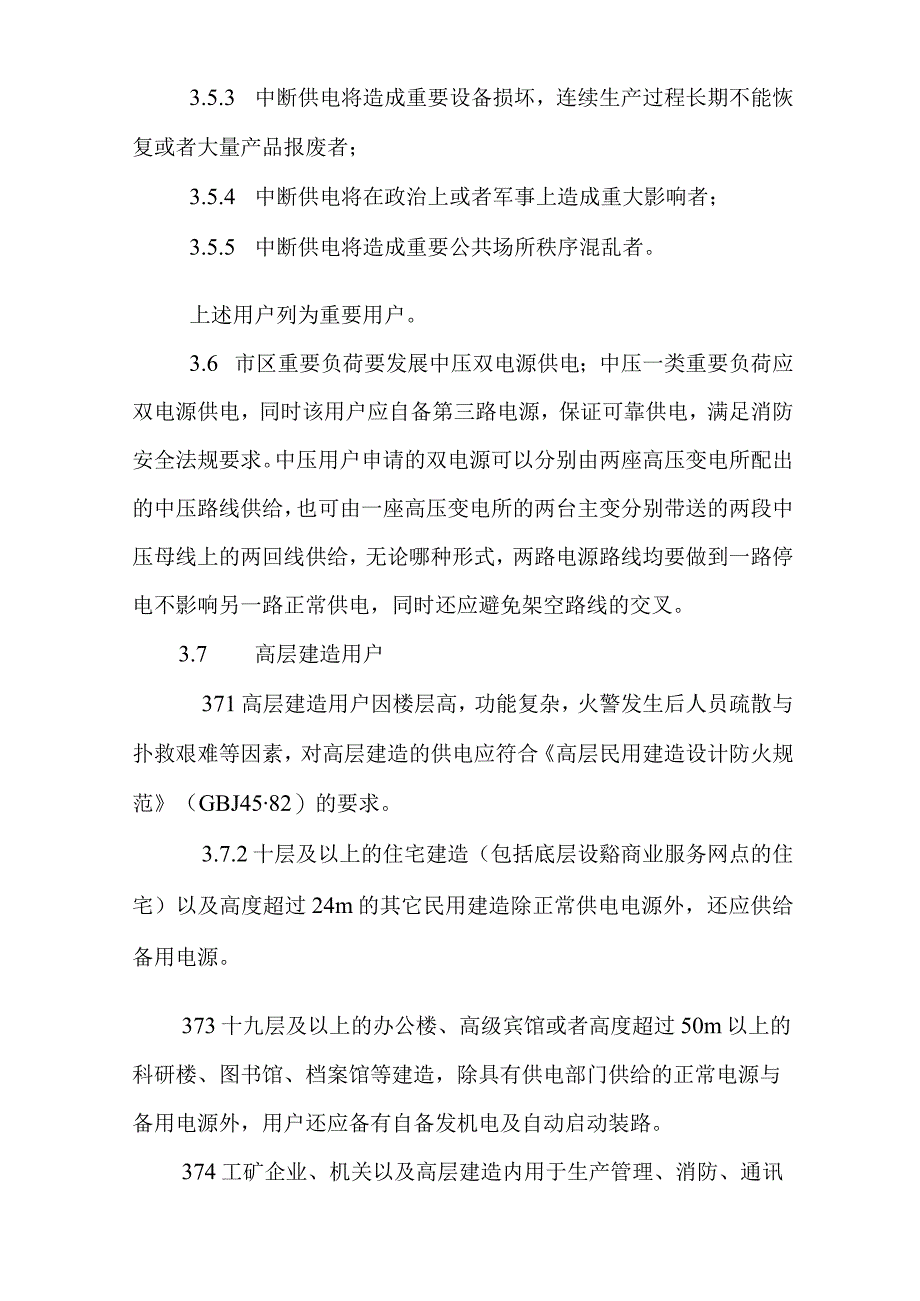

4、 中断供电将造成人身伤亡；3.5.2 中断供电将造成环境严重污染者；3.5.3 中断供电将造成重要设备损坏，连续生产过程长期不能恢复或者大量产品报废者；3.5.4 中断供电将在政治上或者军事上造成重大影响者；3.5.5 中断供电将造成重要公共场所秩序混乱者。上述用户列为重要用户。3.6 市区重要负荷要发展中压双电源供电；中压一类重要负荷应双电源供电，同时该用户应自备第三路电源，保证可靠供电，满足消防安全法规要求。中压用户申请的双电源可以分别由两座高压变电所配出的中压路线供给，也可由一座高压变电所的两台主变分别带送的两段中压母线上的两回线供给，无论哪种形式，两路电源路线均要做到一路停电不影响另一
5、路正常供电，同时还应避免架空路线的交叉。3.7 高层建造用户371高层建造用户因楼层高，功能复杂，火警发生后人员疏散与扑救艰难等因素，对高层建造的供电应符合高层民用建造设计防火规范（GBJ4582）的要求。3.7.2十层及以上的住宅建造（包括底层设谿商业服务网点的住宅）以及高度超过24m的其它民用建造除正常供电电源外，还应供给备用电源。373十九层及以上的办公楼、高级宾馆或者高度超过50m以上的科研楼、图书馆、档案馆等建造，除具有供电部门供给的正常电源与备用电源外，用户还应备有自备发机电及自动启动装路。374工矿企业、机关以及高层建造内用于生产管理、消防、通讯等的计算机应急电源，应由用户用蓄电
6、池组或者不间断电源机组解决。375高层建造应根据供电方式预留变电所和电度表的适当位珞，变电所根据负荷大小，可以集中布貉，也可以分扩散谿，还可以在建造物内分在几层、分别在负荷中心布1.1.6 设谿在高层建造物内的变电所应采用干式变电器和无油开关的配电装路。1.1.7 贴附在高层建造外侧的变电所应采用无油开关和干式变电器，如采用充油变电器时必须设络在专用房间内。高层建造物的配电室、变压器室、低压配电室等，必须有火灾报警装络和自动灭火装珞。3.8 充分利用城市街路路径资源，在满足中压架空路线规划供电能力、供电可靠性、供电灵便性和经济性前提下，将城市3、4级街路作为中压架空主干路线路径，提高供电能力，
7、必要时局部地段可采用同塔多回线供电。3.9 为减少专用线所占用的空中通道，提高设备利用率，中压配电线尽量不设专线，如用户有特殊要求，应尽量采用地下敷设电缆路线的形式。3.10 两座高压变电所之间不设专用中压配电联络线，但每条中压路线均应尽量形成联络两个变电所的形式，各线所带负荷应留出裕度，以保证线与线之间的互带。3.11 适应城市主要街路发展需要，城市主要街路、广场、标志性建造旁的中压架空路线应减少拉线、过道拉线、拉线杆、顶杆、变台，尽量减少低压架空路线，非直线电杆可采用薄壁钢管混凝土杆或者钢管杆，并进行优化、美化设计,使之与周围环境协调一致。3.12 中压路线要深入负荷中心支持低压电网，缩短
8、低压供电半径；电源布点要遵循密布点短半径、均衡分布原则，提高低压配电网供电能力和适应性，提高供电可靠性、经济性和电压质量。3.13 中压主干线按10-15年的负荷发展要求设计，市区要实现环网供电开环运行。主干线导线截面一次选定，在不满足需要时，可另设新路线或者插入新的高压变电站。3.14 葫芦岛地区的IOKV配电网应按照各供电分公司的管辖范围分成若干个相对独立的区域配电网，分界线应尽量利用河流、铁路和主要道路等明显标志，分区的范围应随着情况的变化及时调整。IOKV各条路线也应有相对稳定的供电范围，尽量避免互相交叉。3.15 凡能产生谐波电源使系统电压波形畸变的用电设备（如可控硅整流设备、电弧炉
9、、电气化铁路、交流弧焊机等），这种用户注入电网的谐波电流及电压畸变必须符合电力系统谐波管理暂行规定（SD12684）的要求，否则应采取措施，如加装有源或者无源滤波器，对加速波动的谐波源采用静止无功补偿装路，电力电容器加装串联电抗器等。3.16 冲击负荷及波动负荷其电压允许波动和闪变必须符合GB1232690电能质量一电压允许波动和闪变规定，超过规定时，应采取必要的技术措施加以限制。4城市中低压配电网改造工程建设标准4.1 中压架空配电路线4.1.1 城市中低压配电网改造工程选用的配电设备，应具备技术经济比较合理、检修预试周期长、少维护或者免维护的设备，提高配电设备选型标准，保证配电网安全、可靠
10、、经济运行。4.1.2 中压架空绝缘路线合用于：可靠性要求较高线路、人口稠密地区、外力短路频发地区、同塔架设多回路线、配电路线“树线”矛盾尖锐地段、路径狭窄安全距离不足等情况，其它情况下采用架空裸导线路线；架空绝缘线宜采用紧凑罗列方式架设，架空路线导线罗列方式选取应有利于带电作业开展。4.1.3 导线截面按经济电流密度选择，同时校核最大运行方式下电压降；中压分支线截面按最大负荷电流选择，同时校核电压降，适当留有发展余度，导线截面型号不宜过多，宜选并规范到四至五种型号；葫芦岛地区导线截面应选用：主干线：24Omm2主分支线：120mm2150mm2次分支线：70nw及以上4.L4中压绝缘导线的选
11、用原则为：1）、导线的绝缘厚度选用3.4mm。2）、导线带有半导体层。3）、绝缘层采用交联聚乙稀材料。4）、铝导线部份经过挤压处理。5）、无特殊原因不选用带钢芯导线。4.1.5 市内架空配电路线档距不宜超过45米，郊区档距不宜超过65米，有特殊要求和交叉跨越路线档距按设计要求选定。导线罗列方式为：单回采用水平罗列；双回同杆并架采用倒三角罗列；三回同杆并架采用水平罗列或者燕翅式排歹U；四回同杆并架采用燕翅式罗歹U（燕翅式罗列只合用绝缘线）。4.1.6 架空配电路线杆塔宜采用环型预应力水泥电杆；市区中压路线可采用15-18米杆，郊区中压路线可采用12-15米电杆，耐张杆、转角杆、分歧杆、终端杆选用
12、大梢径水泥加强杆，打拉线艰难的耐张杆塔可采用钢管杆或者钢包水泥杆。4.1.7 中压配电路线引流线的连接选用带力距螺栓的并沟线夹（法马通产品）或者选用创通并沟线夹。架空绝缘线连接后的裸露部份应用绝缘护罩或者密封胶带加以密封。引流线与开关设备的连接采用压接型双孔设备线夹。4.1.8 中压主干线可安装柱上无油负荷开关作为路线分段和联网，主干线联网开关和分段开关二侧装设刀闸（刀闸额定电流为1000A）；小负荷分支中压路线,采用跌落式熔断器保护（负荷容量不超过IoOOKVA）；大负荷分支中压路线，采用柱上断路器保护或者跌落式分段器保护；分支柱上开关电源侧、高压户进户侧应安装隔离刀闸；主干路线适当位谿和分
13、支路线第一棵杆安装路线故障指示器（短路和接地二合一指示器）。主干路线和分支路线适当位谿安装接地环,已满足验电、挂地线的需求。4.1.9 为取得合理的经济效益，配网设备的短路容量要做到合理控制，使开关的开断电流及设备热稳定电流得到合理配合，以降低电网的造价。短路电流普通不应超过16KA,经过技术论证后可超过此规定，但应采取限制措施。中压柱上开关普通采用有省内成熟运行经验、少维护或者免维护、国际品牌（或者其国内合作）的六氟化硫或者真空开关设备。开关的安装采用H柱形式。4.1.10 中压柱上开关选用的原则为：1）、开关带有电动机构或者手动机构预留电动机构位貉和插口。2）、绝缘介质选用硅橡胶或者环氧树
14、脂。3）、外壳体选用不锈钢壳体。4）、指针及分、合位路标志带有夜光显示功能。5）、适合于柱上安装。4.1.11 中压跌落式熔断器选用高强瓷或者复合绝缘跌落式熔断器，跌落式熔断器短路开断电流依据安装地点短路电流水平确定，市区中压配电路线跌落式熔断器短路开断电流选择12.5千安；中压避雷器选用带有防爆脱离功能的复合外套金属氧化物避雷器。4.2 电缆路线4.2.1 电缆路线选用原则：1 ）、架空路线走廊艰难，技术上、安全上架空不能满足要求的。2）、城市主干道，狭窄街道、广场、高层建造地区，主要风景旅游区及有特殊要求的场所。3）、负荷密度较高的市中心区和开辟区、商业区。4）、建造面积较大的新建、改建居
