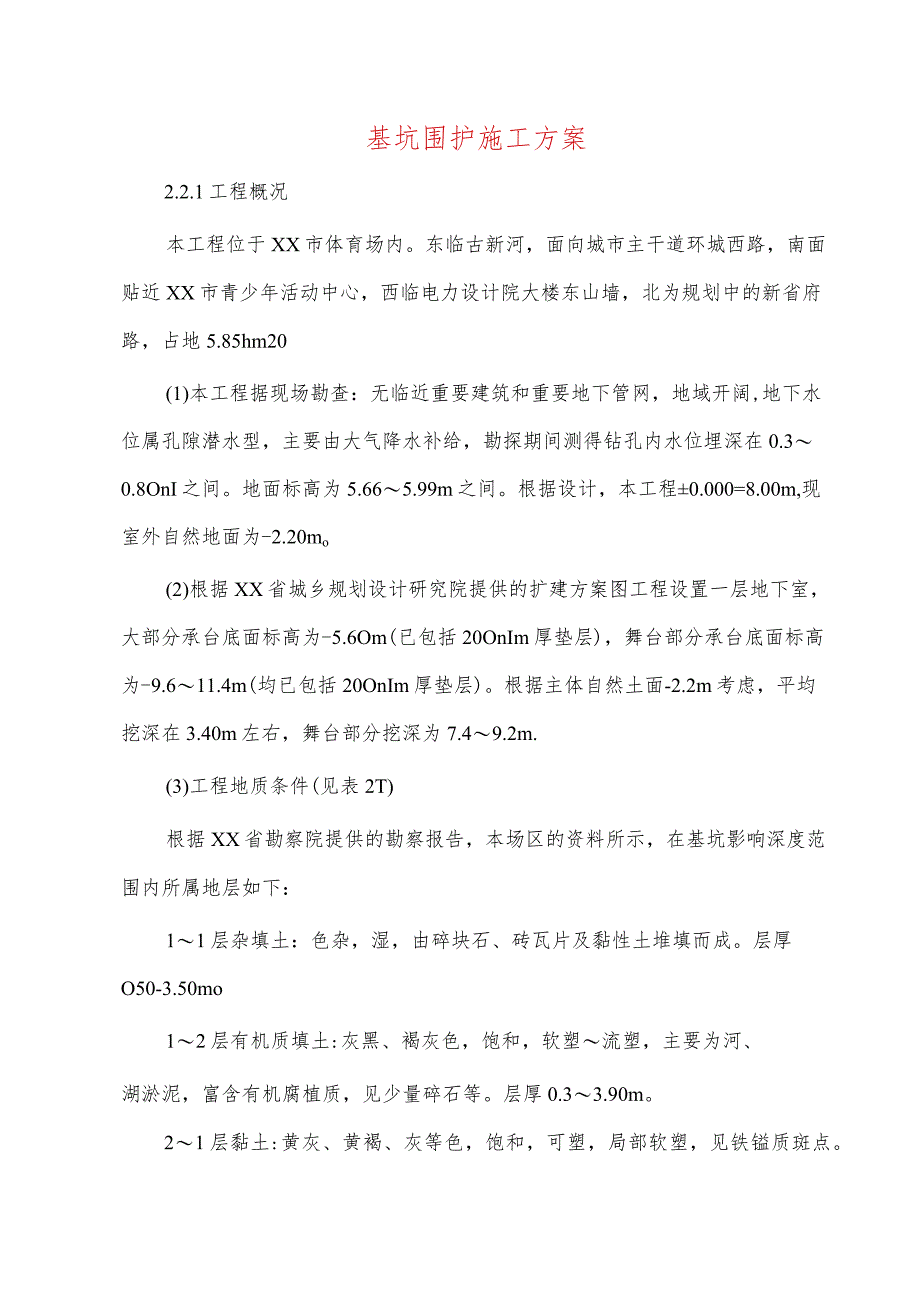

1、基坑围护施工方案2.2.1工程概况本工程位于XX市体育场内。东临古新河，面向城市主干道环城西路，南面贴近XX市青少年活动中心，西临电力设计院大楼东山墙，北为规划中的新省府路，占地5.85hm20(1)本工程据现场勘查：无临近重要建筑和重要地下管网，地域开阔,地下水位属孔隙潜水型，主要由大气降水补给，勘探期间测得钻孔内水位埋深在0.30.8OnI之间。地面标高为5.665.99m之间。根据设计，本工程0.000=8.00m,现室外自然地面为-2.20mo(2)根据XX省城乡规划设计研究院提供的扩建方案图工程设置一层地下室，大部分承台底面标高为-5.6Om(已包括20OnIm厚垫层)，舞台部分承台

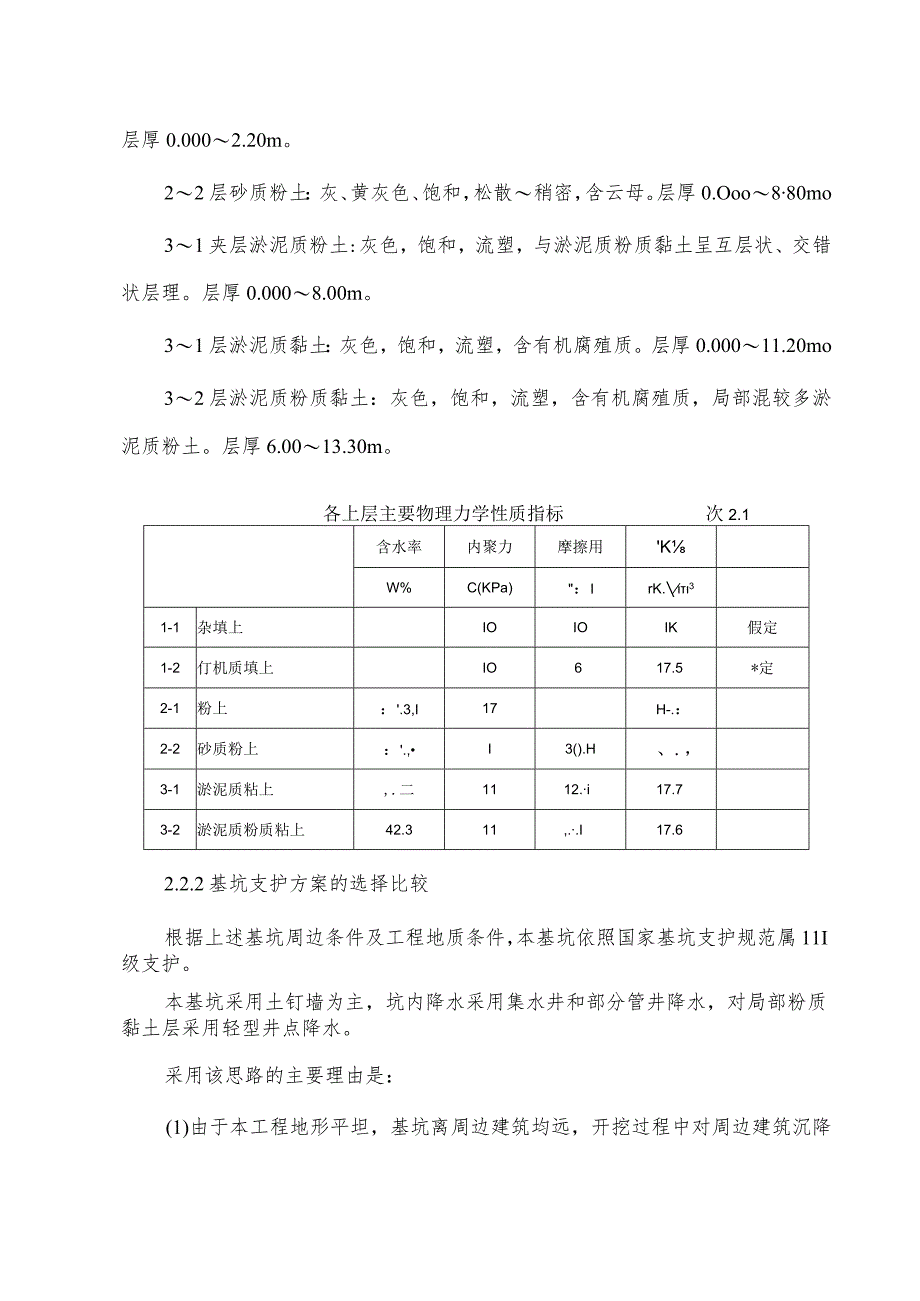

2、底面标高为-9.611.4m(均已包括20OnIm厚垫层)。根据主体自然土面-2.2m考虑，平均挖深在3.40m左右，舞台部分挖深为7.49.2m.(3)工程地质条件(见表2T)根据XX省勘察院提供的勘察报告，本场区的资料所示，在基坑影响深度范围内所属地层如下：11层杂填土：色杂，湿，由碎块石、砖瓦片及黏性土堆填而成。层厚O50-3.50mo12层有机质填土:灰黑、褐灰色，饱和，软塑流塑，主要为河、湖淤泥，富含有机腐植质，见少量碎石等。层厚0.33.90m。21层黏土:黄灰、黄褐、灰等色，饱和，可塑，局部软塑，见铁镒质斑点。层厚0.0002.20m。22层砂质粉土：灰、黄灰色、饱和，松散稍密，
3、含云母。层厚0.Ooo880mo31夹层淤泥质粉土:灰色，饱和，流塑，与淤泥质粉质黏土呈互层状、交错状层理。层厚0.0008.00m。31层淤泥质黏土：灰色，饱和，流塑，含有机腐殖质。层厚0.00011.20mo32层淤泥质粉质黏土：灰色，饱和，流塑，含有机腐殖质，局部混较多淤泥质粉土。层厚6.0013.30m。各上层主要物理力学性质指标次2.1含水率内聚力摩擦用KW%C(KPa)：IrK.31-1杂填上IOIOIK假定1-2仃机质填上IO617.5*定2-1粉上：.3,I17H-.：2-2砂质粉上：.,I3().H、.，3-1淤泥质粘上,.二1112.i17.73-2淤泥质粉质粘上42.31

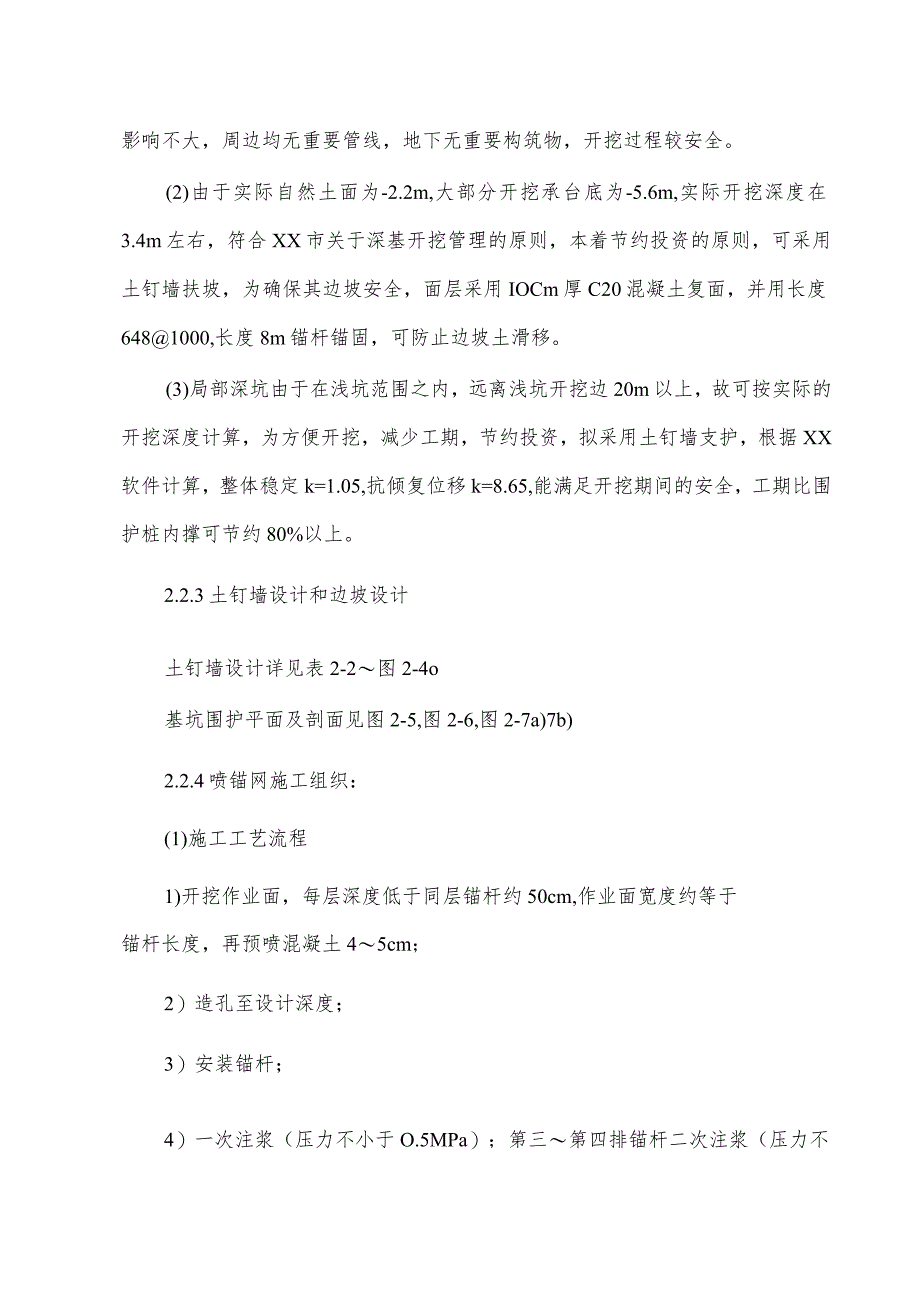

4、1,.I17.62.2.2基坑支护方案的选择比较根据上述基坑周边条件及工程地质条件，本基坑依照国家基坑支护规范属11I级支护。本基坑采用土钉墙为主，坑内降水采用集水井和部分管井降水，对局部粉质黏土层采用轻型井点降水。采用该思路的主要理由是：(1)由于本工程地形平坦，基坑离周边建筑均远，开挖过程中对周边建筑沉降影响不大，周边均无重要管线，地下无重要构筑物，开挖过程较安全。(2)由于实际自然土面为-2.2m,大部分开挖承台底为-5.6m,实际开挖深度在3.4m左右，符合XX市关于深基开挖管理的原则，本着节约投资的原则，可采用土钉墙扶坡，为确保其边坡安全，面层采用IOCm厚C20混凝土复面，并用长度
5、6481000,长度8m锚杆锚固，可防止边坡土滑移。(3)局部深坑由于在浅坑范围之内，远离浅坑开挖边20m以上，故可按实际的开挖深度计算，为方便开挖，减少工期，节约投资，拟采用土钉墙支护，根据XX软件计算，整体稳定k=1.05,抗倾复位移k=8.65,能满足开挖期间的安全，工期比围护桩内撑可节约80%以上。2.2.3土钉墙设计和边坡设计土钉墙设计详见表2-2图2-4o基坑围护平面及剖面见图2-5,图2-6,图2-7a)7b)2.2.4喷锚网施工组织：(1)施工工艺流程1)开挖作业面，每层深度低于同层锚杆约50cm,作业面宽度约等于锚杆长度，再预喷混凝土45cm；2）造孔至设计深度；3）安装锚杆
6、；4）一次注浆（压力不小于O.5MPa）；第三第四排锚杆二次注浆（压力不小于1.IMPa）o5）设置锁定锚头；6）铺设钢筋网；7）喷射混凝土至设计厚度。/地面超载（kpa）基坑更要系数I u:图2/附护计算简图ir深度h(m)Ka1哥口径(n0qkpa水平PJft(m)TjkKNTuiKNTuiTj,TgkNI181518301Il19I.6S：K1228154830I15221.41：M338154830I27240.88JM148151830140260.65如5当前工况9当前开挖深度Q)4.8上仃安全系数1.25/q一上钉粘结强度Tui-士灯承载力Tjk一H南载TgT期出强度*IJUUJ
7、UiU4.8TBa1.3310表2-2工况费1?hafl%(tv*TCke31()fitf(M)11.221IS13038263JfK2.2(InlJ2IS1304882653.263IS130)882B7L二8UFI415130488259；4.8图22上钉I.况图整体稳定k1.31图2-3憋体稳定验算图24抗倾覆、滑移验算。图25基坑围护平面图B-B图26围护剖面图6.252Sw23MtfKaa(bb)图27(a)上钉支护图能明：1、水不愉杆或孔直径3e.福杆技花更省置.MKl.Oa.H忏和描注可相Ii交挨.2 .成八时占畿到修利物UHt位置J适刍词!(如何卜定角度等)就工对根IR现场实睇
8、情况采用管.成孔时应入减少如KI3 .东平翻钎采用16堂622恻IBlIIJI-内中文架枭用*(5则筋加工.HO,文柒IMI3X30X250雇帙第!120.4、抄黎水柒比h0.4S.425s鲁8水型.黑体中推少三4M艮微捌应根据实际情况梦用.5.喧附采用(20嗫牧.C50X250炯舫.6、皤忏及喷射IS白而卜分层施工.土方开花时毋层开挖深度低于同StMfroOc.7 .铜筋饵接应符合建筑的工康葩要求.8 .本基坑用边*I荷找拉I(IkPn专自,故在坑边12吊用内严禁堆成.以昉菇境失精.9 .一次注浆压力不小于。同Pa.次注浆压力大于1.I%d-d图27（c）土钉支护图（2）施工人员配置为确保施
9、工质量和进度，现场设立工程技术组，由45名工程技术人员组成，其中一名为工程负责人，主管全面工作，工程技术组下设4个作业班，每个班的技术管理工作由技术人员和班长共同负责。1）造孔作业班16人2）锚杆制作安装班5人3）注浆班6人4）铺设钢筋网及喷射混凝土班7人5）测量员、安全员2人6）炊事员2人7）电工8)钻机班共计45人施I：设备配置(见我2-3)去2-3序号名称单位数1空气压缩机12混凝土喷射机台123潜水泵口64制铲605注浆泵台16：搅拌机17切割机1X电焊机台29位移收敛计3。01()动力电缆m40011配电箱只512.具若T13液压锚杆机114XYJOO钻机1(4)施工工期在水、电、路
10、三通，具有足够加固作业面的正常施工条件下，完成本工程加固所需时间为15个工作日，喷锚作业工期不占挖土进度的工期。2.2.5工程质量保证措施本支护是根据工程地质勘察报告和场地周围环境分析后，通过理论分析设计而成的，为确保设计质量，施工时除了按图施工外，还必须在施工时加强质量管理。(1)工程技术组全面负责整个加固工程的质量，技术人员跟班作业,及时解决施工中出现的问题，并作好施工报表记录，确保每道工序的质量符合设计要求。(2)严把钢筋、水泥、砂、石等原材料的质量关，按要求进行材料复试，杜绝使用无合格证的钢筋、水泥。(3)进行全面质量管理，对每个施工环节严格把关，对锚孔深度、锚杆制作质量、砂浆配合比、
11、外加剂比例、注浆饱满程度、挂网连结、喷射混凝土配合比及厚度、锚头焊接质量等进行严格监督检查。喷射混凝土施工完后，指定专人进行养护。(4)要根据地层开挖后局部地层软硬变化，随时调整锚杆的密度，做到动态设计，动态施工。2.2.6控制基坑变形措施本基坑等级按二级基坑设计，因此基坑的容许变形值控制在LOCm以内，采取加固的警值控制在3.0cm,投入抢险的变形值为5.0cm,为使基坑的变形值控制在容许范围内，采取的具体措施如下：(1)技术措施：本基坑支护将采用锚杆二次注浆技术来主要控制基坑变形量，因此，二次注浆的浆液应采用水灰比1:0.5的纯水泥浆，注浆应控制在第一次注后的1012h进行，以防时间过早注浆压力不足,时间过长砂浆固结体强度过高不宜出浆。(2)严格掌握二次注浆的终浆标准：当注浆压力大于LlMPa时，或者注浆量超过一次注浆量的一倍时可停止注浆。(3)施工措施严格控制挖土段分层开挖的深度和长度，每次开挖的深度不超过锚杆深度位置的0.50m,且开挖长度不超过9.0m。在开挖平面上，出现险情作临时支撑，做到人员、设备、物资三到位。2.2.7土方开挖流程和协助事项为了使本工程做到绝对安全可靠，根据以往基坑喷锚支护经验，土方开挖是整个加固工程成功与否的关键，根据场地工程地质条件，要求土方分层开挖，并且按一定的顺序进行，不得擅自乱挖，并且布置好夜间施工的照明工作。
