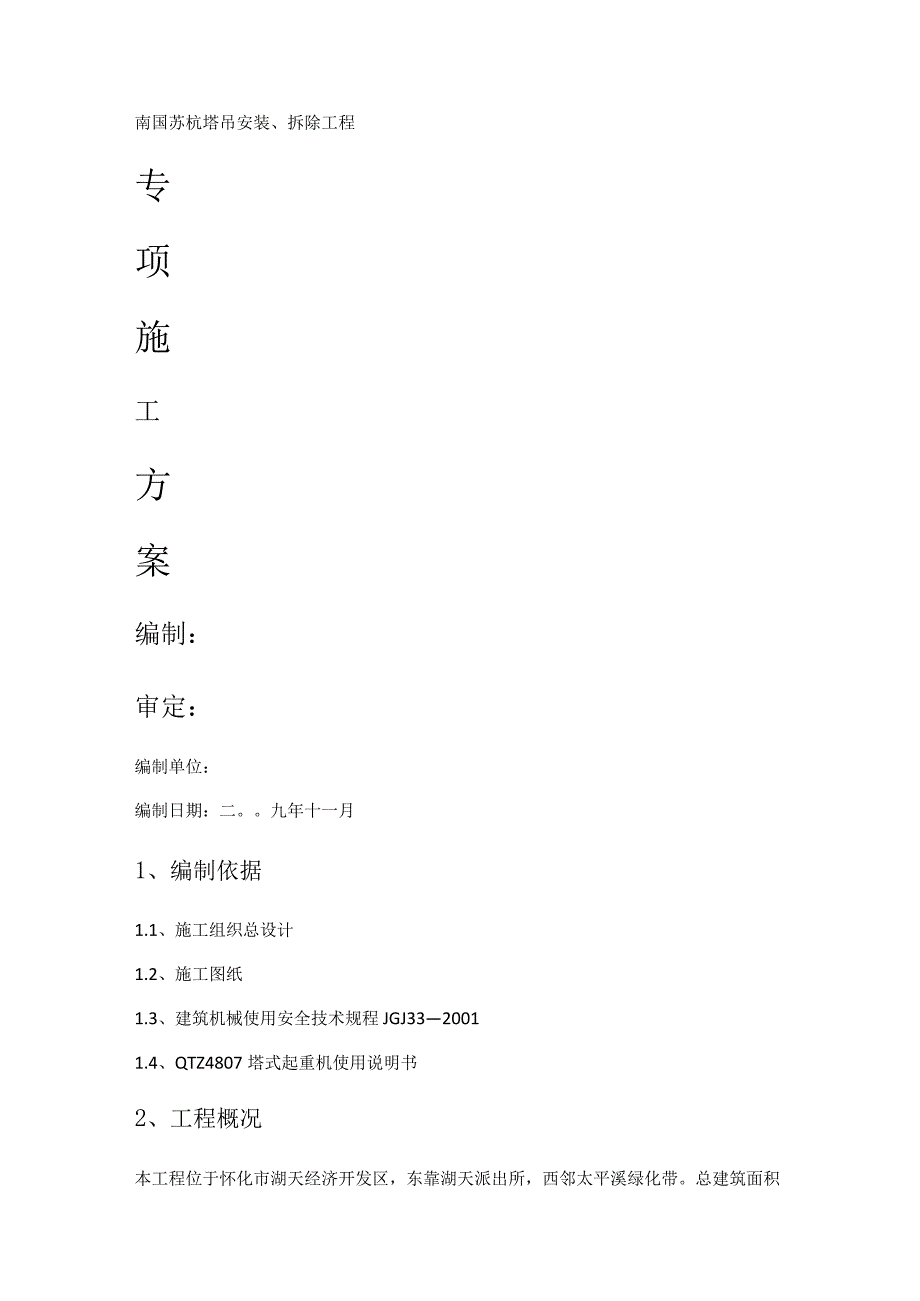

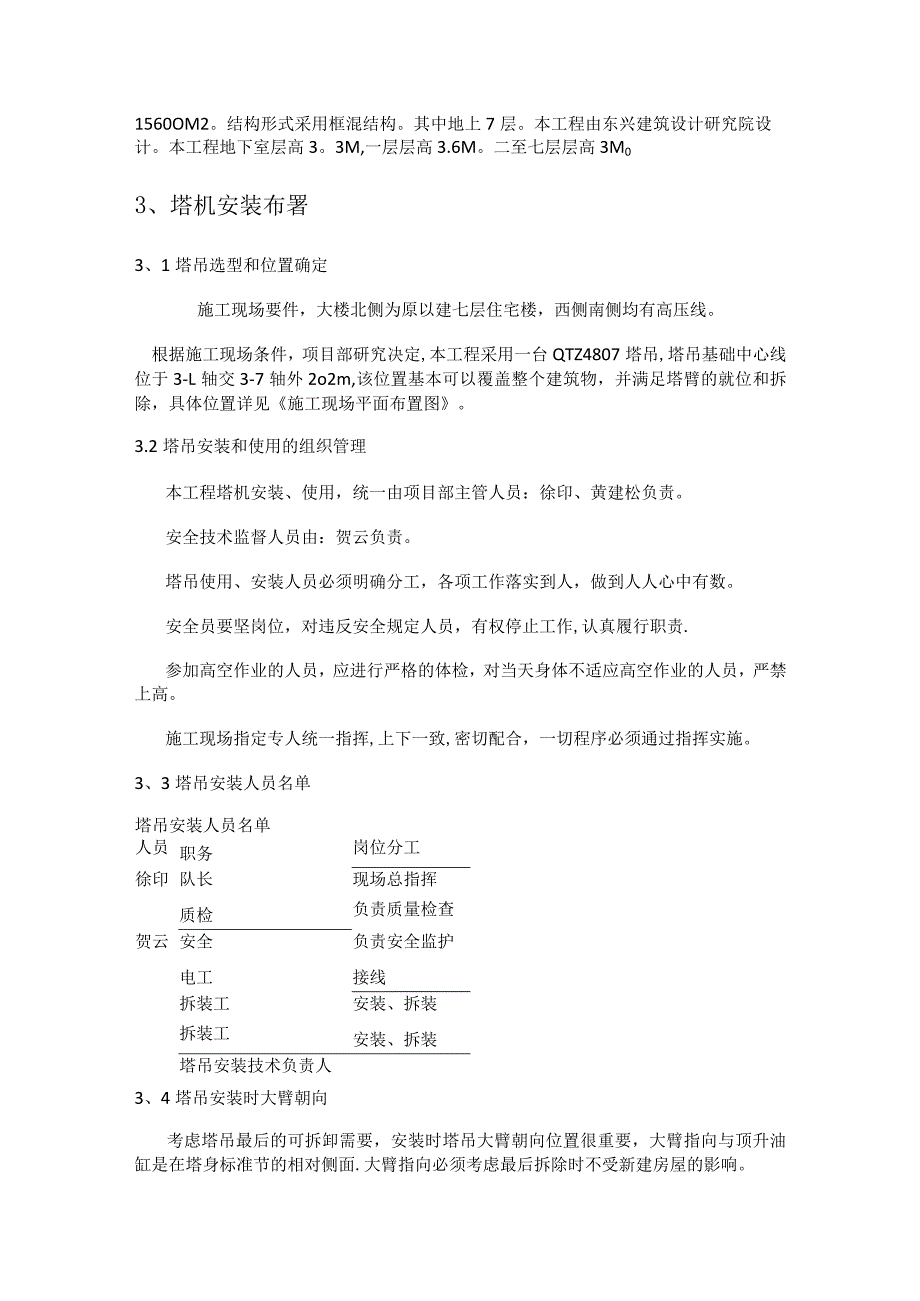

1、南国苏杭塔吊安装、拆除工程专项施工方案编制：审定：编制单位：编制日期：二。九年十一月1、编制依据1.1、施工组织总设计1.2、施工图纸1.3、建筑机械使用安全技术规程JGJ3320011.4、QTZ4807塔式起重机使用说明书2、工程概况本工程位于怀化市湖天经济开发区，东靠湖天派出所，西邻太平溪绿化带。总建筑面积1560OM2。结构形式采用框混结构。其中地上7层。本工程由东兴建筑设计研究院设计。本工程地下室层高3。3M,一层层高3.6M。二至七层层高3M03、塔机安装布署3、1塔吊选型和位置确定施工现场要件，大楼北侧为原以建七层住宅楼，西侧南侧均有高压线。根据施工现场条件，项目部研究决定,本工
2、程采用一台QTZ4807塔吊,塔吊基础中心线位于3-L轴交3-7轴外2o2m,该位置基本可以覆盖整个建筑物，并满足塔臂的就位和拆除，具体位置详见施工现场平面布置图。3.2塔吊安装和使用的组织管理本工程塔机安装、使用，统一由项目部主管人员：徐印、黄建松负责。安全技术监督人员由：贺云负责。塔吊使用、安装人员必须明确分工，各项工作落实到人，做到人人心中有数。安全员要坚岗位，对违反安全规定人员，有权停止工作,认真履行职责.参加高空作业的人员，应进行严格的体检，对当天身体不适应高空作业的人员，严禁上高。施工现场指定专人统一指挥,上下一致,密切配合，一切程序必须通过指挥实施。3、3塔吊安装人员名单塔吊安装

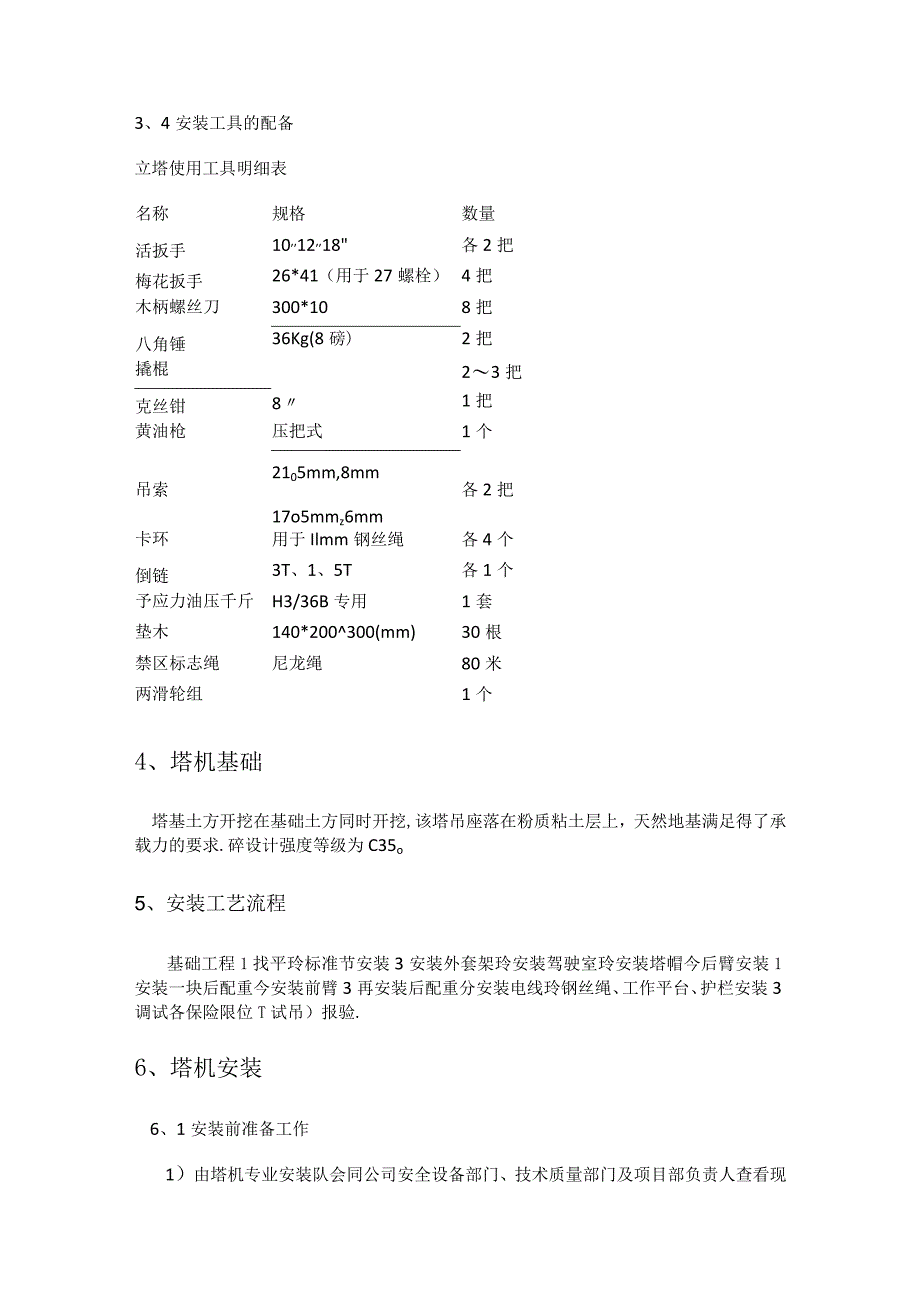

3、人员名单人员职务岗位分工徐印队长现场总指挥质检负责质量检查贺云安全负责安全监护电工接线拆装工安装、拆装拆装工I安装、拆装塔吊安装技术负责人3、4塔吊安装时大臂朝向考虑塔吊最后的可拆卸需要，安装时塔吊大臂朝向位置很重要，大臂指向与顶升油缸是在塔身标准节的相对侧面.大臂指向必须考虑最后拆除时不受新建房屋的影响。3、4安装工具的配备立塔使用工具明细表名称规格数量活扳手10,12,18各2把梅花扳手26*41（用于27螺栓）4把木柄螺丝刀300*108把八角锤36Kg(8磅)2把撬棍23把克丝钳81把黄油枪压把式1个吊索2105mm,8mm17o5mmz6mm各2把卡环用于Ilmm钢丝绳各4个倒链3T
4、、1、5T各1个予应力油压千斤H3/36B专用1套垫木140*200300(mm)30根禁区标志绳尼龙绳80米两滑轮组1个4、塔机基础塔基土方开挖在基础土方同时开挖,该塔吊座落在粉质粘土层上，天然地基满足得了承载力的要求.碎设计强度等级为C35o5、安装工艺流程基础工程1找平玲标准节安装3安装外套架玲安装驾驶室玲安装塔帽今后臂安装1安装一块后配重今安装前臂3再安装后配重分安装电线玲钢丝绳、工作平台、护栏安装3调试各保险限位T试吊）报验.6、塔机安装6、1安装前准备工作1）由塔机专业安装队会同公司安全设备部门、技术质量部门及项目部负责人查看现场，提出安全措施，制定塔机安装步骤。2）进行塔机基础的
5、施工。3）由塔机专业安装队组织安装小组全体作业人员进行特种作业安全技术交底，熟悉塔机安装方案及安全要求，根据塔式起重机使用说明书上的安装部件的重量，配齐并检查安装塔机所需的钢丝绳及吊具、吊索。4）由项目部负责配合，按塔式起重机使用说明书基础部分的要求，把预先加工好的预埋螺栓套在做好的木模上，并用螺栓固定,调平木模上平面的水平度，在1/1000范围内预埋螺栓的下端固定在基础钢筋上,然后用混凝土浇筑,混凝土强度为C35,现场制作试一组，送指定的试验室。5）安装塔机的场地提前平整，保证道路畅通，以便汽车进场拼装吊臂、平衡臂之用.6）根据塔机散件中最大重量及现场条件,安排一辆汽车吊进场进行安装。乃由塔
6、机拆装队负责清点所有的塔机零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油。6、2塔机安装工作步骤要点D安装底盘:安装小组和项目技术负责人共同检查安装塔机的准备工作是否完善，复核预埋脚柱顶面的水平误差，并安装塔身基础节,其水平误差不得超过塔身边长的1/1000,否则在固定底座下面加垫片调平。2）安装标准节、套架：在地面上将两节标准节、顶升套架总成等拼成整体,组装塔机时，将此部分整体吊到塔机底盘上,对准连接孔，然后用特制螺栓将底盘与塔身标准节连接好.3）安装回转支承总成：下支座、回转支承、上支座出厂时以及转场时一般已用特制螺栓连成整体。装塔时将此部位整体吊到顶升套架上面，对正下支座上四个主弦杆
7、与标准节的止口，用特制销轴与套架连接起来，并用8个标准节高强螺栓将下支座与标准节连接，然后安装上支座上的工作平台。将回转电机接通电源,启动回转电机试运转。4）安装过渡节：将过渡节吊装置于上支座上，装上销轴、开口销。调整爬升导轮与塔身主弦之间的间隙为2-5mm5）安装塔帽:吊装前在地面上先把塔帽上的平台、栏杆、扶梯装好，再将塔帽吊到过渡节上，用特制销轴将塔帽与过渡节连接好，并穿好开口销。6）安装司机室：司机室内的电气设备安装齐全后,再将司机室和挑梁吊到上支座右侧，对准耳板上孔的位置，然后用螺栓连接。7）安装平衡臂；将卷扬机构、配电箱、电阻箱等装在平衡臂上，将平衡臂拉杆装平衡臂上并连接好，然后将平
8、衡臂吊起来用销轴将平衡臂与过渡节较接并穿好开口销。再抬起平衡臂一个角度至平衡臂拉杆的安装位置，安装好平衡臂拉杆，然后将平衡臂缓慢放下，安装平衡重一块。8）安装起重臂总成：在塔机附近平整的枕木上，将起重臂各件用特制销轴组装成整臂,把起重臂停靠在约0。5米高的枕木上.先将维修吊栏紧固在变幅小车上,然后将变幅小车装在起重臂上，并收紧变幅小车上的钢丝绳,以小车在载重情况下不松驰为宜.再将起重臂拉杆与起重臂上的吊顶用销轴较接，并穿好开口销。拉杆放在起重臂夹板内且固定妥当。将组装好的起重臂置于顶升套架引进标准节方向，要求将臂根置于离底盘1.5米处9）安装平衡重；平衡重的配量及安装位置应严格按要求安装，在塔
9、机工作时不允许平衡重有摆动现象，平衡重安装在平衡臂尾部主弦杆上。吊装完毕后，按起重钢丝绳穿绕要求进行起重钢丝绳的穿绕。起重钢丝绳从起升机构卷筒上放出，绕过塔帽上的游动滑轮向下,进入过渡节起重量限制器滑轮向前，再绕至变幅小车和吊钩滑轮组，最后将绳头通过楔与楔套，用销轴固定在起重臂顶部，穿绕起升钢丝绳及吊钩。10）接电源及试运转：塔机安装完毕后应检查塔机的垂直度,允许偏差为l1000o再按电路图接通所有的电路电源,试开动各机构进行运转,检查各机构运转是否正常,同时检查各处钢丝绳是否处于正常工作状态,遇有机械机构磨擦钢丝绳应予以排除。6、3塔机顶升工作要点1）将起重臂旋至引入塔身标准节方向,将所要安
10、装的标准节吊至起重臂下备用。2）放松电缆长度略大于总的爬升高度。3）然后吊起标准节并安放在外伸框架上,调整小车位置,使塔吊的上部重心落在顶升油缸梁的位置上,同时，拆除塔身和下支座之间的四个高强螺栓.4）将顶升横梁挂在塔身的踏板上，开动液压系统使活塞杆全部伸出后，稍缩活塞杆，使爬升架的爬爪搁在塔身的踏板上,活塞杆再次全部伸出油缸，此时塔身上方恰好有能装入一个标准节的空间，利用引进滚轮在外伸框架上滚动，把标准节引至塔身正上方,对准上下两标准节的螺栓连接孔，缩回油缸与下标准节接触时，用8根高强螺栓将上下塔身标准节连接牢固，卸下引进滚轮，调整油缸的伸缩长度，移下支座与塔身，用8根高强螺栓连接牢固，即完
11、成一节标准节的加节工作，按以上步骤连续几次加节到需要高度.5）按塔机使用说明书上的要求安装调试好各种安全装置。6）由安装单位会同项目部和安全设备部门按照塔机使用说明书上各项安装规定和塔机的技术性能进行验收。7）塔机安装工程结束。6、4附着的安装与使用1）附着是由四个撑杆和一套环梁等组成，它的主要是把塔机固定在建筑物的结构上，起作依附作用，使用时环梁套在标准节上，四角用八个调节螺栓通过顶块把标准节顶牢,其撑杆长度可以调整.四根撑杆端部有大耳环与建筑物附着处校接，四根撑杆要保持在同一水平上，调整顶块及撑杆长度使塔身轴线铅垂。2）将环梁包在塔身外然后用螺栓连接起来再提升到附着点安装位置.3）调理螺栓
12、使顶块顶紧塔身.4）吊装4个撑杆，长度符合要求。5）利用经纬仪检查塔机轴心线的垂直度，其垂直度在全高上下不超过1/1000。6）附着架的高度为五层顶圈梁上。6、5塔机安装工作中的注意事项D整个塔机安装工程由专业安装队队长专人负责，统一指挥,明确讯号,项目部负责配合.2）安装塔机过程中，在拼装塔臂的方向和塔身周围10米范围内必须设置警戒线,并有警戒人员值班，严禁在警戒区内有闲人走动或停留。3）凡进入警戒区的操作人员都必须戴好安全帽，高空作业人员要系好安全带,脚穿软底鞋,操作人员思想必须高度集中，不要让零件或工具从高处掉下来，严格遵守高空作业的安全规定。4）升塔时,风力不得超过四级，遇雨要停止安装
13、，夜间不得安排安装作业,拼装好塔身以下支座的16根M30的高强螺栓。5）所加标准节的踏板必须与己有的塔身标准节上的踏板对准，否则，将无法顶升。6）顶升时，要注意检查有否妨碍塔机自升的阻力，以及塔臂、平衡臂的前后力矩的平衡，如偏差过大,可用变幅小车前后作微动调整,使顶升阻力处于最小状态。7）顶升过程中，在塔机标准节与下支座未用8根高强螺栓连接好时，严禁塔臂进行回转。8）本方案未涉及到的注意事项和安装工作均按塔机使用说明书要求完成。7、塔机拆除7、1拆除前的准备工作D由专安全设备部门及现场施工负责人一起查看现场，针对拆塔现场具体情况，研究各种安全技术措施，制定拆塔方案。2）由拆装队长安排组织拆塔小
14、组进行拆塔,并组织拆塔小组人员熟悉塔机使用说明书和拆塔方案，了解拆卸顺序及安全操作要求，检查并配齐拆塔时所需的吊装工具、索具等.3）由项目部负责施工现场清除有碍于塔机拆除及汽车吊进场施工的模板及其它杂物。4）由项目部负责清除塔机基础沉井内的杂物和水,以便拆除基础节及固定底座。5）根据现场情况，在降塔到位后,由拆装队调一台汽车吊进场作最后塔机的拆除工作。7、2塔机拆除顺序1）将塔臂旋转至与建筑物平行处，然后将回转机构销紧，将变幅小车开至适当位置，使得塔吊上部重心落在顶升油缸梁的位置上。2）拆支塔身与下支座连接的16根M3的高强螺栓，此时必须将顶横梁的挂板挂在塔身的踏板上。3）顶升油缸,使爬升架引
