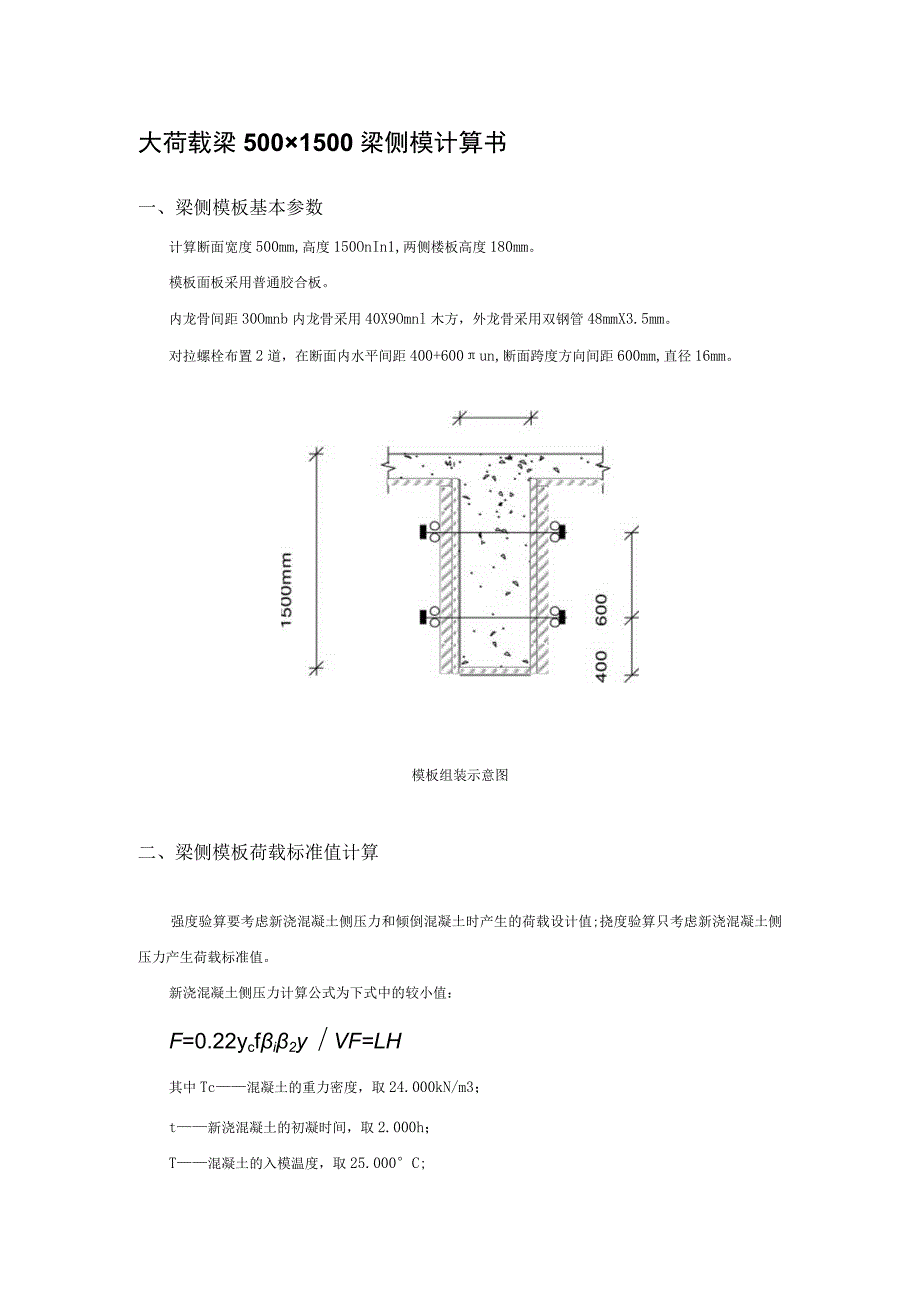

1、大荷载梁5001500梁侧模计算书一、梁侧模板基本参数计算断面宽度500mm,高度150OnIn1,两侧楼板高度180mm。模板面板采用普通胶合板。内龙骨间距30Omnb内龙骨采用40X9Omnl木方，外龙骨采用双钢管48mmX3.5mm。对拉螺栓布置2道，在断面内水平间距400+600un,断面跨度方向间距600mm,直径16mm。模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值：F=0.22ycfi2yVF=LH其中Tc混凝土的重力密度，取24.000
2、kN/m3；t新浇混凝土的初凝时间，取2.000h；T混凝土的入模温度，取25.000C;V混凝土的浇筑速度，取LooOIn/h；H混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.500i;外加剂影响修正系数，取1.200；Bz一一混凝土坍落度影响修正系数，取1.150o根据公式计算的新浇混凝土侧压力标准值Fl=14.570kNm2实际计算中采用新浇混凝土侧压力标准值Fl=14.570kNm2倒混凝土时产生的荷载标准值F2=4.OoOkN/m2。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。面板的计算宽度取1.24m。荷载计算值q=l.214

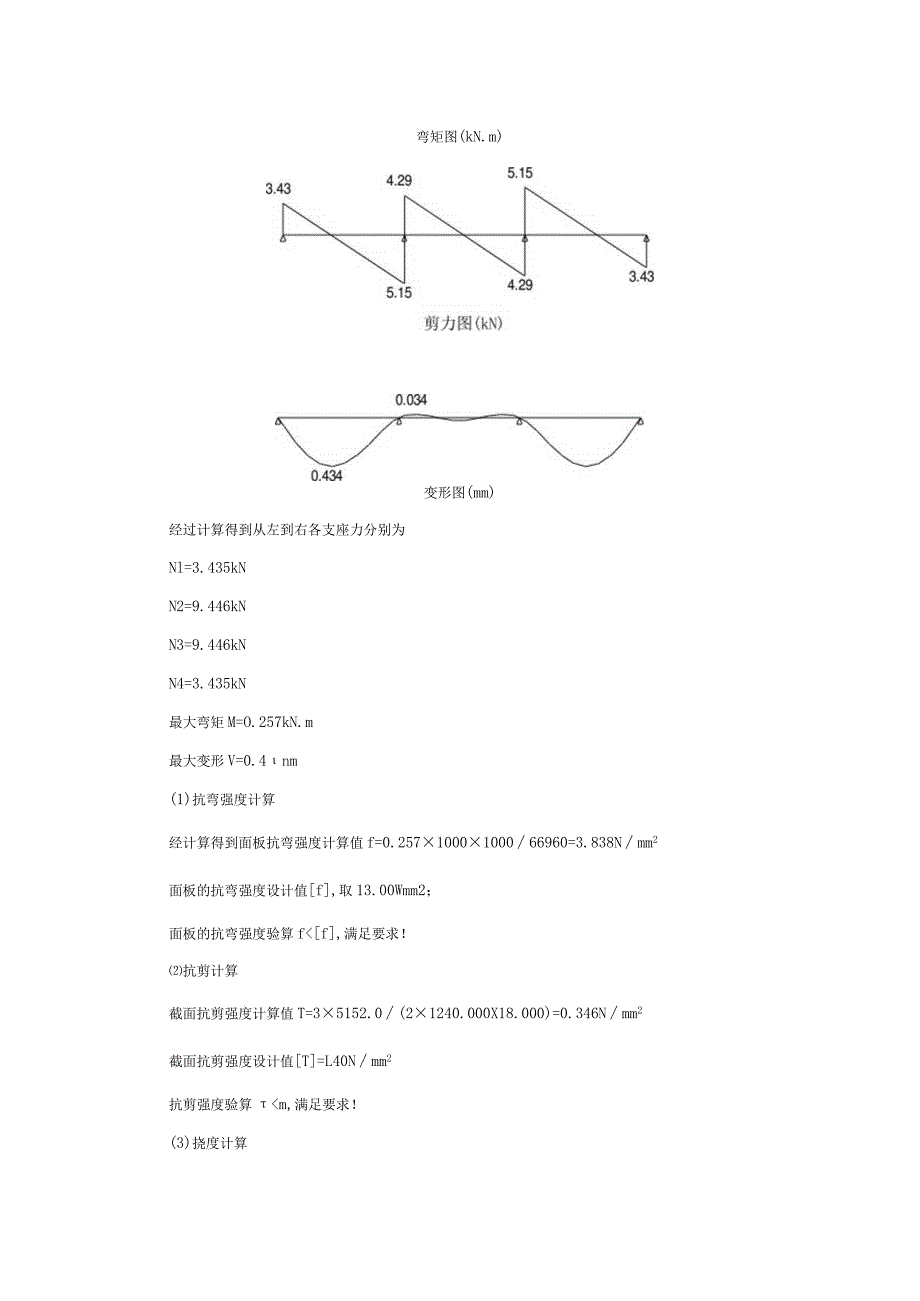

3、.570l.240+1.44.0001.240=28.624kNm面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I和截面抵抗矩W分别为：W=124.001.80l.80/6=66.96cm3；1=124.001.801.80X1.80/12=60.26cm4；28.62kNmA!口口口口口1!口1r；300；300；300；计算简图0.206弯矩图(kN.m)变形图(mm)经过计算得到从左到右各支座力分别为Nl=3.435kNN2=9.446kNN3=9.446kNN4=3.435kN最大弯矩M=O.257kN.m最大变形V=0.4nm(1)抗弯强度计算经计算得到面板抗弯强度计算
4、值f=0.2571000100066960=3.838Nmm2面板的抗弯强度设计值f,取13.00Wmm2；面板的抗弯强度验算ff,满足要求！抗剪计算截面抗剪强度计算值T=35152.0(21240.000X18.000)=0.346Nmm2截面抗剪强度设计值T=L40Nmm2抗剪强度验算m,满足要求！(3)挠度计算面板最大挠度计算值v=0.434m面板的最大挠度小于300.0/250,满足要求！四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。内龙骨均布荷载按照面板最大支座力除以面板计算宽度得到。q=9.446/1.240=7.618kNm内龙骨按照均布荷载下
5、多跨连续梁计算。7.62kNmAlllI口口口口口Illlln内龙骨计算简图0.609u.uOO内龙骨弯矩图(kN.m)内龙骨变形图(Inm)内龙骨剪力图(kN)经过计算得到最大弯矩M=O.609kN.m经过计算得到最大支座F=5.698kN经过计算得到最大变形V=O.7三内龙骨的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：W=8.008.008.00/6=85.33cm3；1=8.008.00X8.008.00/12=341.33cm4；(1)内龙骨抗弯强度计算抗弯计算强度f=0.60910685333.3=7.14Nmm2内龙骨的抗弯计算强度小于13.0Nmm2,满足要求！(
6、2)内龙骨抗剪计算截面抗剪强度必须满足：T=3Q2bhT截面抗剪强度计算值T=3X3047/(2X80X80)=0.714Nmm2截面抗剪强度设计值T=L40Nmm2内龙骨的抗剪强度计算满足要求！(3)内龙骨挠度计算最大变形v=0.7mm内龙骨的最大挠度小于600.0/250,满足要求！五、梁侧模板外龙骨的计算外龙骨承受内龙骨传递的荷载，按照集中荷载下连续梁计算。外龙骨按照集中荷载作用下的连续梁计算。集中荷载P取横向支撑钢管传递力。1.70kN5.70kN5.70kN5.70kN5.70kN5.70kN5.70kNA,1)，1、c)B；600；600；600:支撑钢管计算简图支撑钢管弯矩图(k
7、N.m)支撑钢管变形图(11三)1.991.992.852.853.703.701.993.703.702.852.851.99支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩Mmax-0.598kN.m最大变形vmax-0.284mm最大支座力Qmax=12.25IkN抗弯计算强度f=0.59810610160000.0=58.86Nmm2支撑钢管的抗弯计算强度小于205.0Nmm2,满足要求！支撑钢管的最大挠度小于600.0/150与IOmm,满足要求!六、对拉螺栓的计算计算公式：NN=fA其中N对拉螺栓所受的拉力：A对拉螺栓有效面积(mn)2)；f一一对拉螺栓的抗拉强度设计值，取170Ni三2;对拉螺栓的直径(nm):16对拉螺栓有效直径(mm)：14对拉螺栓有效面积(mm2):A=144.000对拉螺栓最大容许拉力值(kN):N=24.480对拉螺栓所受的最大拉力(kN):N=12.251对拉螺栓强度验算满足要求！
