1、学生公寓建筑设计原理课教案主讲：孙彤宇副教授教学目的1 .通过学生公寓建筑设计初步掌握建筑方案设计的全过程2 .掌握小型公共建筑设计的相关规范及其他建筑设计基础知识3 .初步建立建筑设计的工作方法4 .培养针对问题收集资料与分析资料的能力5 .学会运用空间及形态设计的手段来解决建筑功能问题6 .掌握建筑设计表达的一些基本方法用建筑的图式语言分析建筑设计中的各项问题用模型的方法推敲空间和形态用平、立、剖、轴测图、透视图等表现建筑设计方案小型公共建筑设计原理（一）学生公鼻的功能公寓是指提供有偿使用的公共住宅，属于公共建筑，学生公寓则是使用对象为学生的公寓，一般设置在学校校园内或校园附近。与学生公寓
2、相似的建筑类型有：学生宿舍、酒店式公寓、青年旅社等。学生公寓的功能要求一般包括居室单元及必要的管理用房、后勤服务用房及活动休闲用房，具体来说，其中居室单元根据条件要求不同有单人间、双人间或多人间，一般可以使用集中盥洗间也可以每间配备单独盥洗（卫生间卜活动休闲用房根据条件不同或使用要求不同，可以配置相应的内容，一般如接待室、电视房、阅览室、活动室、乒乓房、咖啡厅、茶室、多功能厅等，如学生公寓建在校园内，则这部分用房可借校园建筑配置而酌情选择设置。管理用房一般包括：接待处、前台管理办公室、值班室等后勤服务用房一般包括：小卖部、餐厅、厨房、服务中心（提供打字复印、传真、上网等入洗衣房（或自助式洗衣房
3、）等。设计上除满足任务书的具体要求外，还必须满足国家及当地的有关建筑法规、规范。学生公寓的功能关系如下图：接待室、阅览室、活动室独立设置的开水房，公用用房卫生间公共走就开水房、公用房房、贮藏室T楼悌、电梯间居室管理室盥洗室、浴室、恻所居室单元的分类QJ丙类六人居室002居室内应有便于存衣物的储藏空间，宜设固定书架。居室内附设的卫生间，其面积不应小于2m2o使用人数在4人及4人以上时，恻所与盥洗应分隔设置。（二）公共筑的设计各种类型公共建筑的设计都立足于处理好功能要求、艺术形象和技术条件这三者关系。其中，物质功能和审美要求的满足是建筑设计的目的，而技术条件则是达到目的的手段。功能问题包括以下几个

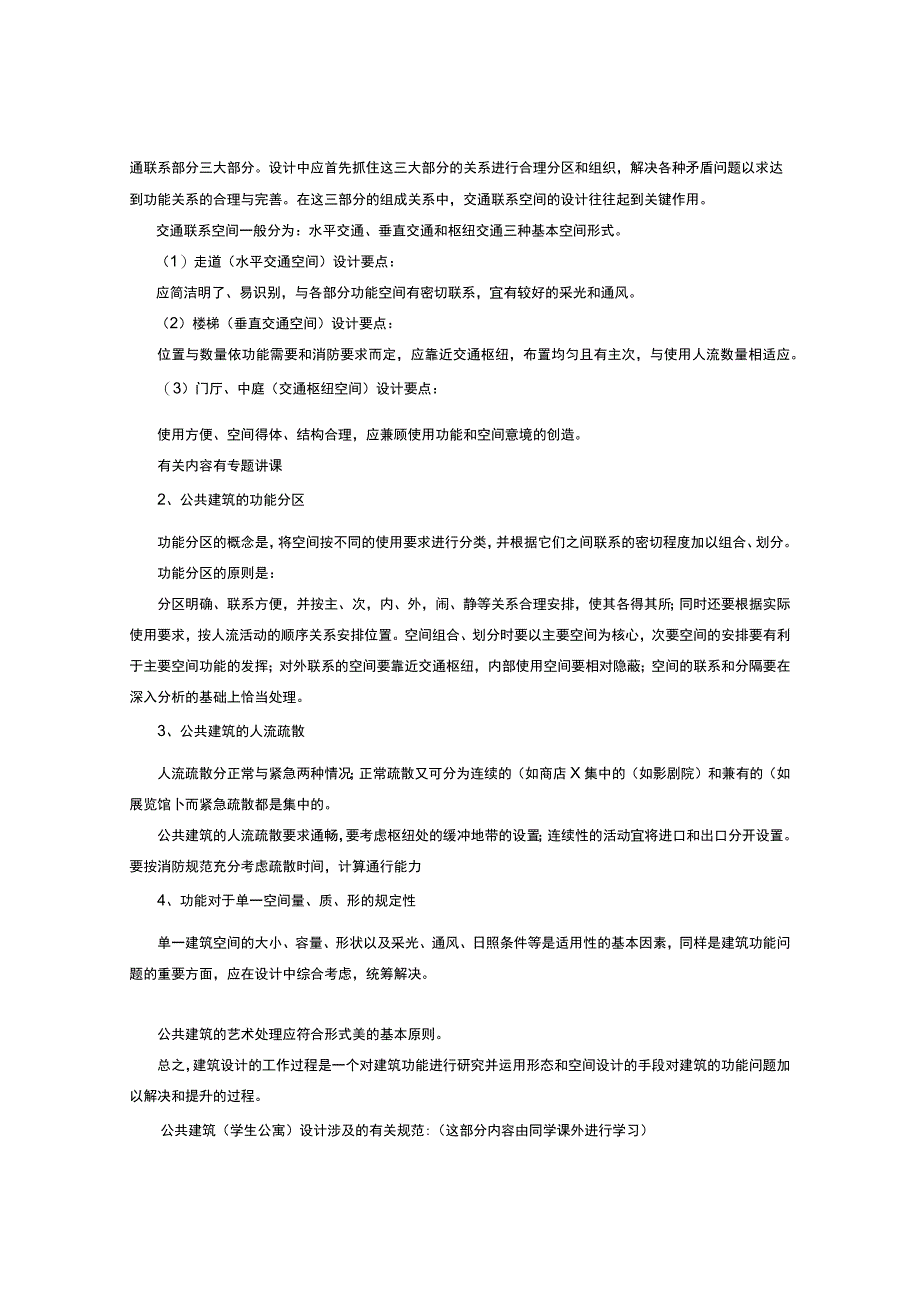

4、方面：空间组成、功能分区、人流组织与疏散以及空间的量度、形状和物理环境（量、形、质卜其中突出的重点是建筑空间的使用性质和人流活动问题。1、公共建筑的空间组成各种公共建筑的使用性质和类型尽管不同，都可以分成主要使用部分、次要使用部分（辅助部分）和交通联系部分三大部分。设计中应首先抓住这三大部分的关系进行合理分区和组织，解决各种矛盾问题以求达到功能关系的合理与完善。在这三部分的组成关系中，交通联系空间的设计往往起到关键作用。交通联系空间一般分为：水平交通、垂直交通和枢纽交通三种基本空间形式。（1）走道（水平交通空间）设计要点：应简洁明了、易识别，与各部分功能空间有密切联系，宜有较好的采光和通风。（
5、2）楼梯（垂直交通空间）设计要点：位置与数量依功能需要和消防要求而定，应靠近交通枢纽，布置均匀且有主次，与使用人流数量相适应。（3）门厅、中庭（交通枢纽空间）设计要点：使用方便、空间得体、结构合理，应兼顾使用功能和空间意境的创造。有关内容有专题讲课2、公共建筑的功能分区功能分区的概念是，将空间按不同的使用要求进行分类，并根据它们之间联系的密切程度加以组合、划分。功能分区的原则是：分区明确、联系方便，并按主、次，内、外，闹、静等关系合理安排，使其各得其所；同时还要根据实际使用要求，按人流活动的顺序关系安排位置。空间组合、划分时要以主要空间为核心，次要空间的安排要有利于主要空间功能的发挥；对外联系
6、的空间要靠近交通枢纽，内部使用空间要相对隐蔽；空间的联系和分隔要在深入分析的基础上恰当处理。3、公共建筑的人流疏散人流疏散分正常与紧急两种情况；正常疏散又可分为连续的（如商店X集中的（如影剧院）和兼有的（如展览馆卜而紧急疏散都是集中的。公共建筑的人流疏散要求通畅，要考虑枢纽处的缓冲地带的设置；连续性的活动宜将进口和出口分开设置。要按消防规范充分考虑疏散时间，计算通行能力4、功能对于单一空间量、质、形的规定性单一建筑空间的大小、容量、形状以及采光、通风、日照条件等是适用性的基本因素，同样是建筑功能问题的重要方面，应在设计中综合考虑，统筹解决。公共建筑的艺术处理应符合形式美的基本原则。总之，建筑设
7、计的工作过程是一个对建筑功能进行研究并运用形态和空间设计的手段对建筑的功能问题加以解决和提升的过程。公共建筑（学生公寓）设计涉及的有关规范:（这部分内容由同学课外进行学习）民用建筑设计通则JGJ37-87宿舍建筑设计规范JGJ36-87住宅设计规范GB50096-99）建筑设计防火规范GBJ16-87建筑制图有关的规范和标准：房屋建筑制图统一标准GB/T50001-200O总图制图标准GB/T50103-200O建筑制图标准GB/T50104-200O参考书目：建筑空间组合论建筑：形式空间和秩序建筑形式的逻辑概念建筑三维构图技法安藤忠雄论建筑建筑设计资料集3现行建筑设计规范大全世界建筑、时代建
8、筑、a+u等建筑杂志学生公寓建筑设计任务书(作业要求)在同济校园内拟新建一栋学生公寓，基地见附图用地面积3692m2要求建筑密度不大于35%,绿地率不小于30%总建筑面积1800m2(5%),若底层架空作为绿地或开放空间则不计入建筑面积公寓单元24间，每间4人，能满足96人的住宿单元建筑面积不超过36m2,建筑高度不超过4层。要求有70%的公寓单元朝向在南偏东西35。之内O且满足与南侧建筑的日照间距要求，南侧大学生活动中心建筑高度为12m,要求日照间距系数为1.2o学生公K主要功能要求：1、公寓单元24间，每间面积不超过36m2,带卫生间（卫生间内要有可供盥洗、淋浴及卫生洁具等设施）2、门厅6
9、0m2:休息区、布告栏、总台（接待台）3、值班室12m24、门厅卫生间12m25、工作间12m2（勤杂工存放工具等）6、小卖部IOm27、咖啡厅50m2,可供应简餐8、活动室60m2（阅览、看电视）9、每层楼面要求有不小于15m2的交流空间10、 自助式洗衣房30m211、 自行车停车位50辆室外场地要求：1、基地内必须布置不小于600m2的广场，广场应满足自行车停放，休息座椅等。2、结合绿化布置单、双杠等运动设施。图纸要求：720mm500mm（A1）硬质纸张，墨线制图、水彩渲染或彩色铅笔渲染。总平面图1:500一层平面1:200（带基地范围内的环境布置）各层平面层图1:200立面（四个）1:200剖面（至少二个）1:200轴测图或剖切轴测图外观透视图图幅不小于500X360（A2）o室内公共空间透视图（如门厅、咖啡厅、交流空间等），要求必须看到楼梯图幅不小于A4o
