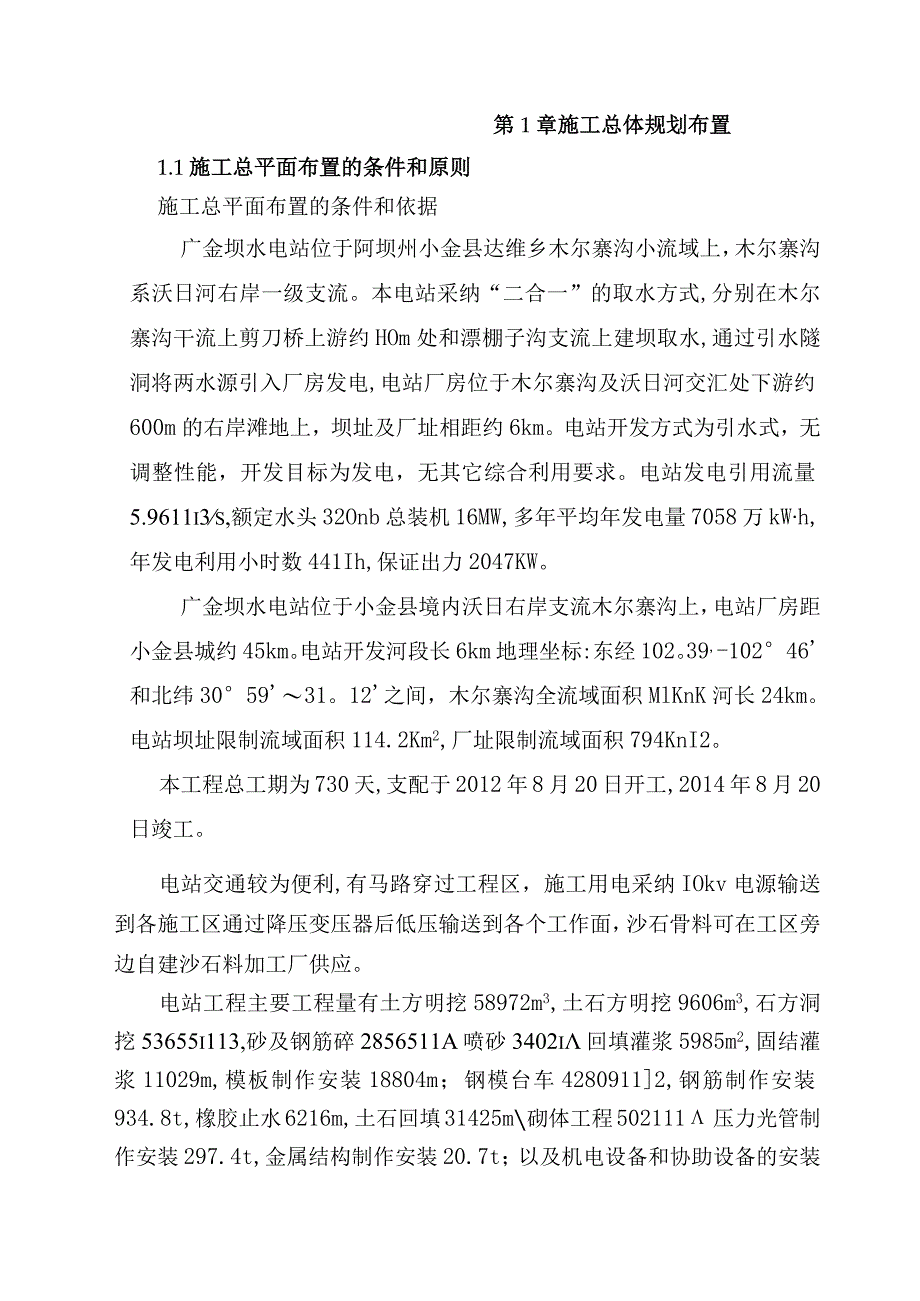

1、第1章施工总体规划布置1.1施工总平面布置的条件和原则施工总平面布置的条件和依据广金坝水电站位于阿坝州小金县达维乡木尔寨沟小流域上，木尔寨沟系沃日河右岸一级支流。本电站采纳“二合一”的取水方式,分别在木尔寨沟干流上剪刀桥上游约HOm处和漂棚子沟支流上建坝取水,通过引水隧洞将两水源引入厂房发电,电站厂房位于木尔寨沟及沃日河交汇处下游约600m的右岸滩地上，坝址及厂址相距约6km。电站开发方式为引水式，无调整性能，开发目标为发电，无其它综合利用要求。电站发电引用流量5.9611i3s,额定水头32Onb总装机16MW,多年平均年发电量7058万kWh,年发电利用小时数441Ih,保证出力2047K
2、W。广金坝水电站位于小金县境内沃日右岸支流木尔寨沟上，电站厂房距小金县城约45km。电站开发河段长6km地理坐标:东经102。39,-10246和北纬305931。12之间，木尔寨沟全流域面积MlKnK河长24km。电站坝址限制流域面积114.2Km2,厂址限制流域面积794KnI2。本工程总工期为730天,支配于2012年8月20日开工,2014年8月20日竣工。电站交通较为便利,有马路穿过工程区，施工用电采纳IOkv电源输送到各施工区通过降压变压器后低压输送到各个工作面，沙石骨料可在工区旁边自建沙石料加工厂供应。电站工程主要工程量有土方明挖58972m3,土石方明挖9606m3,石方洞挖5

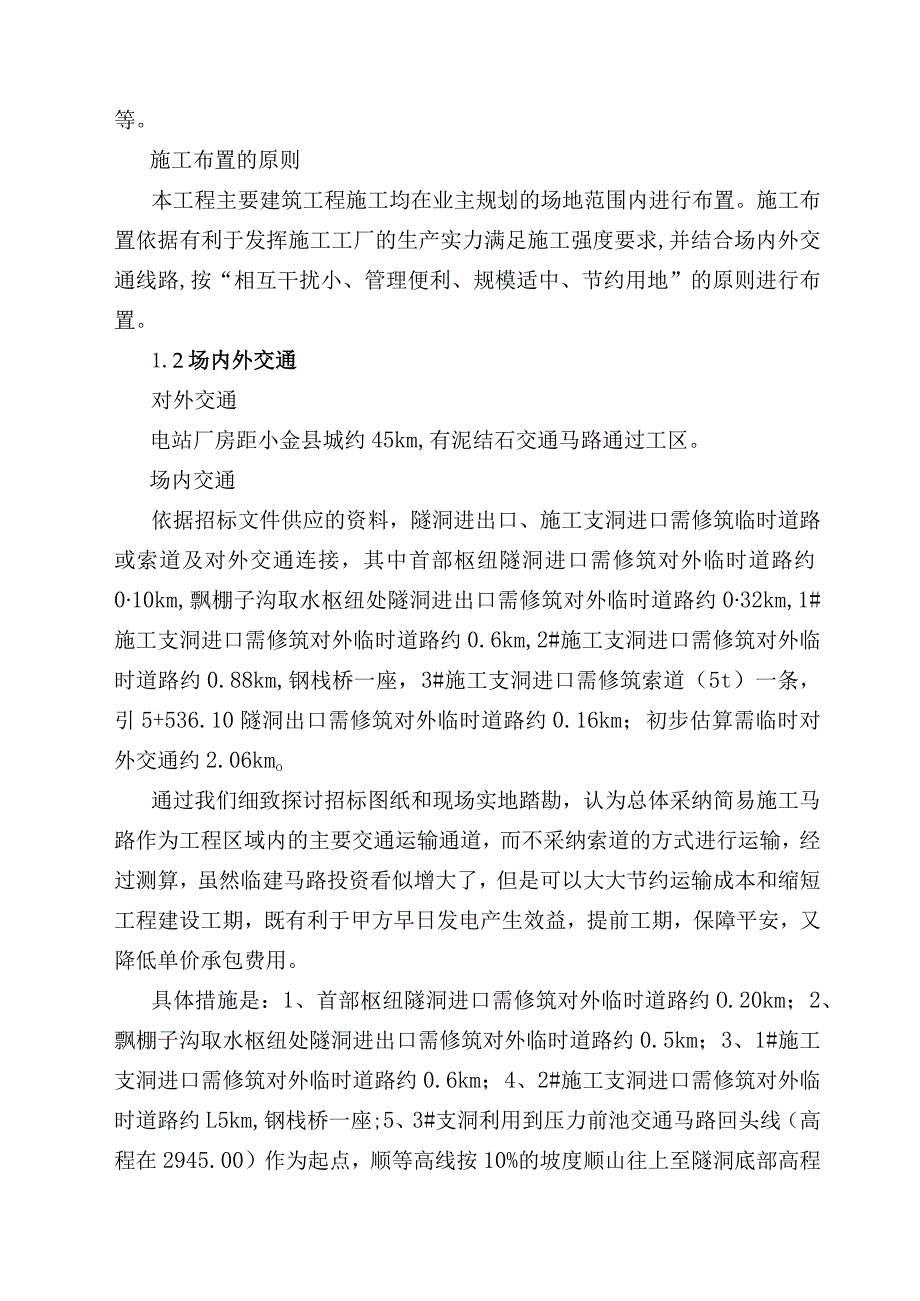

3、3655i113,砂及钢筋碎2856511A喷砂3402i回填灌浆5985m2,固结灌浆11029m,模板制作安装18804m；钢模台车42809112,钢筋制作安装934.8t,橡胶止水6216m,土石回填31425m砌体工程502111压力光管制作安装297.4t,金属结构制作安装20.7t；以及机电设备和协助设备的安装等。施工布置的原则本工程主要建筑工程施工均在业主规划的场地范围内进行布置。施工布置依据有利于发挥施工工厂的生产实力满足施工强度要求,并结合场内外交通线路,按“相互干扰小、管理便利、规模适中、节约用地”的原则进行布置。1.2场内外交通对外交通电站厂房距小金县城约45km,有泥
4、结石交通马路通过工区。场内交通依据招标文件供应的资料，隧洞进出口、施工支洞进口需修筑临时道路或索道及对外交通连接，其中首部枢纽隧洞进口需修筑对外临时道路约010km,飘棚子沟取水枢纽处隧洞进出口需修筑对外临时道路约032km,1#施工支洞进口需修筑对外临时道路约0.6km,2#施工支洞进口需修筑对外临时道路约0.88km,钢栈桥一座，3#施工支洞进口需修筑索道（5t）一条，引5+536.10隧洞出口需修筑对外临时道路约0.16km；初步估算需临时对外交通约2.06kmo通过我们细致探讨招标图纸和现场实地踏勘，认为总体采纳简易施工马路作为工程区域内的主要交通运输通道，而不采纳索道的方式进行运输，
5、经过测算，虽然临建马路投资看似增大了，但是可以大大节约运输成本和缩短工程建设工期，既有利于甲方早日发电产生效益，提前工期，保障平安，又降低单价承包费用。具体措施是：1、首部枢纽隧洞进口需修筑对外临时道路约O.20km；2、飘棚子沟取水枢纽处隧洞进出口需修筑对外临时道路约0.5km；3、1#施工支洞进口需修筑对外临时道路约0.6km；4、2#施工支洞进口需修筑对外临时道路约L5km,钢栈桥一座;5、3#支洞利用到压力前池交通马路回头线（高程在2945.00）作为起点，顺等高线按10%的坡度顺山往上至隧洞底部高程（高程3100.00）,盘山马路长度约3.0公里；6、引5+536.10隧洞出口需修筑

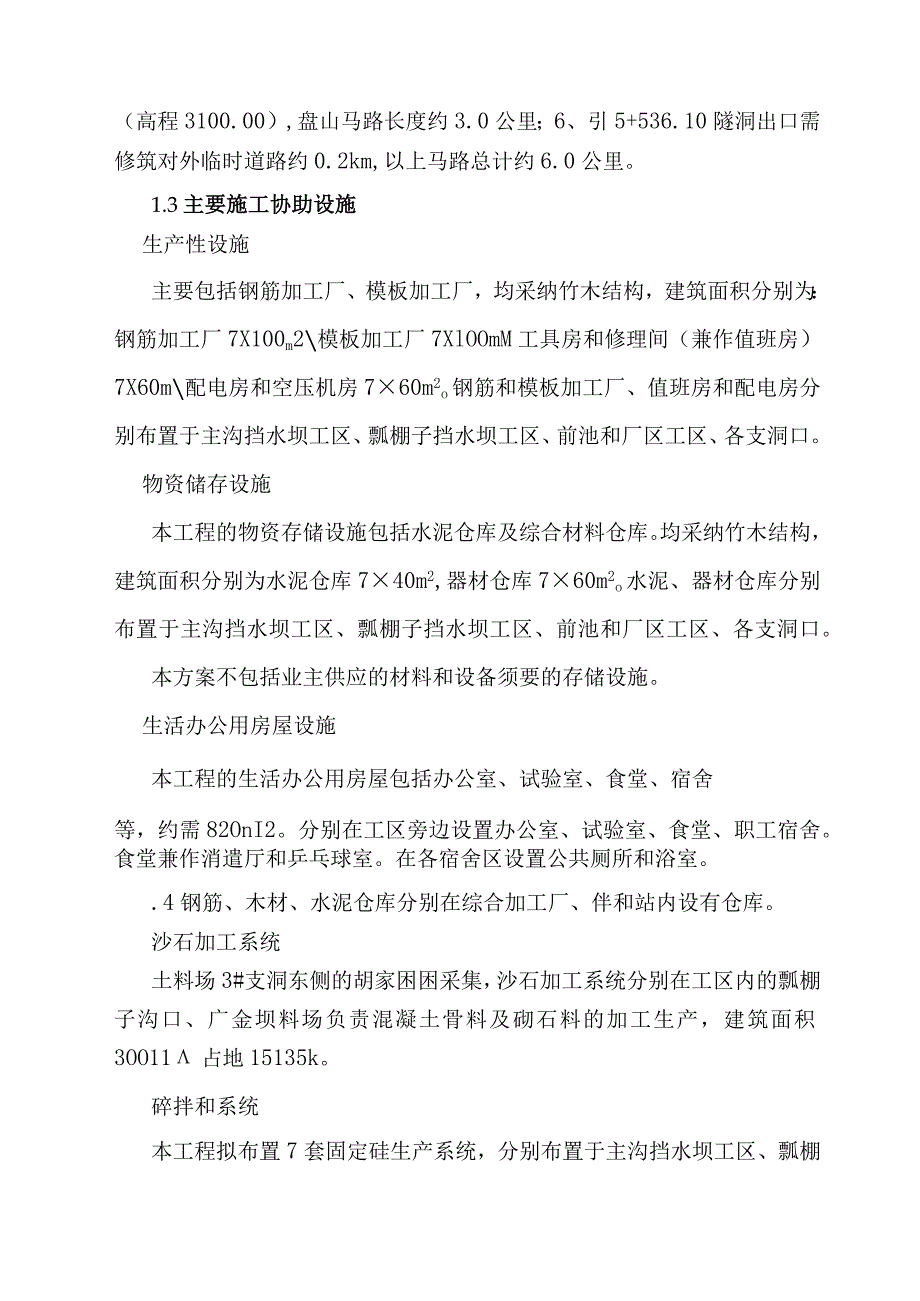

6、对外临时道路约0.2km,以上马路总计约6.0公里。1.3主要施工协助设施生产性设施主要包括钢筋加工厂、模板加工厂，均采纳竹木结构，建筑面积分别为：钢筋加工厂7X100m2模板加工厂7XlOOmM工具房和修理间（兼作值班房）7X60m配电房和空压机房760m2o钢筋和模板加工厂、值班房和配电房分别布置于主沟挡水坝工区、瓢棚子挡水坝工区、前池和厂区工区、各支洞口。物资储存设施本工程的物资存储设施包括水泥仓库及综合材料仓库。均采纳竹木结构，建筑面积分别为水泥仓库740m2,器材仓库760m2o水泥、器材仓库分别布置于主沟挡水坝工区、瓢棚子挡水坝工区、前池和厂区工区、各支洞口。本方案不包括业主供应的
7、材料和设备须要的存储设施。生活办公用房屋设施本工程的生活办公用房屋包括办公室、试验室、食堂、宿舍等，约需82OnI2。分别在工区旁边设置办公室、试验室、食堂、职工宿舍。食堂兼作消遣厅和乒乓球室。在各宿舍区设置公共厕所和浴室。.4钢筋、木材、水泥仓库分别在综合加工厂、伴和站内设有仓库。沙石加工系统土料场3#支洞东侧的胡家困困采集，沙石加工系统分别在工区内的瓢棚子沟口、广金坝料场负责混凝土骨料及砌石料的加工生产，建筑面积3OO11占地15135k。碎拌和系统本工程拟布置7套固定硅生产系统，分别布置于主沟挡水坝工区、瓢棚子挡水坝工区、前池和厂区工区、各支洞口，用于各工区支护、衬砌的施工。每套系统配置
8、JZC350型搅拌机。另设置2套移动式碎拌合系统，布置于马路沿线，用于马路施工，负责碎、砂浆的拌制。每套拌合系统均配置JZC350型自落式搅拌机。各拌合站均设置存水装置、临时堆料场、简易水泥堆放平台。每个拌和系统占地面积大约须要200m2o1.4施工供风、供水、供电及通讯施工供风动力供风采纳电动固定式空压机和移动式空压机相结合的方式供风，主要考虑喷碎和风钻钻孔用风。选用排气量20m3/min、工作压力1.OMpa型号为LG-2010电机功率为132kw的固定式风机3台；选用排气量IOm%Din的固定式风机5台；选用排气量3.5m7min的移动式风机3台。共需配置11台。隧洞通风排烟，在各支洞口
9、安装2X37.5kw轴流风机，压入风道用60橡胶风筒。施工供水本工程全部施工用水及生活用水均从木尔寨沟（或者其区间支沟）中取用。生活用水设施包括水塔、水池、供水管网及净化设备。本工程的宿舍区均设置一套生活供水设施。生产用水包括钻孔、碎拌合用水、冲洗用水、碎养护用水、机械用水等。采纳集中供水的方式,在各施工区设置80m，的水池,采纳水泵抽取河水至水池内（或者就近取山沟高处的裂隙、岩溶水），通过管路从水池将水输送至各用水点。水泵扬程不小于150m,流量不小于IonI3h,拟选用DY12-25X7型卧式多级离心泵，电动机功率为15kw,流量为12.5m3h,扬程为175m。抽水管管径由水泵型号确定，
10、采纳钢管；主供水管为管径100mm的钢管，用水管选用管径32mm的高压橡胶软管。施工供电本工程有IOkv的线路贯穿施工区，“T”接送至各施工区用降压变压器降压后，低压送至各用电点。施工通讯为了确保项目经理部及施工现场的指挥员、施工人员之间，施工单位及业主、监理、设计等单位之间的通讯畅通，本单位将采纳多种方案并举的形式建立起通讯网络。支配在施工现场采纳无线移动通讯、有线程控及互联网相结合的方式进行工地上的相互联络。1. 5弃渣场本工程设置7个施工区，每个施工区就近设置一个弃渣场。弃渣场采纳浆砌块石护脚，形成自由排水状态。弃磴场的位置选定总体按业主指定的渣场位置。第2章施工总进度支配2.1编制施工
11、总进度的依据依据四川省阿坝州小金县广金坝水电站工程施工招标文件商务文件分组工程量清单中所列工程项目及工程量。依据四川省阿坝州小金县广金坝水电站工程施工招标文件技术条款中有关项目的施工技术要求和施工程序要求及招标图纸中各建筑物的体型结构图。依据现场考察时所获得的有关地形、地貌资料及水文资料。依据现行水利水电工程有关设计规范和施工规范、规程。2.1. 5依据四川省阿坝州小金县广金坝水电站工程施工招标文件商务文件招标书中工程工期要求,即:支配工期：文O个日历天。2. 2施工总进度编制原则全面响应招标文件提出的各限制工期要求和总工期要求;及本施工组织设计各单项工程确定的施工程序、施工方法相一样；对各部
12、位的施工干扰进行深化探讨，在时段上解决好相互间的影响，合理地进行资源配置。2.3编制说明施工总进度表关键项目的施工时段及施工总进度网络图一样。其他项目的施工时段依据资源平衡原则，在允许的机动时间内优化支配。施工总进度表划分的工程项目及施工总进度网络图基本一样。但由于施工总进度表重点反应各个工程项目的月施工强度，因而在某些项目的时段支配上略有差别，但这些时段上的差别都在网络图中的自由时差范围内。各个工程项目的工程量、施工时段、月支配工作量详见投标文件施工总进度表。本工程主要工程量有土方明挖58972m3,土石方明挖9606m3,石方洞挖53655m:3个支洞的开挖，碎及钢筋碎2856511喷碎3
13、402m3,回填灌浆598511A固结灌浆11029叫模板制作安装18804m2,钢模台车42809112,钢筋制作安装934.8t,橡胶止水6216m,金属结构制作安装318.13土石回填3142511砌体工程502Inf；以及升压站设备设施安装和机电设备、协助设备的安装等。2. 4施工支配临时工程：2012年8月20日施工队伍进场后，首先修建临时施工道路，同时进行风水电系统、施工协助企业、生产生活用房的建设，在2012年10月1日前完成混凝土拌和系统修建，具备混凝土生产条件。施工导流工程：临时施工道路及临建设施完成后起先施工导流工程建设。主沟挡水坝首先对左岸漫滩导流明渠进行开挖在2012年
14、10月1日至12月30日完成左岸河滩导流明渠建设；同时完成上下游围堰填筑工程，具备抵挡5年一遇洪水标准的实力。瓢棚子沟挡水坝首先对左岸漫滩导流明渠进行开挖在2012年10月1日至11月30日完成左岸河滩导流明渠建设；同时完成上下游围堰填筑工程，具备抵挡5年一遇洪水标准的实力。于2012年9月20日至10月20日完成右岸挡水堰施工。取水枢纽工程：挡水坝工程预料在2012年8月20日进场施工，临建设施布置于木耳寨沟右岸河漫滩积累阶地上，宜高于河道水面5米，9月1日起先修筑右岸围岩，由于河水流量小，围岩宽度考虑底宽5米，顶宽2米，高度约3米，围堰布置在坝轴0+012,坝0-30、坝030的位置，采纳
