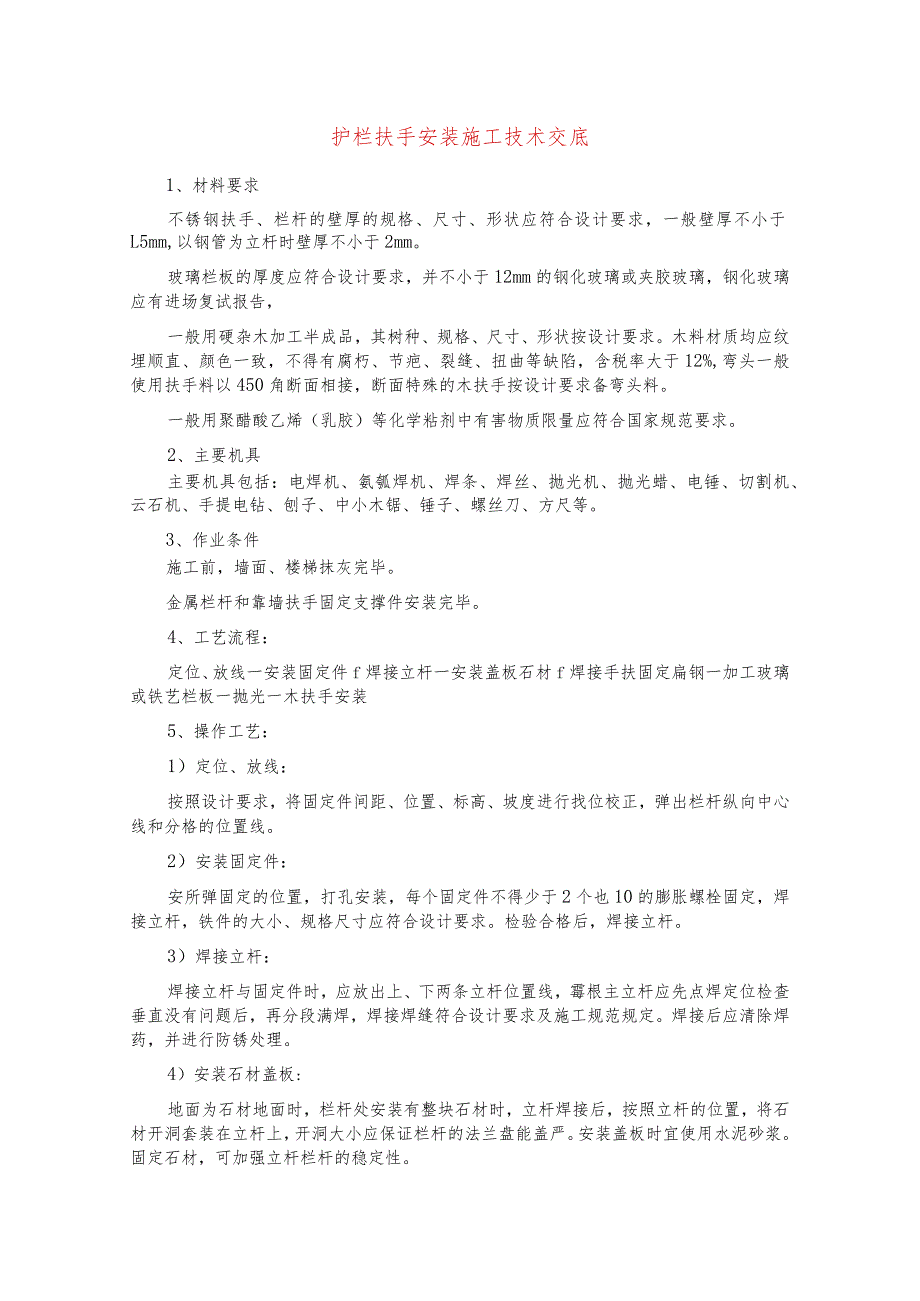

1、护栏扶手安装施工技术交底1、材料要求不锈钢扶手、栏杆的壁厚的规格、尺寸、形状应符合设计要求,一般壁厚不小于L5mm,以钢管为立杆时壁厚不小于2mm。玻璃栏板的厚度应符合设计要求,并不小于12mm的钢化玻璃或夹胶玻璃,钢化玻璃应有进场复试报告,一般用硬杂木加工半成品,其树种、规格、尺寸、形状按设计要求。木料材质均应纹埋顺直、颜色一致,不得有腐朽、节疤、裂缝、扭曲等缺陷,含税率大于12%,弯头一般使用扶手料以450角断面相接,断面特殊的木扶手按设计要求备弯头料。一般用聚醋酸乙烯(乳胶)等化学粘剂中有害物质限量应符合国家规范要求。2、主要机具主要机具包括:电焊机、氨瓠焊机、焊条、焊丝、抛光机、抛光蜡
2、、电锤、切割机、云石机、手提电钻、刨子、中小木锯、锤子、螺丝刀、方尺等。3、作业条件施工前,墙面、楼梯抹灰完毕。金属栏杆和靠墙扶手固定支撑件安装完毕。4、工艺流程:定位、放线一安装固定件f焊接立杆一安装盖板石材f焊接手扶固定扁钢一加工玻璃或铁艺栏板一抛光一木扶手安装5、操作工艺:1)定位、放线:按照设计要求,将固定件间距、位置、标高、坡度进行找位校正,弹出栏杆纵向中心线和分格的位置线。2)安装固定件:安所弹固定的位置,打孔安装,每个固定件不得少于2个也10的膨胀螺栓固定,焊接立杆,铁件的大小、规格尺寸应符合设计要求。检验合格后,焊接立杆。3)焊接立杆:焊接立杆与固定件时,应放出上、下两条立杆位

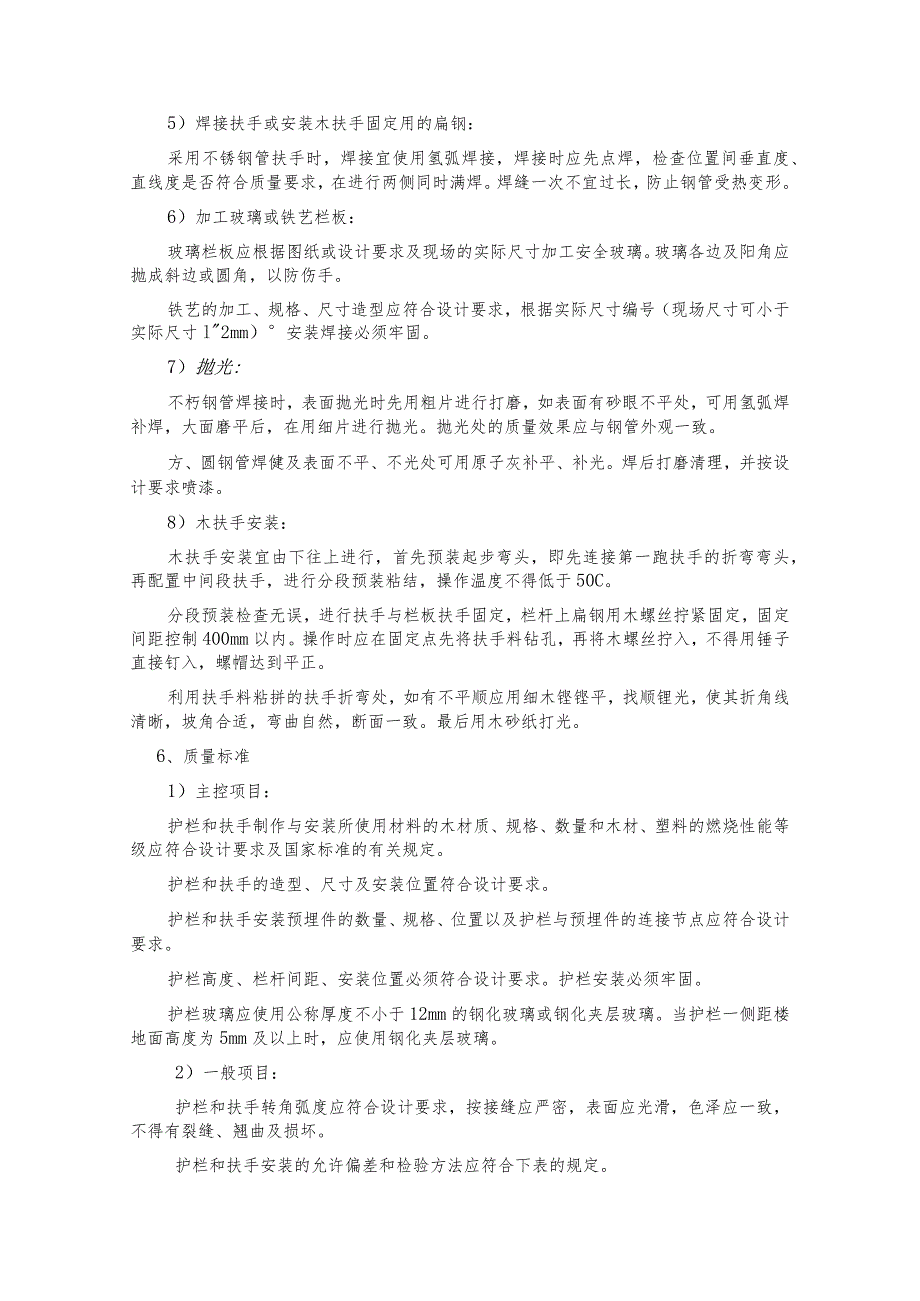

3、置线,霉根主立杆应先点焊定位检查垂直没有问题后,再分段满焊,焊接焊缝符合设计要求及施工规范规定。焊接后应清除焊药,并进行防锈处理。4)安装石材盖板:地面为石材地面时,栏杆处安装有整块石材时,立杆焊接后,按照立杆的位置,将石材开洞套装在立杆上,开洞大小应保证栏杆的法兰盘能盖严。安装盖板时宜使用水泥砂浆。固定石材,可加强立杆栏杆的稳定性。5)焊接扶手或安装木扶手固定用的扁钢:采用不锈钢管扶手时,焊接宜使用氢弧焊接,焊接时应先点焊,检查位置间垂直度、直线度是否符合质量要求,在进行两侧同时满焊。焊缝一次不宜过长,防止钢管受热变形。6)加工玻璃或铁艺栏板:玻璃栏板应根据图纸或设计要求及现场的实际尺寸加工
4、安全玻璃。玻璃各边及阳角应抛成斜边或圆角,以防伤手。铁艺的加工、规格、尺寸造型应符合设计要求,根据实际尺寸编号(现场尺寸可小于实际尺寸l2mm)安装焊接必须牢固。7)抛光:不朽钢管焊接时,表面抛光时先用粗片进行打磨,如表面有砂眼不平处,可用氢弧焊补焊,大面磨平后,在用细片进行抛光。抛光处的质量效果应与钢管外观一致。方、圆钢管焊健及表面不平、不光处可用原子灰补平、补光。焊后打磨清理,并按设计要求喷漆。8)木扶手安装:木扶手安装宜由下往上进行,首先预装起步弯头,即先连接第一跑扶手的折弯弯头,再配置中间段扶手,进行分段预装粘结,操作温度不得低于50C。分段预装检查无误,进行扶手与栏板扶手固定,栏杆上
5、扁钢用木螺丝拧紧固定,固定间距控制400mm以内。操作时应在固定点先将扶手料钻孔,再将木螺丝拧入,不得用锤子直接钉入,螺帽达到平正。利用扶手料粘拼的扶手折弯处,如有不平顺应用细木铿铿平,找顺锂光,使其折角线清晰,坡角合适,弯曲自然,断面一致。最后用木砂纸打光。6、质量标准1)主控项目:护栏和扶手制作与安装所使用材料的木材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求及国家标准的有关规定。护栏和扶手的造型、尺寸及安装位置符合设计要求。护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。护栏玻璃应使

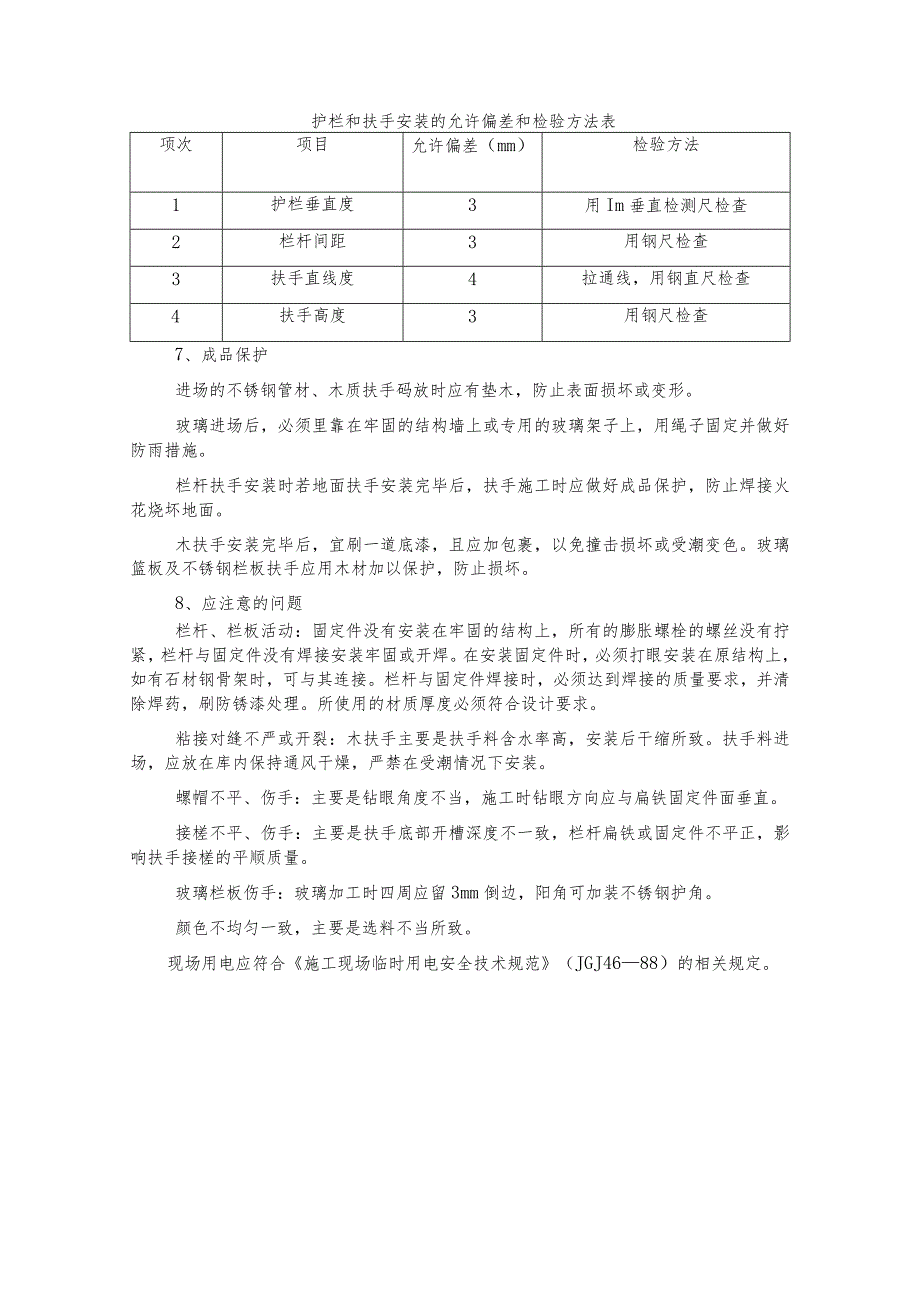

6、用公称厚度不小于12mm的钢化玻璃或钢化夹层玻璃。当护栏一侧距楼地面高度为5mm及以上时,应使用钢化夹层玻璃。2)一般项目:护栏和扶手转角弧度应符合设计要求,按接缝应严密,表面应光滑,色泽应一致,不得有裂缝、翘曲及损坏。护栏和扶手安装的允许偏差和检验方法应符合下表的规定。护栏和扶手安装的允许偏差和检验方法表项次项目允许偏差(mm)检验方法1护栏垂直度3用Im垂直检测尺检查2栏杆间距3用钢尺检查3扶手直线度4拉通线,用钢直尺检查4扶手高度3用钢尺检查7、成品保护进场的不锈钢管材、木质扶手码放时应有垫木,防止表面损坏或变形。玻璃进场后,必须里靠在牢固的结构墙上或专用的玻璃架子上,用绳子固定并做好防
7、雨措施。栏杆扶手安装时若地面扶手安装完毕后,扶手施工时应做好成品保护,防止焊接火花烧坏地面。木扶手安装完毕后,宜刷一道底漆,且应加包裹,以免撞击损坏或受潮变色。玻璃篮板及不锈钢栏板扶手应用木材加以保护,防止损坏。8、应注意的问题栏杆、栏板活动:固定件没有安装在牢固的结构上,所有的膨胀螺栓的螺丝没有拧紧,栏杆与固定件没有焊接安装牢固或开焊。在安装固定件时,必须打眼安装在原结构上,如有石材钢骨架时,可与其连接。栏杆与固定件焊接时,必须达到焊接的质量要求,并清除焊药,刷防锈漆处理。所使用的材质厚度必须符合设计要求。粘接对缝不严或开裂:木扶手主要是扶手料含水率高,安装后干缩所致。扶手料进场,应放在库内保持通风干燥,严禁在受潮情况下安装。螺帽不平、伤手:主要是钻眼角度不当,施工时钻眼方向应与扁铁固定件面垂直。接槎不平、伤手:主要是扶手底部开槽深度不一致,栏杆扁铁或固定件不平正,影响扶手接槎的平顺质量。玻璃栏板伤手:玻璃加工时四周应留3mm倒边,阳角可加装不锈钢护角。颜色不均匀一致,主要是选料不当所致。现场用电应符合施工现场临时用电安全技术规范(JGJ4688)的相关规定。
