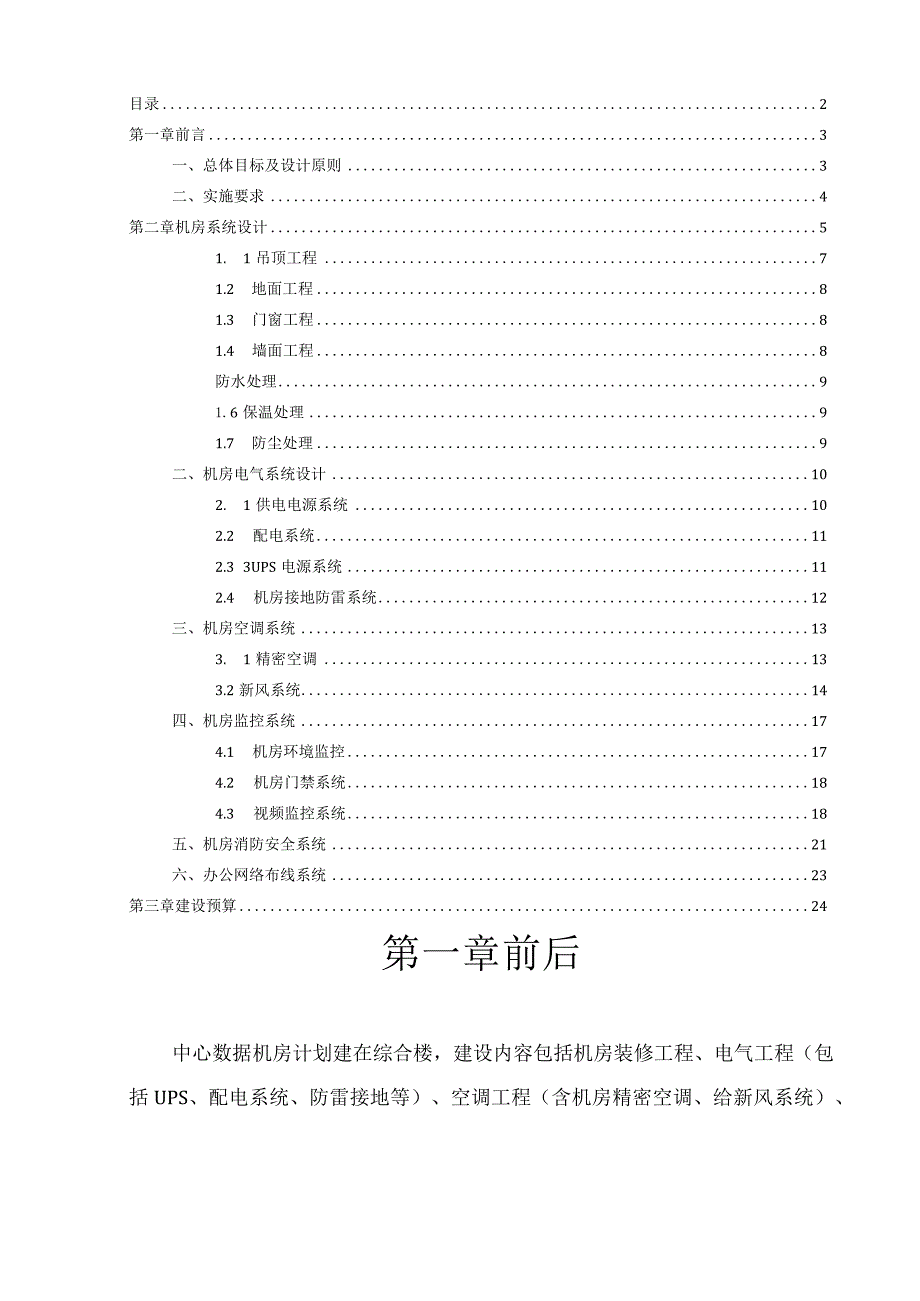

1、数据机房规划设计方案（VI.O版）2022年3月10日目录目录2第一章前言3一、总体目标及设计原则3二、实施要求4第二章机房系统设计51. 1吊顶工程71.2 地面工程81.3 门窗工程81.4 墙面工程8防水处理91.6保温处理91.7 防尘处理9二、机房电气系统设计102. 1供电电源系统102.2 配电系统112.3 3UPS电源系统112.4 机房接地防雷系统12三、机房空调系统133. 1精密空调133.2新风系统14四、机房监控系统174.1 机房环境监控174.2 机房门禁系统184.3 视频监控系统18五、机房消防安全系统21六、办公网络布线系统23第三章建设预算24第一章前后

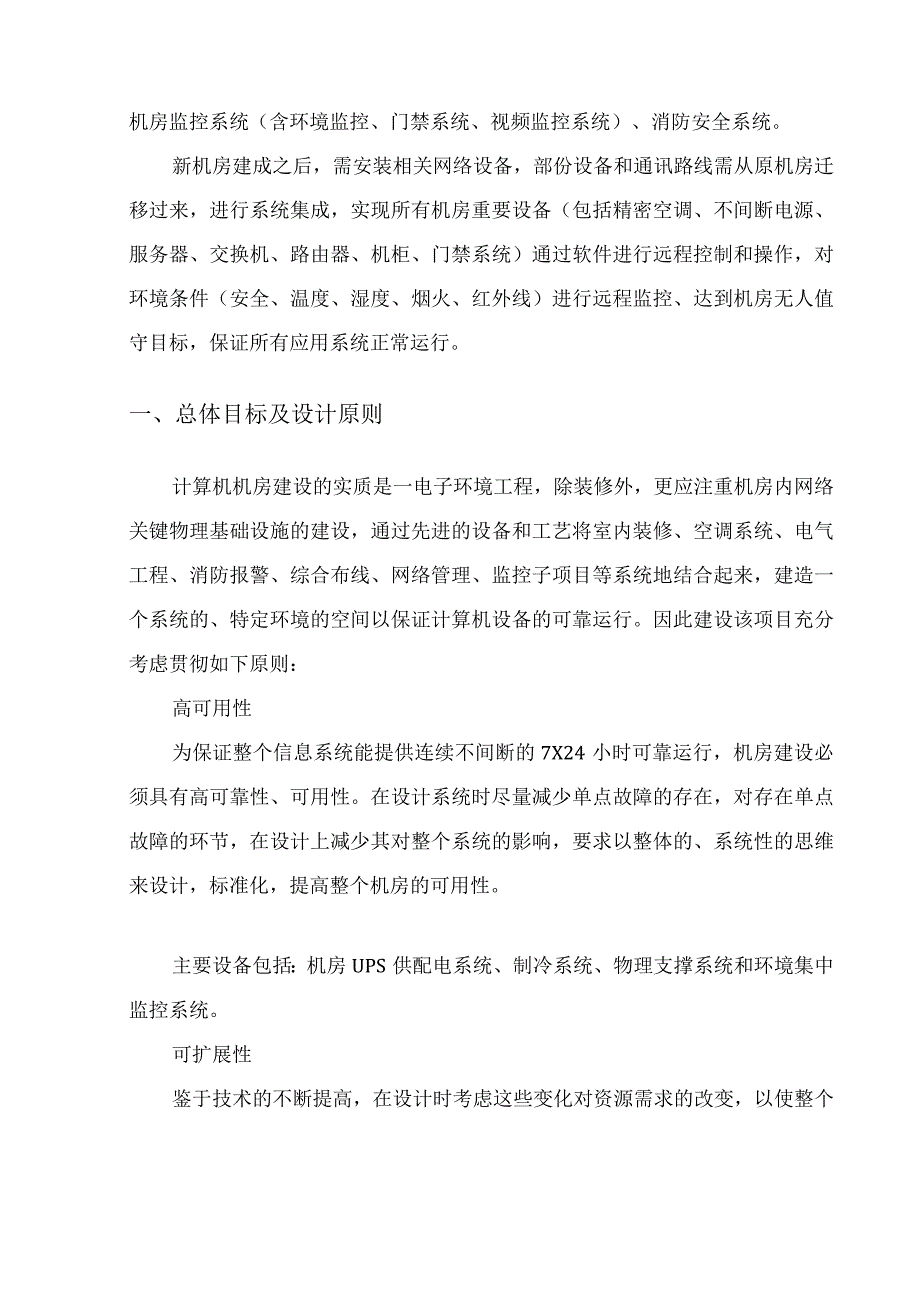

2、中心数据机房计划建在综合楼，建设内容包括机房装修工程、电气工程（包括UPS、配电系统、防雷接地等）、空调工程（含机房精密空调、给新风系统）、机房监控系统（含环境监控、门禁系统、视频监控系统）、消防安全系统。新机房建成之后，需安装相关网络设备，部份设备和通讯路线需从原机房迁移过来，进行系统集成，实现所有机房重要设备（包括精密空调、不间断电源、服务器、交换机、路由器、机柜、门禁系统）通过软件进行远程控制和操作，对环境条件（安全、温度、湿度、烟火、红外线）进行远程监控、达到机房无人值守目标，保证所有应用系统正常运行。一、总体目标及设计原则计算机机房建设的实质是一电子环境工程，除装修外，更应注重机房内
3、网络关键物理基础设施的建设，通过先进的设备和工艺将室内装修、空调系统、电气工程、消防报警、综合布线、网络管理、监控子项目等系统地结合起来，建造一个系统的、特定环境的空间以保证计算机设备的可靠运行。因此建设该项目充分考虑贯彻如下原则：高可用性为保证整个信息系统能提供连续不间断的7X24小时可靠运行，机房建设必须具有高可靠性、可用性。在设计系统时尽量减少单点故障的存在，对存在单点故障的环节，在设计上减少其对整个系统的影响，要求以整体的、系统性的思维来设计，标准化，提高整个机房的可用性。主要设备包括：机房UPS供配电系统、制冷系统、物理支撑系统和环境集中监控系统。可扩展性鉴于技术的不断提高，在设计时
4、考虑这些变化对资源需求的改变，以使整个系统具有灵便的可扩展性，特殊是空调、配电开关及配电柜、UPS及供电母线等。易于管理和维护通过使用先进和可靠的管理工具来实现系统的高品质统一管理，采用标准化模块级维护（特殊是配电系统，UPS供电系统等），通过监控软件进行统一管理，以节约人力资源。高效率机房整体设计充分合理地利用空间。供电系统设计合理，提高用电效率，减少运营成本。高性能价格比机房的设计、设备的选型应以合用为主，不要造成资源浪费。二、实施要求通过先进的设备和工艺将室内装修、空调系统、电气工程、门禁、集中监控、消防等系统地结合起来，建造一个系统的、特定环境的空间以保证计算机设备的可靠运行。第二章机
5、房系统设计根据设计规划，本次建设机房内可用总面积约为92平方米（6.2MX14.8M）,机房设备间外围分别设有监控室、技术支持办公室等5间办公室。中心机房建设要求：提供可靠的高品质的机房环境。一方面机房建设要满足计算机系统网络设备，安全可靠，正常运行，延长设备的使用寿命，提供一个符合国家各项有关标准及规范的优秀的技术场地。另一方面，机房建设能够给机房工作人员提供一个舒适安全的工作环境。机房建设包括如下内容：1）机房装修工程鼻机房天花吊顶采用防尘铝扣板材料；匕机房内地面安装优质防静电地板，并用铜网连接至专用接地路线，保证防静电地板与大地的良好接触；&机房墙面、地面、顶部全部做防水防潮处理；匕机房
6、内采用防火材料。2）机房电气系统匕配备大功率UPS电源，支持机房内的设备；已配套专用双备动力线配电系统，保障电力供应稳定；已部署接地防雷系统。3）机房空调系统匕机房采用恒温恒湿的专用精密空调；匕机房送风方式为下送风上回风的循环送风方向，这样可保证网络通讯设备在恒温恒湿的环境下工作。4）机房监控系统匕机房环境监控系统，对机房运转设备的温湿度、电压、浸水进行监控和报警。匕为了防止精密空调机的加湿器漏水，需要在每台空调机周围安装漏水检测报警系统。匕在进入电脑机房的地方给工作人员分别设置了进入权限和历史记录的门禁系统。匕机房内外安装摄像机进行24小时监控。5）机房消防安全系统经为了机房的安全可靠、正常
7、运行，对该机房的设计必须符合国家标准、行业标准及规范；在防火安全方面，要按照一级防火要求设计；配置机房专用气体灭火装置和二氧化碳灭火器等。6）办发布线系统匕基于办公需要，机房设备间外围设有的监控室、技术支持办公室等5间办公室需敷设专用布线系统，直接连入机房。一、机房装修工程设计机房装修工程主要包括吊顶、地面、活动地板、门窗、墙面、防水防潮、保温、隔音、防尘等。1.1 吊顶工程机房棚顶装修采用吊顶方式。吊顶是机房中重要的组成部份。吊顶上部可以安装着强电、弱电线槽和管线，同时也可以安装着消防灭火的气体管路等。在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头等。考虑机房吊顶必须防尘、
8、防火、吸音性能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装。本方案采用的是T型装配式轻钢龙骨吊顶，装配式轻钢龙骨吊顶具有：自重轻，仅为普通抹灰吊顶重的l4o耐火性能好，轻钢龙骨及顶板都是不燃或者阻燃材料，有利于防火。以钢代木，节约木材。装配化施工作业,改善劳动条件，有利于实现装修工程工业化等优点。用T型轻钢龙骨作为骨架，在中、小龙骨间安装顶板，然后用铅丝将中、小龙骨紧固。吊顶具有一定的承载能力，必须能够承受住所安装设备比如灯具等的分量。吊顶以上的空间留有30cm的间隔。为达到良好的吸音、防尘、坚固等效果，并确保机房的消防需要，整个机房采用具有吸音、屏蔽特性的材料，吊顶设计采用
9、的是铝制微孔吸音板敷设吊顶，铝合金微孔板产品特点是：机械强度高、耐弯曲不变形、耐潮湿及盐渍、附着力强、耐划擦、不起尘、易清洁，有吸音效果，色调柔和，不产生眩光等特点，长期使用不浮现色差现象。经过严格测试，不易燃。符合CGB50174-93规范要求及GB50222-95的防火要求。为保证吊顶上部防火、洁净无尘，需在微孔吊顶上部墙面进行防尘处理,涂刷防火涂料2-3遍。吊顶吊杆均用胀栓固定于结构真顶上，吊杆表面均刷涂防锈漆。在吊顶上安装与之相一致的照明灯具，照明灯具为嵌装式。灯具的安装与吊顶的安装必须有机的结合，使机房的装修达到和谐的统一效果。同时，又必须保证灯具的维护和更换方便快捷。1.2 地面工
10、程机房地板采用全钢抗静电活动地板，地板安装高度为0.3M。地板与墙体交壤处用不锈钢踢脚板封边。全钢抗静电活动地板技术指标序号性能技术指标1规格600X6002分量13.5kg3集中载荷454kg4均布载荷5672kgm25方直度对角线差W0.36电性能A级1x105-1xlO8;B级1x106-1xl0107防火指标氧指数N32%B1级1.3 门窗工程整个机房原先的外墙玻璃保持不动，内部使用砖墙进行封闭处理。主入口设置的防火防盗门一套；设备间设置单开防火玻璃门一套；电源区间设置单开防火玻璃门一套；玻璃门采用门禁系统，刷卡进出。1.4 墙面工程机房内墙采用采用不起尘、易清洁的装修材料，在保证材料
11、强度高、防火能力强、不变形、不退色、不脱漆、平整美观的基础上，配以相应的踢脚线，以提高整体装饰效果。地脚线的处理采用配套配件。1.5 防水处理机房内的防水处理至关重要，设计对机房进行全方位防水处理，施工时先平整墙面，用混合防水材料的水泥砂浆找平，机房屋顶、地板、内墙面均涂刷防潮、抗菌内墙漆，并按照标准防水工艺进行处理，确保机房内无渗水现象发生。墙壁和顶棚表面应平整，减少积灰面，并应避免眩光。如为抹灰时应符合高级抹灰的要求。1.6保温处理机房内在做完防水处理后，铺设静电地板前，在地面找平后，铺设保温棉，以保持室内空调运行温度的恒久保持。1.7防尘处理在机房装修的各个细节，始终考虑到机房的整洁和防
12、尘处理，在机房隔音层的内墙选材上，我们设计了采用防火装饰板作为内墙面，保持室内洁净，不易积累灰尘且易清洗。二、机房电气系统设计电气系统工程要包括供电电源系统、UPS系统、照明装置、防雷接地装置等。2.1供电电源系统项目考虑与设计的内容如下：1）机房内用电设备供电电源均为单相三线制，采用单回路供电。2）市电与发机电的输出经过ATS自动切换系统后进入整个机房的输入配电柜；其中一路直接进入UPS,一路输出到空调，一路输出到照明，一路输出到插座，其他的作为预留。3）用电设备作接地保护，并入土建大楼配电系统。4）机房配电系统所用电线为阻燃聚氯乙烯绝缘导线，敷设镀锌铁管及金属软管等管材。5）机房的设备供电
13、、空调、照明供电分别采用不同的回路，其中设备供电由UPS提供并按设备总用电量的1.3倍进行预留，而空调、照明用电由市电提供并按空调设备的要求供配。6）机房内照明装置宜采用机房专用无眩光灯盘，照璀璨度大于300LUX,事故照璀璨度应大于60LUXo7）机房内的配电系统考虑了与应急照明系统的自动切换。8）该机房电源进线正常时由市电供电,市电故障时由UPS供电，进线直接引入机房专用配电柜总输入开关。9）机房设计了一个市电配电柜，对机房的市电进行配电，配电柜为机房专用标准配电箱，配备低压开关。柜内配有市电备用回路，安装防雷保内湘资料注意保密第1（）页护器。10）机房设计了一个UPS配电柜，对机房的UP
14、S电进行配电，配电柜为机房专用标准配电柜，配备低压开关。柜内配有UPS电源备用回路，安装防雷保护器。11）机房所有插座均采用普通电源插座和弹起式铜插座，普通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板。2.2配电系统空调照明部份：该部份采用专用配电柜来完成，它接到机房输入配电柜送过来的电源，通过总电源开关，输出到分支回路中，该部份设计了以下回路：空调回路2条，照明回路3条，维修插座回路2条，其它辅助插座回路2条，备用回路2条。UPS电源部份：该部份采用机房专用配电柜来完成，它接到UPS送过来的单路电源，通过总电源开关，输出到分支回路中，该部份设计了以下回路：服务器回路3条，监控报警回路
15、2条，交换机回路2条，工作站回路2条，消防回路1条，备用回路3条；2.3UPS电源系统机房将用来放置网络核心交换机、服务器等IT设备。因此对供电系统有很高要求。机房需要配备专用的UPS电源系统，保证在市电住手时保障其机房内的所有设备能够正常运行（不包括空调，因为空调内部有大功率电动机，感应电流很大，并且启动电流是正常额定电流的3倍摆布，故不把空调纳入UPS供电）。根据估算,中心机房内采用2台30KVA容量的纯在线UPS,续航时间不低于4小时。由于在线式UPS的工作特点，切换时间为Omso该UPS应用专业的IC、CPU以及DSP等技术实现交流电源的功率因数校正和电流谐波抑制，输入谐波失真低于3%,功率因数可高达0.98,平均无故障运行时间高达48万小时，能够有效减轻电网负荷，实现IjPS电源输入的高效节能;整机效率高、发热量小，运行损耗小，能大大提高电能利用率，实现节能省电。2. 4机房接地防雷系统接地系统是机房环境的重要组成部份，它不仅直接影响机房设备的通信质量和机房电源系统的正常运行，还起到保护人身安全和设备安全的作用。接地系统的电阻主要由
