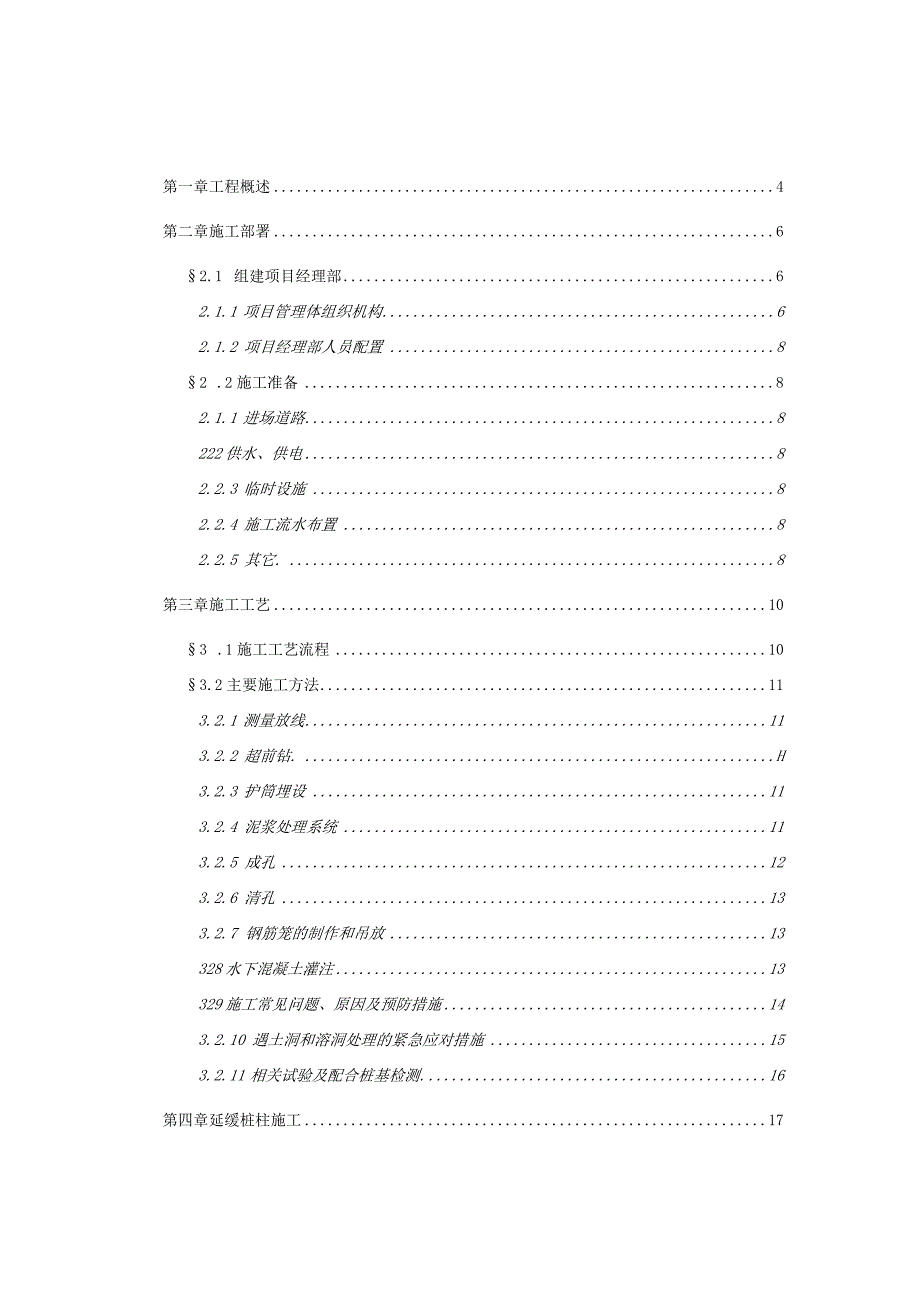

1、第一章工程概述4第二章施工部署62.1 组建项目经理部62.1.1 项目管理体组织机构62.1.2 项目经理部人员配置82 .2施工准备82.1.1 进场道路8222供水、供电82.2.3 临时设施82.2.4 施工流水布置82.2.5 其它.8第三章施工工艺103 .1施工工艺流程103.2主要施工方法113.2.1 测量放线113.2.2 超前钻.H3.2.3 护筒埋设113.2.4 泥浆处理系统113.2.5 成孔123.2.6 清孔133.2.7 钢筋笼的制作和吊放13328水下混凝土灌注13329施工常见问题、原因及预防措施143.2.10 遇土洞和溶洞处理的紧急应对措施153.2.

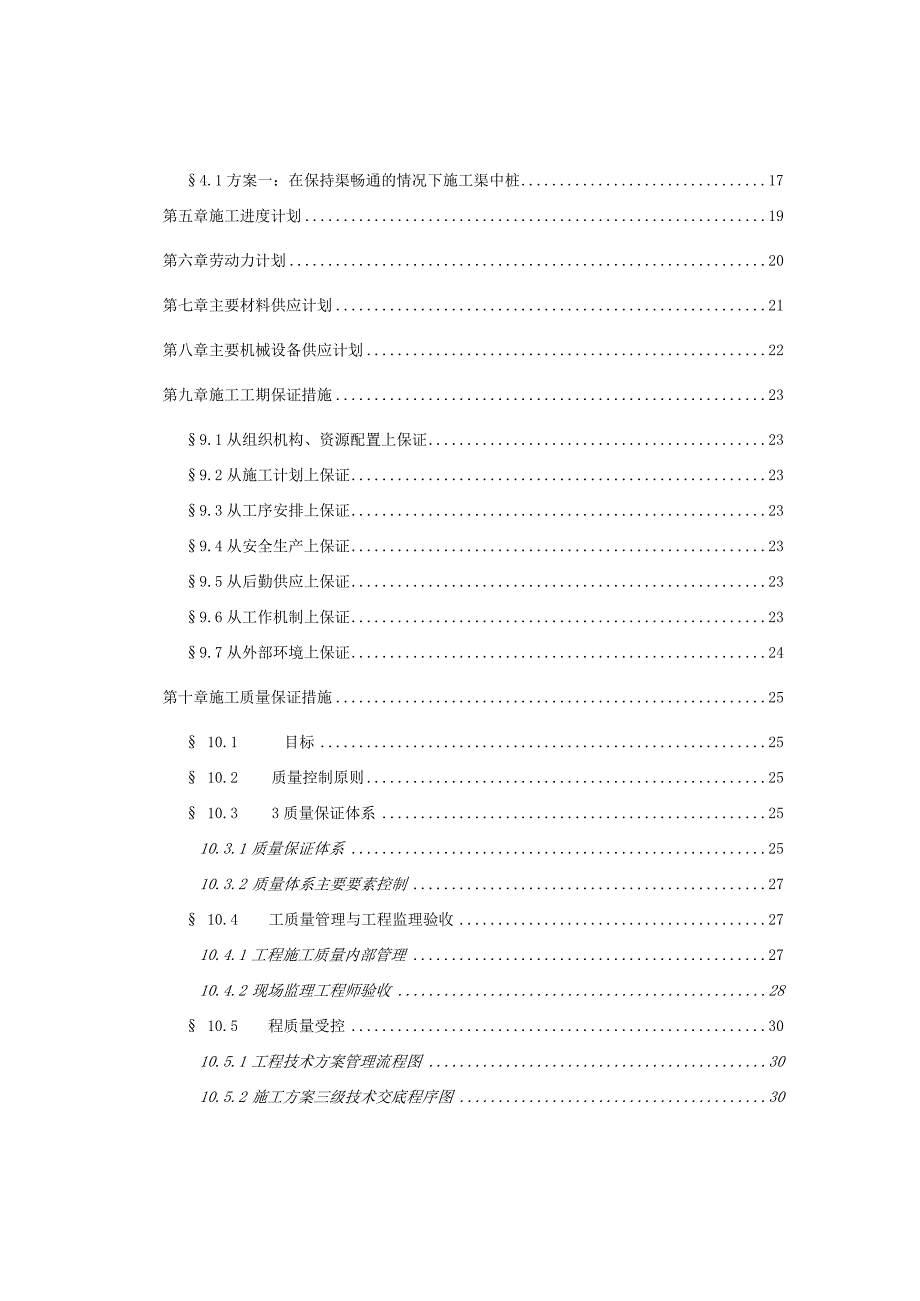

2、11 相关试验及配合桩基检测.16第四章延缓桩柱施工174.1方案一：在保持渠畅通的情况下施工渠中桩17第五章施工进度计划19第六章劳动力计划20第七章主要材料供应计划21第八章主要机械设备供应计划22第九章施工工期保证措施239.1从组织机构、资源配置上保证239.2从施工计划上保证239.3从工序安排上保证239.4从安全生产上保证239.5从后勤供应上保证239.6从工作机制上保证239.7从外部环境上保证24第十章施工质量保证措施25 10.1 目标25 10.2 质量控制原则25 10.3 3质量保证体系2510.3.1 质量保证体系2510.3.2 质量体系主要要素控制27 10.

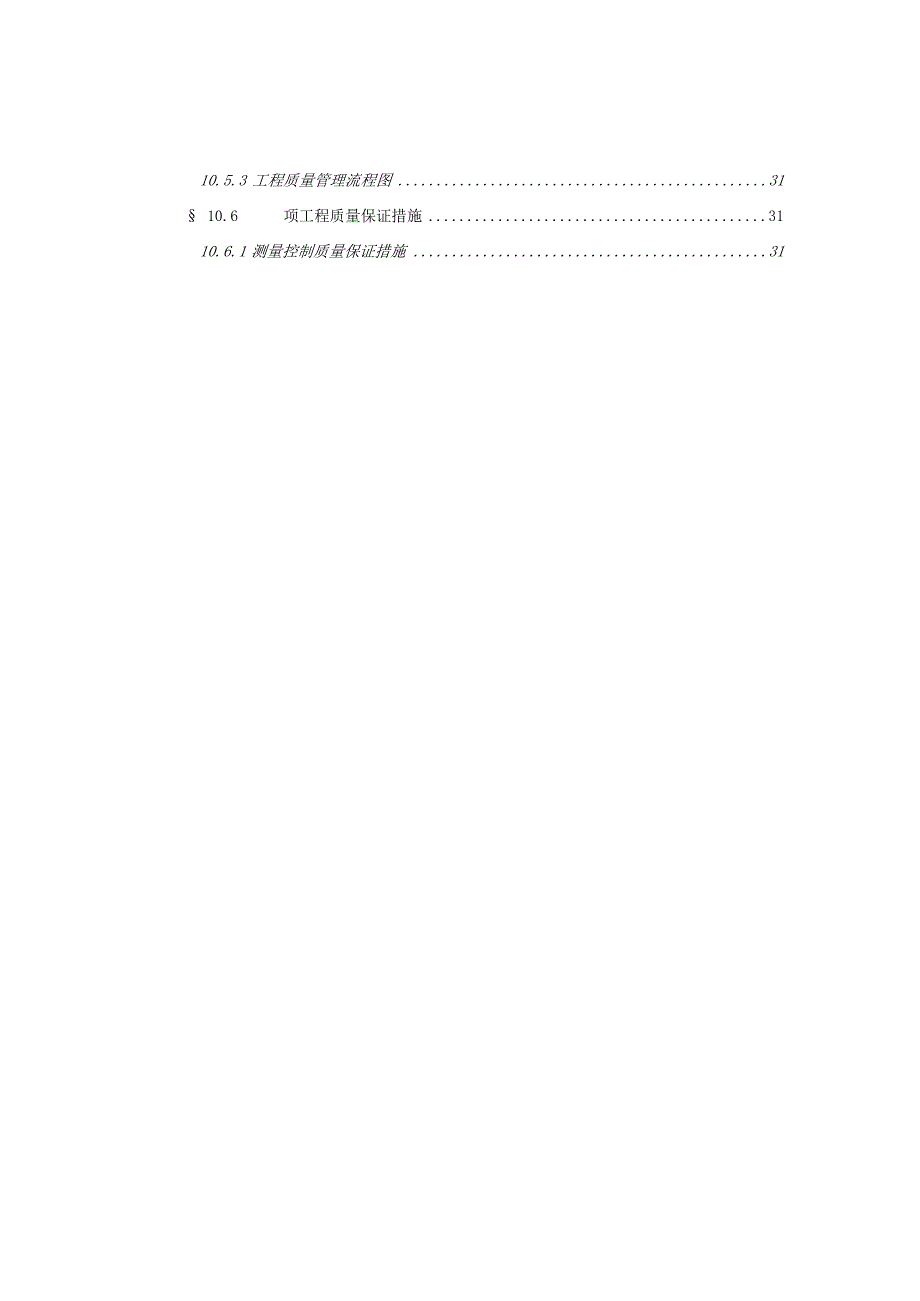

3、4 工质量管理与工程监理验收2710.4.1 工程施工质量内部管理2710.4.2 现场监理工程师验收28 10.5 程质量受控3010.5.1 工程技术方案管理流程图3010.5.2 施工方案三级技术交底程序图3010.5.3 工程质量管理流程图31 10.6 项工程质量保证措施3110.6.1 测量控制质量保证措施311.1.1 溶洞处理施工技术措施3310.6.5 钢筋工程质量保证措施3510.6.6 混凝土工程质量保证措施36第十一章施工安全保证措施37 1.1 1安全生产目标37 1.2 全生产管理原则37 1.3 生产保证体系38 1.4 全防护措施39 1.5 工用电安全保证措施
4、39 1.6 安全保证措施40 1.7 气）焊作业安全保证措施40 1.8 他安全保证措施40第十二章文明施工和环境保护措施42 12.1 保证体系42 12.2 立文明专栏42 12.3 配清洗设备42 12.4 标识牌42 12.5 浆、余泥管理43第十三章夜间施工保证措施44附图1:施工总平面布置图45附图2：施工进度计划横道图46附表：工地人员组织表47第一章工程概述X桩基础工程位于中国广州市花都区新华镇迎宾大道北侧，主体包括1栋酒店（Al）连1栋办公楼（A2）及地下车库，均采用冲孔灌注桩基础，以微风化石灰岩作为桩端持力层，微风化岩桩端阻力特征值为17000KPa,其岩石单轴极限抗压强
5、度标准值为4.4MPa。桩径为80Omm1700mm。本工程场地原地面标高约为8.400m,本工程发包方为X公司，设计单位为中天王董国际工程设计顾问有限公司。本工程冲孔灌注桩共约154根，有效桩长约1830m,其中中80Omm有26根;900mm,27根；CHOOOmm,23根；1100mm,20根；1200mm,9根；1300mm,29根；1400mm,8根；1600mm,8根；1700mm,4根。设计要求桩端全截面进入微风化石灰岩的深度（h）不应小于一倍桩径且不小于1.0米。超前钻部分共约5432m,确保桩端以下完整基岩厚度大于3D（D为桩端直径）,且不宜小于5米。我公司技术人员经研究招标
6、书及相关的设计图纸、地质资料等资料后，结合我公司的施工力量及施工经验，保证按业主要求的工期目标及“合格工程”的质量目标完成本工程施工任务。本工程地质情况，详见由广州市城市规划勘测设计研究院提供的岩土工程勘察报告。桩配筋等情况见下表。桩配筋表桩编号桩身混凝土强度等级单桩竖向承载力特征值(kN)桩端持力层桩直径D桩配筋(mm)纵筋箍筋加劲箍非加密区加密区抗压桩ZH800C30抗压3700微风化岩80014B18A8200A8l00B18200A型ZH900C30抗压4700微风化岩90016B18A8200A8100B18200A型ZHlOOOC30抗压5800微风化岩100018B18A8200
7、A8100B18200A型ZHllOOC30抗压7000微风化岩110020B18A8200A8100B18200A型ZH1200C30抗压8400微风化岩120022B18A8200A8100B18200A型ZH1300C30抗压9800微风化岩130024B18A8200A8100B18200A型ZH1400C30抗压11400微风化岩140026B18A8200A8100B18200A型ZH1600C30抗压14900微风化岩160030B18AlO200A10100B18200B型ZH1700C30抗压16800微风化岩170032B18A10200Alo100B18200B型抗拔桩Z
8、HB800C30抗压31100微风化岩80013C32A10200A10100B18200A型第二章施工部署2.1组建项目经理部2.1.1项目管理体组织机构公司拟委派本工程管理人员架构图工地人员组织表序号姓名性别年龄职称经验年限拟在本项目担任职务备注1男33助理工程师11项目经理2男37工程师14项目副经理3男34高级工程师10项目总工程师4男35工程师10工程部负责人5男28工程师8质检工程师6男35安全工程师14质安部负责人7男32测量工程师14测量组负责人8男25助理工程师4施工员9男27助理工程师5施工员10男28助理工程师8质量员11男27助理工程师6安全员12男44工程测量工20测
9、量员13女37经济师9资料员相关人员证明材料见后附资料2. L2项目经理部人员配置我公司将任命XX同志为本工程项目经理，由他组建本工程的项目经理部。2.2施工准备1. 2.1进场道路根据施工场地的情况，施工机械设备及材料从嘉华南道运输进场。施工时场地内设临时便道，以供混凝土搅拌车及钢筋运输车辆进入。2. 2.2供水、供电本工程业主在迎宾大道侧（近嘉华南道）工地围墙外提供1组DN200连水表,供生活用水，另工地现有一灌渠通过，施工用水可使用该灌渠。业主在迎宾大道侧（近清埔大道）工地围墙内提供临时用电户外动力箱630A开关接驳供施工临电之用，另工地现场配置一台250kW的柴油发电机备用。3. 2.
10、3临时设施工地现场设有围墙围蔽，靠近嘉华南道处开有大门，按业主提供场地布置，现场办公室和员工人员宿舍等。场地内设置二个临时钢筋加工区及堆放场，在场地均匀布置三个IOX5X2m泥浆池。临时设施及道路拟按施工总平面布置图（见附图1）布置。4. 2.4施工流水布置第一期（八）区酒店（AI）及写字楼（A2）及地下车库冲孔灌注桩工程同时施工，总的施工顺序采取由内往外的方法施工，出入口部分的冲孔灌注桩放置为后施工。工程现场有一灌渠通过，本工程的部分桩桩位处于灌渠之下，根据招标文件介绍，该灌渠需要改道，处于其之下的延缓桩柱（约为4根）的具体施工方法详细见第五章。5. 2.5其它施工前应向有关部门办理好报建、
11、开工、消防和噪音、振动等必要手续，会同有关单位进行图纸会审和基线复核的手续，并进行测量放线、班组技术安全交底工作、绘制施工流水图等。本工程场地内存在较多土洞及溶洞，为保证施工安全和质量，冲孔灌注桩在施工之前必须根据设计要求进行超前钻，以清楚了解每一桩孔的地质资料，做好相应措施。第三章施工工艺3.1施工工艺流程冲孔桩施工工艺流程图3.2主要施工方法3.2.1 测量放线复核建设单位提供的测量控制点符合要求后，测放出各桩桩位，拼装好桩架就位。根据预先测设的测量控制网（点），定出各桩位中心点，先进行超前钻，然后重新测放桩位中心点，双向控制定位后埋设钢护筒并固定，以双向十字线控制桩中心。冲桩前必须先校核
12、桩锤的中心是否与桩位中心重合。在施工过程中还须经常检测钻具位置有无发生变化，以保证孔位的正确。6. 2.2超前钻由于施场地为存在较多的土洞和溶洞。为保证施工质量和安全，根据设计要求在桩基施工前必须对桩位进行超前钻，以确认桩端持力层，确保桩端以下完整基岩厚度大于3D（D为桩端直径），且不宜小于5米。本工程超前钻施工安排在冲孔桩之前，超前钻工作量约5432m。采用XY-I型液压钻机钻孔施工，泥浆池可与冲孔桩泥浆池共用。根据施工进度安排施工，每一钻孔钻进过程中应做好记录，做好与监理签署终孔的确认手续。以便及时能安排冲孔桩施工，并保证冲孔桩施工有可靠的地质参考资料。在超前钻施工过程中，遇到溶、土洞时;
