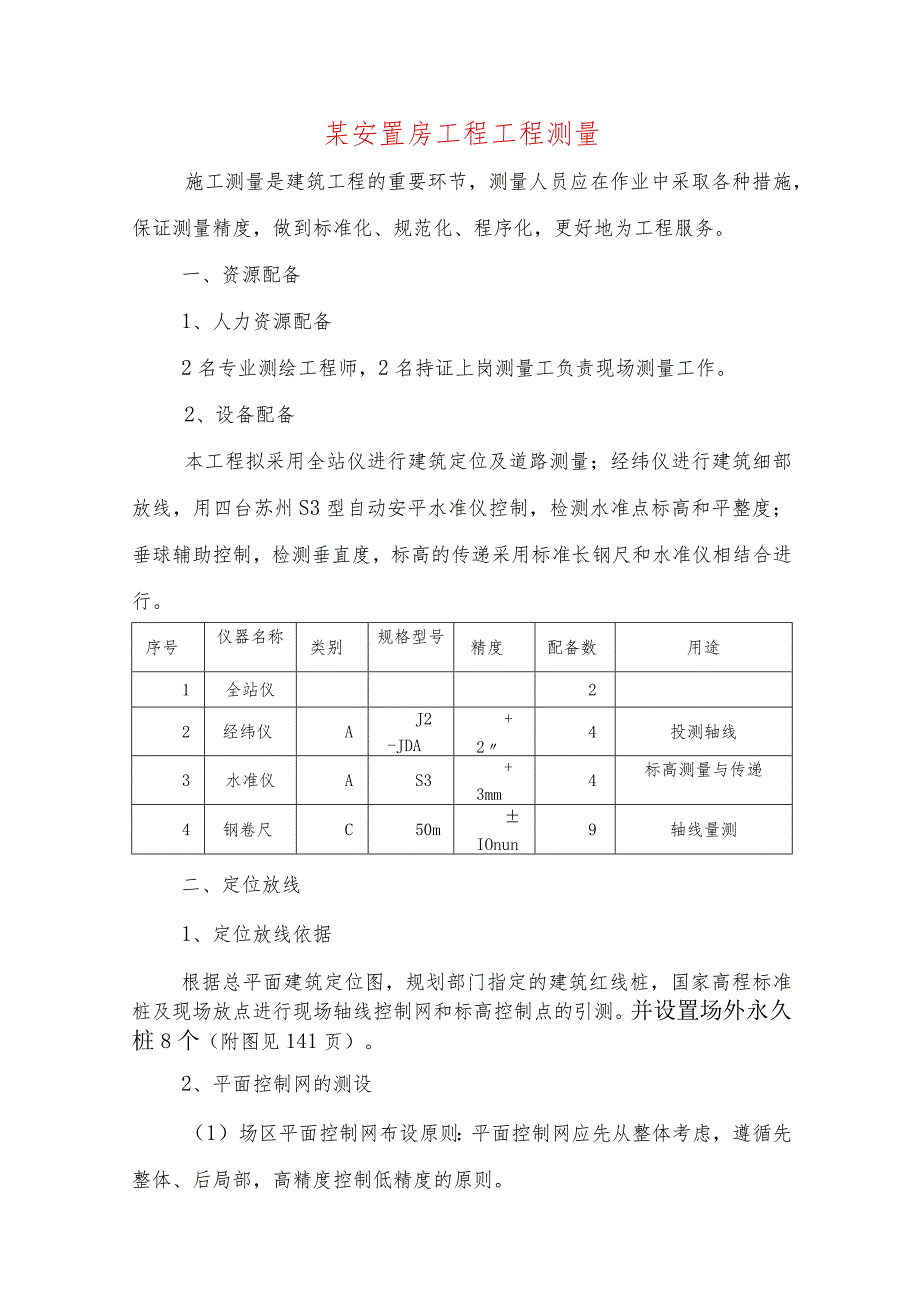

1、某安置房工程工程测量施工测量是建筑工程的重要环节，测量人员应在作业中采取各种措施，保证测量精度，做到标准化、规范化、程序化，更好地为工程服务。一、资源配备1、人力资源配备2名专业测绘工程师，2名持证上岗测量工负责现场测量工作。2、设备配备本工程拟采用全站仪进行建筑定位及道路测量；经纬仪进行建筑细部放线，用四台苏州S3型自动安平水准仪控制，检测水准点标高和平整度；垂球辅助控制，检测垂直度，标高的传递采用标准长钢尺和水准仪相结合进行。序号仪器名称类别规格型号精度配备数用途1全站仪22经纬仪AJ2-JDA+24投测轴线3水准仪AS3+3mm4标高测量与传递4钢卷尺C50mIOnun9轴线量测二、定位

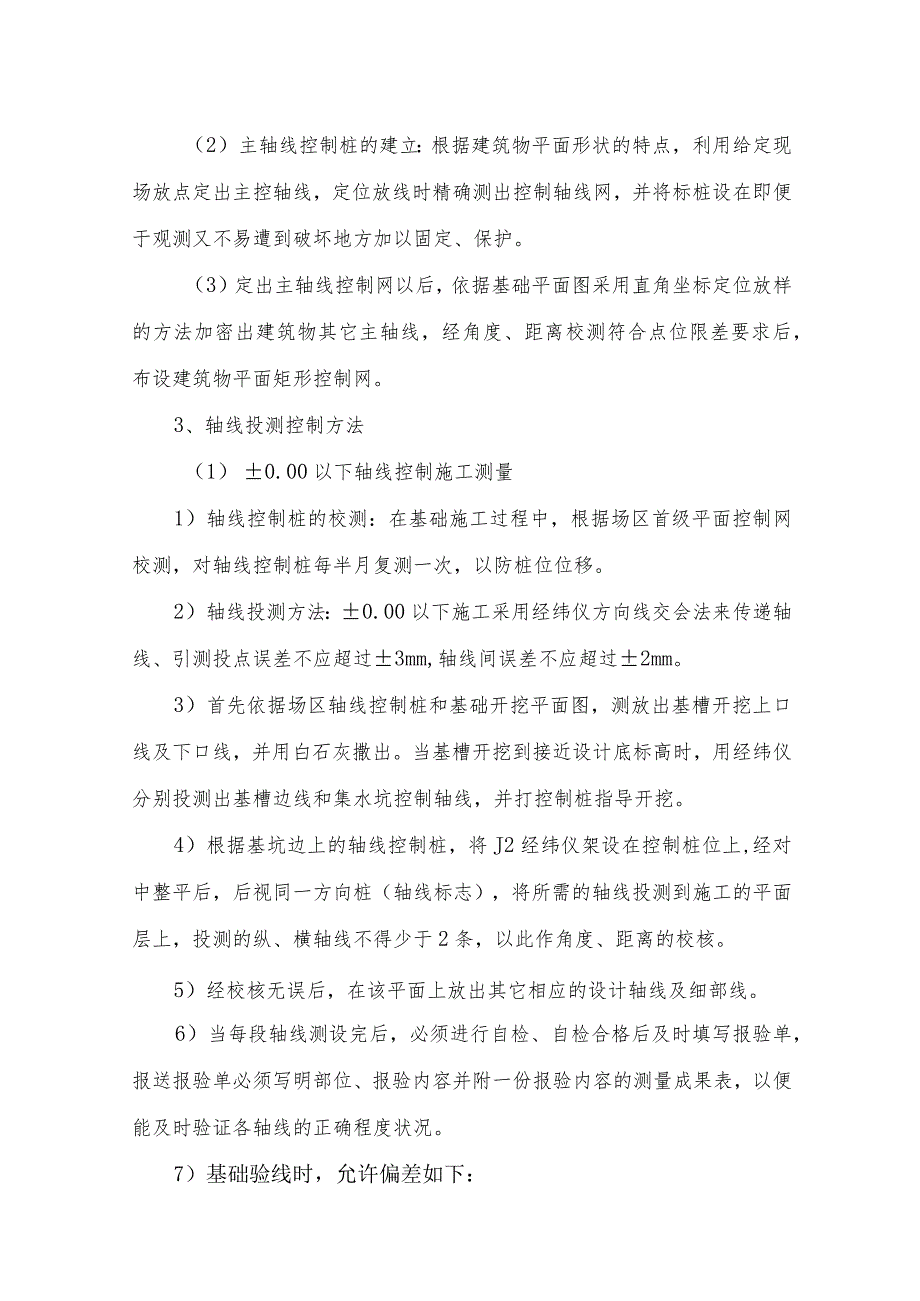

2、放线1、定位放线依据根据总平面建筑定位图，规划部门指定的建筑红线桩，国家高程标准桩及现场放点进行现场轴线控制网和标高控制点的引测。并设置场外永久桩8个（附图见141页）。2、平面控制网的测设（1）场区平面控制网布设原则：平面控制网应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。（2）主轴线控制桩的建立：根据建筑物平面形状的特点，利用给定现场放点定出主控轴线，定位放线时精确测出控制轴线网，并将标桩设在即便于观测又不易遭到破坏地方加以固定、保护。（3）定出主轴线控制网以后，依据基础平面图采用直角坐标定位放样的方法加密出建筑物其它主轴线，经角度、距离校测符合点位限差要求后，布设建筑物平面
3、矩形控制网。3、轴线投测控制方法（1） 0.00以下轴线控制施工测量1）轴线控制桩的校测：在基础施工过程中，根据场区首级平面控制网校测，对轴线控制桩每半月复测一次，以防桩位位移。2）轴线投测方法：0.00以下施工采用经纬仪方向线交会法来传递轴线、引测投点误差不应超过3mm,轴线间误差不应超过2mm。3）首先依据场区轴线控制桩和基础开挖平面图，测放出基槽开挖上口线及下口线，并用白石灰撒出。当基槽开挖到接近设计底标高时，用经纬仪分别投测出基槽边线和集水坑控制轴线，并打控制桩指导开挖。4）根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上,经对中整平后，后视同一方向桩（轴线标志），将所需的轴线投

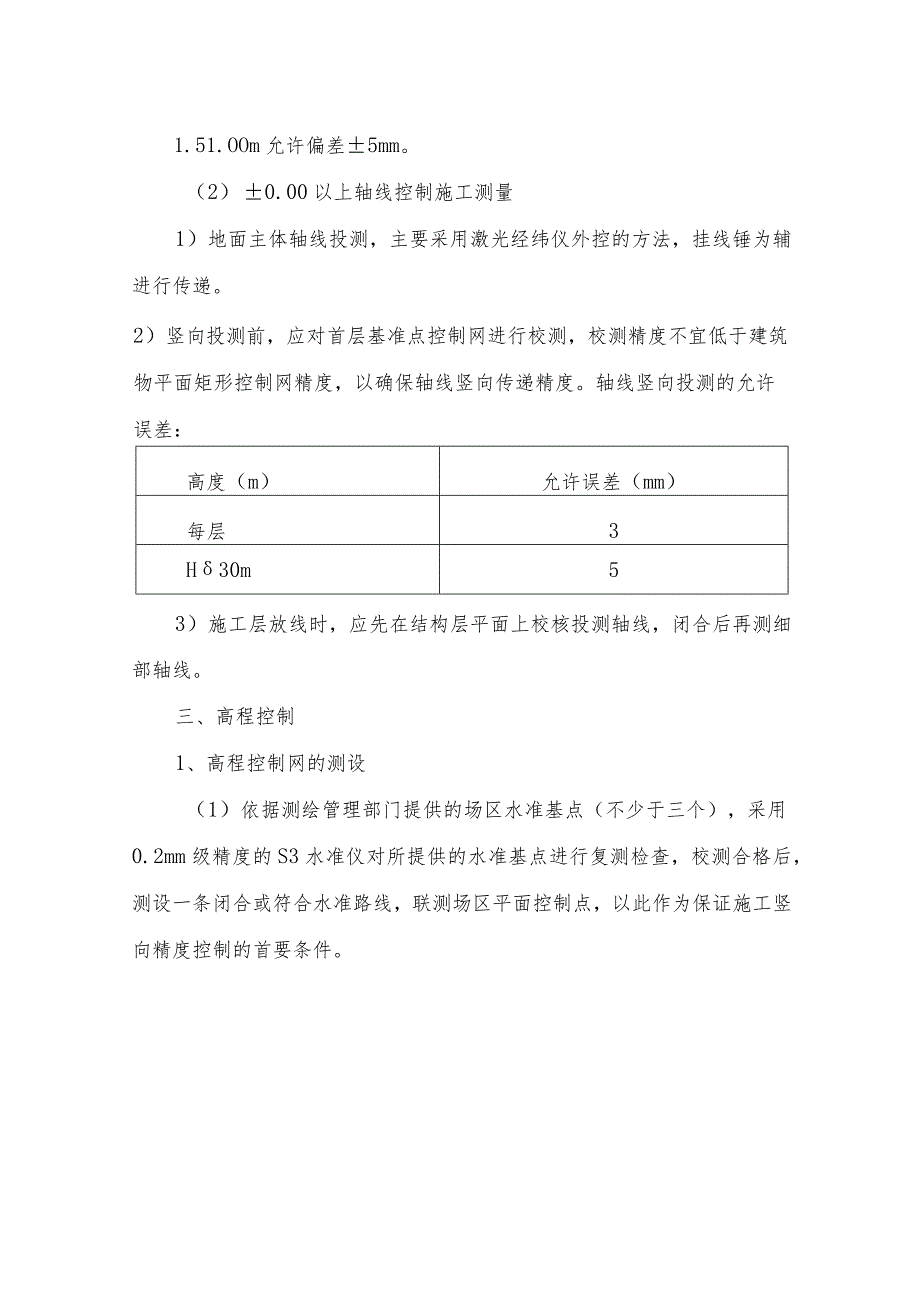

4、测到施工的平面层上，投测的纵、横轴线不得少于2条，以此作角度、距离的校核。5）经校核无误后，在该平面上放出其它相应的设计轴线及细部线。6）当每段轴线测设完后，必须进行自检、自检合格后及时填写报验单，报送报验单必须写明部位、报验内容并附一份报验内容的测量成果表，以便能及时验证各轴线的正确程度状况。7）基础验线时，允许偏差如下：1.51.OOm允许偏差5mm。（2） 0.00以上轴线控制施工测量1）地面主体轴线投测，主要采用激光经纬仪外控的方法，挂线锤为辅进行传递。2）竖向投测前，应对首层基准点控制网进行校测，校测精度不宜低于建筑物平面矩形控制网精度，以确保轴线竖向传递精度。轴线竖向投测的允许误差
5、：高度（m）允许误差（mm）每层3H30m53）施工层放线时，应先在结构层平面上校核投测轴线，闭合后再测细部轴线。三、高程控制1、高程控制网的测设（1）依据测绘管理部门提供的场区水准基点（不少于三个），采用0.2mm级精度的S3水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或符合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。(2)依据测绘管理部门提高的水准基点，埋设半永久性高程点,埋设36个月后，再进行联测，测出场区半永久性点的高程。(3)高程控制网的等级及观测技术要求：高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。等级高差全中误差(mm/
6、km)路线长度仪器型号水准尺与已知点联测次数附合或环线次数平地闭合差(mm)等650DSlDS3铤瓦双面往返各一次存返各一次12注：L为往返测段符合水准路线长度(km)水准观测主要技术指标见下表:等级仪器型号视线长度前后视较差(mm)前后视累积差(mm)最低地面高度(mm)基辅或红黑读数差基辅或红黑所测较差等DSl10Om360.31.0mm1.5mm2、0.00以下标高控制施工测量(1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。(2)0.OO以下标高的施测：为保证竖向控制的精度要求，对每层标高基准点
7、，必须正确测设。在同一平面层上所引测的高程点，不得少于三个，并作相互校核，校核后三点的较差不得超过3mm,取平均值作为该平面施工中标高的基准点。基准点设置边坡稳定位置，可使用水泥砂浆抹成一个竖平面，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。3、士0.OO以上高程的传递(1)在第一层的墙体砌筑好后，从墙体下面的已有标高点(通常是1米线)向上用钢尺沿着柱身量距。标高的竖向传递，用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时,应另设一道标高起始线，钢尺需加拉力、尺长、温度三差修正。(2)施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差为p=3mmo
