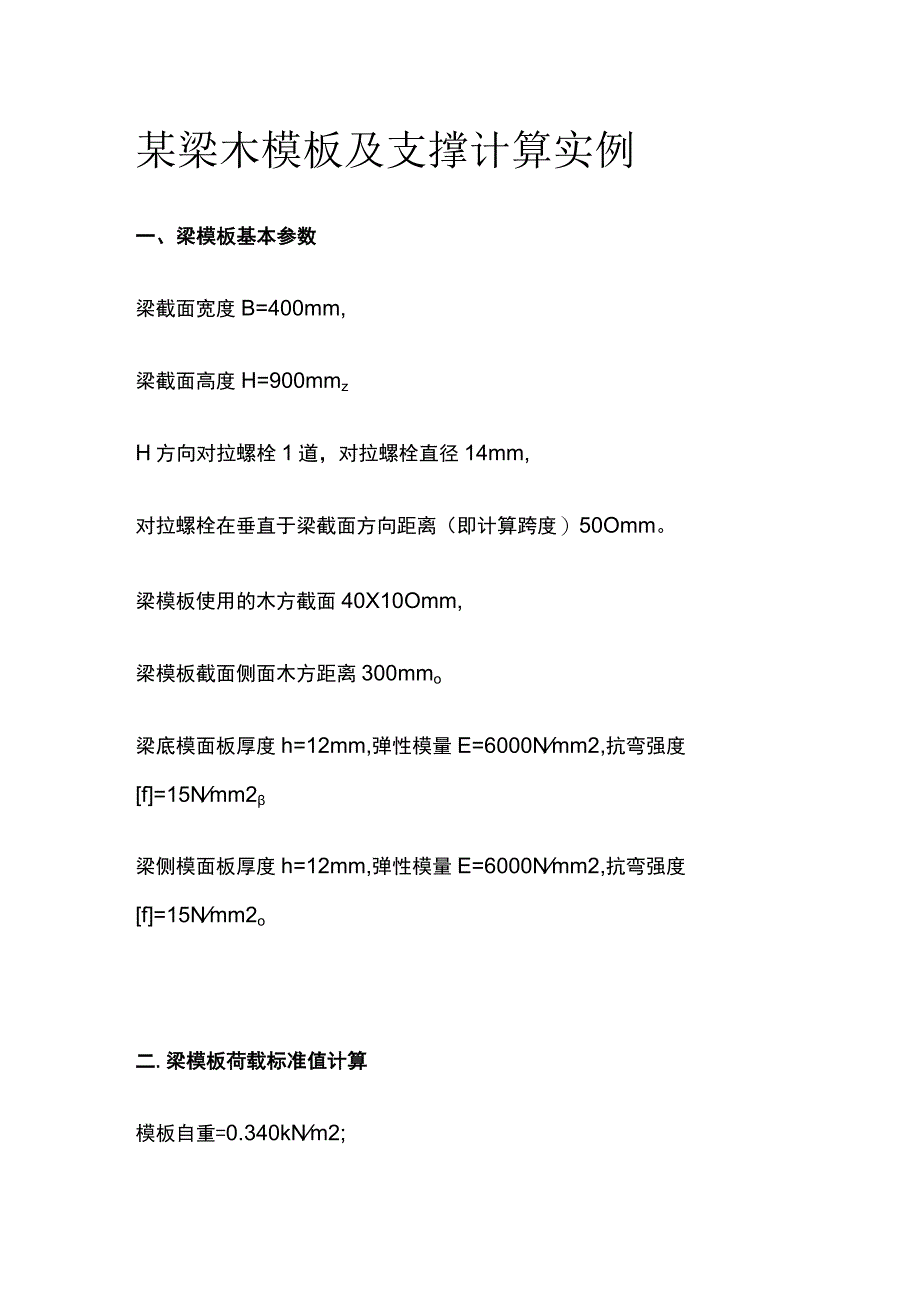

1、某梁木模板及支撑计算实例一、梁模板基本参数梁截面宽度B=400mm,梁截面高度H=900mmzH方向对拉螺栓1道，对拉螺栓直径14mm,对拉螺栓在垂直于梁截面方向距离（即计算跨度）50Omm。梁模板使用的木方截面40X10Omm,梁模板截面侧面木方距离300mmo梁底模面板厚度h=12mm,弹性模量E=6000Nmm2,抗弯强度f=15Nmm2梁侧模面板厚度h=12mm,弹性模量E=6000Nmm2,抗弯强度f=15Nmm2o二.梁模板荷载标准值计算模板自重=0.340kNm2;钢筋自重=1.500kNm3;混凝土自重=24.000kNm3;施工荷载标准值=2.500kNm2o强度验算要考虑新

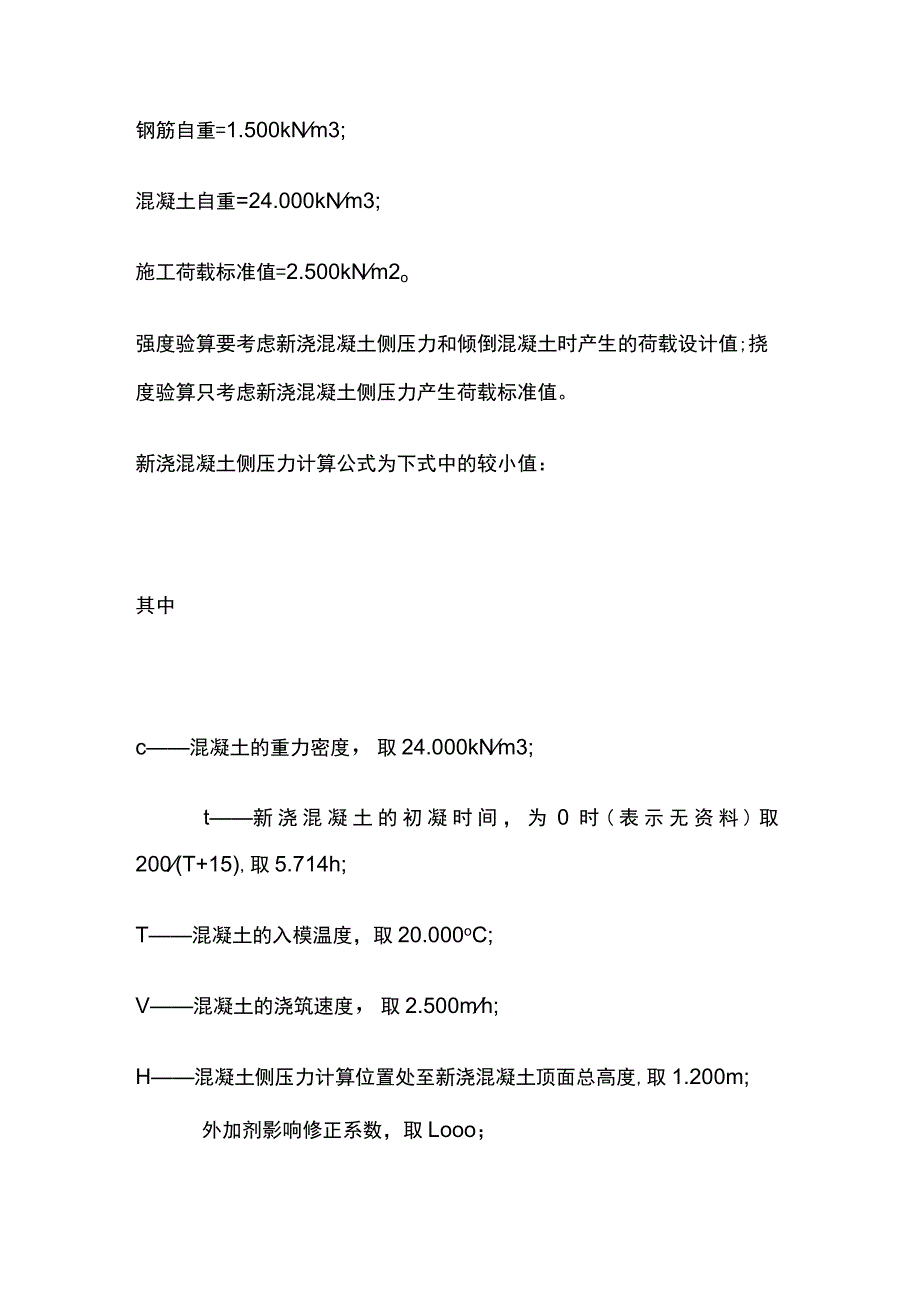

2、浇混凝土侧压力和倾倒混凝土时产生的荷载设计值;挠度验算只考虑新浇混凝土侧压力产生荷载标准值。新浇混凝土侧压力计算公式为下式中的较小值：其中c混凝土的重力密度，取24.000kNm3;t新浇混凝土的初凝时间，为0时(表示无资料)取200(T+15),取5.714h;T混凝土的入模温度，取20.000oC;V混凝土的浇筑速度，取2.500mh;H混凝土侧压力计算位置处至新浇混凝土顶面总高度,取1.200m;外加剂影响修正系数，取Looo；2混凝土坍落度影响修正系数，取0.850o根据公式计算的新浇混凝土侧压力标准值Fl=28.800kNm2考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力
3、标准值Fl=0.928.800=25.920kNm2考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值F2=0.96.000=5.400kNm2o三、梁底模板木楞计算梁底木方的计算在脚手架梁底支撑计算中已经包含！四.梁模板侧模计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下作用在梁侧模板的均布荷载q=(1.225.92+1.405.40)0.90=34.798Nmm面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I和截面抵抗矩W分别为：W=90.001.801.806=48.60cm3;I=90.001.801.801.8012=43.74cm4;Q)抗
4、弯强度计算f=M/Wf其中f面板的抗弯强度计算值(Nmm2);M面板的最大弯距(Mmm);W面板的净截面抵抗矩;f面板的抗弯强度设计值，取15.00Nmm2;M=0.100ql2其中q荷载设计值(kNm);经计算得到M=0.100(1.2023.328+1.404.860)0.3000.300=0.313kN.m经计算得到面板抗弯强度计算值f=0.3131000面板的抗弯强度验算f伍满足要求！(2)抗剪计算可以不计算T=3Q2bhT其中最大剪力Q=0.600(1.2023.328+1.44.860)X0.300=6.264kN截面抗剪强度计算值T=36264.0/(2X900.000X18.0
5、00)=0.580Nmm2截面抗剪强度设计值T=1.40Nmm2抗剪强度验算TTf满足要求！(3)挠度计算V=0.677ql4/100EIv=I/250面板最大挠度计算值V=0.67723.3283004/(1006000437400)=0.487mm面板的最大挠度小于300.0/250,满足要求！五.穿梁螺栓计算计算公式:NN=fA其中N穿梁螺栓所受的拉力；A穿梁螺栓有效面积(mm2);f穿梁螺栓的抗拉强度设计值，取170Nmm2;穿梁螺栓承受最大拉力N=(1.225.92+1.405.40)0.900.50l=17.40kN穿梁螺栓直径为14mm;穿梁螺栓有效直径为11.6mm;穿梁螺栓有效面积为A=105.000mm2;穿梁螺栓最大容许拉力值为N=17.850kN;穿梁螺栓承受拉力最大值为N=17.399kN;穿梁螺栓的布置距离为侧龙骨的计算间距500mmo每个截面布置1道穿梁螺栓。穿梁螺栓强度满足要求！六.梁支撑脚手架的计算支撑条件采用钢管脚手架形式,参见楼板模板支架计算内容。
