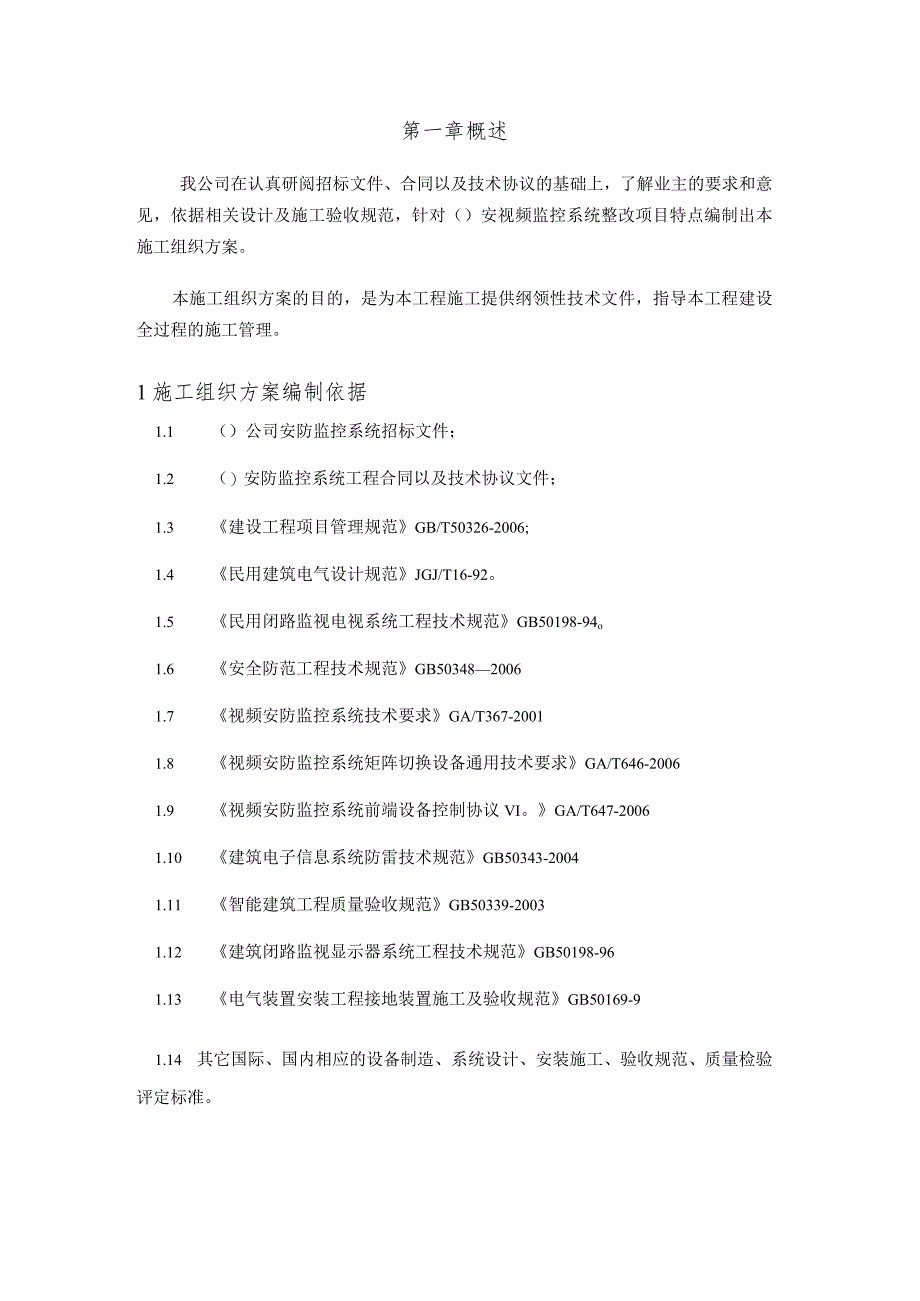

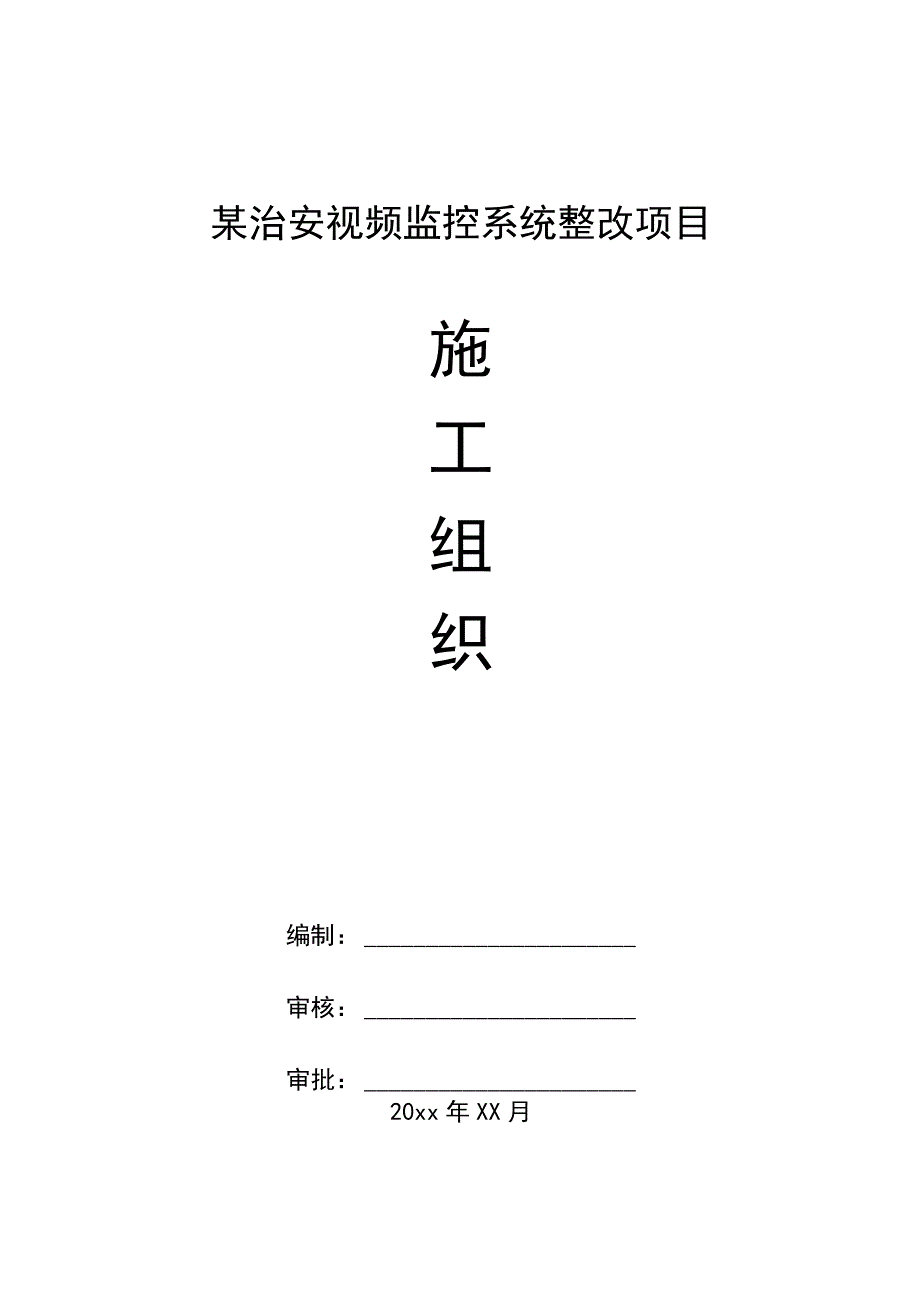

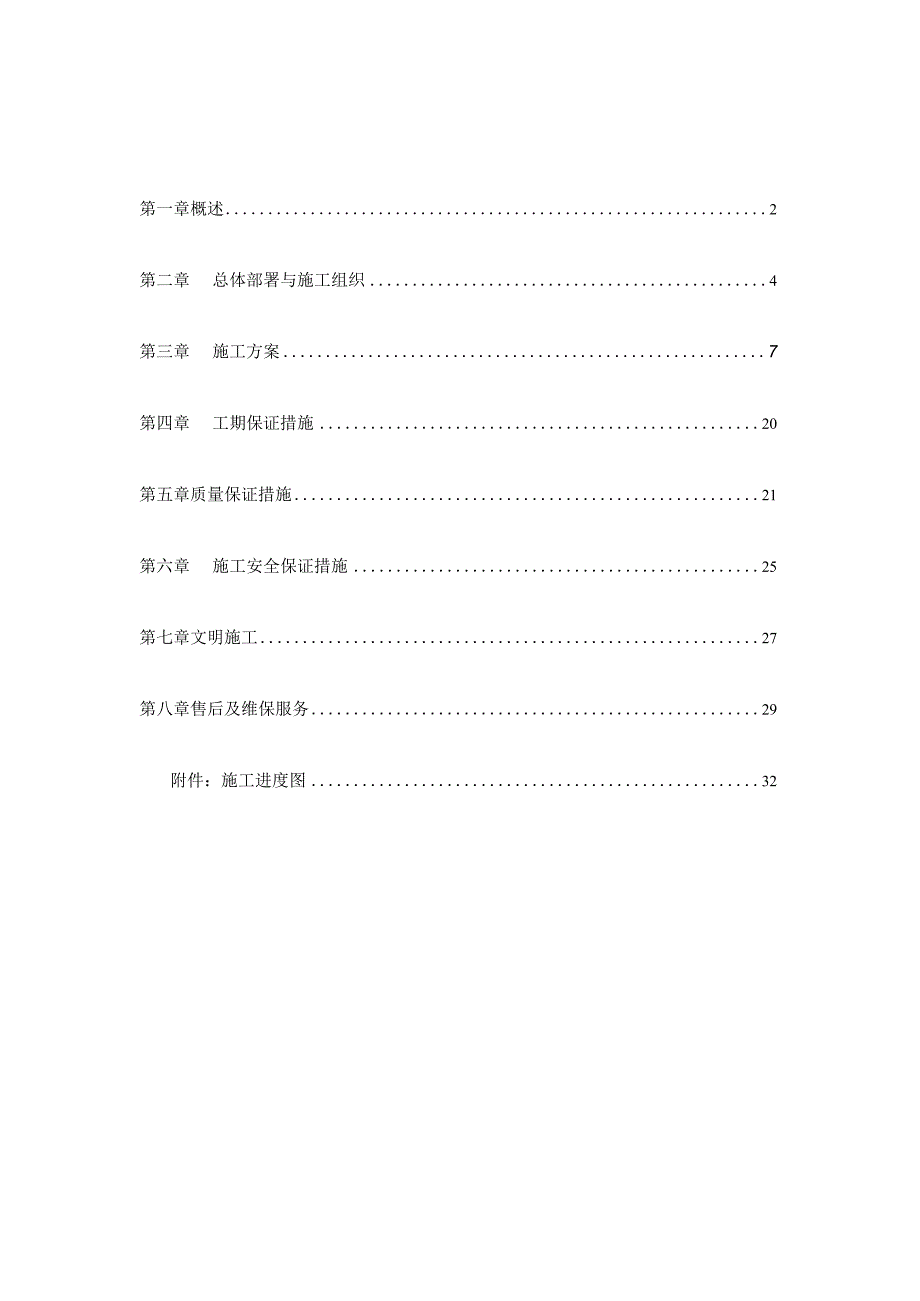

1、某治安视频监控系统整改项目施工组织编制：审核：审批：20xx年XX月第一章概述2第二章总体部署与施工组织4第三章施工方案7第四章工期保证措施20第五章质量保证措施21第六章施工安全保证措施25第七章文明施工27第八章售后及维保服务29附件：施工进度图32第一章概述我公司在认真研阅招标文件、合同以及技术协议的基础上，了解业主的要求和意见，依据相关设计及施工验收规范，针对（）安视频监控系统整改项目特点编制出本施工组织方案。本施工组织方案的目的，是为本工程施工提供纲领性技术文件，指导本工程建设全过程的施工管理。1施工组织方案编制依据1.1 （）公司安防监控系统招标文件；1.2 （）安防监控系统工程合
2、同以及技术协议文件；1.3 建设工程项目管理规范GB/T50326-2006;1.4 民用建筑电气设计规范JGJ/T16-92。1.5 民用闭路监视电视系统工程技术规范GB50198-94o1.6 安全防范工程技术规范GB5034820061.7 视频安防监控系统技术要求GA/T367-20011.8 视频安防监控系统矩阵切换设备通用技术要求GA/T646-20061.9 视频安防监控系统前端设备控制协议VI。GA/T647-20061.10 建筑电子信息系统防雷技术规范GB50343-20041.11 智能建筑工程质量验收规范GB50339-20031.12 建筑闭路监视显示器系统工程技术规
3、范GB50198-961.13 电气装置安装工程接地装置施工及验收规范GB50169-91.14 其它国际、国内相应的设备制造、系统设计、安装施工、验收规范、质量检验评定标准。2工程概况工程名称：（）治安视频监控系统整改项目工程概况：在设备处、热带厂的分中心机房建立汇聚交换层并预留光纤接口，对九家二级单位安装纯数字网络视频监控系统的接入管理；整个（）视频监控系统主干网络的建设（光缆铺设和网络连接）；治安监控中心内综合管理平台、电视墙、控制端等的建设；采用网络数字视频监控系统，实现数字视频监控和综合安防全面数字化/智能化管理。3施工现场概况及需解决的问题3.1 本工程光缆线路敷设路线具有多样性，
4、应提前制定合理的敷设路径及方式。3.2 现场施工影响有关部门作业（现已有安防设备暂停运行等），需业主单位给予配合。3.3 现场管理及材料二次搬运等工作均必须与业主协商。4施工指导思想及目标4.1 以科学管理方法及严格管理制度为基础，精心组织、精心施工，选配高素质的工程管理人员和作业队伍为骨干，本着架构合理、安全可靠、产品主流、低成本、低维护量作为出发点，依此建设先进、安全、可靠、高效的安保系统。4.2 在业主单位配合下，严格按招标文件、技术协议以及图纸施工。工程质量以公安部颁布的规范和设计要求为准则。4.3 严格管理、安全文明施工，杜绝重伤、死亡事故发生，轻伤频率控制在1%以下。第二章总体部署
5、与施工组织1施工总体部署1.1 施工前准备11工作日施工方案准备5工作日人员机具准备8工作日相关手续办理6工作日1.2 设备材料进场19工作日设备进场19工作日材料进场11工作日1.3 设备处（分机房）主干网敷设3工作日1.4 热电厂（分机房）主干网敷设8工作日1.5 中心机房设备安装8工作日1.6 设备处（分机房）信号接入7工作日1.7 热带厂（分机房）信号接入13工作日1.8 系统调试7工作日1.9 系统试运行8工作日1.10 人员现场培训3工作日1 .11技术资料交付5工作日1.12系统验收3工作日如现场情况发生变化，我公司可按实际情况及时调整进度计划。各分机房后二级单位的信号接入，视现
6、场情况具体调整后报甲方审批。备注：详施工安排见后附施工进度图。2施工管理组织与结构2.1 设项目经理1名、项目工程师1名，质量负责人1名，安检负责人1名；2.2 作业队设队长2名；质检员、安全员、材料员、预算员各1名；调试技术员5名；施工工人12名。2.3 人员配备结构图:项目经理项目工程师安检负责人施工员安全员材料员预算员质检员调试员3工程施工组织3.1 整体工程工艺流程:为使工程质量得到全面保证，我们将建立相应的行政管理制度和质量检查考评措施和安全文明施工措施，以及施工进度措施。3.2 施工准备工作3.2.1 在业主的配合下作好施工用电工作；3.2.2 确定施工用地及临时的施工；3.2.3
7、 组织技术人员与业主方进行技术交流;324组织技术工人消化先关技术文件，熟悉现场。3.3 拟投入本工程的主要施工机具表因施工阶段的不同，投入的设备数量也要随之发生变化，施工机具的配置必须与从事作业的劳力资源相匹配，过多将会造成资源的多余占用和浪费，过少则不能满足现场施工实际需要同时还会造成人员“窝工”，无法保证施工整体进度。序号主要机具名称数量1冲击钻32电动切割机13电工用普通组合工具（虎钳、扳手、螺丝刀等）64人字梯35光纤熔接机16光纤续接工具箱17光功率计18光时域反射仪19故障定位仪110电锤311手枪钻312万用表613兆欧表314*hKHH不波器215安全、文明警示标志6第三章施
8、工方案1现场勘测我单位工程技术人员对现场进行实地察看，确定各类设备仪器的安装位置及固定方法，各类电线、电缆的走向、敷设方法等等。1.1 设备定货：根据与业主签订的合同，及时订货。为工程按期完成做好物质上的准备。1.2 网络设备IP地址现数量不明确，施工完成后由我公司进行规划，并将信息上报信管部，信管部根据容量分配网段。1.3 各分中心跳线、模块等设备数量现不明确，施工完成后由我公司向业主提交具体的设备清单。2与业主的施工配合2.1 我公司现场施工人员均按业主要求进行备案，提交个人信息及照片，办理业主方的施工许可及出入证明。2.2 按照业主要求施工前会同业主人员进行全方面的安全交底，并形成书面文
9、件存档。2.3 光缆的敷设路径利用厂区现有管道，管道的走向及使用许可应提前向电话站报备及协调。2.4 施工中如存在跨铁路、道路施工，应先制定专项施工方案报业主审批，并办理专项施工许可，业主审批通过后按方案施工。2.5 施工中如需暂时破坏厂区绿化，应提前向业主申请，并上报施工及H方案，业主审批通过后按方案施工。2.6 分中心开始施工后，由业主保卫处牵头，我公司配合业主办理（）二级单位的施工许可。（）二级单位同意施工后，我公司针对业主方的安全交底内容，编制相应的专项安全施工方案。3管线施工根据与业主商定的工程施工设计文件进行管材器材的施工，并敷设新管线。其中两个分机房的主干网敷设主要采用沿厂区主线
10、敷设路径利用原有涵管通道等进行敷设，出地面后另配管或桥架将线路引入相关部位，其他各分厂联网线路在施工过程中根据现场实际情况，与业主共同确定施工路径及施工方案。3.1 布线配管要求3.1.1 管子穿线前须将管中积水、杂物清除干净，管口毛剌打磨平滑。3.1.2 管内线缆的总截面积（包括外护层）不应超过管子截面积的40%。3.1.3 线缆穿入钢管后须在管口处装护套保护线缆，线缆从电线管口引到设备接线箱部分须用金属软管加以保护。3.1.4 线缆在管内、线槽内不能有接头或扭结。3.1.5 线缆在垂直管路内敷设时，每3米处须对导线进行固定。3.1.6 不同电压等级、电流类别的线缆不能穿在同一管槽内。3.1
11、.7 线缆在线槽内敷设时须按规定距离给予固定，并标注编号标记。3.1.8 沿墙明管敷设要求：线管应当尽量靠上，要求整齐，离地面高度一致，尽量避开遮拦物体。线管与平行的线管之间的间距要一致，横向布管要水平，垂直布管要与地面垂直，拐弯处要整齐加装转向接头。沿墙角跟部敷设的线管在走道处要用镀锌管，高度离地面22Omm左右。3.1.9 天花板内敷设线管要求：天花板内敷管可参照沿墙敷设明管的要求，也可以采用最短直线距离敷管，采用PVC硬管或软管保护。天花板内敷设管线要固定牢靠，不能影响维修天花板时打开顶板，不能过重使得天花板塌陷。如天花板承受力较脆弱，则应当考虑在水泥顶上吊装或沿墙敷设。3.1.10 沿
12、墙敷设暗管的要求：不能破坏结构梁和破坏墙体承重，要求管线一次到位，线头要测量通断，绝缘（信号线IoMC,电源线30MC以上）并作好标记。3.1.11 地面开槽敷设暗管的要求：在硬质水泥地面汽车过路地面一定要用钢管，并必须保证管上部与地表面有30Omm的水泥层。如地面以下有防水层，要求开沟槽后，首先再做一层防水层，以恢复被破坏的防水层，再按要求敷设线管。3.1.12 花坛、草坪敷设线管要求：线管穿过花坛、草坪，必须埋入土内一定深度。最小不得小于500mm,要保证锄、镐、翻地不会伤及线管。线管最好采用镀锌管。空旷之处必须作一个避雷地线（线管上焊一根地线圆钢或30mm扁钢，埋入地下1.5m,并在地下
13、L5m处水平敷设1.5m以上，必要处可加食盐和木碳），整个线管所有接头处都要用钢筋跨接溶焊在一起。3.1.13 室外架空敷设线管要求：室外架空敷设线管，采用高架水泥杆拉钢绞线方式，钢绞线须采用选定的型号，以保证强度。室外架空部分只符合煤场北侧部分，厂区内其它地方不能采用架空方式。3.1.14 电缆桥架敷设线管要求：归类线缆类别，不能放入不同的电压等级内。做明显标识。3.1.15 地沟内敷设线管要求：.电缆沟内线缆一律要加保护套，并注意防水。管道沟内须采用镀锌管或硬质UPVC管，防水隔热。3.1.16 电缆层内敷设线管要求：加保护套屏蔽层和标识。3.1.17 厂房内敷设线管要求：一律采用镀锌管加
14、金属软管，并做好标识。3.1.18 矮墙或围墙边敷设线管要求：一律采用镀锌管加金属软管，并做好标识。3.1.19 对所有的管线都要做好紧固工作，上墙或出户部分须采用镀锌管，露出地面部分不小于1.5m,地面以下不小于350mmo3.2 室内管线敷设室内线路的布线设计和施工应做到短捷、安全、可靠，尽是减少与其它管线的交叉跨越，避开环境条件恶劣的场所，便于施工维护。对安全防范系统的传输线路要注意隐蔽保密。施工时需遵守下列规定：3.2.1 线缆保护管应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线,优选穿钢管或电线管。管路超过下列长度时，应在便于接线处装设接线盒：(1) 管子长度每超过
15、45M,无弯曲时：(2) 管子长度每超过30M有一个弯曲时；(3) 管子长度每超过20M有二个弯曲时；(4) 管子长度每超过12M有三个弯曲时；在吊顶敷设各类管路和线槽时，采用单独的卡具吊装或用支撑物固定。线槽的直线段每隔1.0si.5M设置吊点或支点。在线槽接头处、距接线盒0.2M处、线槽走向改变或转角处等部位也应设置吊点或支点。建筑物内横向布放的暗管管径不宜大于G25,天棚里或墙内水平、垂直敷设管路的管径不宜大于G40。穿线管的弯曲半径，在放线缆时不小于线缆外径的10倍。在穿放普通导线时不小于导线外径的6倍。3.2.2 线缆走线弱电和强电线路分别布置在竖井两侧。两者间距应在30CM以上。管内或线槽的穿线，要求在穿线前内无铁屑及毛刺，切断口应挫平，管口应刮光。导线在管内或线槽内，不应有接头或扭结，导线的接头，应在接线盒
