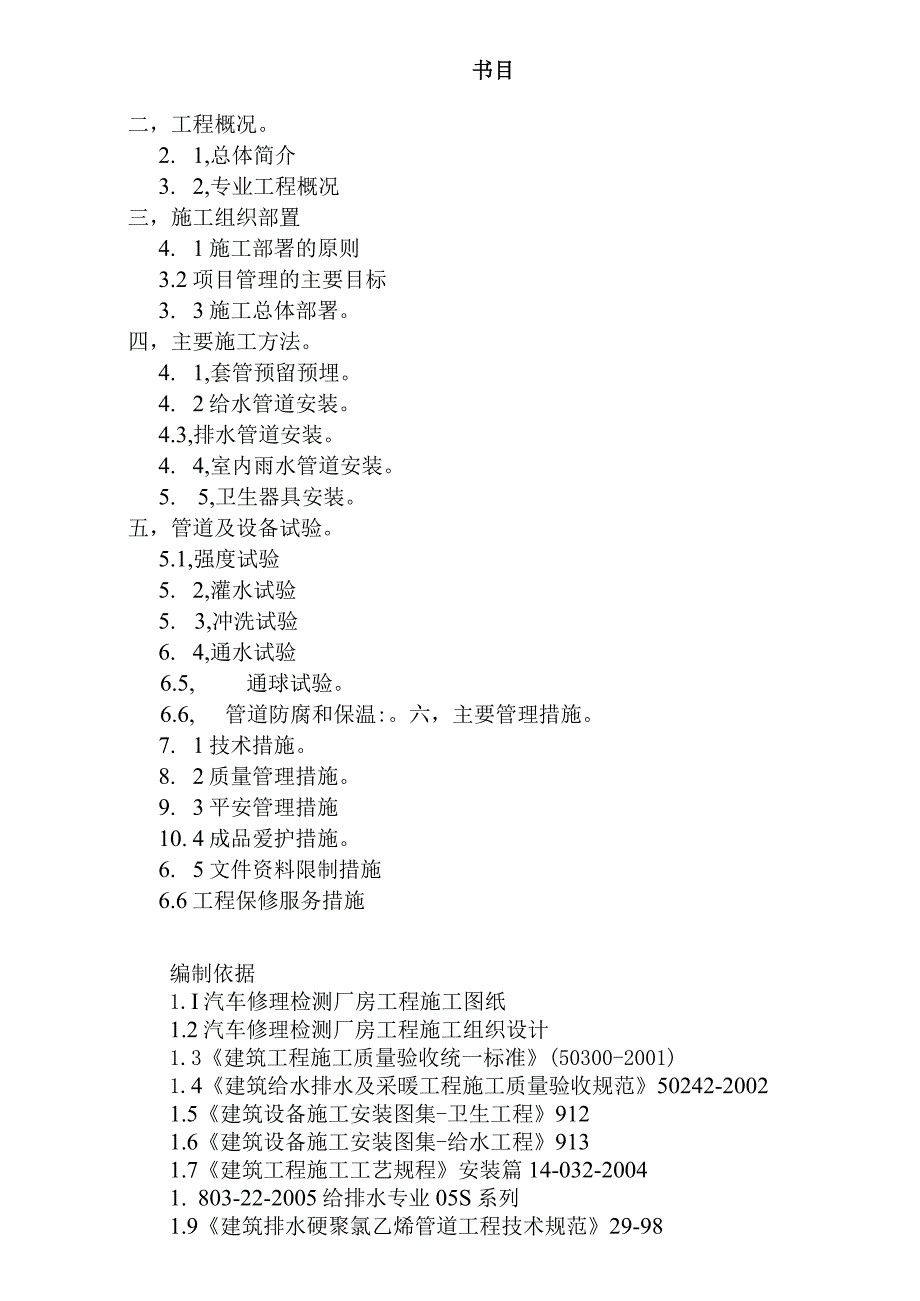

1、书目二，工程概况。2. 1,总体简介3. 2,专业工程概况三，施工组织部置4. 1施工部署的原则3.2项目管理的主要目标3. 3施工总体部署。四，主要施工方法。4. 1,套管预留预埋。4. 2给水管道安装。4.3,排水管道安装。4. 4,室内雨水管道安装。5. 5,卫生器具安装。五，管道及设备试验。5.1,强度试验5. 2,灌水试验5. 3,冲洗试验6. 4,通水试验6.5, 通球试验。6.6, 管道防腐和保温:。六，主要管理措施。7. 1技术措施。8. 2质量管理措施。9. 3平安管理措施10. 4成品爱护措施。6. 5文件资料限制措施6.6工程保修服务措施编制依据1.I汽车修理检测厂房工程

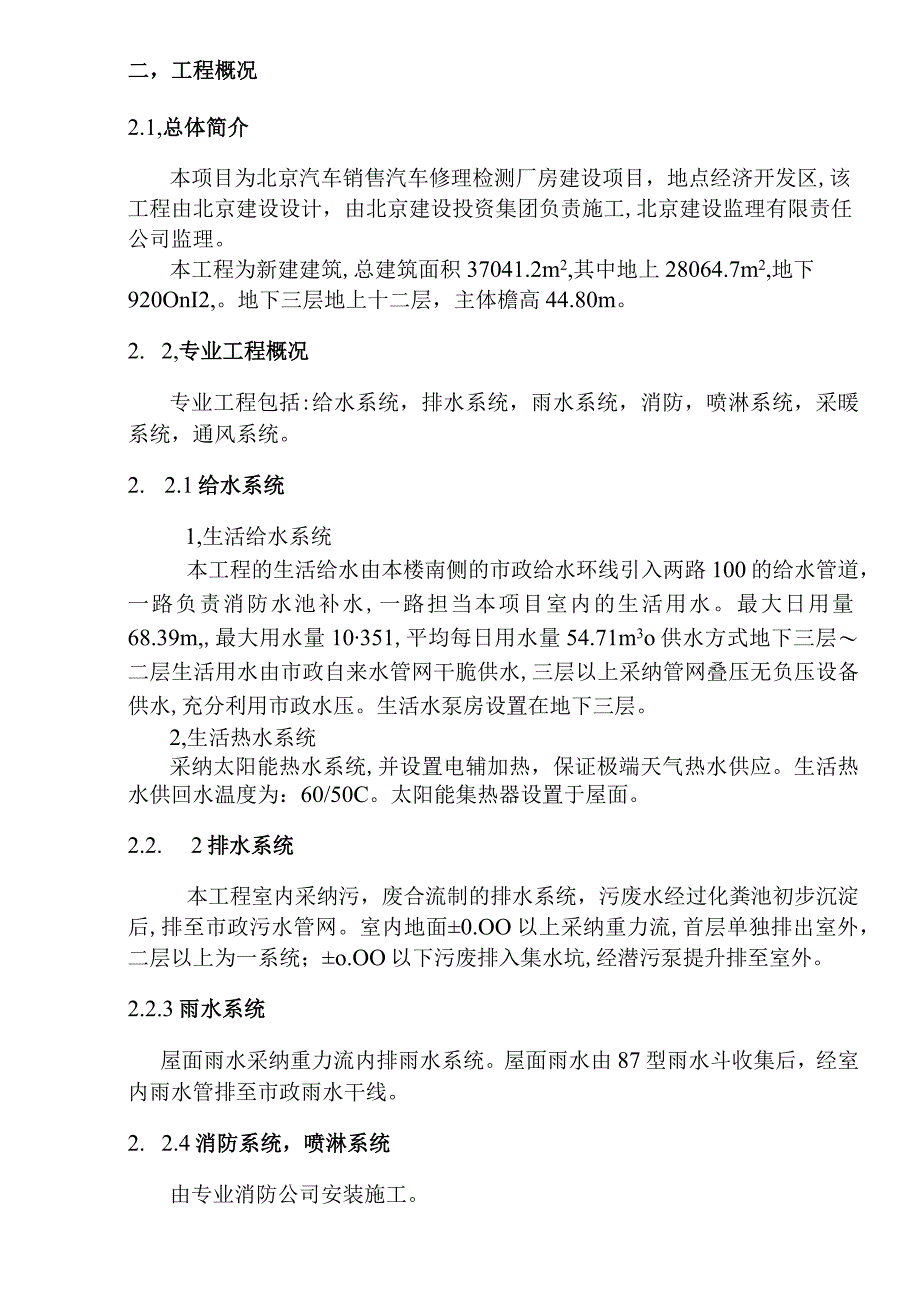

2、施工图纸1.2汽车修理检测厂房工程施工组织设计1.3建筑工程施工质量验收统一标准(50300-2001)1.4建筑给水排水及采暖工程施工质量验收规范50242-20021.5建筑设备施工安装图集-卫生工程9121.6建筑设备施工安装图集-给水工程9131.7建筑工程施工工艺规程安装篇14-032-20041. 803-22-2005给排水专业05S系列1.9建筑排水硬聚氯乙烯管道工程技术规范29-98二，工程概况2.1,总体简介本项目为北京汽车销售汽车修理检测厂房建设项目，地点经济开发区,该工程由北京建设设计，由北京建设投资集团负责施工,北京建设监理有限责任公司监理。本工程为新建建筑,总建筑面
3、积37041.2m2,其中地上28064.7m2,地下920OnI2,。地下三层地上十二层，主体檐高44.80m。2. 2,专业工程概况专业工程包括:给水系统，排水系统，雨水系统，消防，喷淋系统，采暖系统，通风系统。2. 2.1给水系统1,生活给水系统本工程的生活给水由本楼南侧的市政给水环线引入两路100的给水管道，一路负责消防水池补水,一路担当本项目室内的生活用水。最大日用量68.39m,最大用水量10351,平均每日用水量54.71m3o供水方式地下三层二层生活用水由市政自来水管网干脆供水,三层以上采纳管网叠压无负压设备供水,充分利用市政水压。生活水泵房设置在地下三层。2,生活热水系统采纳

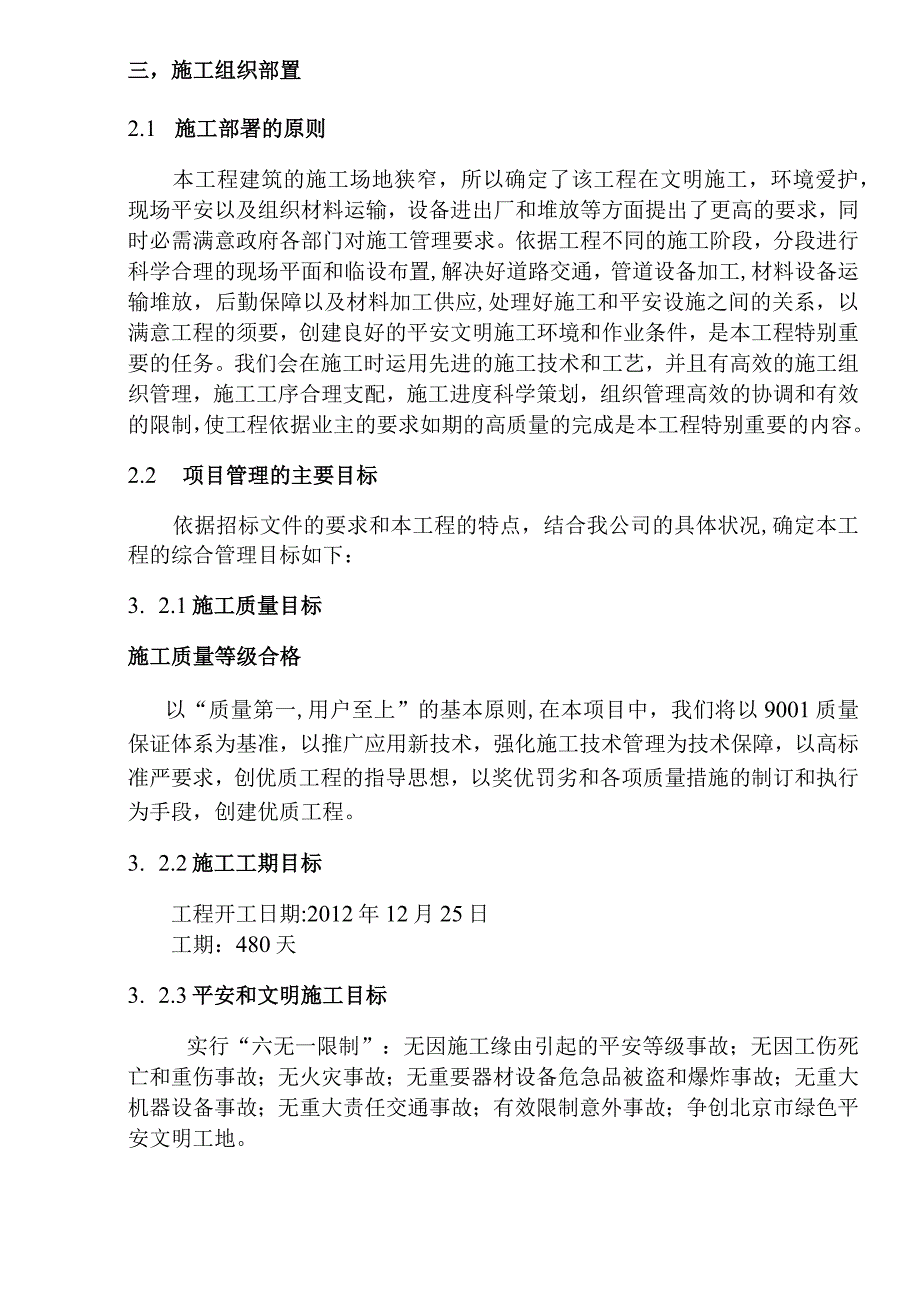

4、太阳能热水系统,并设置电辅加热，保证极端天气热水供应。生活热水供回水温度为：60/50C。太阳能集热器设置于屋面。2.2. 2排水系统本工程室内采纳污，废合流制的排水系统，污废水经过化粪池初步沉淀后,排至市政污水管网。室内地面0.OO以上采纳重力流,首层单独排出室外，二层以上为一系统；o.OO以下污废排入集水坑,经潜污泵提升排至室外。2.2.3雨水系统屋面雨水采纳重力流内排雨水系统。屋面雨水由87型雨水斗收集后，经室内雨水管排至市政雨水干线。2. 2.4消防系统，喷淋系统由专业消防公司安装施工。三，施工组织部置2.1 施工部署的原则本工程建筑的施工场地狭窄，所以确定了该工程在文明施工，环境爱护
5、，现场平安以及组织材料运输，设备进出厂和堆放等方面提出了更高的要求，同时必需满意政府各部门对施工管理要求。依据工程不同的施工阶段，分段进行科学合理的现场平面和临设布置,解决好道路交通，管道设备加工,材料设备运输堆放，后勤保障以及材料加工供应,处理好施工和平安设施之间的关系，以满意工程的须要，创建良好的平安文明施工环境和作业条件，是本工程特别重要的任务。我们会在施工时运用先进的施工技术和工艺，并且有高效的施工组织管理，施工工序合理支配，施工进度科学策划，组织管理高效的协调和有效的限制，使工程依据业主的要求如期的高质量的完成是本工程特别重要的内容。2.2 项目管理的主要目标依据招标文件的要求和本工
6、程的特点，结合我公司的具体状况,确定本工程的综合管理目标如下：3. 2.1施工质量目标施工质量等级合格以“质量第一,用户至上”的基本原则,在本项目中，我们将以9001质量保证体系为基准，以推广应用新技术，强化施工技术管理为技术保障，以高标准严要求，创优质工程的指导思想，以奖优罚劣和各项质量措施的制订和执行为手段，创建优质工程。3. 2.2施工工期目标工程开工日期:2012年12月25日工期：480天3. 2.3平安和文明施工目标实行“六无一限制”：无因施工缘由引起的平安等级事故；无因工伤死亡和重伤事故；无火灾事故；无重要器材设备危急品被盗和爆炸事故；无重大机器设备事故；无重大责任交通事故；有效
7、限制意外事故；争创北京市绿色平安文明工地。3.2. 4环保目标依据本工程的要求,我们实行有效措施，依据最大限度地削减施工噪音和环境污染,最大限度削减对旁边居民的正常工作和生活的影响，符合市政府相关规定。3. 3施工总体部署指导思想为实现工程建设工期，质量，平安管理等方面的目标，施工组织将遵循“应用最佳的施工技术，选用最有战斗力的施工队伍,投入先进的机械设备，支协作理的施工工序，采纳科学的组织管理方法，保证达到优质，平安，按期竣工的目标”的指导思想进行施工总体部署。3.1 .2,组织机构项目负责人:3.3 .3,质量保证区系一水暖技术料初长I组长:施工班组3.3.4,劳动力支配依据工程各阶段施工
8、状况，刚好调配相应的施工人员，实行动态管理,编制各种材料，设备，机具，仪表支配，以确保工程施工质量和施工进度，劳动力支配见表1。劳动力计划表表1阶段各施工阶段劳动力投入状况施工预埋哈第管线安装除第设备安装阶E4系统调试阶苗竣工移交验IIZt电焊工2221普工28842水暖工215151043.3.5,主要设备支配序号设备名称单位数量1滚槽机台12管道开孔机台13管道割断器台14电焊机台25套丝机价26气焊割工具套17电锤台38手电钻台19无齿锯台110套丝扳套211手动打压泵台112水平尺把513管钳把2014链钳把23.3.6,技术打算首先要整理好技术资料,先组织好图纸会审，并把不清晰和须要
9、修改的地方及设计联系解决，并把设计交底，洽商记录中和设计变更在施工图上标识清晰，向施工班组做技术,质量平安，书面交底。组织施工班组中有关人员熟识施工图，学习有关本工程的质量要求，技术操作规程，交底时及原图不符的变更和本工程采纳的新工艺新材料要重点加以说明,以利于以后施工。3.3.7,临时设施依据工地现场的规定，隔出一块水暖专业用地，其中包括管材码放场地及半成品码放场地，以便材料进场后有次序的码放,施工用水，用电纳入总包管理,在运用前向总包方负责人提出申请，必要时供应现场布置图和方案，批准后实施。3. 3.8,材料打算及材料质量限制A,给水，排水工程所运用的主要材料，成品，半成品，配件,器具和设
10、备必需具有中文质量合格证明文件,规格，型号及性能检测报告应符合国家技术标准或设计要求。主要器具和设备必需有完整的安装运用说明书,进场时应做检查验收,并经监理工程师核查确认。B,全部材料管材进场时应对品种，规格进行验收,镀锌钢管，碳素钢管，无缝钢管，衬塑复合管。管材表面不得弯曲，锈蚀，无飞刺，重皮及凹凸不平现象。给水衬塑复合钢管内表面不允许有气泡，裂纹，脱皮，无明显痕纹，凹陷，色泽不均及分解变色线，钢管两端截面及管轴线垂直；管外壁镀锌匀称色泽一样，无锈蚀，无飞刺。管材光滑干净无破损，划痕迹象。管件:无偏扣，方扣，舌L扣，断丝和角度不精确现象。C,阀门：有出厂合格证,规格型号和适用温度，压力符合设
11、计要求,铸造规则，无毛刺，无裂纹，手轮无损伤，开关敏捷严密。阀门安装前,应作强度和严密性试验,试验应在每批（同牌号，同型号，同规格）数量中抽查10%,但不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门的强度试验压力为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍。试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。阀门试验持续时间公称直径O最短试验持续时间（三）严密性试验强度试验金属密封非金属密封5015151565200301560D,最终依据检查内容填写材料进厂检验记录。并将进厂材料码入整齐做好标识，易丢失的材料要妥当保管，削减奢侈，
12、要坚持按施工预算限额领料,有变更的应写清晰,激励施工人员在施工中精打细算,做到长料不短用，大材不小用，节约材料,降低工程成本。三三%刚（三姗四，主要施工方法4. 1,套管预留预埋预留预埋工作是极其重要的,也是工程质量能否达到优质标准的一个重要环节。该工作重在预埋，重在及其他相关专业的交圈，协作。为了保证预留预埋的精确性,必需保证同土建的协调协作，刚好跟踪土建的施工进度,具备条件时刚好穿插施工。为了更好的协作土建施工，建立联络员制度，以便确保无漏埋错埋现象发生。管道穿墙壁和楼板时设钢套管。依据所穿构筑物厚度及管径尺寸确定套管规格，长度，下料后套管内刷防锈漆一道,用于空楼板套管应在适当部位焊好架铁
13、。管道安装时，把预制好的套管安好,套管直径比管道大两号,套管上端应高出成品地面20,厕所内套管应高出地面50,下端及楼板面平。预埋上下层套管时，中心线需垂直，管道的缝隙均应按设计要求做填料密封处理。管道穿过地下一层防水外墙时,给水管道，排水管道，雨水管道,消防管道采纳刚性防水套管，消防水池防水套管全部采纳柔性防水套管。本工程预埋套管如下表所示套管安装位置套管安装详图符号说明固定方式消水墙穿防池体1-钢管；2-法兰套管；3密封圈；4-法兰压盖；5-螺栓；6螺母；7法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需及结构钢筋绑扎固定，一次浇筑在墙体内地一建外防体穿下层
14、筑墙墙IL1-铸铁管；2-翼环；3-钢套管;4-石棉水泥；5-油麻剪力墙处套管需及结构钢筋绑扎固定，一次浇筑在墙体内套管a：1号仁二1-钢管；2-翼环；3钢套管;4-石棉水泥；5-油麻剪力墙处套管需及结构钢筋绑扎固定，一次浇筑在墙体内建内gI1-钢管；2钢套管；3密封填料;4-隔墙；5-成套管协作墙体施工或运用机械开洞后用水泥砂浆固定套管q品装饰板（明装管适用）穿内板室楼楼1,势1-钢管；2钢套管;3-密封填料；4-楼板套管中部架设钢筋于楼板上套管下部水泥L砂浆吊模固定34.1.1,防水套管安装刚性防水套管适用于安装在建筑物外墙有防水要求的管道进出户处。柔性防水套管适用于安装在有严格防水要求的水池管道穿过墙壁处及管道受有振动或有严密防水要求的构筑物墙壁处。防水套管应依据建筑结构及安装的部位进行下料，并应依据设计或施工安装图册中的要求进行预制加工。预制加工的防水套管的材料必需按标准图集或规范要求订货,柔性套管的法兰必需达到国家标准。将预制加工好的套管在浇注混凝土前按设计要求部位固定好，柔性套管的长度必需等于墙体厚度,且23OOo柔性套管加工完毕后应在外壁刷底漆一道，内部刷防锈漆两
