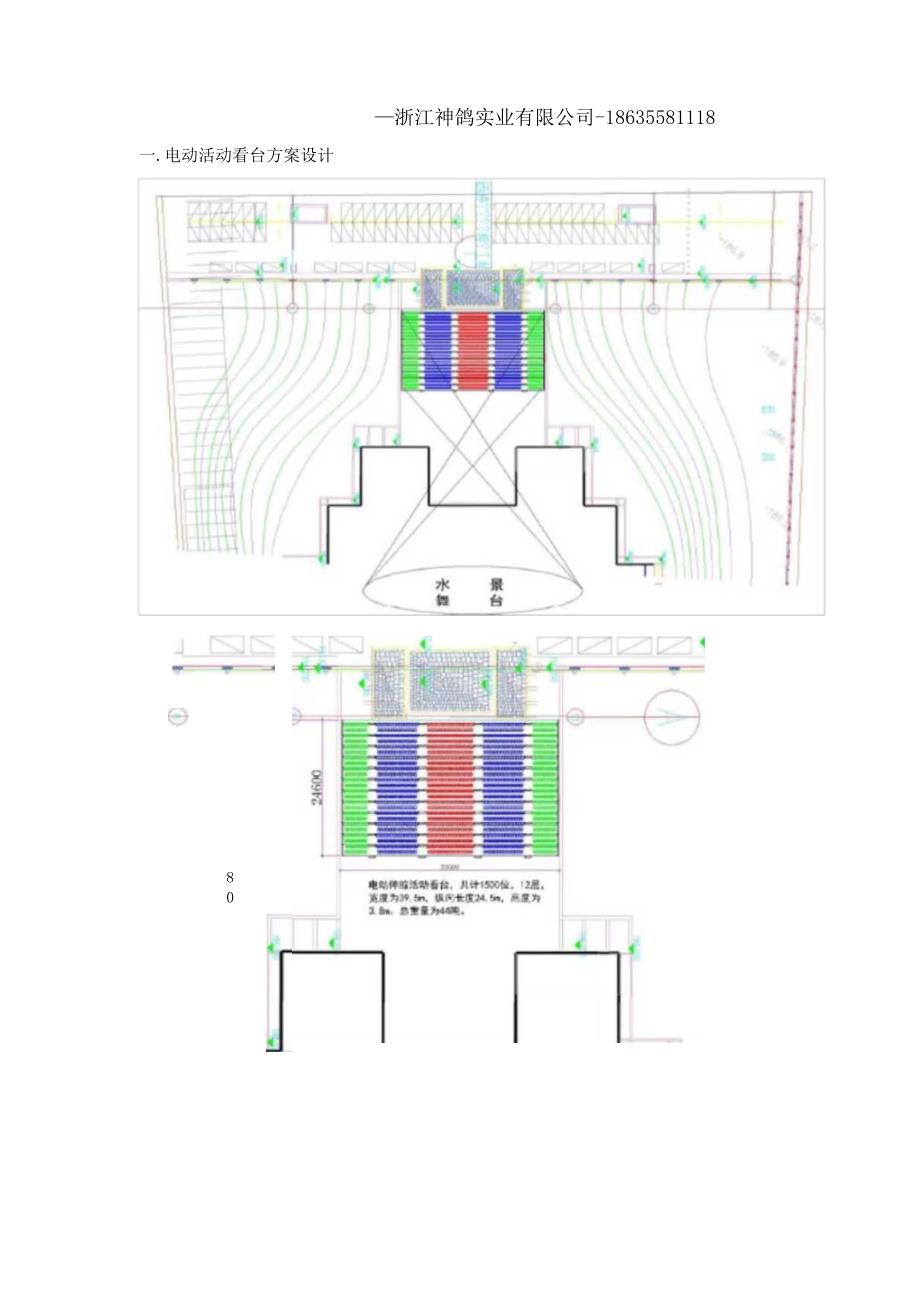

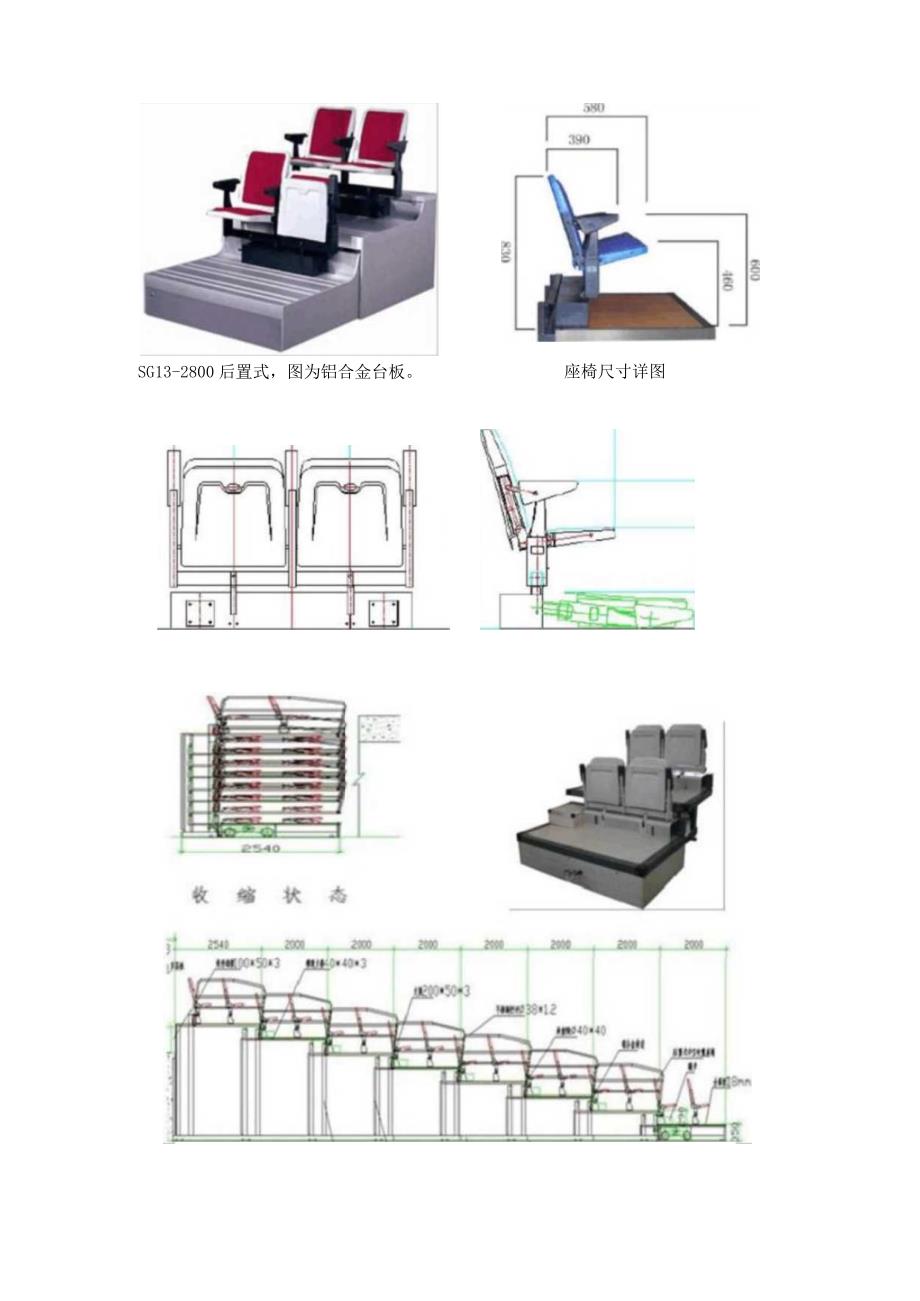

1、浙江神鸽实业有限公司-18635581118一.电动活动看台方案设计805方宴沿计谀明:法晒名口座椅双阳中空吹JNpl,次用一层用排设计(同一层上前后洞rt*.采用11但设计启国祝妓.庠柒采闲电动.自动伸.此方上,a:1 .5?明电硼fB可送行校,作,方便.快续.2 .整除数累好,Wf三.Sffl,安全.注,算要在与自侑方设计修行空1.M要封闭式.体证日第不受风南侵魂.ArTUia计城垠房里.VAtt*HMt平面标否BD方*a计1设计为12台,层变Il为ar.SG13-2800后置式,图为铝合金台板。座椅尺寸详图一层两排座椅样式 座椅采用整排翻放及座椅重力平衡装置(已获得国家外观设计专利,专利
2、号:ZL02286537.3);可实现一次行翻放8T0个座椅,方便看台不使用时管理。 看台上所有钢制部件采用烤漆制作,所有制作都在工厂加工验收合格后运送至安装现场,保证质量,保证看台外观完好性。 看台设为第一层35Omm高,下装用电动驱动系统,设置红外线遥控装置,设置激光遇障碍自停装置,避免设备损坏事故。第二层到第八层每层高度为320mm(活动看台层高越低,坚固性,安全性越高,美观性好) 针对室外应用看台台面板特设为铝合金材质也可选用镀锌钢板,强度高,抗腐蚀,易于清洗维护,美观慷慨,防滑。如图: 活动看台床架伸缩自行走系统,并装有机械式返馈同步装置,(已获得国家实用专利,专利号为:ZL9925
3、4799.7);底轮采用加厚双轴承轮聚胺脂铁芯轮,承受巨力且不磨损地板; 活动看台上自带踏步,便于观众上下行走和尺寸要求符合消防规定。 设计自动伸缩栏杆,保障观众观看、行走安全,栏杆可随看台自动伸缩、伸展。栏杆样式,采用优质钢管,坚固耐用材料产地列表中空吹塑座椅主要原材料选用序号名称型号规格原厂商及原产地备注1高密度聚乙烯HAM5502上海金菲石油化工有限公司(韩国进口)座椅主料2色粉F3RK瑞士汽巴公司颜色(型号规格中所填为红色规格)3抗氧化剂Chinox1010台湾双键化工集团抗老化4光稳定剂Chisorb788台湾双键化工集团抗老化5纳米碳酸钙/上海卓越纳米有限公司增强6抗静电剂/南京苏景化工抗静电、防尘电动活动看台主要原材料选用及设备配置序号名称型号规格备注1减速机电功率:0.25KW电压:380V频率:50HZ减速比1:121活动看台驱动系统2斜拉杆403mm空心方钢活动看台3行走梁15050253mmC型钢结构系统4前横梁50403mm矩形管5后横梁210503mmC型钢6行走轮10035mn7看台踏板高强度铝合金板材8看台栏杆382mmA3钢管活动看台辅助配置9看台前沿铝合金型材内嵌橡胶防滑条看台伸展状态-郑州国际会展中心25层高,国内最大单体活动看台看台收拢状态一郑州国际会展中心25层高,3800位。二.其他推荐座椅款式SG13-2000型SG13-2100型
