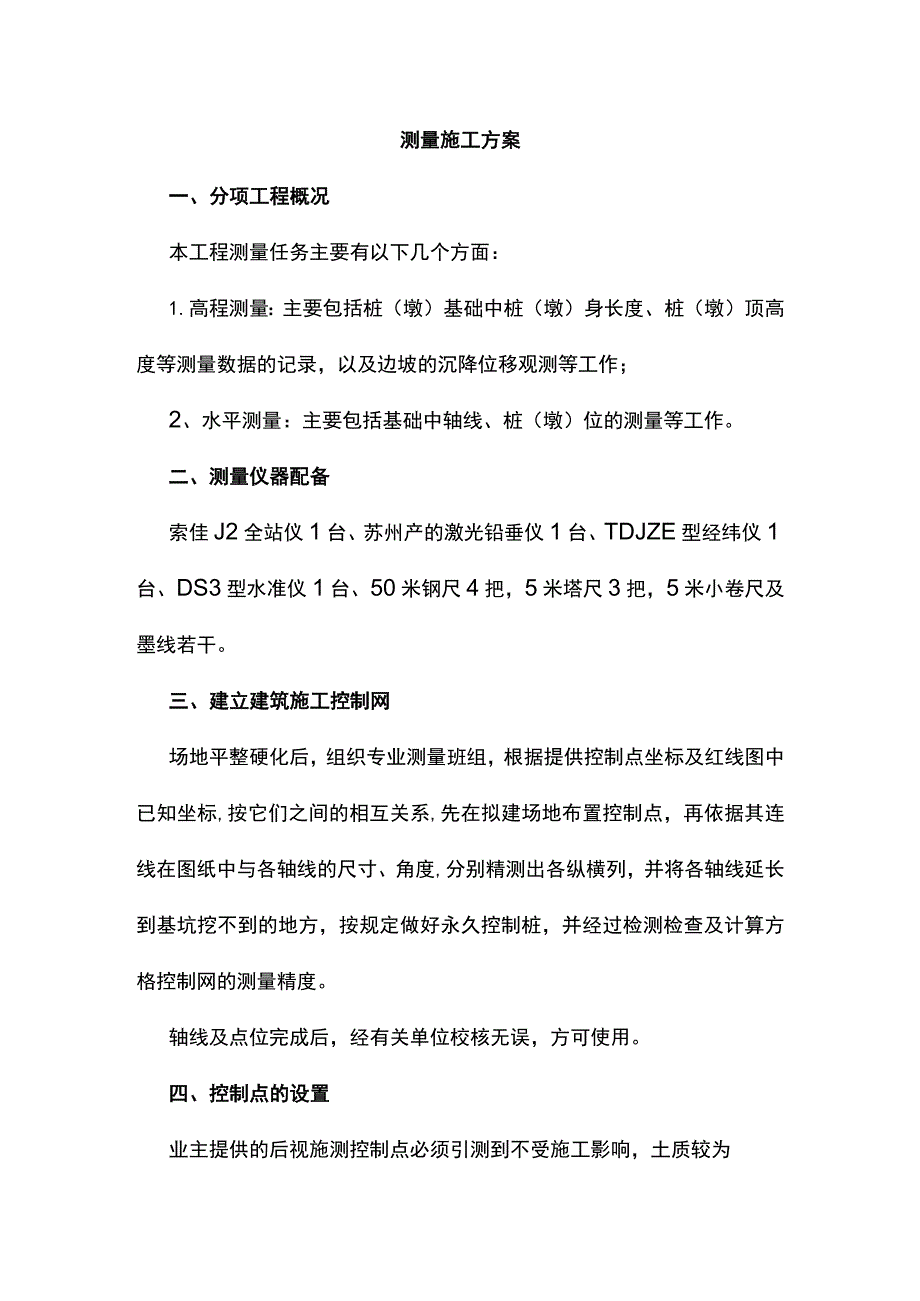

1、测量施工方案一、分项工程概况本工程测量任务主要有以下几个方面：1.高程测量：主要包括桩（墩）基础中桩（墩）身长度、桩（墩）顶高度等测量数据的记录，以及边坡的沉降位移观测等工作；2、水平测量：主要包括基础中轴线、桩（墩）位的测量等工作。二、测量仪器配备索佳J2全站仪1台、苏州产的激光铅垂仪1台、TDJZE型经纬仪1台、DS3型水准仪1台、50米钢尺4把，5米塔尺3把，5米小卷尺及墨线若干。三、建立建筑施工控制网场地平整硬化后，组织专业测量班组，根据提供控制点坐标及红线图中已知坐标,按它们之间的相互关系,先在拟建场地布置控制点，再依据其连线在图纸中与各轴线的尺寸、角度,分别精测出各纵横列，并将各轴

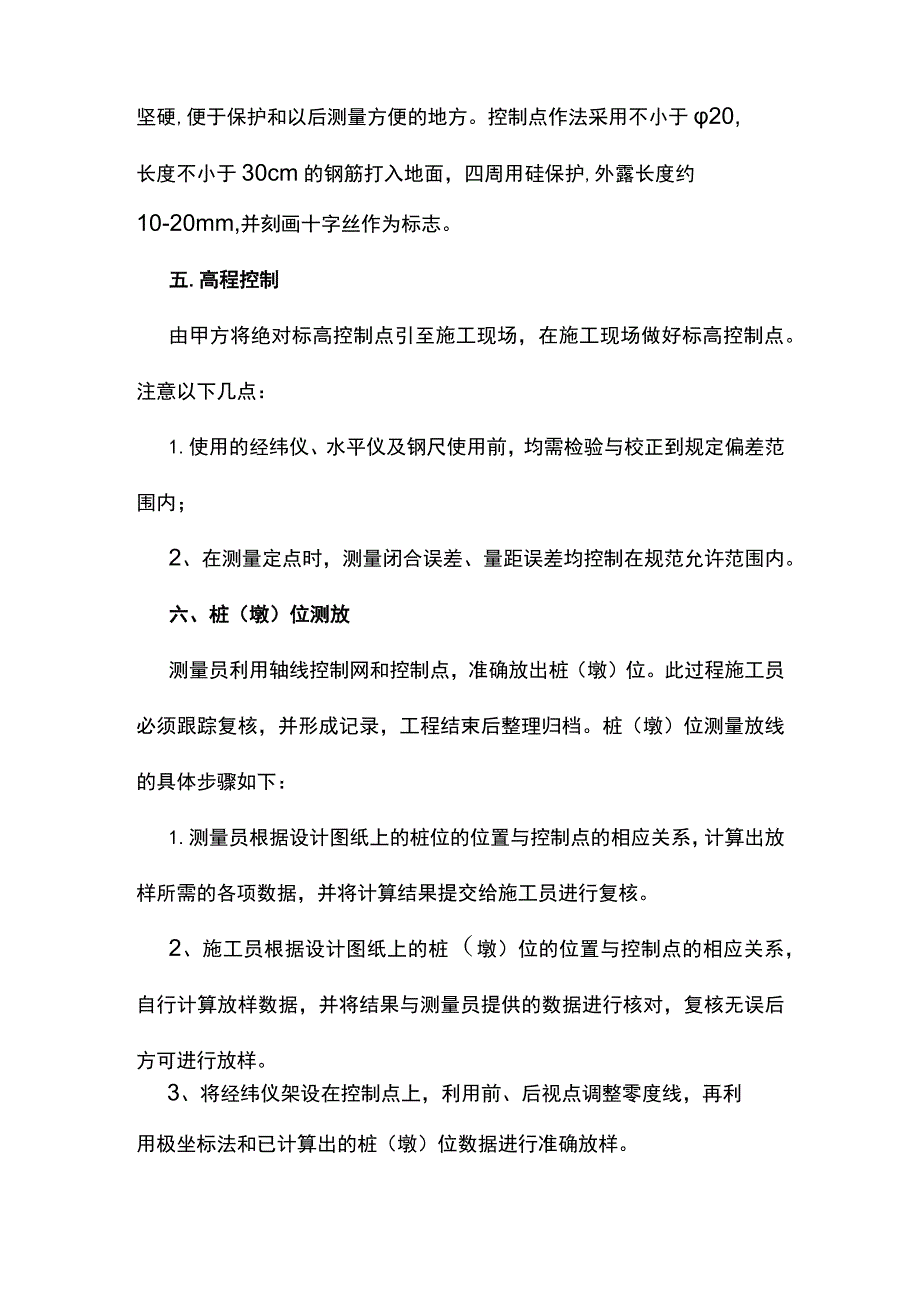

2、线延长到基坑挖不到的地方，按规定做好永久控制桩，并经过检测检查及计算方格控制网的测量精度。轴线及点位完成后，经有关单位校核无误，方可使用。四、控制点的设置业主提供的后视施测控制点必须引测到不受施工影响，土质较为坚硬,便于保护和以后测量方便的地方。控制点作法采用不小于20,长度不小于30cm的钢筋打入地面，四周用硅保护,外露长度约10-20mm,并刻画十字丝作为标志。五.高程控制由甲方将绝对标高控制点引至施工现场，在施工现场做好标高控制点。注意以下几点：1.使用的经纬仪、水平仪及钢尺使用前，均需检验与校正到规定偏差范围内；2、在测量定点时，测量闭合误差、量距误差均控制在规范允许范围内。六、桩（墩

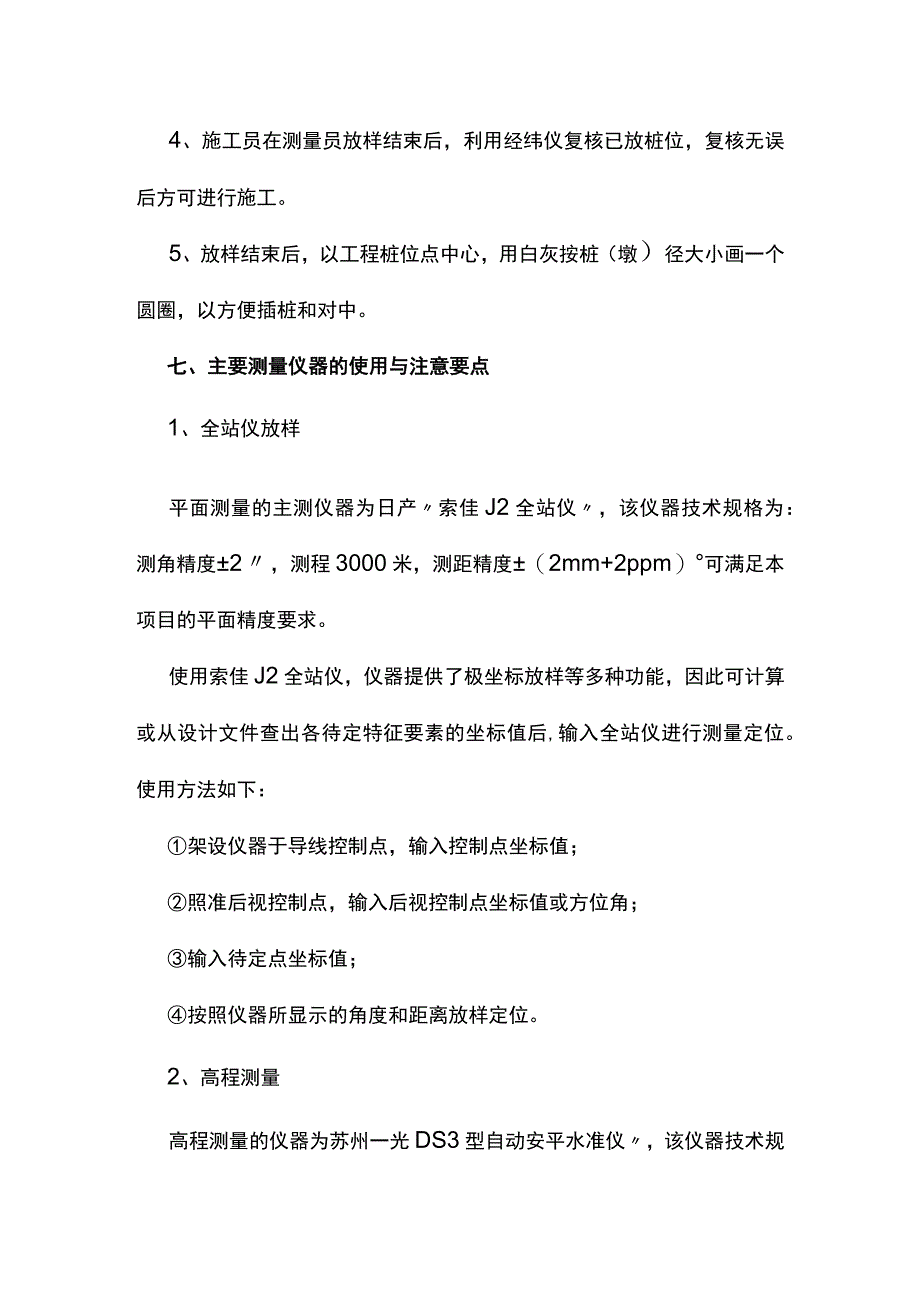

3、）位测放测量员利用轴线控制网和控制点，准确放出桩（墩）位。此过程施工员必须跟踪复核，并形成记录，工程结束后整理归档。桩（墩）位测量放线的具体步骤如下：1.测量员根据设计图纸上的桩位的位置与控制点的相应关系，计算出放样所需的各项数据，并将计算结果提交给施工员进行复核。2、施工员根据设计图纸上的桩（墩）位的位置与控制点的相应关系，自行计算放样数据，并将结果与测量员提供的数据进行核对，复核无误后方可进行放样。3、将经纬仪架设在控制点上，利用前、后视点调整零度线，再利用极坐标法和已计算出的桩（墩）位数据进行准确放样。4、施工员在测量员放样结束后，利用经纬仪复核已放桩位，复核无误后方可进行施工。5、放样
4、结束后，以工程桩位点中心，用白灰按桩（墩）径大小画一个圆圈，以方便插桩和对中。七、主要测量仪器的使用与注意要点1、全站仪放样平面测量的主测仪器为日产索佳J2全站仪，该仪器技术规格为：测角精度2，测程3000米，测距精度（2mm+2ppm）可满足本项目的平面精度要求。使用索佳J2全站仪，仪器提供了极坐标放样等多种功能，因此可计算或从设计文件查出各待定特征要素的坐标值后,输入全站仪进行测量定位。使用方法如下：架设仪器于导线控制点，输入控制点坐标值；照准后视控制点，输入后视控制点坐标值或方位角；输入待定点坐标值；按照仪器所显示的角度和距离放样定位。2、高程测量高程测量的仪器为苏州一光DS3型自动安平
5、水准仪，该仪器技术规格为：放大倍率32;有效孔径42mm;视场角1。26;乘常数100;加常数0;最短视距2M;圆水准器角值872mm;管状水准器角值222mm;度盘360;度盘分度值1。可满足本项目的平面精度要求。使用方法如下：粗平：双手食指和拇指各拧一只脚螺旋，同时以相反的方向转动,使圆水准器气泡向中间移动；再拧另一只脚螺旋,使圆气泡居中。若一次不能居中，可反复进行。瞄准：在离仪器不远处选一点A,并在其上立一根水准尺；转动目镜调焦螺旋使十字丝清晰；松开制动螺旋，转动仪器，用缺口和准星大致瞄准A点水准尺，拧紧制动螺旋；转动对光螺旋看清水准尺；转动微动螺旋使水准尺位于视线中央；再转动对光螺旋，使目标清晰并消除视差。精平：转动微倾螺旋，使符合水准管气泡两端的半影像吻合（成圆弧状），即水准管气泡居中。读数：从望远镜中观察十字丝横丝在水准尺上的分划位置，读取4位数字，即直接读出米（m分米（dm厘米（cm）的数值，估读毫米（mm）的数值，记为后视读数ao注意读数完毕时水准管气泡仍需居中。若不居中，应再资助精平，重新读数。
