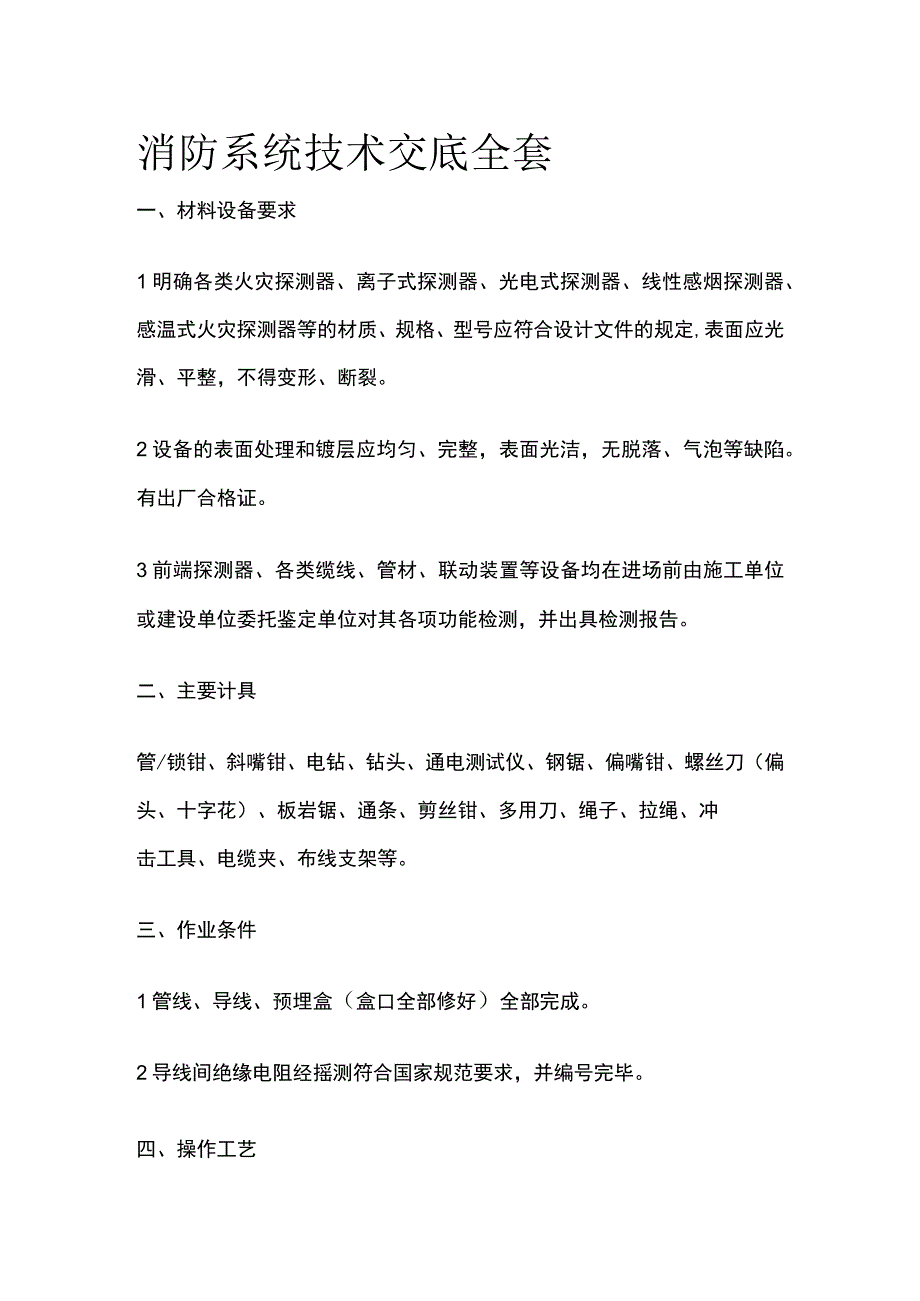

1、消防系统技术交底全套一、材料设备要求1明确各类火灾探测器、离子式探测器、光电式探测器、线性感烟探测器、感温式火灾探测器等的材质、规格、型号应符合设计文件的规定,表面应光滑、平整,不得变形、断裂。2设备的表面处理和镀层应均匀、完整,表面光洁,无脱落、气泡等缺陷。有出厂合格证。3前端探测器、各类缆线、管材、联动装置等设备均在进场前由施工单位或建设单位委托鉴定单位对其各项功能检测,并出具检测报告。二、主要计具管/锁钳、斜嘴钳、电钻、钻头、通电测试仪、钢锯、偏嘴钳、螺丝刀(偏头、十字花)、板岩锯、通条、剪丝钳、多用刀、绳子、拉绳、冲击工具、电缆夹、布线支架等。三、作业条件1管线、导线、预埋盒(盒口全部

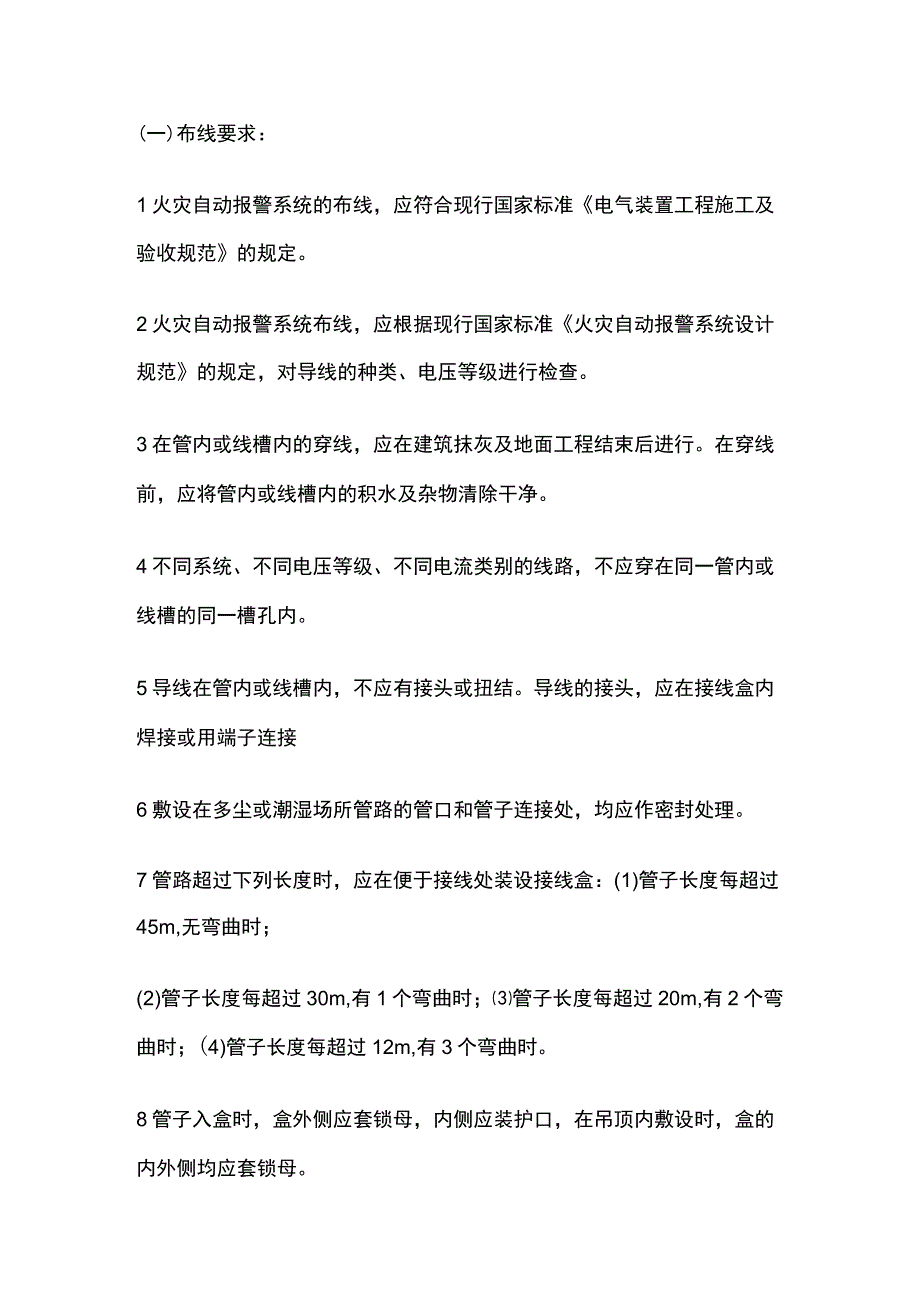

2、修好)全部完成。2导线间绝缘电阻经摇测符合国家规范要求,并编号完毕。四、操作工艺(一)布线要求:1火灾自动报警系统的布线,应符合现行国家标准电气装置工程施工及验收规范的规定。2火灾自动报警系统布线,应根据现行国家标准火灾自动报警系统设计规范的规定,对导线的种类、电压等级进行检查。3在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除干净。4不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。5导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接6敷设在多尘或潮湿场所管路的管口和管子连接处,均应作

3、密封处理。7管路超过下列长度时,应在便于接线处装设接线盒:(1)管子长度每超过45m,无弯曲时;(2)管子长度每超过30m,有1个弯曲时;管子长度每超过20m,有2个弯曲时;(4)管子长度每超过12m,有3个弯曲时。8管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均应套锁母。9在吊顶内敷设备类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。10线槽的直线段应每隔1.01.5m设置吊点或支点,在下列部位也应设置吊点或支点:Q)线槽接头处;(2)距接线盒0.2m处;(3)线槽走向改变或转角处。11吊装线槽的吊杆直径,不应小于6mmo12管线经过建筑物的变形缝(包括沉降缝、伸缩

4、缝、抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。13火灾自动报警系统导线敷设后,应对每回路的导线用500V的兆欧表测量绝缘电阻,其对地绝缘电阻值不应小于20Mo(二)火灾探测器的安装:1点型火灾探测器的安装位置,应符合下列规定:Q)探测器至墙壁、梁边的水平距离,不应小于0.5m。(2)探测器周围0.5m内,不应有遮挡物。(3)探测器至空调送风口边的水平距离,不应小于1.5m;至多孔送风顶棚孔口的水平距离,不应小于0.5m。(4)在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置。感温探测器的安装间距,不应超过IOm;感烟探测器的安装间距,不应超过15mo探测器距

5、端墙的距离,不应大于探测器安装间距的一半。(5)探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于45。2线型火灾探测器和可燃气体探测器等有特殊安装要求的探测器,应符合现行有关国家标准的规定。3探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接。当采用焊接时,不得使用带腐蚀性的助焊剂。4探测器的+线应为红色,一线应为蓝色,其余线应根据不同用途采用其它颜色区分。但同一工程中相同用途的导线颜色应一致。5探测器底座的外接导线,应留有不小于15Omm的余量,入端处应有明显标志。6探测器底座的穿线孔宜封堵,安装完毕后的探测器底座应采取保护措施。7探测器的确认灯,应面向便于人员观察的主要入口方向。8探测

6、器在即将调试时方可安装在安装前应妥善保管并应采取防尘、防潮、防腐蚀措施。(三)手动火灾报警按钮的安装:1手动火灾报警按钮,应安装在墙上距地(楼)面高度L5m处。2手动火灾报警按钮,应安装牢固,并不得倾斜。3手动火灾报警按钮的外接导线,应留有不小于IOCm的余量,且在其端部应有明显标志。(四)火灾报警控制器的安装:1火灾报警控制器(以下简称控制器)在墙上安装时,其底边距地(楼)面高度不应小于L5m;落地安装时,其底宜高出地坪0.10.2mo2控制器应安装牢固,不得倾斜。安装在轻质墙上时,应采取加固措施。3引入控制器的电缆或导线,应符合下列要求:Q)配线应整齐,避免交叉,并应固定牢靠;(2)电缆芯

7、线和所配导线的端部,均应标明编号,并与图纸一致,字迹清晰不易褪色;(3)端子板的每个接线端,接线不得超过2根;(4)电缆芯和导线,应留有不小于200mm的量;(5)导线应绑扎成束;(6)导线引入线穿线后,在进线管处应封堵。4控制器的接地,应牢固,并有明显标志。(五)消防控制设备的安装:1消防控制设备在安装前,应进行功能检查,不合格者,不得安装。2消防控制设备的外接导线,当采用金属软管作套管时,其长度不宜大于2m,且应采用管卡固定,其固定点间距不应大于0.5m.金属软管与消防控制设备的接线盒(箱),应采用锁母固定,并应根据配管规定接地。3消防控制设备外接导线的端部,应有明显标志。4消防控制设备盘

8、(柜)内不同电压等级、不同电流类别的端子应分开,并有明显标志。(六)系统接地装置的安装:1工作接地线应采用铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管。2由消防控制室引至接地体的工作接地线,在通过墙壁时,应穿入钢管或其它坚固的保护管。3工作接地线与保护线,必须分开,保护接地导体不得利用金属软管。4接地装置施工完毕后应及时作隐蔽工程验收。验收应包括下列内容:Q)测量接地电阻,并作记录;(2)查验应提交的技术文件;(3)审查施工质量。五、质量标准按照设计要求和施工规范正确安装各类型的探测器,保证其正确工作。六、成品保护1柜(盘)除采用防尘和防潮等措施外,最好及时将房门上锁,以防止设备损坏和丢失。2安装探测器时应注意保持墙体的整洁。3探测器、联动设备应有防破坏、防拆卸等功能。七、应注意的问题1安装应牢固,如有不合格现象应及时修理好。2导线压接松动,反圈,绝缘电阻值低:应重新将压接不牢的导线压牢固,反圈的应按顺时针方向调整过来,绝缘电阻值低于标准值的应找出原因,否则不准投入使用。3压接导线时,应认真摇测各回路的绝缘电阻,如造成调试困难时,应拆开压接导线重新进行复核,直到准确无误为止。4探测器被子浆活污染:应将其清理干净。5运行中出现误报应检查接地电阻值是否符合要求、是否有虚接现象,直到调试正常为止。
