《焊工培训资料：40种侵蚀剂清单.docx》由会员分享，可在线阅读，更多相关《焊工培训资料：40种侵蚀剂清单.docx（9页珍藏版）》请在第壹文秘上搜索。

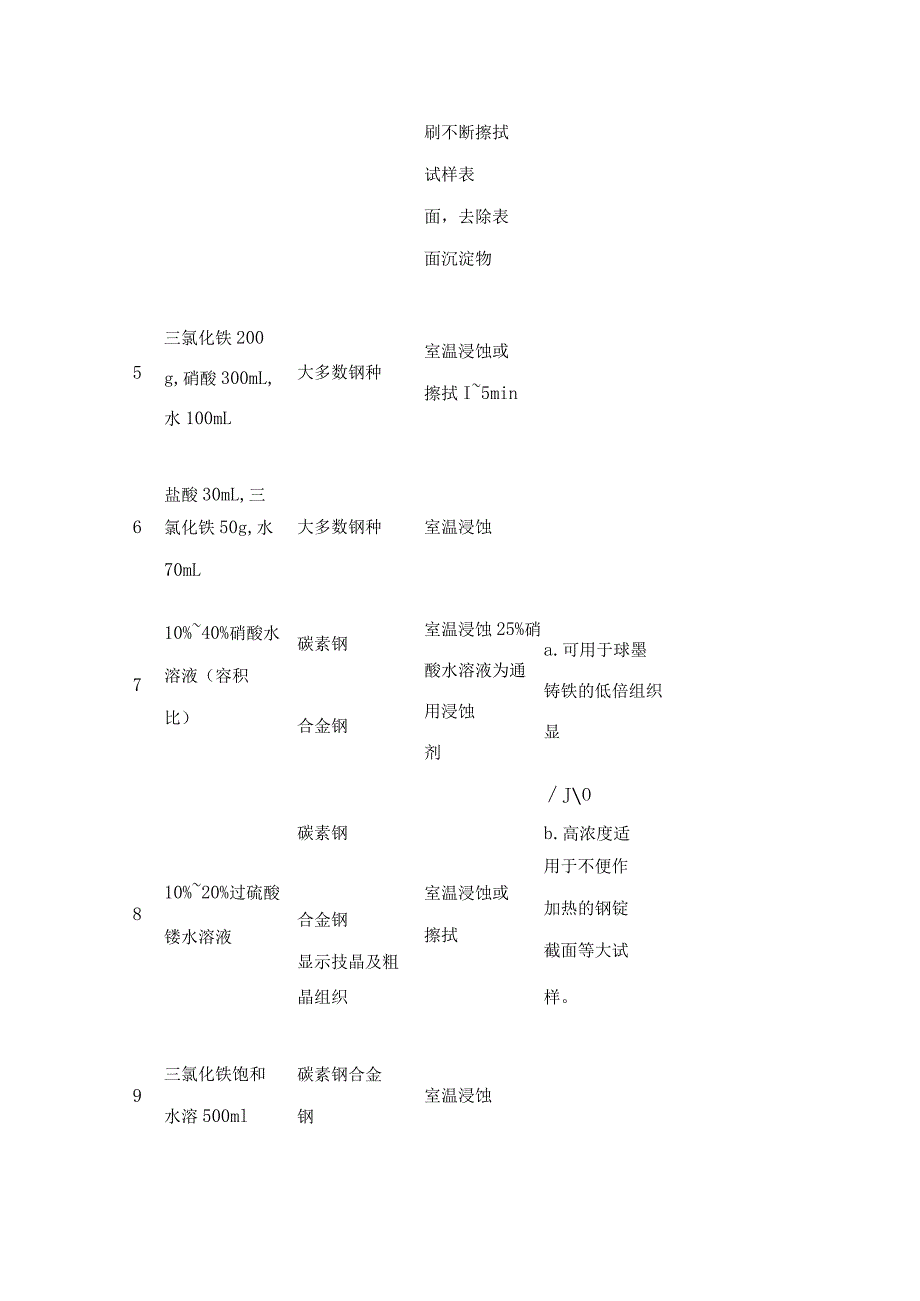

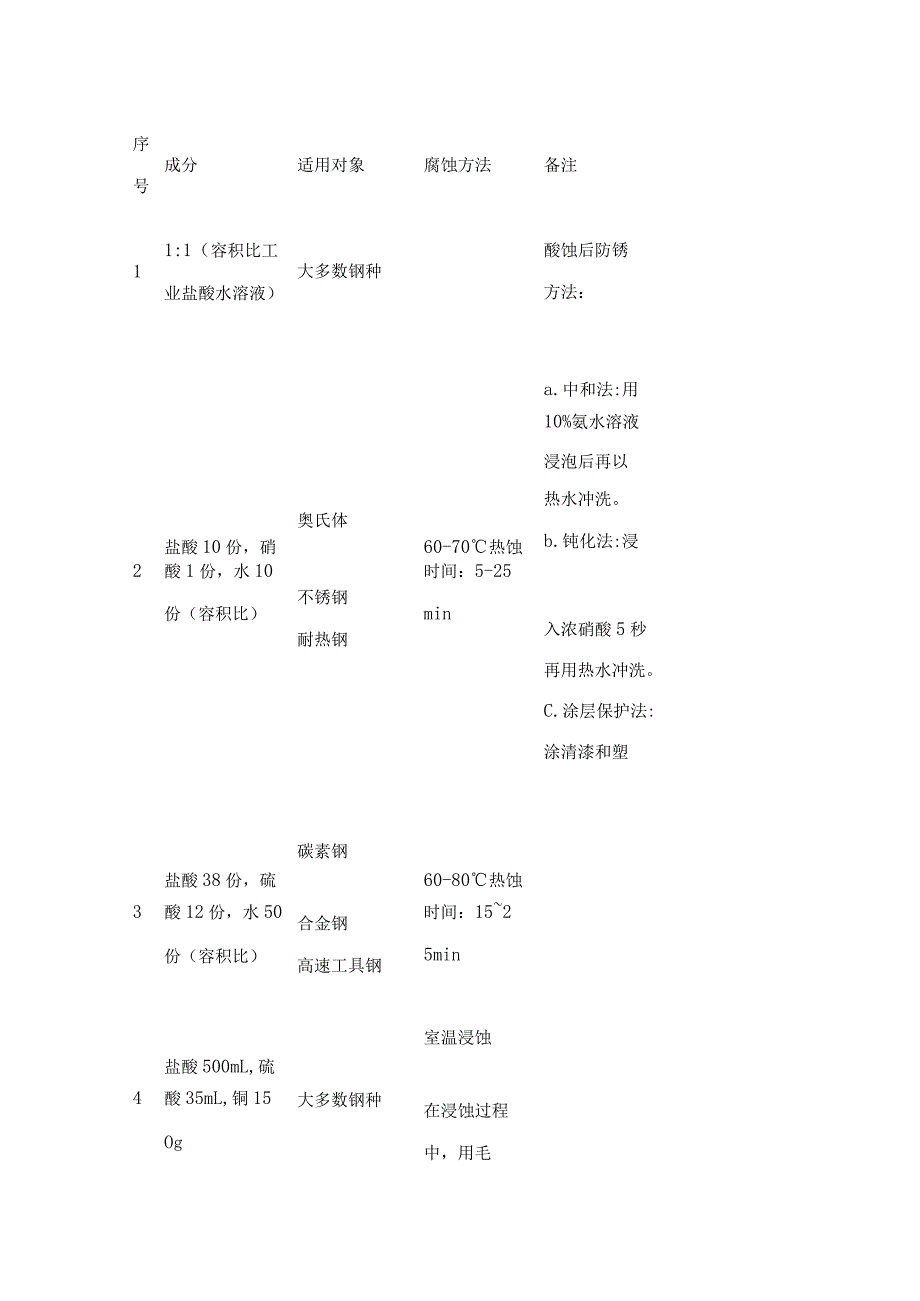

1、序号成分适用对象腐蚀方法备注11:1（容积比工业盐酸水溶液）大多数钢种酸蚀后防锈方法：a.中和法:用10%氨水溶液浸泡后再以盐酸10份，硝奥氏体60-70热蚀热水冲洗。b.钝化法:浸2酸1份，水10份（容积比）不锈钢耐热钢时间：5-25min入浓硝酸5秒再用热水冲洗。C.涂层保护法:涂清漆和塑盐酸38份，硫碳素钢60-80热蚀3酸12份，水50份（容积比）合金钢高速工具钢时间：1525min盐酸500mL,硫室温浸蚀4酸35mL,铜15Og大多数钢种在浸蚀过程中，用毛刷不断擦拭试样表面，去除表面沉淀物5三氯化铁200g,硝酸300mL,水100mL大多数钢种室温浸蚀或擦拭I5min盐酸30mL

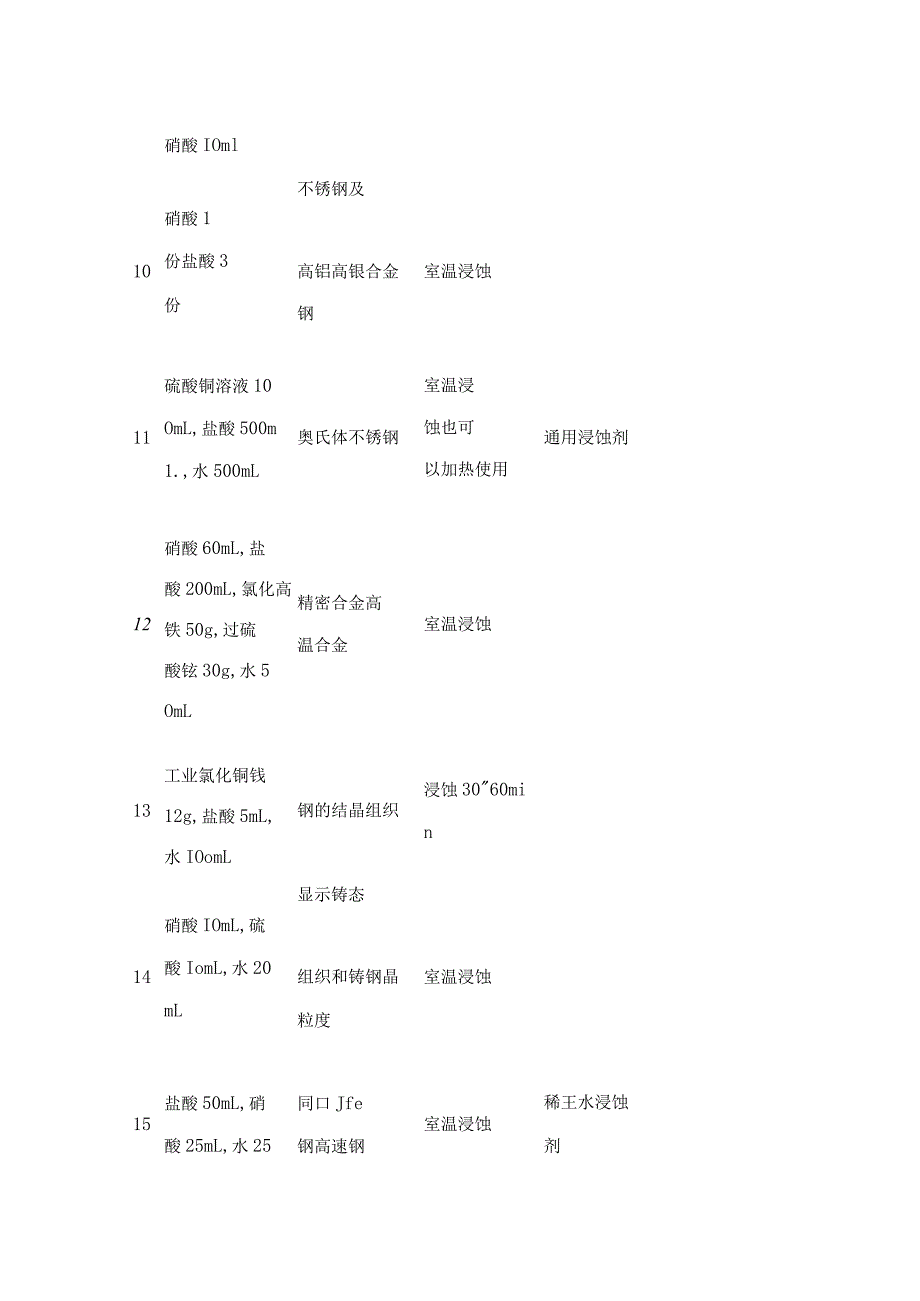

2、,三6氯化铁50g,水大多数钢种室温浸蚀70mL710%40%硝酸水溶液（容积比）碳素钢合金钢室温浸蚀25%硝酸水溶液为通用浸蚀剂a.可用于球墨铸铁的低倍组织显JO碳素钢b.高浓度适810%20%过硫酸镂水溶液合金钢显示技晶及粗室温浸蚀或擦拭用于不便作加热的钢锭截面等大试晶组织样。9三氯化铁饱和水溶500ml碳素钢合金钢室温浸蚀硝酸IOml10硝酸1份盐酸3份不锈钢及高铝高银合金钢室温浸蚀11硫酸铜溶液10OmL,盐酸500m1.,水500mL奥氏体不锈钢室温浸蚀也可以加热使用通用浸蚀剂12硝酸60mL,盐酸200mL,氯化高铁50g,过硫酸铉30g,水5OmL精密合金高温合金室温浸蚀13工业
3、氯化铜钱12g,盐酸5mL,水IOomL钢的结晶组织浸蚀3060min14硝酸IOmL,硫酸IomL,水20mL显示铸态组织和铸钢晶粒度室温浸蚀15盐酸50mL,硝酸25mL,水25同口Jfe钢高速钢室温浸蚀稀王水浸蚀剂mL铁-钻和银基局温合金16重铝酸钾25g,盐酸100mL,硝酸IOmL,水100mL铁素体及奥氏体不锈钢6070C热蚀，时间：3060min17NitaI:硝酸5mL酒精100mL淬火马氏体、珠光体、铸铁等室温浸蚀18Picral:苦味酸4g,酒精100mL珠光体、马氏I体、贝氏体、渗碳体室温浸蚀19Vilella,s:盐酸5mL,苦味酸1g,苦味酸Ig回火马氏体及奥氏体晶粒
4、室温浸蚀20盐酸IOmL,硝酸3mL,酒精10OmL高速钢回火1后晶粒、氮化层、碳氮化层室温浸蚀21氯化高铁5g盐酸15mL纯铜、黄铜及其他铜合金室温浸蚀水100mL22(NH4)2S2031Og水100mL纯铜、黄铜及其他铜合金室温浸蚀23氢氟酸ImL水2OOmL铝及铝合金室温浸蚀24氢氧化钠Ig水100mL铝及铝合金不要沾染皮肤25Keller,s:氢氟酸2mL盐酸3mL硝酸5mL水190mL铝及铝合金室温浸蚀26Marble,s:硫酸铜5g盐酸50mL水50mL高温合金室温浸蚀27Murakami,s:赤血盐5g(IOg)氢氧化钠5g(10碳化钛镀层室温浸蚀g)水100mL228Kall
5、ing,s1:氯化铜2g盐酸40mL95%乙醇4080m1.水40mL室温浸蚀29Kalling,s2:氯化铜2g盐酸40mL95%乙醇4080m1.室温浸蚀309099ml甲醇或酒精+10ml硝酸适用于铁，碳钢，合金钢以及铸铁的常用腐蚀剂，显示a晶界及组织。室温浸蚀31IOomL酒精+4g苦味酸多用于铁素体和碳化物室温浸蚀组成的组织结构，不能显示铁素体晶界32饱和苦味酸少量润滑剂多用于显示初生奥氏体晶界，非常适用于马氏体和贝氏体钢室温浸蚀33150mL水50m1.盐酸25InL硝酸Ig氯化铜用于含18%银的马氏体时效钢，马氏体和沉淀硬化不锈钢室温浸蚀34100mL水25gNaOH2g苦味酸特
6、别适用于McQuaid-Ehn碳化试样，Darkens碳化物，溶液腐蚀15分钟或电解腐蚀6V(DC),0.5A/cm2,30120秒可以显示室温浸蚀高碳钢奥氏体晶界353份盐酸+2份甘油+1份硝酸适用于奥氏体不锈钢。显示晶粒结构，和碳化物的轮廓，现用现配，不能储存，擦拭试样室温浸蚀36100mL酒精+100mL盐酸+5g氯化铜用于奥氏体和双相不锈钢，铁素体容易侵蚀，碳化物不被侵蚀，奥氏体被轻度腐蚀，室温下擦拭或侵蚀，可以储存室温浸蚀3715mL盐酸IOmL醋酸5mL硝酸2滴甘油适用于高合金不锈钢，先用现配室温浸蚀38100mL水+K2Fe(CN)6+10gK()H或NaOH多适用于铁素体不锈钢，铁素体发黄或者棕黄，奥氏体不被侵蚀CN-有剧毒，注意安全39IOomL水+10g草酸6V(DC)用于不锈钢电解腐蚀，1530秒显示碳化物，4560秒显不晶界室温浸蚀40100mL水+2OgNaOH用于马氏体，沉淀硬化成双相钢中铁素体的着色35V(DC),20,5秒，显示铁素体轮廓和着深棕褐色
