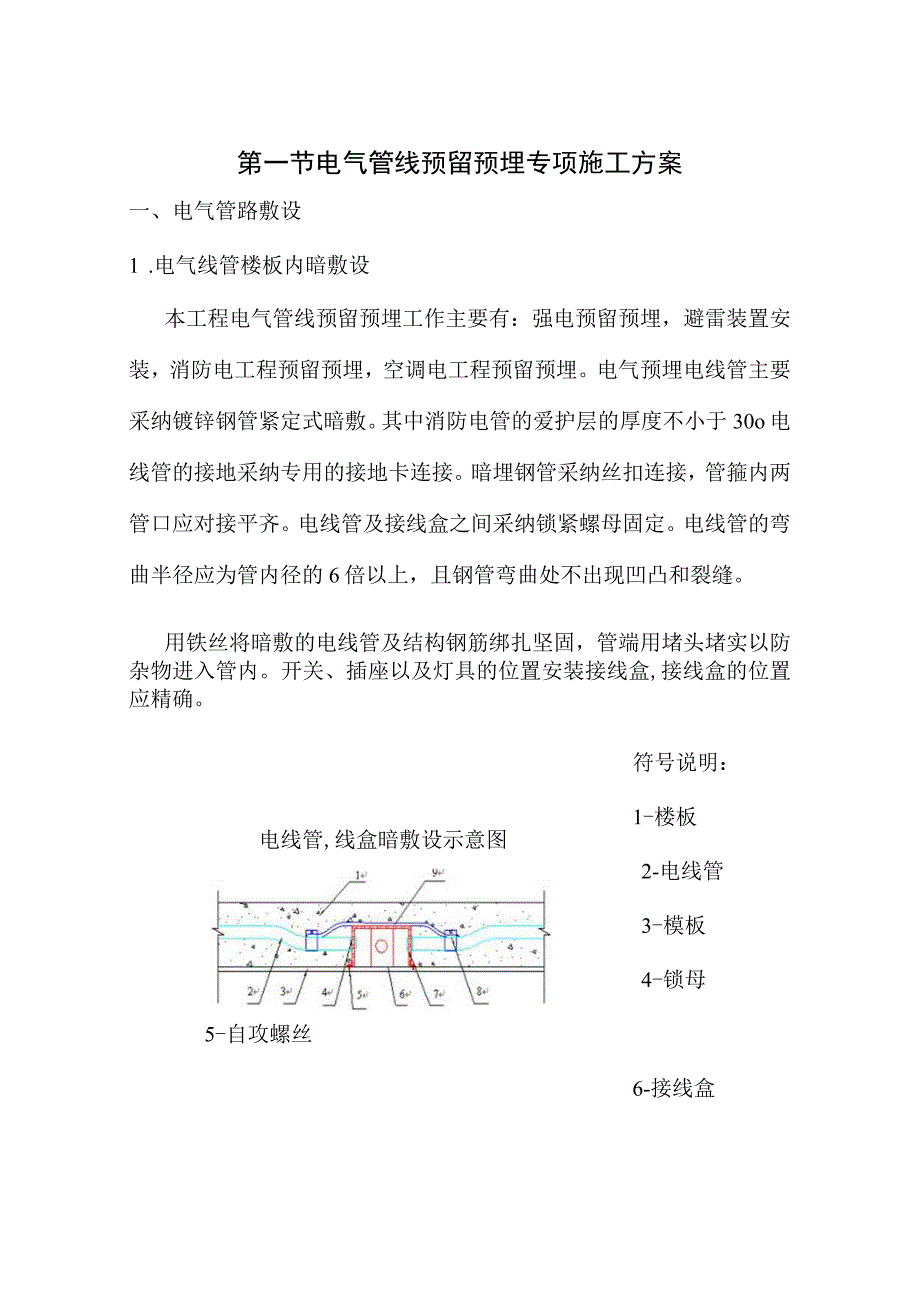

1、第一节电气管线预留预埋专项施工方案一、电气管路敷设1 .电气线管楼板内暗敷设本工程电气管线预留预埋工作主要有：强电预留预埋，避雷装置安装，消防电工程预留预埋，空调电工程预留预埋。电气预埋电线管主要采纳镀锌钢管紧定式暗敷。其中消防电管的爱护层的厚度不小于30o电线管的接地采纳专用的接地卡连接。暗埋钢管采纳丝扣连接，管箍内两管口应对接平齐。电线管及接线盒之间采纳锁紧螺母固定。电线管的弯曲半径应为管内径的6倍以上，且钢管弯曲处不出现凹凸和裂缝。用铁丝将暗敷的电线管及结构钢筋绑扎坚固，管端用堵头堵实以防杂物进入管内。开关、插座以及灯具的位置安装接线盒,接线盒的位置应精确。符号说明：电线管,线盒暗敷设示

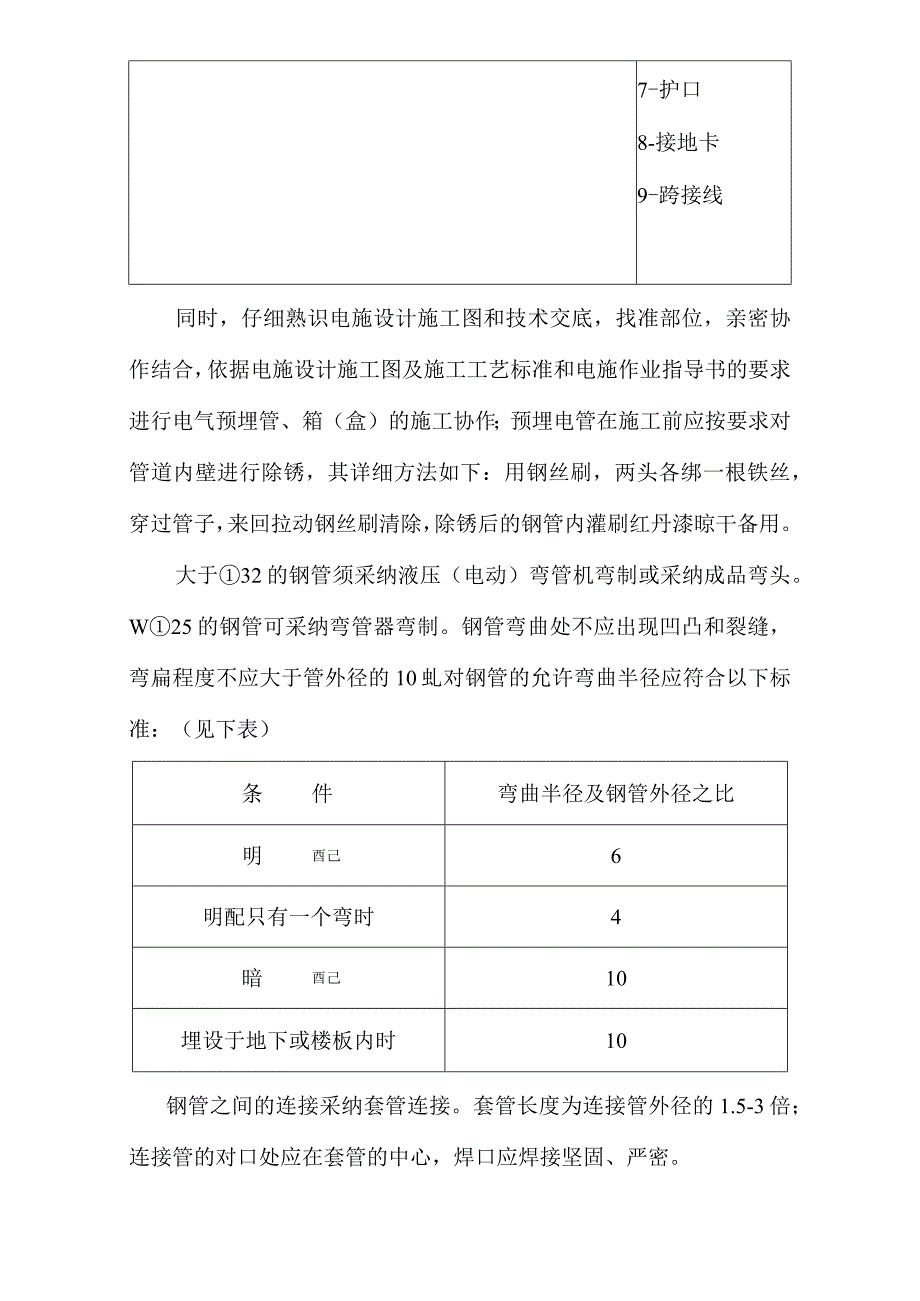

2、意图1-楼板2-电线管3-模板4-锁母5-自攻螺丝6-接线盒7-护口8-接地卡9-跨接线同时，仔细熟识电施设计施工图和技术交底，找准部位，亲密协作结合，依据电施设计施工图及施工工艺标准和电施作业指导书的要求进行电气预埋管、箱（盒）的施工协作；预埋电管在施工前应按要求对管道内壁进行除锈，其详细方法如下：用钢丝刷，两头各绑一根铁丝，穿过管子，来回拉动钢丝刷清除，除锈后的钢管内灌刷红丹漆晾干备用。大于32的钢管须采纳液压（电动）弯管机弯制或采纳成品弯头。W25的钢管可采纳弯管器弯制。钢管弯曲处不应出现凹凸和裂缝，弯扁程度不应大于管外径的10虬对钢管的允许弯曲半径应符合以下标准：（见下表）条件弯曲半径

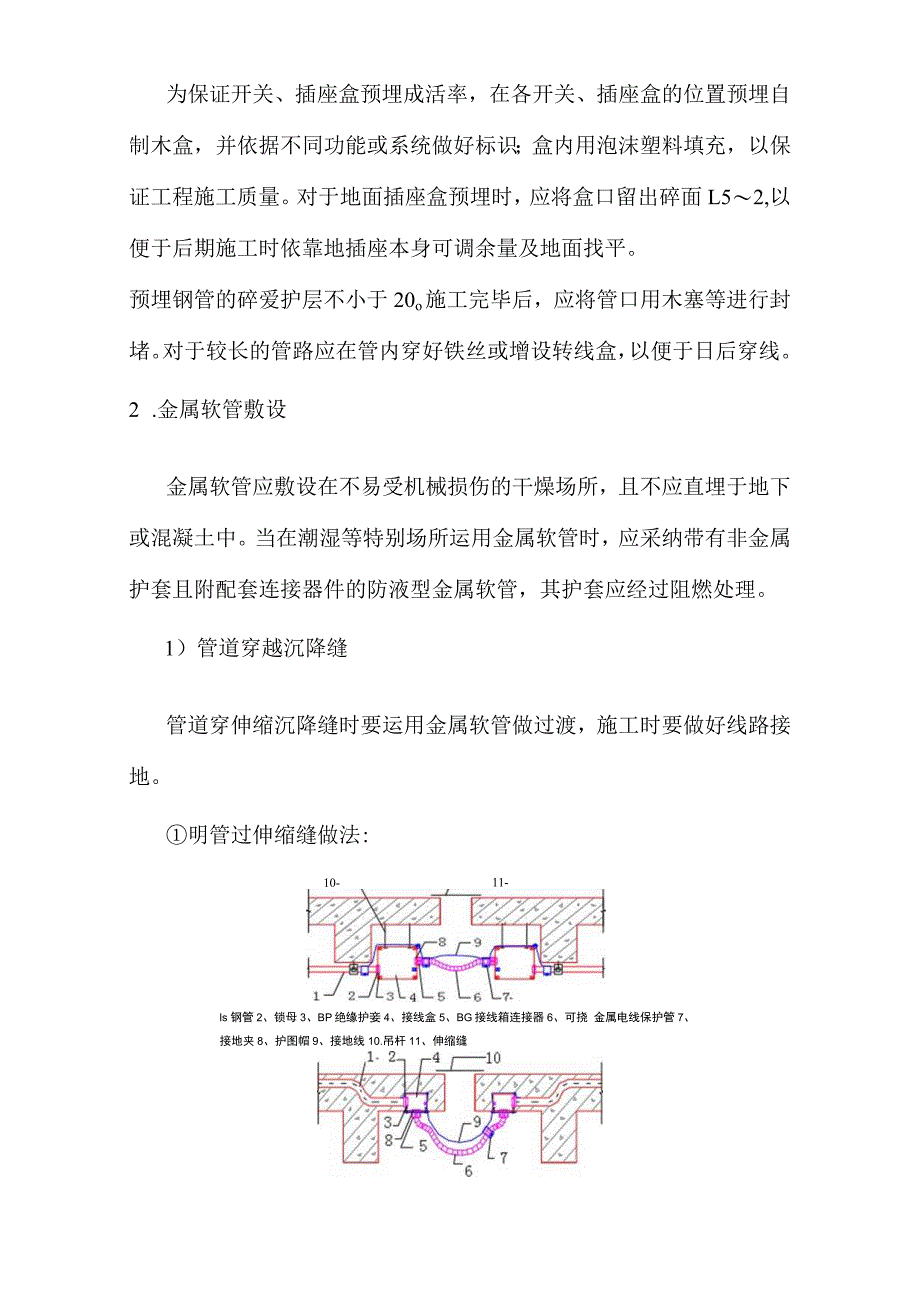

3、及钢管外径之比明酉己6明配只有一个弯时4暗酉己10埋设于地下或楼板内时10钢管之间的连接采纳套管连接。套管长度为连接管外径的1.5-3倍；连接管的对口处应在套管的中心，焊口应焊接坚固、严密。为保证开关、插座盒预埋成活率，在各开关、插座盒的位置预埋自制木盒，并依据不同功能或系统做好标识；盒内用泡沫塑料填充，以保证工程施工质量。对于地面插座盒预埋时，应将盒口留出碎面L52,以便于后期施工时依靠地插座本身可调余量及地面找平。预埋钢管的碎爱护层不小于20o施工完毕后，应将管口用木塞等进行封堵。对于较长的管路应在管内穿好铁丝或增设转线盒，以便于日后穿线。2 .金属软管敷设金属软管应敷设在不易受机械损伤的
4、干燥场所，且不应直埋于地下或混凝土中。当在潮湿等特别场所运用金属软管时，应采纳带有非金属护套且附配套连接器件的防液型金属软管，其护套应经过阻燃处理。1）管道穿越沉降缝管道穿伸缩沉降缝时要运用金属软管做过渡，施工时要做好线路接地。明管过伸缩缝做法:10-11-ls 钢管2、锁母3、BP绝缘护妾4、接线盒5、BG接线箱连接器6、可挠 金属电线保护管7、接地夹8、护图帽9、接地线10.吊杆11、伸缩缝1、钢管2、锁母3、BP绝缘护套4、接线盒5、BG接线箱连接线6、可挠金属电线保护管7、接地卡8、护帽圈9、接地线10、伸缩缝暗管过伸缩缝做法：2)灯头盒及灯具之间采纳金属软管爱护导线，金属软管两端均用
5、塑料锁紧接头连接。金属软管长度不大于1m,且金属软管不应退绞、松散，中间不应有接头，金属软管弯曲半径不小于软管半径的6倍,金属软管均牢靠接地，且不得作为电气设备的接地导体。3 .电线管穿防火墙时防火封堵穿越防火墙的预留管，其两端至少预留LOnb管头用金属套封堵。(4)穿线管应做好跨接线，当管线长度超过30m时，中间应做接线盒。成排明配管安装做法：符号说明：1、膨胀螺栓2、吊杆3、U形螺丝管卡4、钢管5、螺母M8MIO6、垫圈8107、角钢支架二、管内穿线照明线路除标明外，均为2.52铜芯线；阻燃型电线24根穿15管，58根穿20管，超8根加管。1 .工艺流程导线选择X穿带线扫管Z放线及断线1T
6、导线与带线绑扎、线路检查绝缘摇测J导线连接k管内穿线k2 .导线选择各回路的导线应严格依据设计图纸选择型号规格，相线、中性线及爱护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线做接地线，淡蓝色线作中性线。3 .穿带线、扫管配管完毕后，在穿线之前，必需对全部的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。详细方法为：将布条的两端坚固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。4 .放线、断线导线的预留长度应按以下四种状况考虑：a、接线盒、开关盒、插座盒及灯头盒内导线的预留长度应为15；b、配电箱内导线的预留长度应为配电箱箱体周长的1/2；c、出户导线的预留长
7、度应为L5i;d、共用导线在分支处，可不剪断导线而干脆穿过。5.导线及带线绑扎当导线根数较少时，如23根导线，可将导线前端的绝缘层削去，然后将线芯干脆插入带线的盘圈内并折回压实，绑扎坚固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎坚固。6 .管内穿线1）当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉，以减小电线及管壁的摩擦力。2）穿线时应留意：a、同一沟通回路的导线必需穿于同一管内；b、不同回路、不同电压和沟通及直流混同的导线，不得穿入同一管内，但以下状况除外：额定电压为50V以下的回路；同一设备或同一流水作业线设备的电力
8、回路和无特别防干扰要求的限制回路；同一花灯的几个回路；同类照明的几个回路；同类照明的几个回路，但管内的导线总量不应多于8根。3）导线在变形缝处，补偿装置应活动自如，导线应留有余量。7 .导线连接截面为102及以下的单股铜芯线干脆及设备、器具的端子连接；截面为102及以上的铜芯线采纳压板压接式压接端子后再及设备、器具的端子连接。8 .线路检查及绝缘摇测1）线路检查：确保导线焊、接、包工序必需符合施工质量验收规范的要求。2）绝缘摇测：照明线路一般选用500V,量程为0500MQ的兆欧表进行线路绝缘摇测和电气器具摇测，摇动速度应保持在120左右。读数应采纳1后的数据为宜。三、防雷及接地施工方法1 .
9、防雷接地工程施工基本要求接地体（线）的焊接应采纳搭接焊，其搭接必需符合下列规定：D扁钢搭接长度不小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。2）圆钢搭接长度不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。3）圆钢及扁钢连接时，其搭接长度不小于圆钢直径的6倍。4）扁钢及钢管，扁钢及角钢焊接时，为了牢靠焊接，除在其接触部位两侧焊接外，还应焊以由钢带弯成的弧形（或直角形）卡子。5）焊接焊缝应平整饱满，不得有咬肉、夹渣、焊瘤等现象，焊缝严禁用砂轮打磨，焊接部位药渣应刚好清晰干净，并刷二道防锈漆（埋地刷二道沥青漆）。2 .接地体施工1）接地体安装本建筑物按二
