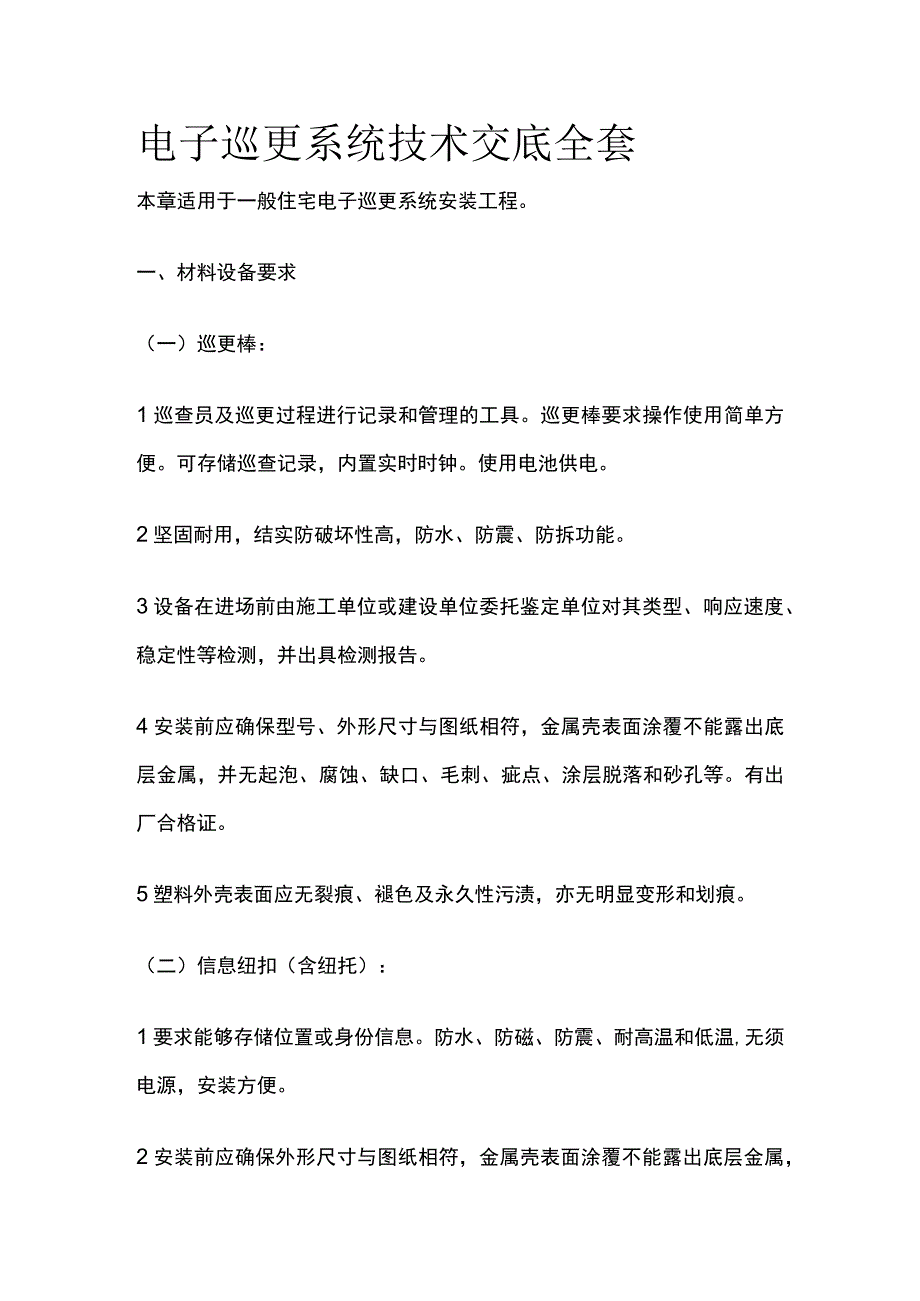

1、电子巡更系统技术交底全套本章适用于一般住宅电子巡更系统安装工程。一、材料设备要求(一)巡更棒:1巡查员及巡更过程进行记录和管理的工具。巡更棒要求操作使用简单方便。可存储巡查记录,内置实时时钟。使用电池供电。2坚固耐用,结实防破坏性高,防水、防震、防拆功能。3设备在进场前由施工单位或建设单位委托鉴定单位对其类型、响应速度、稳定性等检测,并出具检测报告。4安装前应确保型号、外形尺寸与图纸相符,金属壳表面涂覆不能露出底层金属,并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。有出厂合格证。5塑料外壳表面应无裂痕、褪色及永久性污渍,亦无明显变形和划痕。(二)信息纽扣(含纽托):1要求能够存储位置或身

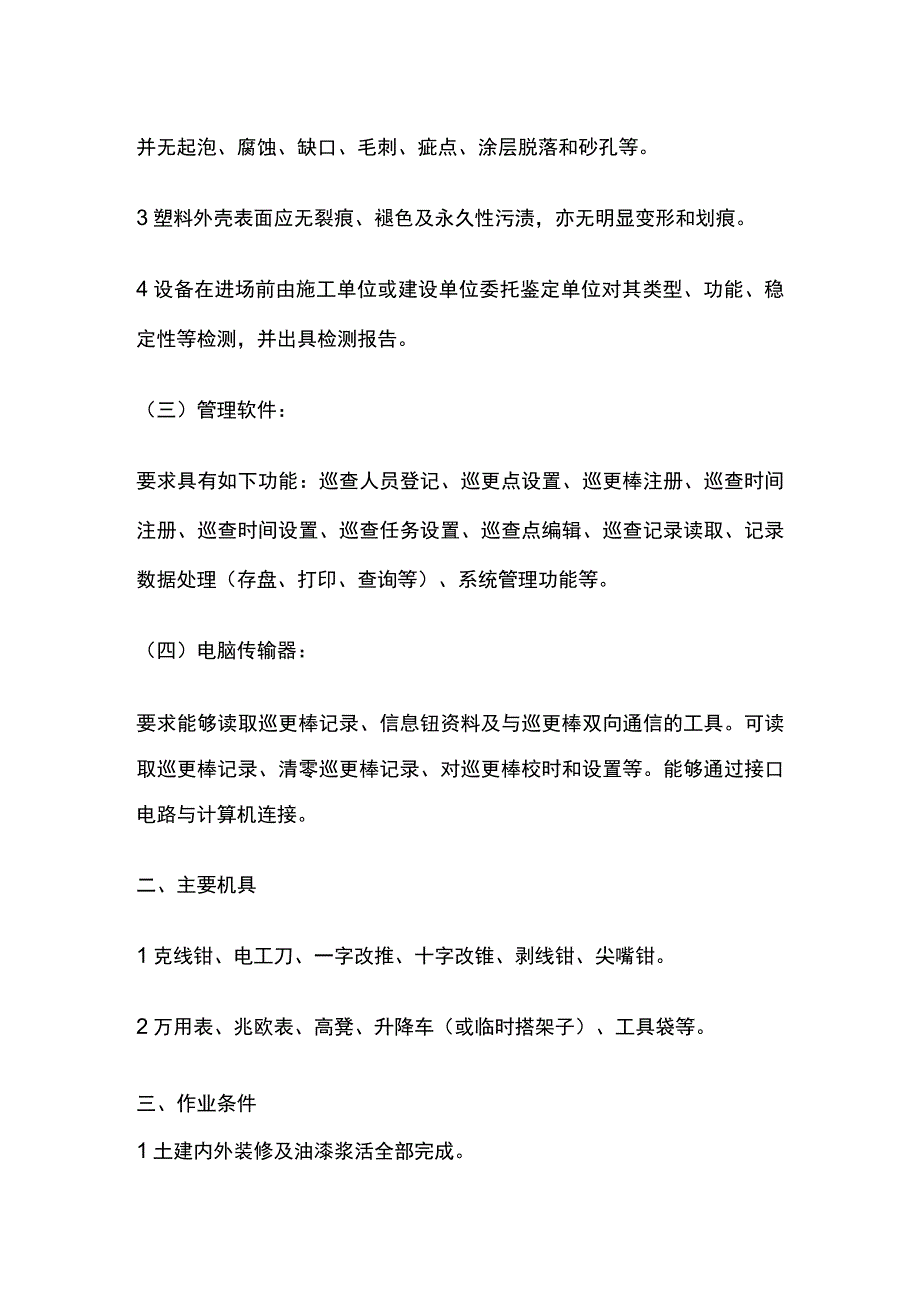

2、份信息。防水、防磁、防震、耐高温和低温,无须电源,安装方便。2安装前应确保外形尺寸与图纸相符,金属壳表面涂覆不能露出底层金属,并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。3塑料外壳表面应无裂痕、褪色及永久性污渍,亦无明显变形和划痕。4设备在进场前由施工单位或建设单位委托鉴定单位对其类型、功能、稳定性等检测,并出具检测报告。(三)管理软件:要求具有如下功能:巡查人员登记、巡更点设置、巡更棒注册、巡查时间注册、巡查时间设置、巡查任务设置、巡查点编辑、巡查记录读取、记录数据处理(存盘、打印、查询等)、系统管理功能等。(四)电脑传输器:要求能够读取巡更棒记录、信息钮资料及与巡更棒双向通信的工具

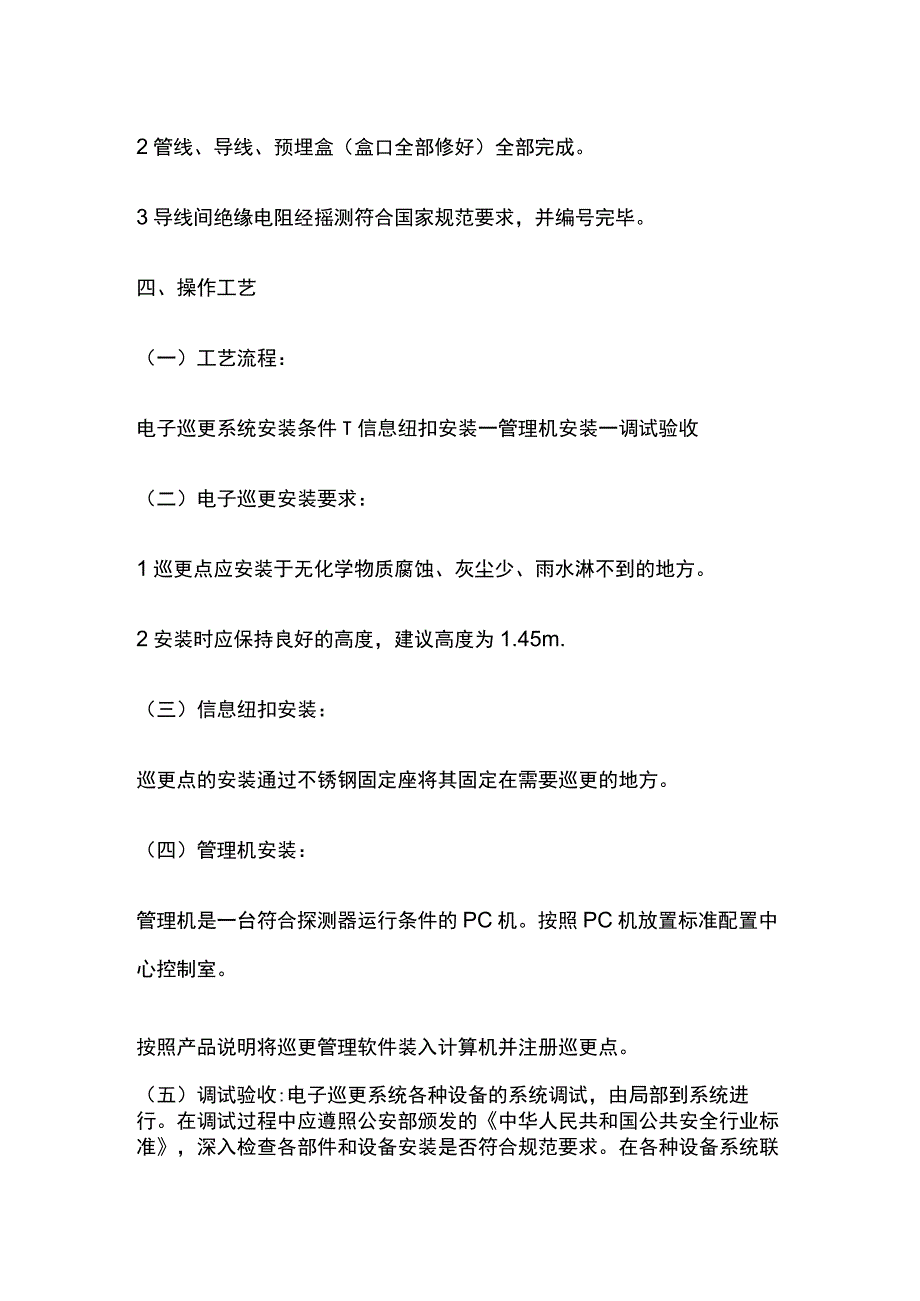

3、。可读取巡更棒记录、清零巡更棒记录、对巡更棒校时和设置等。能够通过接口电路与计算机连接。二、主要机具1克线钳、电工刀、一字改推、十字改锥、剥线钳、尖嘴钳。2万用表、兆欧表、高凳、升降车(或临时搭架子)、工具袋等。三、作业条件1土建内外装修及油漆浆活全部完成。2管线、导线、预埋盒(盒口全部修好)全部完成。3导线间绝缘电阻经摇测符合国家规范要求,并编号完毕。四、操作工艺(一)工艺流程:电子巡更系统安装条件T信息纽扣安装一管理机安装一调试验收(二)电子巡更安装要求:1巡更点应安装于无化学物质腐蚀、灰尘少、雨水淋不到的地方。2安装时应保持良好的高度,建议高度为1.45m.(三)信息纽扣安装:巡更点的安
4、装通过不锈钢固定座将其固定在需要巡更的地方。(四)管理机安装:管理机是一台符合探测器运行条件的PC机。按照PC机放置标准配置中心控制室。按照产品说明将巡更管理软件装入计算机并注册巡更点。(五)调试验收:电子巡更系统各种设备的系统调试,由局部到系统进行。在调试过程中应遵照公安部颁发的中华人民共和国公共安全行业标准,深入检查各部件和设备安装是否符合规范要求。在各种设备系统联接与试运转过程中,应由有关厂家参加协调,进行统一系统调试,发现问题及时解决,并做好详细的统调记录。经过统调无误后,再请公安有关部门、建设单位的主要负责人及技术专家进行验收,确认合格后办理交验手续,交付使用。五、质量标准(一)主控
5、项目:1器具的接地接零)(呆护措施和其他安全要求必须符合施工规范规定。检验方法:实测或检查记录。2导线的压接必须达到牢固可靠,线号正确齐全。导线规格必须符合设计要求和国家标准的规定。检验方法:观察检查。(二)一般项目:1巡更棒要求不仅可以准确地读入各巡更点信息钮的ID码,并且同时记录下读信息的时间,还要求巡更棒内部自带时钟,专用电池供电,不怕掉电丢失数据。2各巡更点安全隐蔽,设置灵活,安装方便,不用布线,经济实用。3各巡更点要求采用不怕水、磁、碰撞的金属信息钮和固定座,还要内置永久性存储器,信息保持时间长久。六、成品保护巡更点应安装于无化学物质腐蚀、灰尘少且雨水直接淋不到的地方。七、应注意的问题1安装时应保持良好的高度。2如工作不正常且未查明故障原因请联系代理商或产品售后服务部,切勿自行修理。
