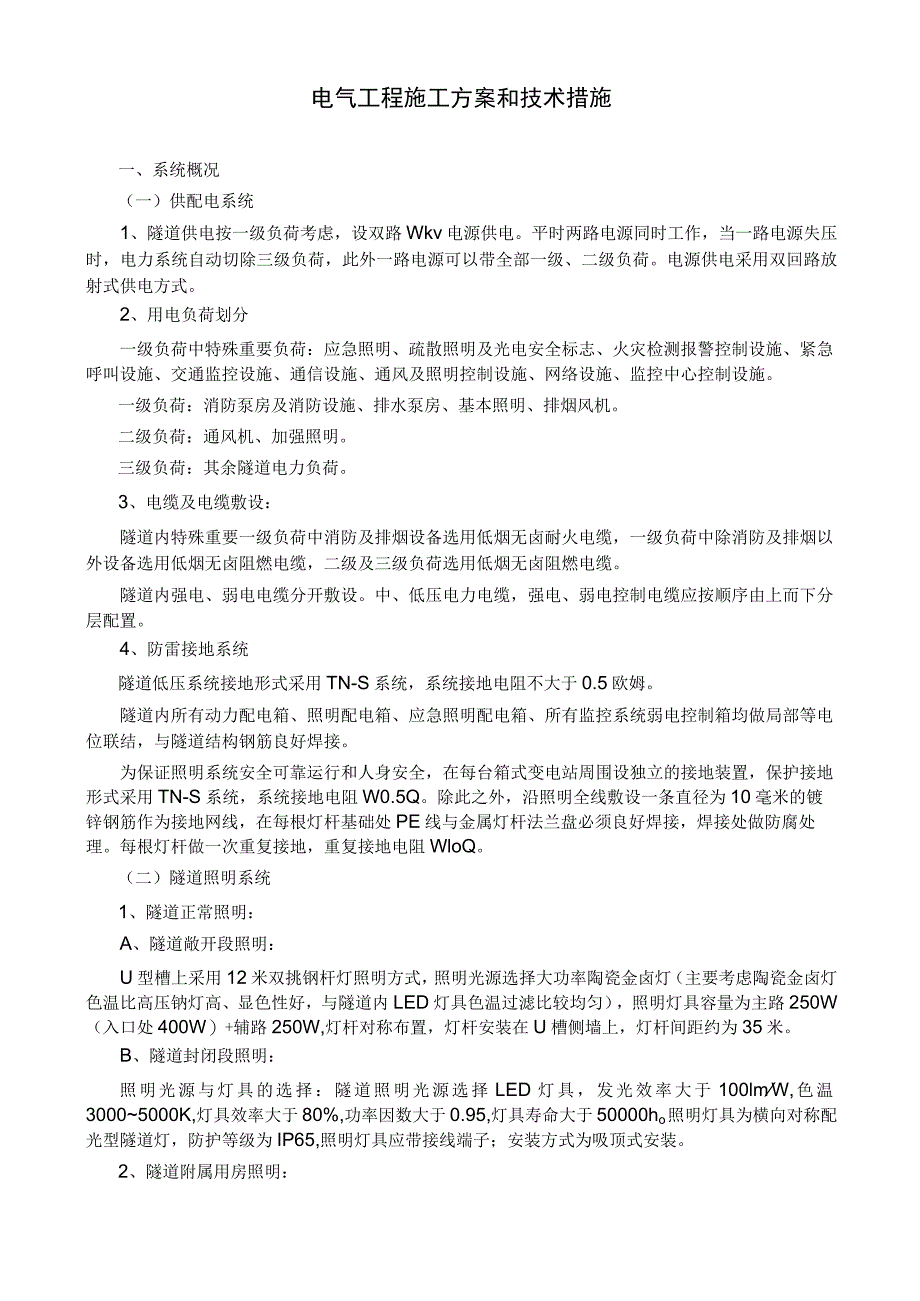

1、电气工程施工方案和技术措施一、系统概况（一）供配电系统1、隧道供电按一级负荷考虑，设双路Wkv电源供电。平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，此外一路电源可以带全部一级、二级负荷。电源供电采用双回路放射式供电方式。2、用电负荷划分一级负荷中特殊重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。二级负荷：通风机、加强照明。三级负荷：其余隧道电力负荷。3、电缆及电缆敷设：隧道内特殊重要一级负荷中消防及排烟设备选
2、用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。隧道内强电、弱电电缆分开敷设。中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。4、防雷接地系统隧道低压系统接地形式采用TN-S系统，系统接地电阻不大于0.5欧姆。隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用TN-S系统，系统接地电阻W0.5Q。除此之外，沿照明全线敷设一条直径为10毫米的镀锌钢筋作为接地网线，在每
3、根灯杆基础处PE线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。每根灯杆做一次重复接地，重复接地电阻WloQ。（二）隧道照明系统1、隧道正常照明：A、隧道敞开段照明：U型槽上采用12米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯（主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内LED灯具色温过滤比较均匀），照明灯具容量为主路250W（入口处400W）+辅路250W,灯杆对称布置，灯杆安装在U槽侧墙上，灯杆间距约为35米。B、隧道封闭段照明：照明光源与灯具的选择：隧道照明光源选择LED灯具，发光效率大于100lmW,色温30005000K,灯具效率大于80%,功率因数大于0.95,灯

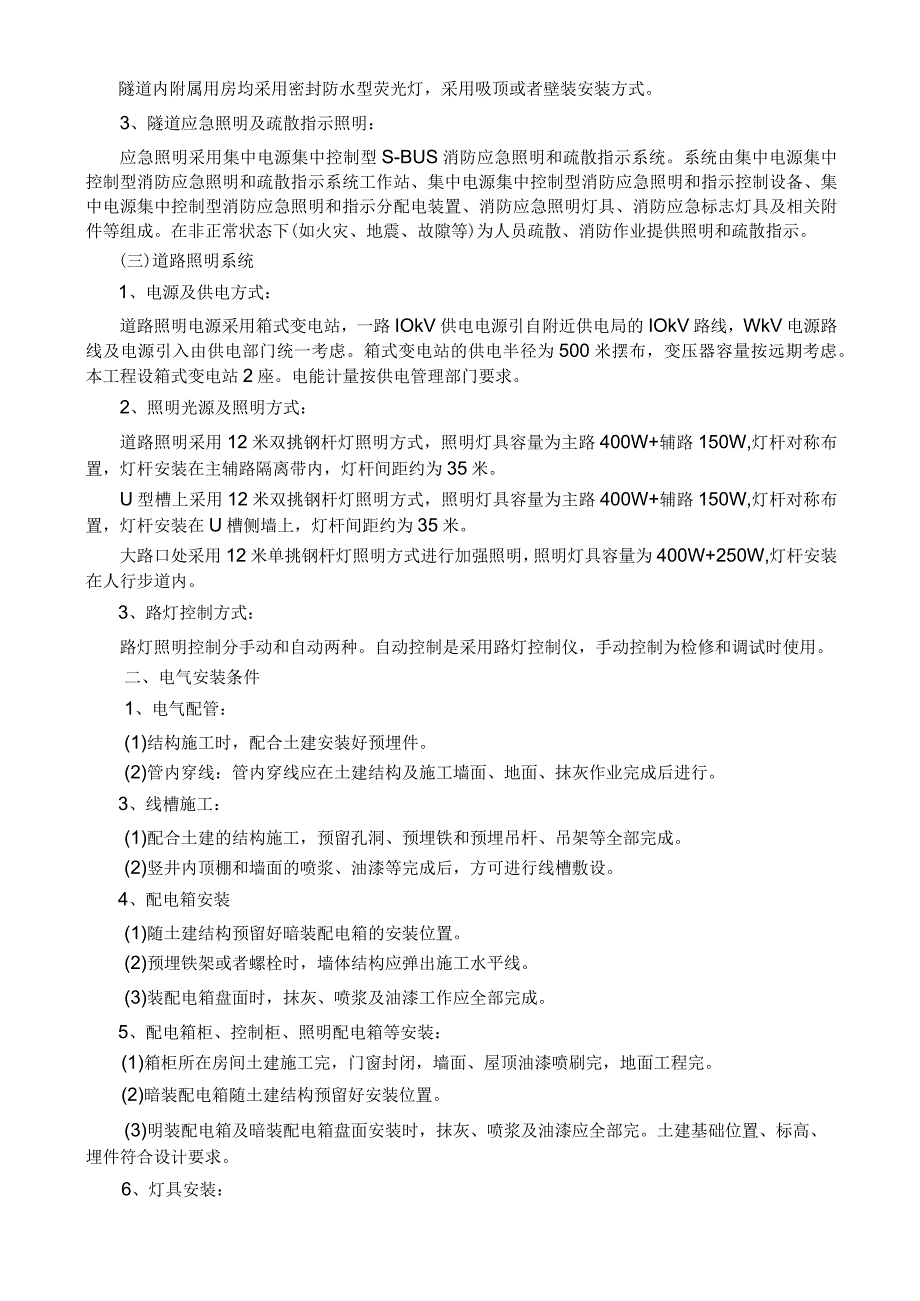

4、具寿命大于50000ho照明灯具为横向对称配光型隧道灯，防护等级为IP65,照明灯具应带接线端子；安装方式为吸顶式安装。2、隧道附属用房照明：隧道内附属用房均采用密封防水型荧光灯，采用吸顶或者壁装安装方式。3、隧道应急照明及疏散指示照明：应急照明采用集中电源集中控制型S-BUS消防应急照明和疏散指示系统。系统由集中电源集中控制型消防应急照明和疏散指示系统工作站、集中电源集中控制型消防应急照明和指示控制设备、集中电源集中控制型消防应急照明和指示分配电装置、消防应急照明灯具、消防应急标志灯具及相关附件等组成。在非正常状态下(如火灾、地震、故隙等)为人员疏散、消防作业提供照明和疏散指示。(三)道路照
5、明系统1、电源及供电方式：道路照明电源采用箱式变电站，一路IOkV供电电源引自附近供电局的IOkV路线，WkV电源路线及电源引入由供电部门统一考虑。箱式变电站的供电半径为500米摆布，变压器容量按远期考虑。本工程设箱式变电站2座。电能计量按供电管理部门要求。2、照明光源及照明方式：道路照明采用12米双挑钢杆灯照明方式，照明灯具容量为主路400W+辅路150W,灯杆对称布置，灯杆安装在主辅路隔离带内，灯杆间距约为35米。U型槽上采用12米双挑钢杆灯照明方式，照明灯具容量为主路400W+辅路150W,灯杆对称布置，灯杆安装在U槽侧墙上，灯杆间距约为35米。大路口处采用12米单挑钢杆灯照明方式进行加
6、强照明，照明灯具容量为400W+250W,灯杆安装在人行步道内。3、路灯控制方式：路灯照明控制分手动和自动两种。自动控制是采用路灯控制仪，手动控制为检修和调试时使用。二、电气安装条件1、电气配管：(1)结构施工时，配合土建安装好预埋件。(2)管内穿线：管内穿线应在土建结构及施工墙面、地面、抹灰作业完成后进行。3、线槽施工：(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。(2)竖井内顶棚和墙面的喷浆、油漆等完成后，方可进行线槽敷设。4、配电箱安装(1)随土建结构预留好暗装配电箱的安装位置。(2)预埋铁架或者螺栓时，墙体结构应弹出施工水平线。(3)装配电箱盘面时，抹灰、喷浆及

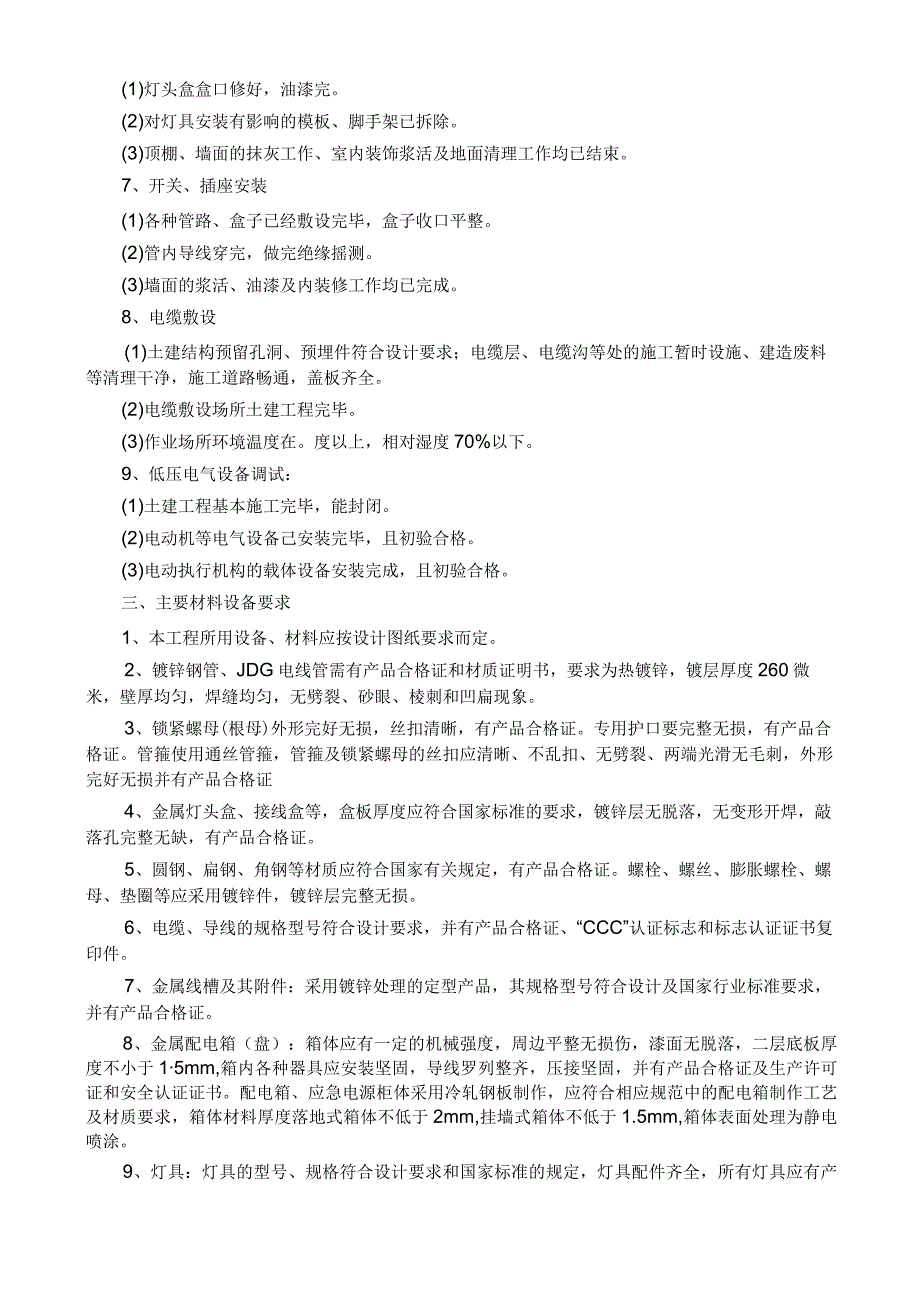

7、油漆工作应全部完成。5、配电箱柜、控制柜、照明配电箱等安装：(1)箱柜所在房间土建施工完，门窗封闭，墙面、屋顶油漆喷刷完，地面工程完。(2)暗装配电箱随土建结构预留好安装位置。(3)明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完。土建基础位置、标高、埋件符合设计要求。6、灯具安装：(1)灯头盒盒口修好，油漆完。(2)对灯具安装有影响的模板、脚手架已拆除。(3)顶棚、墙面的抹灰工作、室内装饰浆活及地面清理工作均已结束。7、开关、插座安装(1)各种管路、盒子已经敷设完毕，盒子收口平整。(2)管内导线穿完，做完绝缘摇测。(3)墙面的浆活、油漆及内装修工作均已完成。8、电缆敷设(1)土建结
8、构预留孔洞、预埋件符合设计要求；电缆层、电缆沟等处的施工暂时设施、建造废料等清理干净，施工道路畅通，盖板齐全。(2)电缆敷设场所土建工程完毕。(3)作业场所环境温度在。度以上，相对湿度70%以下。9、低压电气设备调试：(1)土建工程基本施工完毕，能封闭。(2)电动机等电气设备己安装完毕，且初验合格。(3)电动执行机构的载体设备安装完成，且初验合格。三、主要材料设备要求1、本工程所用设备、材料应按设计图纸要求而定。2、镀锌钢管、JDG电线管需有产品合格证和材质证明书，要求为热镀锌，镀层厚度260微米，壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。3、锁紧螺母(根母)外形完好无损，丝扣清晰，有
9、产品合格证。专用护口要完整无损，有产品合格证。管箍使用通丝管箍，管箍及锁紧螺母的丝扣应清晰、不乱扣、无劈裂、两端光滑无毛刺，外形完好无损并有产品合格证4、金属灯头盒、接线盒等，盒板厚度应符合国家标准的要求，镀锌层无脱落，无变形开焊，敲落孔完整无缺，有产品合格证。5、圆钢、扁钢、角钢等材质应符合国家有关规定，有产品合格证。螺栓、螺丝、膨胀螺栓、螺母、垫圈等应采用镀锌件，镀锌层完整无损。6、电缆、导线的规格型号符合设计要求，并有产品合格证、“CCC”认证标志和标志认证证书复印件。7、金属线槽及其附件：采用镀锌处理的定型产品，其规格型号符合设计及国家行业标准要求，并有产品合格证。8、金属配电箱（盘）
10、：箱体应有一定的机械强度，周边平整无损伤，漆面无脱落，二层底板厚度不小于15mm,箱内各种器具应安装坚固，导线罗列整齐，压接坚固，并有产品合格证及生产许可证和安全认证证书。配电箱、应急电源柜体采用冷轧钢板制作，应符合相应规范中的配电箱制作工艺及材质要求，箱体材料厚度落地式箱体不低于2mm,挂墙式箱体不低于1.5mm,箱体表面处理为静电喷涂。9、灯具：灯具的型号、规格符合设计要求和国家标准的规定，灯具配件齐全，所有灯具应有产品合格证、“CCC”认证标志。10、其他材料（如铅丝、电焊条、防锈漆、机油等）无过期、变质现象。四、电气管路敷设1、明配管流程钢管敷设吊顶内护墙板内管路敷设预制加工管弯、支架
11、、吊架测定盒、箱及固定点位置支架、吊架固定盒箱固定地线连接内变形缝处理号管路敷设与连接2、预制加工：根据设计图，加工好各种盒、箱、管弯。钢管煨弯采用冷煨法。(1)钢管煨弯：管径为20mm及以下时，用手扳煨弯器。管径为25mm及其以上时，使用液压煨弯器。(2)切管：用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子量好尺寸，放在钳口内卡坚固进行切割。切割断口处应平齐不歪斜，管口刮锂光滑、无毛刺，管内铁屑除净。管子套丝：采用套丝板时，应根据管外径选择相应板牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣不乱无非长，消除渣屑，丝扣干净清晰。管径20mm及以下时应分两板套成；25mm以
12、上时，应分三板套成。3、支、吊架加工及盒、箱位置的测定：(1)根据设计施工平面图测出盒、箱及出线口等的准确位置，把管路的垂直、水平走向弹出来，按照安装标准规定的间距尺寸，计算出支吊架的具体位置和数量。盒、箱固定：由地面引出管路至明盒时，可直接焊在角钢支架上，采用定型盘、箱，需在盘、箱下侧10015Omm处加稳固支架，将管用夹子固定在支架上，盒、箱安装应坚固平整，开孔整齐并与管径相吻合，要求一管一孔不得开长孔。铁制盒、箱严禁用电气焊开孔。盒、箱安装要求一览表实测项目要求允许偏差(mm)盒、箱水平、垂直位置正确30盒箱Im内相邻标高一致2盒子固定垂直2箱子固定垂直3盒、箱口与墙面平齐最大凹进深度I
13、Omm(2)根据设计要求及有关规范加工支、吊架、抱箍等铁件以及各种盒、箱、弯。虽设计图中对支吊架的规格无明确规定，但不得小于以下规格：扁铁支架3030mm；角钢支架25253mmo在多尘、易爆等场所敷管，应按设计和有关防爆规程施工。(3)固定点的距离应均匀，管卡与终端，转弯中点、电气器具或者接线盒边缘的距离为150-50Omm。中间的管卡最大距离如下表：钢管中间管卡最大距离一览表钢管名称钢管直径(mm)15-2025-3040-5065-100镀锌钢管1500200025003500(4)固定方法：支吊架的固定主要采用胀管法(即在混凝土顶板打孔，用膨胀螺栓固定)和抱箍法(即在遇到钢结构梁柱时，
14、用抱箍将支吊架固定).4、管路连接方法：(1)管箍丝扣连接。套丝不得有乱扣，必须使用通丝管箍。上好管箍后，管口应对严。外露丝不得多于两扣。(2)管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m；有一个弯时30m；有二个弯时25m；有三个弯时12m。弱电系统宜选用最短路由，减少弯曲，相邻接线盒之间禁止S弯或者U型弯。当管道长度大于30m或者拐弯处多于2处应加装接线盒。5、管进盒、箱连接：(1)盒、箱开孔应整齐并与管径吻合，盒、箱上的开孔用开孔器开孔，保证开孔无毛刺，要求一管一孔，不得开长孔。金属盒、箱严禁用电焊、气焊开孔。如用定型盒、箱，其敲落孔大而管径小时，可用铁皮垫圈垫严或者用
15、砂浆加石膏补平齐，不得露洞。(2)管口入盒箱，盒外侧应套锁母，内侧应装护口，管口不宜与敲落孔焊接，管口露出盒、箱小于5mm。有锁紧装置者，露出锁母的丝扣为2-3扣。两根管以上入盒箱要长短一致、间距均匀、罗列整齐。6、明管敷设基本要求：(1)水平或者垂直敷设的明配电线保护管，要求横平竖直，其水平或者垂直安装允许偏差为1.5%。，全长偏差不应大于管内径的120(2)管路敷设前应先检查管内是否畅通，内侧有无毛刺，切断口应平整管口应光滑，管路的连接应采用丝扣连接，镀锌层是否完整无损，管子不顺直者应调直。(3)管与盒、箱连接应采用锁紧螺母或者护圈帽固定，用锁紧螺母固定的管端罗纹宜露出锁紧螺母23扣。多根管入盒箱，垂直于箱体，罗列均匀，一管一孔，跨接地线采用专用线卡，压接坚固。(4)当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。不许许将管焊在其它管道或者设备上。(5)当钢管与设备间接连接时，对室内干燥场所，钢管端部宜增设电线保护软管或者可挠金属电线保护管后引入设备的接线盒内，且钢管管口应包扎严密；对室外或者室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备
