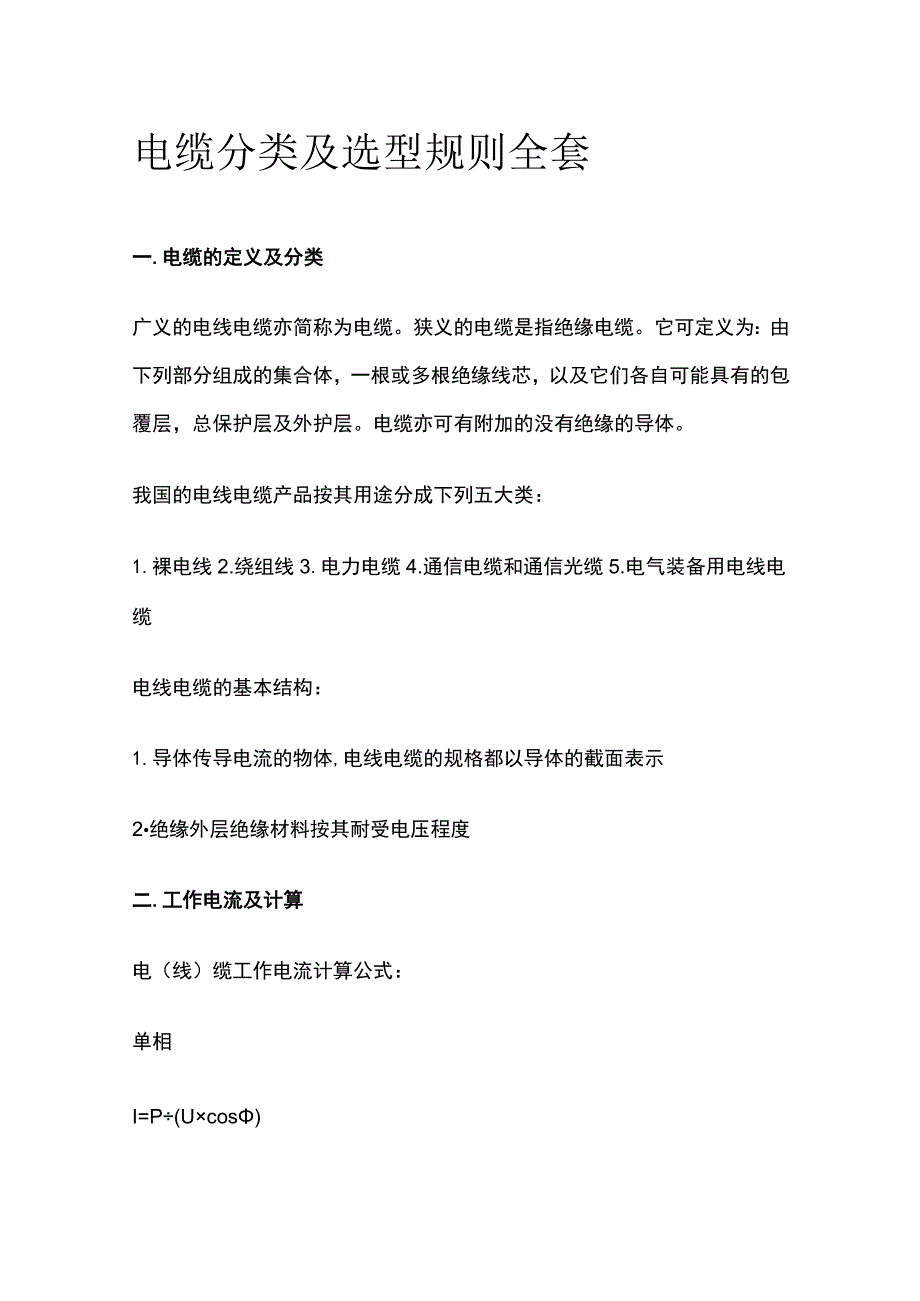

1、电缆分类及选型规则全套一.电缆的定义及分类广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。我国的电线电缆产品按其用途分成下列五大类：1.裸电线2.绕组线3.电力电缆4.通信电缆和通信光缆5.电气装备用电线电缆电线电缆的基本结构：1.导体传导电流的物体,电线电缆的规格都以导体的截面表示2绝缘外层绝缘材料按其耐受电压程度二.工作电流及计算电（线）缆工作电流计算公式：单相I=P(Ucos)P-功率(W);U-电压(220V);CoS-功率因素(0.8);I-相线

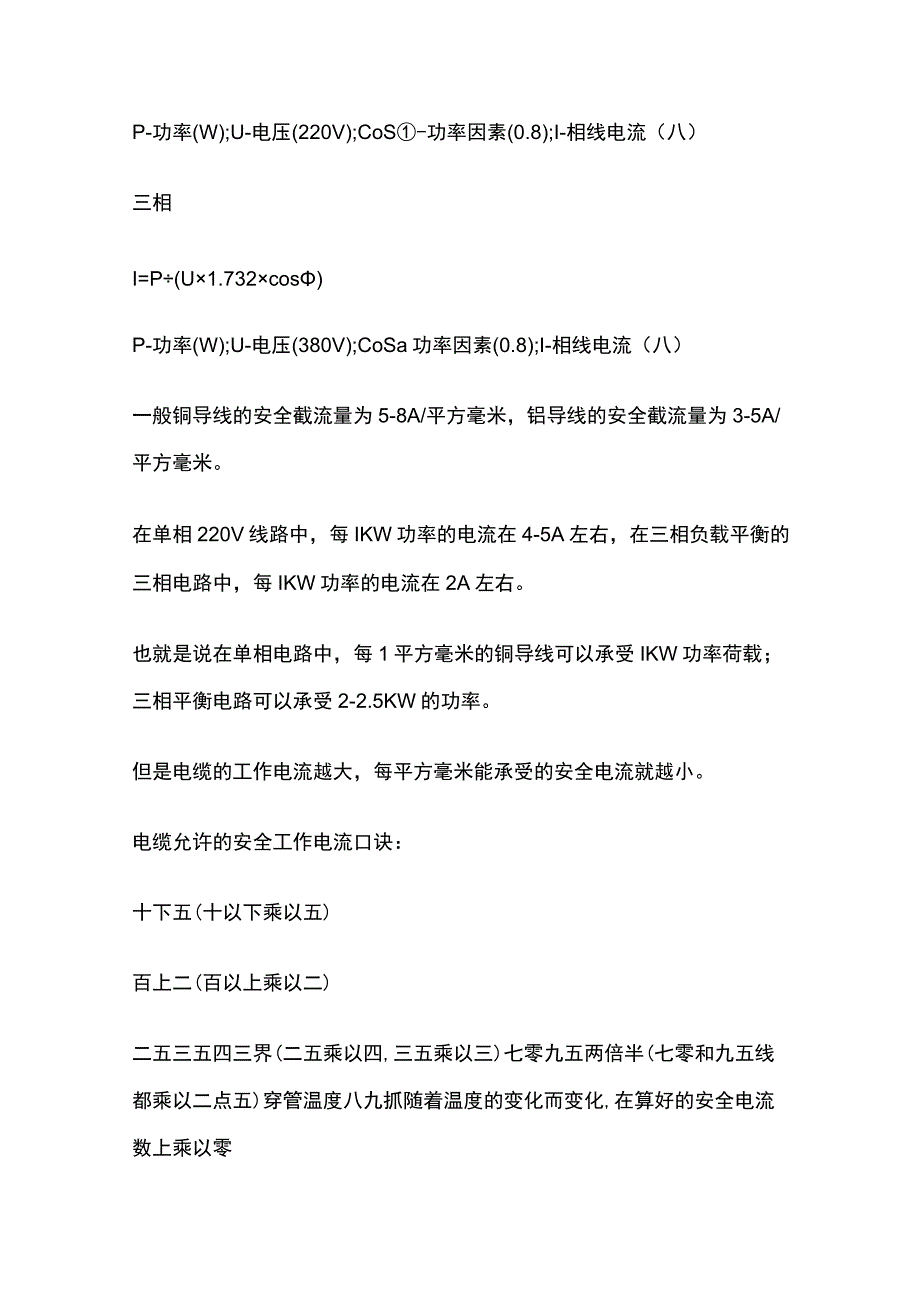

2、电流（八）三相I=P(U1.732cos)P-功率(W);U-电压(380V);CoSa功率因素(0.8);I-相线电流（八）一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。在单相220V线路中，每IKW功率的电流在4-5A左右，在三相负载平衡的三相电路中，每IKW功率的电流在2A左右。也就是说在单相电路中，每1平方毫米的铜导线可以承受IKW功率荷载；三相平衡电路可以承受2-2.5KW的功率。但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。电缆允许的安全工作电流口诀：十下五(十以下乘以五)百上二(百以上乘以二)二五三五四三界(二五乘以四,三五乘以三

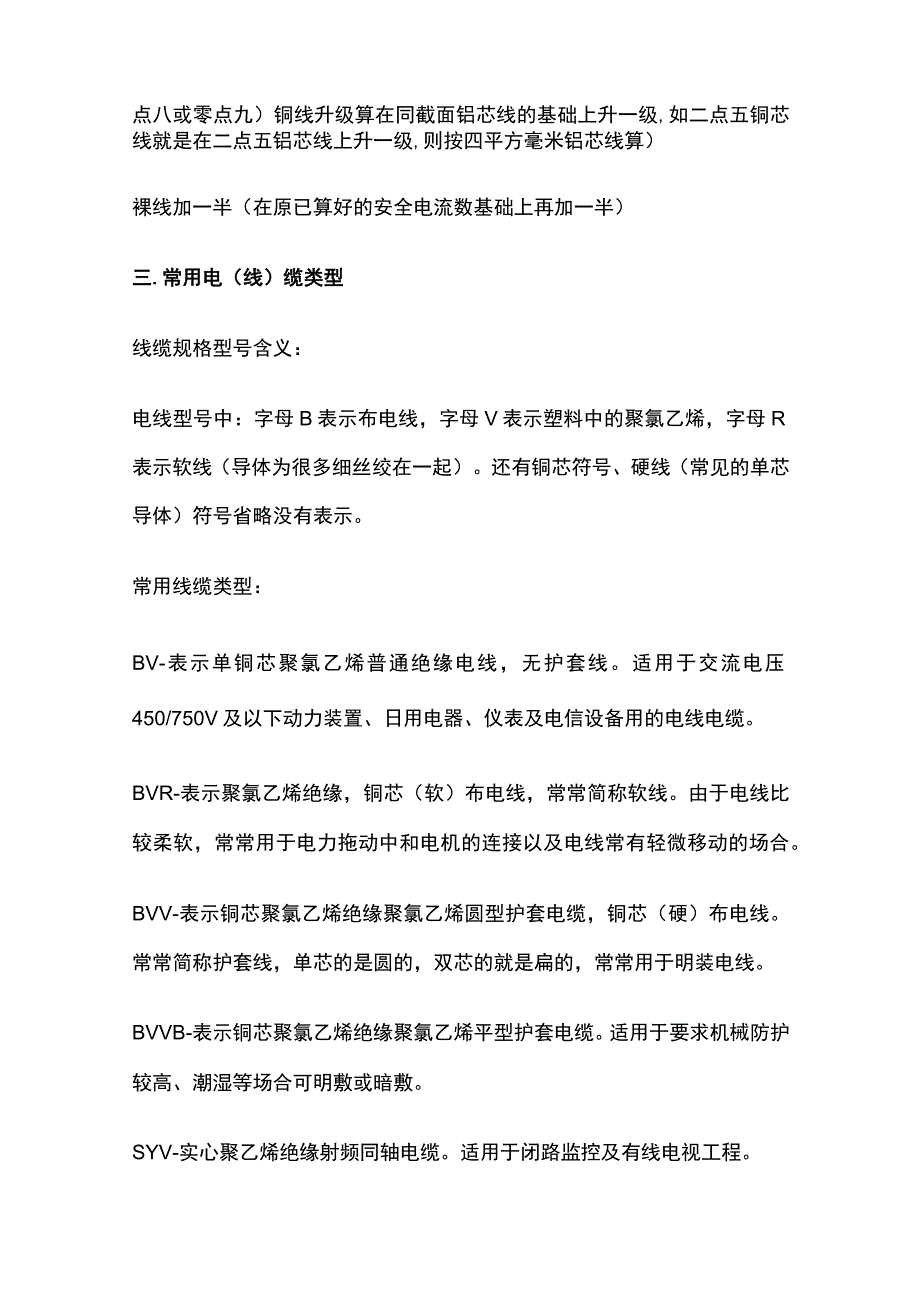

3、)七零九五两倍半(七零和九五线都乘以二点五)穿管温度八九抓随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九）铜线升级算在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算）裸线加一半（在原已算好的安全电流数基础上再加一半）三.常用电（线）缆类型线缆规格型号含义：电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。常用线缆类型：BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设
4、备用的电线电缆。BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的，常常用于明装电线。BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。适用于要求机械防护较高、潮湿等场合可明敷或暗敷。SYV-实心聚乙烯绝缘射频同轴电缆。适用于闭路监控及有线电视工程。RG-表示物理发泡聚乙烯绝缘电缆，常用于同轴光纤混合网（HFC）中传输数据模拟信号，以及视频传输，通信系统及信号控制系统。SYWV-物理发泡聚乙绝缘有线
5、电视系统电缆，视频（射频）同轴电缆（SYVsSYWV、SYFV）适用于闭路监控及有线电视工程。结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。BVVP-表示硬铜芯扁平型PVC绝缘PVC护套，铜网屏蔽电线。RVS-表示铜芯聚氯乙烯绞型连接电线。常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。VV（VLV）-表示铜（铝
6、）芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。线缆型号定义：聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆R-连接用软电缆（电线），软结构。V-绝缘聚氯乙烯V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型（扁形）S-双绞型A-镀锡或镀银F-耐局J温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y预制型、一般省略,或聚烯煌护套FD-产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示,其实质相同YJ交联聚乙烯绝缘V一聚氯乙烯绝缘或护套ZR阻燃型NH-耐火型WDZ一无卤低烟阻燃型WDN一无卤低烟耐火型RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙
7、烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250镀银聚氯乙氟塑料绝缘耐高温-60oC-250oC连接软电线四、电力线缆适用于交流50HZz额定电压0.6/1KV及以下输配电线路上，供输配电能之用。环境温度25,电缆导体工作温度不超过70。&VV(VLV)铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于
8、敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。VY(VLY)铜(铝)聚氯乙烯绝缘聚乙烯护套电力电缆，适用于敷设在室内、管道内、管道中VV22(VLV22)铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力vv22电缆，同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力。VV23(VLV23)铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚乙烯护套电力电缆,同VV2型。ZRVV22同VV22型，适用于有阻燃要求的场合。YJV铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆NHVV同VV型，适用于有耐火要求的场合。KVV聚氯乙烯绝缘控制电缆用途
9、：电器、仪表、配电装置信号传输、控制、测量。NH-*耐火电力电缆ZR-*阻燃电力电缆WDZ-*低烟无卤电力电缆五.线缆型号定义例如：BV4单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。SYV75-5-l（A.B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编75:75欧姆5:线径为5MM1:代表单芯SYWV75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75:75欧姆5:线缆外径为5MM1:代表单芯RVVP2*320.2RVV2*1.0BVRR：软线VV:双层护套线P屏蔽2:2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS
10、2*240.12ZR:阻燃R:软线S:双绞线2:2芯多股线24:每芯有24根铜丝0.12:每根铜丝直径为0.12MMZR-BVV3x6.0表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。NH-VV3x70+2X35表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。2、规格表示法的含义规格采用芯数、标称截面和电压等级表示单芯分支电缆规格表示法：同一回路电缆根数*(1*标称截面)，0.6/1KV,如：4*(1*185)+1*950.6/1KV多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV,如：4*185+1*950.6/
11、IKV多芯同护套型分支电缆规格表示法：电缆芯数X标称截面T,如：425-T六.其他常识：1.导线截面积计算公式(导线距离/压降/电流关系)铜线S=IL(54.4U)铝线S=IL(34U)I-导线中通过的最大电流（八）;L-导线长度(m);U-允许的压降(V);S-导线的截面积(平方毫米)2,电线线缆基础知识1.电线一扎长度：100米,正负误差0.5米；2 .电线型号:BV单股BVR多股BVV双胶单股,BVVR双胶多股；3 .电线常用规格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等；4 .BV/BVR区别:BV为单芯线,BVR为多股,BVR比BV贵10%左右；5.BVR比BV的好处:a水电施工方便.b在板弯时不易把线折断；6 .国标GB4706.1-1992/1998规定的电线负载电流值(部分)7 .家庭电路设计，2000年前，电路设计一般是：进户线46mm2,照明1.5mm2,插座2.5mm2,空调4mm2专线。2000年后,电路设计一般是进户线610mm2照明2.5mm2,插座4mm2,空调6mm2专线。8 .电线重量:1.5平方约重2.2公斤,2.5约重3.2公斤,4平方约重4.8公斤,6平方约重6.5公斤。9 ,电线2.5平方以下的多股线Q平方.5平方)包装标识为BV(B),单股则为BV10 .电线颜色有:红色,黄色,蓝色,绿色,黑色,黄绿色（地线）
