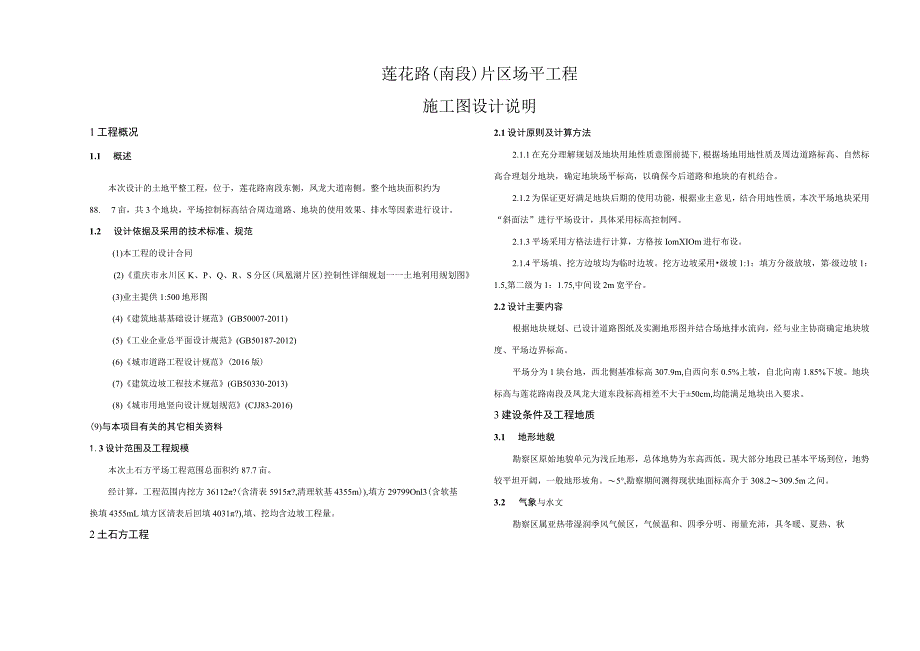

莲花路(南段)片区场平工程施工图设计说明.docx_第1页
第1页 / 共8页

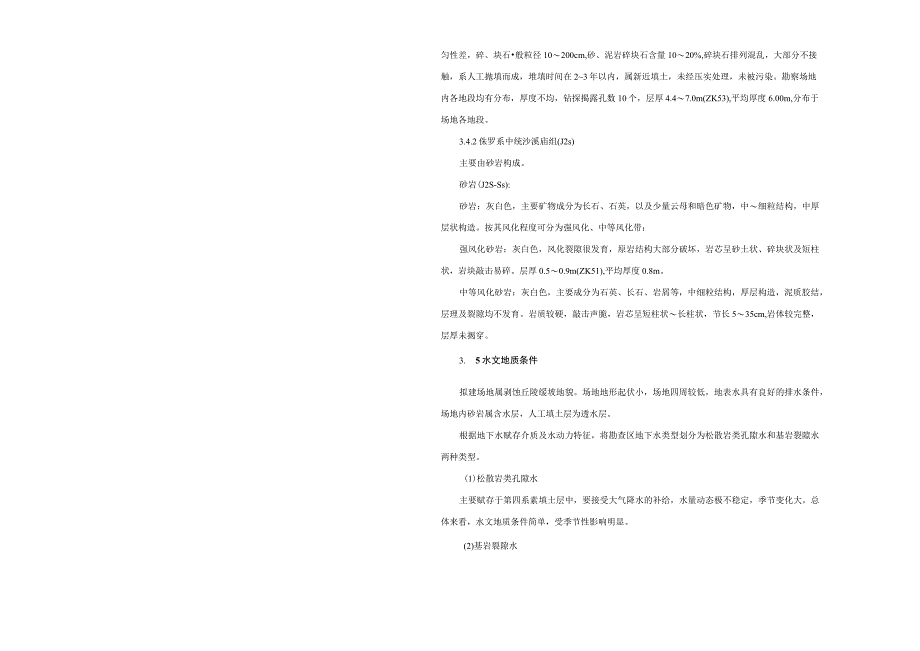

莲花路(南段)片区场平工程施工图设计说明.docx_第2页
第2页 / 共8页

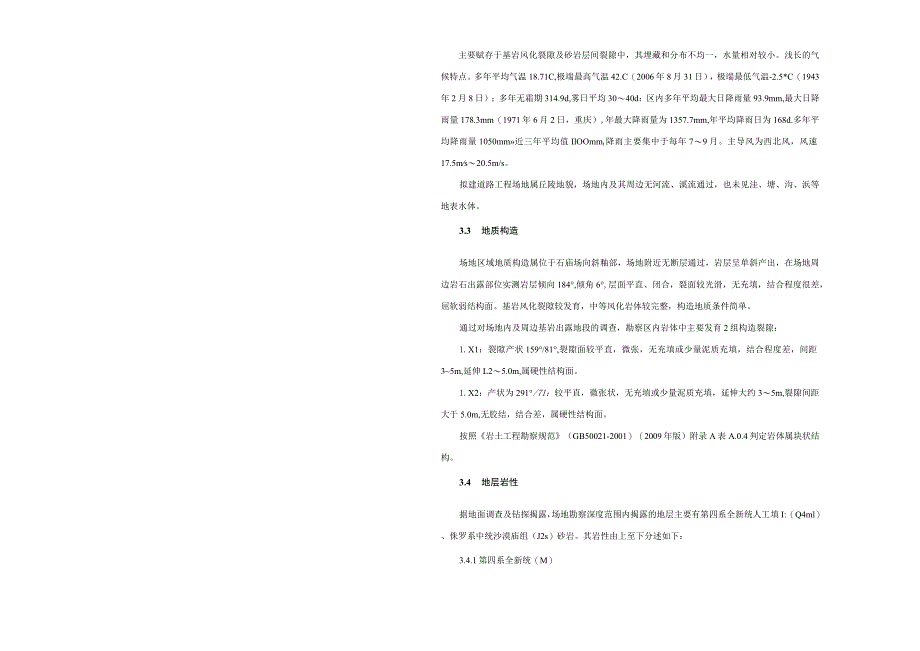

莲花路(南段)片区场平工程施工图设计说明.docx_第3页
第3页 / 共8页
莲花路(南段)片区场平工程施工图设计说明.docx_第4页
第4页 / 共8页
莲花路(南段)片区场平工程施工图设计说明.docx_第5页
第5页 / 共8页
莲花路(南段)片区场平工程施工图设计说明.docx_第6页
第6页 / 共8页
莲花路(南段)片区场平工程施工图设计说明.docx_第7页
第7页 / 共8页
莲花路(南段)片区场平工程施工图设计说明.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《莲花路(南段)片区场平工程施工图设计说明.docx》由会员分享,可在线阅读,更多相关《莲花路(南段)片区场平工程施工图设计说明.docx(8页珍藏版)》请在第壹文秘上搜索。

1、莲花路(南段)片区场平工程施工图设计说明1工程概况1.1 概述本次设计的土地平整工程,位于,莲花路南段东侧,凤龙大道南侧。整个地块面积约为88. 7亩,共3个地块,平场控制标高结合周边道路、地块的使用效果、排水等因素进行设计。1.2 设计依据及采用的技术标准、规范(1)本工程的设计合同(2)重庆市永川区K、P、Q、R、S分区(凤凰湖片区)控制性详细规划一一土地利用规划图(3)业主提供1:500地形图(4)建筑地基基础设计规范(GB50007-2011)(5)工业企业总平面设计规范(GB50187-2012)(6)城市道路工程设计规范(2016版)(7)建筑边坡工程技术规范(GB50330-20

2、13)(8)城市用地竖向设计规划规范(CJJ83-2016)(9)与本项目有关的其它相关资料1.3设计范围及工程规模本次土石方平场工程范围总面积约87.7亩。经计算,工程范围内挖方36112?(含清表5915?,清理软基4355m),填方29799Onl3(含软基换填4355mL填方区清表后回填4031?),填、挖均含边坡工程量。2土石方工程2.1设计原则及计算方法2.1.1在充分理解规划及地块用地性质意图前提下,根据场地用地性质及周边道路标高、自然标高合理划分地块,确定地块场平标高,以确保今后道路和地块的有机结合。2.1.2为保证更好满足地块后期的使用功能,根据业主意见,结合用地性质,本次平

3、场地块采用“斜面法”进行平场设计,具体采用标高控制网。2.1.3平场采用方格法进行计算,方格按IomXIOm进行布设。2.1.4平场填、挖方边坡均为临时边坡。挖方边坡采用级坡1:1:填方分级放坡,第级边坡1:1.5,第二级为1:1.75,中间设2m宽平台。2.2设计主要内容根据地块规划、已设计道路图纸及实测地形图并结合场地排水流向,经与业主协商确定地块坡度、平场边界标高。平场分为1块台地,西北侧基准标高307.9m,自西向东0.5%上坡,自北向南1.85%下坡。地块标高与莲花路南段及凤龙大道东段标高相差不大于50cm,均能满足地块出入要求。3建设条件及工程地质3.1 地形地貌勘察区原始地貌单元

4、为浅丘地形,总体地势为东高西低。现大部分地段已基本平场到位,地势较平坦开阔,一般地形坡角。5,勘察期间测得现状地面标高介于308.2309.5m之问。3.2 气象与水文勘察区属亚热带湿润季风气候区,气候温和、四季分明、雨量充沛,具冬暖、夏热、秋匀性差,碎、块石般粒径10200cm,砂、泥岩碎块石含量1020%,碎块石排列混乱,大部分不接触,系人工抛填而成,堆填时间在23年以内,属新近填土,未经压实处理,未被污染。勘察场地内各地段均有分布,厚度不均,钻探揭露孔数10个,层厚4.47.0m(ZK53),平均厚度6.00m,分布于场地各地段。3.4.2侏罗系中统沙溪庙组(J2s)主要由砂岩构成。砂岩

5、(J2S-Ss):砂岩:灰白色,主要矿物成分为长石、石英,以及少量云母和暗色矿物,中细粒结构,中厚层状构造。按其风化程度可分为强风化、中等风化带:强风化砂岩:灰白色,风化裂隙很发育,原岩结构大部分破坏,岩芯呈砂土状、碎块状及短柱状,岩块敲击易碎。层厚0.50.9m(ZK51),平均厚度0.8m。中等风化砂岩:灰白色,主要成分为石英、长石、岩屑等,中细粒结构,厚层构造,泥质胶结,层理及裂隙均不发育。岩质较硬,敲击声脆,岩芯呈短柱状长柱状,节长535cm,岩体较完整,层厚未揭穿。3. 5水文地质条件拟建场地属剥蚀丘陵缓坡地貌。场地地形起伏小,场地四周较低,地表水具有良好的排水条件,场地内砂岩属含水

6、层,人工填土层为透水层。根据地下水赋存介质及水动力特征,将勘查区地下水类型划分为松散岩类孔隙水和基岩裂隙水两种类型。(1)松散岩类孔隙水主要赋存于第四系素填土层中,要接受大气降水的补给,水量动态极不稳定,季节变化大。总体来看,水文地质条件简单,受季节性影响明显。(2)基岩裂隙水主要赋存于基岩风化裂隙及砂岩层间裂隙中,其埋藏和分布不均一,水量相对较小。浅长的气候特点。多年平均气温18.71C,极端最高气温42.C(2006年8月31日),极端最低气温-2.5*C(1943年2月8日);多年无霜期314.9d,雾日平均3040d:区内多年平均最大日降雨量93.9mm,最大日降雨量178.3mm(1

7、971年6月2日,重庆),年最大降雨量为1357.7mm,年平均降雨日为168d.多年平均降雨量1050mm近三年平均值IlOOmmt降雨主要集中于每年79月。主导风为西北风,风速17.5ms20.5m/s。拟建道路工程场地属丘陵地貌,场地内及其周边无河流、溪流通过,也未见洼、塘、沟、浜等地表水体。3.3 地质构造场地区域地质构造属位于石庙场向斜釉部,场地附近无断层通过,岩层呈单斜产出,在场地周边岩石出露部位实测岩层倾向184,倾角6,层面平直、闭合,裂面较光滑,无充填,结合程度很差,屈软弱结构面。基岩风化裂隙较发育,中等风化岩体较完整,构造地质条件简单。通过对场地内及周边基岩出露地段的调查,

8、勘察区内岩体中主要发育2组构造裂隙:1.X1:裂隙产状159/81,裂隙面较平直,微张,无充填或少量泥质充填,结合程度差,间距35m,延伸L25.0m,属硬性结构面。1.X2:产状为291/71:较平直,微张状,无充埴或少量泥质充填,延伸大约35m,裂隙间距大于5.0m,无胶结,结合差,属硬性结构面。按照岩土工程勘察规范(GB50021-2001)(2009年版)附录A表A.0.4判定岩体属块状结构。3.4 地层岩性据地面调查及钻探揭露,场地勘察深度范围内揭露的地层主要有第四系全新统人工填I:(Q4ml)、侏罗系中统沙漠庙组(J2s)砂岩。其岩性由上至下分述如下:3.4.1第四系全新统(M)素

9、填土(Qlml):杂色,主要成份为粘性土及泥岩、砂岩碎块石,松散稍密,稍湿,均4.2黑料制备4. 2.1场地土石料主要来源于场地挖方区和取土场,场地清理所得的土料不得用于回填。4. 2.2回填土料时应有必要的防雨措施,如覆盅物、周边排水沟等,以保持土料内相对稳定的含水率。5. 2.3应避免刚开挖出的土料直接回填,确保含水量达到最佳含水量。5施工注意事项5.3 土石方工程5.3.1 土石方工程施工前应进行挖、填方的平衡计算,综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等,做好土方平衡调配,减少重复挖运。5.3.2 当土石方工程挖方较深时,施工单位应采取措施,防止基坑底部土的隆起并避

10、免危害周边环境。基底土隆起往往伴随着对周边环境的影响,尤其当周边有地下管线,建(构)筑物、永久性道路时应密切注意。5.3.3 在挖方前,应做好地面排水和降低地下水位工作。5.3.4 平整场地的表面坡度应符合设计要求。平整后的场地表面应逐点检查。检查点为每100-400裙取1点,但不应少于10点;长度、宽度和边坡均为每20m取1点,每边不应少于1点。5.3.5 土石方工程施工,应经常测量和校核其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点采取可靠的保护措施,定期复测和检交。土方不应堆在基坑边坡。5.3.6 对雨季和冬季施工还应遵守国家现行有关标准。5.4 土石方开挖6. 2.1土石方开挖

11、前应检查定位放线、排水和降低地下水位系统,合理安排上方运输车的行走路线及弃土场。7. 2.2施工过程中应检查平面位置、水平标高、边坡坡度、压实度、排水、降低地下水部普遍具风化带网状裂隙水,主要赋存于基岩网状风化裂隙中,水量极贫乏,接受降雨补给,以地表径流的方式向地势低洼处排泄。综合上述分析,区域内地下水贫乏、水量极小,无稳定地下水位,分布零散,仅在降雨季节,在低洼槽沟内的土层中存在局部的上层滞水层,水位不稳定,区域水文地质条件简单。3.6 不良地质作用及地震据现场地面调查及邻近资料表明:场地内及附近周边未见泥石流、滑坡、危岩、岩溶等不良地质作用。根据1:400万中国地震动参数区划图(GB183

12、06-2015)和建筑抗震设计规范(GB50011-2010)局部修改版附录A查得,拟建场地设计抗震分组为第一组,场区的抗震设防烈度为6度,设计基本地震加速度值取0.05g(II类)。3.7 挖方区土、石比例根据重庆市工程建设标准市政工程地质勘察规范附录A和全国统一建筑工程基础定额土建(上下册)(GJD-I(H-95)中表A.A-1土壤及岩石(普氏)分类表对场地地层进行分级,如下:人工填土为II级普通土,强风化砂岩为川级硬土,中等风化砂岩为V次坚石。钻探施工前,现场已平场到308.9Om左右,根据平场图标高,今后场平细平标高范围为:305.42308.69,根据钻探揭露情况,基岩面埋深范围:3

13、05.904(ZK50)-301.786(ZK53),场地细平挖方全部为素填土,土石比为1:Oo4场地要求4.1场地清理开挖工作开始前必须清理场地,清除工程区域内的全部树木、杂草、废渣及有碍开挖的障碍物,清表厚度IOCnb施工时应满足相关规范要求。清理后的弃土运至业主指定弃土场。场地内有在使用的低压电力杆和通信杆,需由甲方在开工前组织搬迁。平场回镇密实度不小于90乐填方区粒径要求控制在最大粒径不超过20cmo5.3.2填土厚度每层不超过50cm,分层压实。在接近场地设计高程2m范围内填土厚度每次不超过30Cmo5.3.3土料碾压完成后应立即取样试验,试验合格后方可铺填新料。铺填新料前,对表层需

14、刨毛和洒水处理,然后铺填新料。5.3.4压实土料层不应出现漏压层、虚压层、剪切破坏和光面等不良现象,否则应进行返工。5.3.5填筑时,当原地面纵坡大于12%或横坡陡于1:5时,应设置成坡度向内并大于蜴、宽度大于2m的台阶。5.3.6填方施工过程中应检查排水措施,每层填筑厚度、含水量控制、压实程度、填筑厚度及压实遍数应根据土质,压实系数及所用机具确定。5.3.7填方施工结束后,应检查标高、边坡坡度、压实程度等,检验标准应符合表5.3.4的规定。表5.3.7填方工程质量检验标准(mm)序号项目允许偏差或允许值检验方法主控项目1标高填方场地平整+100/-200水准仪地(路面基层+20/-202分层

15、压实系数填方场地平整90%按规定方法地(路)面基层90%.般项目1回填土料砂岩、页岩、硬土取样检查或直观鉴别2分层厚度表5.3.3水准仪及抽样检查3表面平整度填方场地平整30用靠尺或水准仪地(路)面基层205.3.8高填方边坡:本工程在项目南临石鱼河一侧存在高度大于8米的填方边坡。场地所在段河道防洪水位参照凤凰湖产业园莲花路(南段)片区道路工程-桥梁工程中100年一遇洪水位:边坡坡脚受洪水位影响。位系统,并随时观测周围的环境变化。5.2.3场内如有暂时保留的构筑物,需对构筑物周边进行临时的保护性开挖,临时性挖方的边坡值应符合表5.2.3的规定。表5.2.3临时性挖方边坡值土的类别边坡值(高:宽)砂土(不包括细砂、粉砂)11.25-1:1.50一般性粘土硬10.75-1:1.00硬、塑11.00-1:1.25软1L50或更碎石类土,充填坚硬、硬塑粘性土10.50-1:1.00填砂地土11.00-1:1.50岩石10.75-:1:
