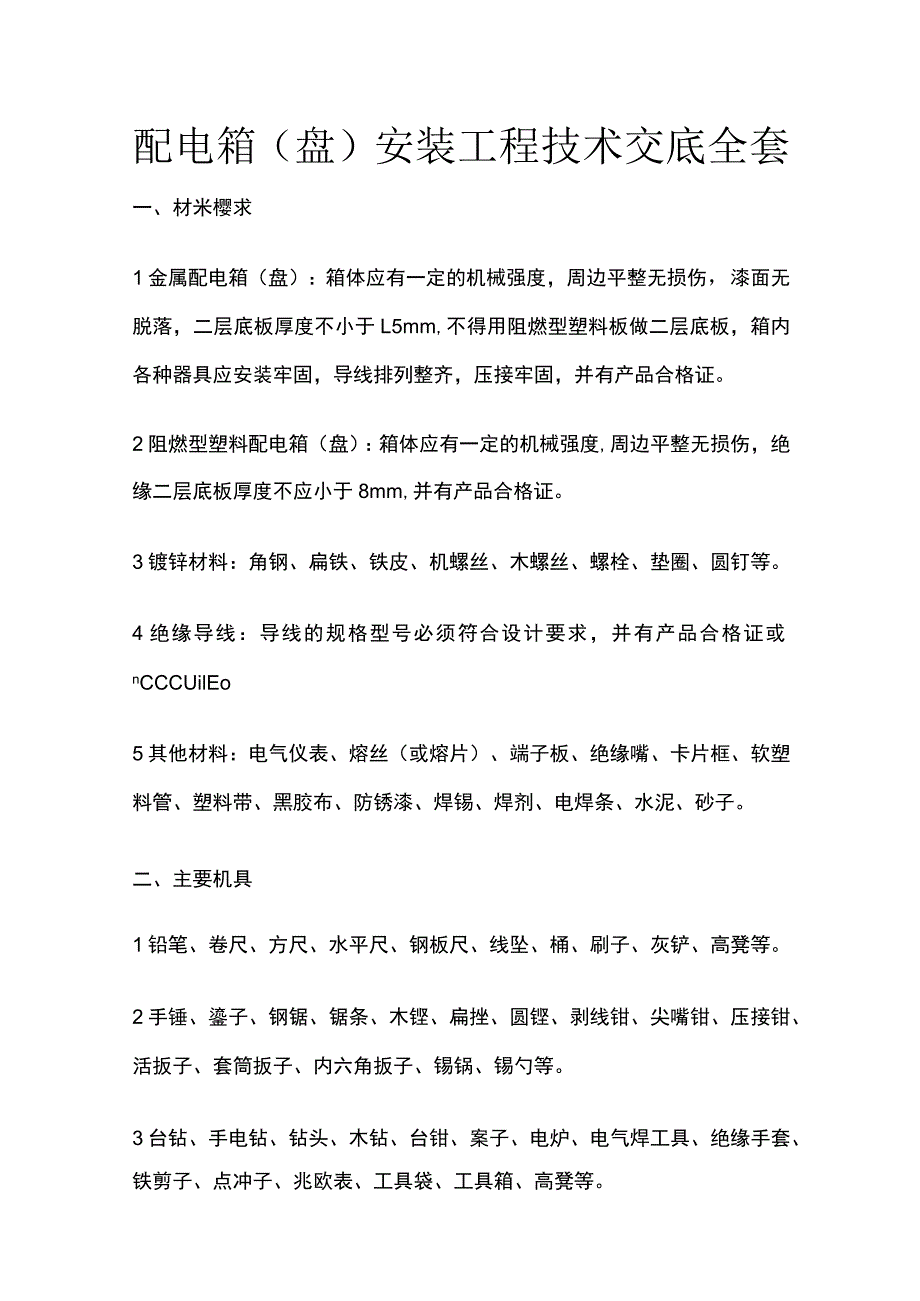

1、配电箱（盘）安装工程技术交底全套一、材米樱求1金属配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，漆面无脱落，二层底板厚度不小于L5mm,不得用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。2阻燃型塑料配电箱（盘）：箱体应有一定的机械强度,周边平整无损伤，绝缘二层底板厚度不应小于8mm,并有产品合格证。3镀锌材料：角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。4绝缘导线：导线的规格型号必须符合设计要求，并有产品合格证或nCCCUilEo5其他材料：电气仪表、熔丝（或熔片）、端子板、绝缘嘴、卡片框、软塑料管、塑料带、黑胶布、防锈漆、焊锡、焊

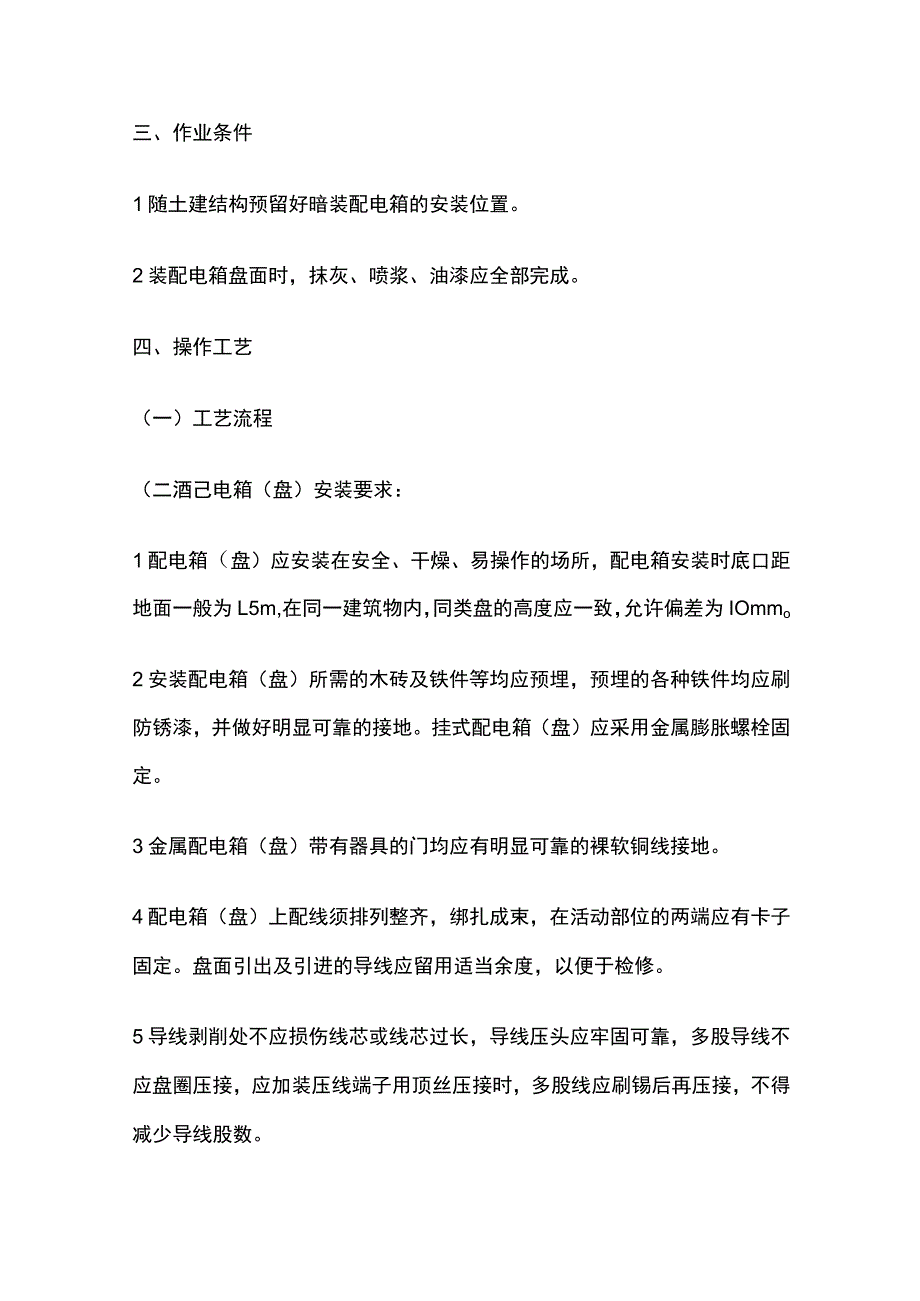

2、剂、电焊条、水泥、砂子。二、主要机具1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲、高凳等。2手锤、鎏子、钢锯、锯条、木铿、扁挫、圆铿、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、内六角扳子、锡锅、锡勺等。3台钻、手电钻、钻头、木钻、台钳、案子、电炉、电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。三、作业条件1随土建结构预留好暗装配电箱的安装位置。2装配电箱盘面时，抹灰、喷浆、油漆应全部完成。四、操作工艺（一）工艺流程（二酒己电箱（盘）安装要求：1配电箱（盘）应安装在安全、干燥、易操作的场所，配电箱安装时底口距地面一般为L5m,在同一建筑物内，同类盘的高度应一致
3、，允许偏差为IOmmo2安装配电箱（盘）所需的木砖及铁件等均应预埋，预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。挂式配电箱（盘）应采用金属膨胀螺栓固定。3金属配电箱（盘）带有器具的门均应有明显可靠的裸软铜线接地。4配电箱（盘）上配线须排列整齐，绑扎成束，在活动部位的两端应有卡子固定。盘面引出及引进的导线应留用适当余度，以便于检修。5导线剥削处不应损伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。6配电箱（盘）的盘面上安装的各种手控、控电器等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。7垂直装设

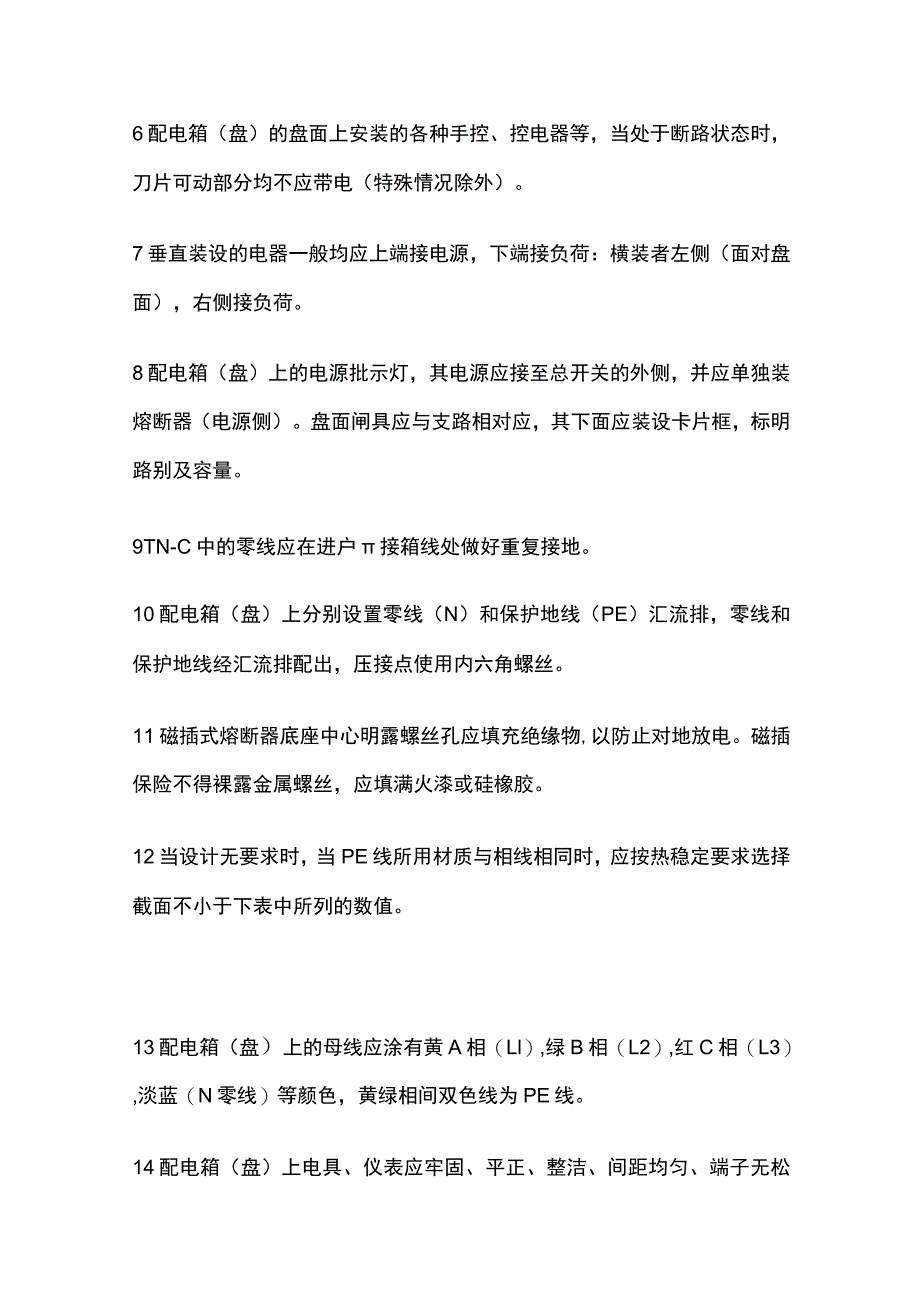

4、的电器一般均应上端接电源，下端接负荷：横装者左侧（面对盘面），右侧接负荷。8配电箱（盘）上的电源批示灯，其电源应接至总开关的外侧，并应单独装熔断器（电源侧）。盘面闸具应与支路相对应，其下面应装设卡片框，标明路别及容量。9TN-C中的零线应在进户接箱线处做好重复接地。10配电箱（盘）上分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出，压接点使用内六角螺丝。11磁插式熔断器底座中心明露螺丝孔应填充绝缘物,以防止对地放电。磁插保险不得裸露金属螺丝，应填满火漆或硅橡胶。12当设计无要求时，当PE线所用材质与相线相同时，应按热稳定要求选择截面不小于下表中所列的数值。13配电箱（盘）
5、上的母线应涂有黄A相（Ll）,绿B相（L2）,红C相（L3）,淡蓝（N零线）等颜色，黄绿相间双色线为PE线。14配电箱（盘）上电具、仪表应牢固、平正、整洁、间距均匀、端子无松动，启闭灵活，零部件齐全。15配电箱（盘）安装应牢固、平正，其垂直度允许偏差为L5%。16立式箱柜应设在专用房内或加装栅栏，铁栅栏应做接地；背面距墙不小于800mm（特殊情况按设计）；基础型钢安装前应调直后埋设固定，其水平误差每米应不大于Imm,全长总误差不大于5mmo盘面底口距地面不应小于500mmo（三）弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位;弹线定位的目的是对有预埋木砖或铁件
6、的情况，可以更准确地找出预埋件，或者可以找出金属胀管螺栓的位置。（四）明装配电箱（盘）：1铁架固定配电箱（盘）：将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾形，B然秀、刷防锈漆，按标高用高标号水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离,应用线坠和水平尺测量准确后再稳注铁架，待水泥砂浆凝固后方可进行配电箱（盘）的安装。2金属膨胀螺栓固定配电箱（盘）：采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱（盘）。其方法是根据第9.4.3条的弹线定位，找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，
7、其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直，不得歪斜。（五酒己电箱（盘）的固定：1在混凝土墙或砖墙上固定明装配电箱（盘）时，采用暗配管及暗分线盒和明配管两种方式。如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。待箱（盘）找准位置后，将导线端头引至箱内，剥削导线端头，再逐个压接在器具上，同时将保护地线和中性线压在PE汇流排和N汇流排上，并将箱（盘）调整平直后进行固定。在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错,调整无误后试送电,并将卡片框内的卡片填写好部位、编号。2在木结构或轻钢龙骨护板墙上进行固定配电箱（盘）时，应采用加固措施。
8、如配管在护板墙内暗敷设，并有暗接线盒时，要求盒口应与墙面平齐，在木制护板墙处应做防火处理：可涂防火漆进行防护。除以上要求外，有关固定方法同上所述。3暗装配电箱的固定。根据预留孔洞尺寸先将箱体找好标高及水平尺寸,将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。不得在箱底板上抹灰。安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。（六）绝缘摇测：配电箱（盘）安装完毕后，用IkV兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间，相线与零线之间，相线与地线之间，零线与地线之间。两人摇测
