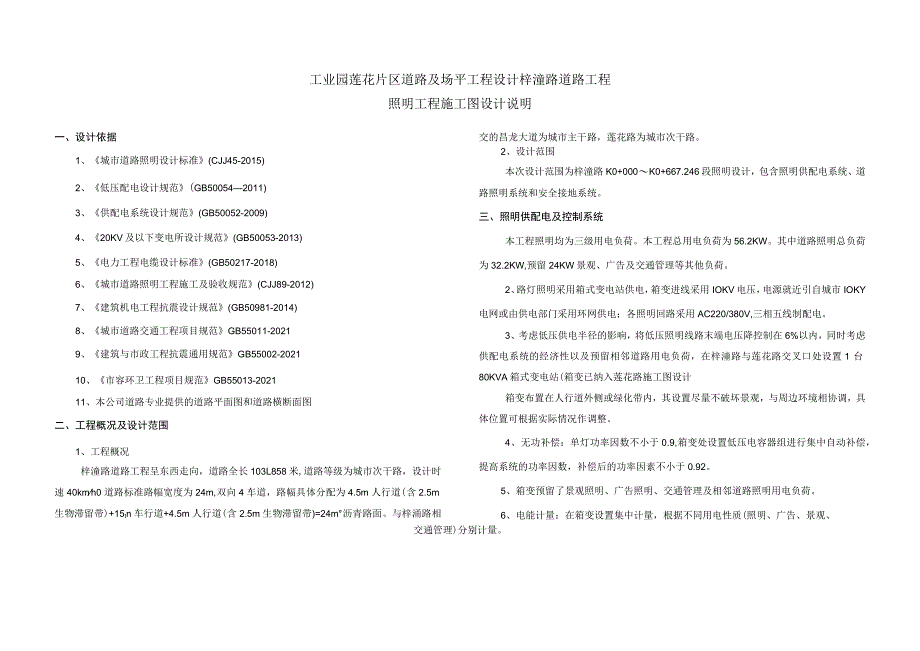

1、工业园莲花片区道路及场平工程设计梓潼路道路工程照明工程施工图设计说明一、设计依据1、城市道路照明设计标准(CJJ45-2015)2、低压配电设计规范(GB500542011)3、供配电系统设计规范(GB50052-2009)4、20KV及以下变电所设计规范(GB50053-2013)5、电力工程电缆设计标准(GB50217-2018)6、城市道路照明工程施工及验收规范(CJJ89-2012)7、建筑机电工程抗震设计规范(GB50981-2014)8、城市道路交通工程项目规范GB55011-20219、建筑与市政工程抗震通用规范GB55002-202110、市容环卫工程项目规范GB55013-2
2、02111、本公司道路专业提供的道路平面图和道路横断面图二、工程概况及设计范围1、工程概况梓潼路道路工程呈东西走向，道路全长103L858米,道路等级为城市次干路，设计时速40kmh0道路标准路幅宽度为24m,双向4车道，路幅具体分配为4.5m人行道(含2.5m生物滞留带)+15In车行道+4.5m人行道(含2.5m生物滞留带)=24m沥青路面。与梓涌路相交的昌龙大道为城市主干路，莲花路为城市次干路。2、设计范围本次设计范围为梓潼路K0+000K0+667.246段照明设计，包含照明供配电系统、道路照明系统和安全接地系统。三、照明供配电及控制系统本工程照明均为三级用电负荷。本工程总用电负荷为5
3、6.2KW。其中道路照明总负荷为32.2KW,预留24KW景观、广告及交通管理等其他负荷。2、路灯照明采用箱式变电站供电，箱变进线采用IOKV电压，电源就近引自城市IOKY电网或由供电部门采用环网供电；各照明回路采用AC220/380V,三相五线制配电。3、考虑低压供电半径的影响，将低压照明线路末端电压降控制在6%以内，同时考虑供配电系统的经济性以及预留相邻道路用电负荷，在梓潼路与莲花路交叉口处设置1台80KVA箱式变电站(箱变已纳入莲花路施工图设计箱变布置在人行道外侧或绿化带内，其设置尽量不破坏景观，与周边环境相协调，具体位置可根据实际情况作调整。4、无功补偿：单灯功率因数不小于0.9,箱变

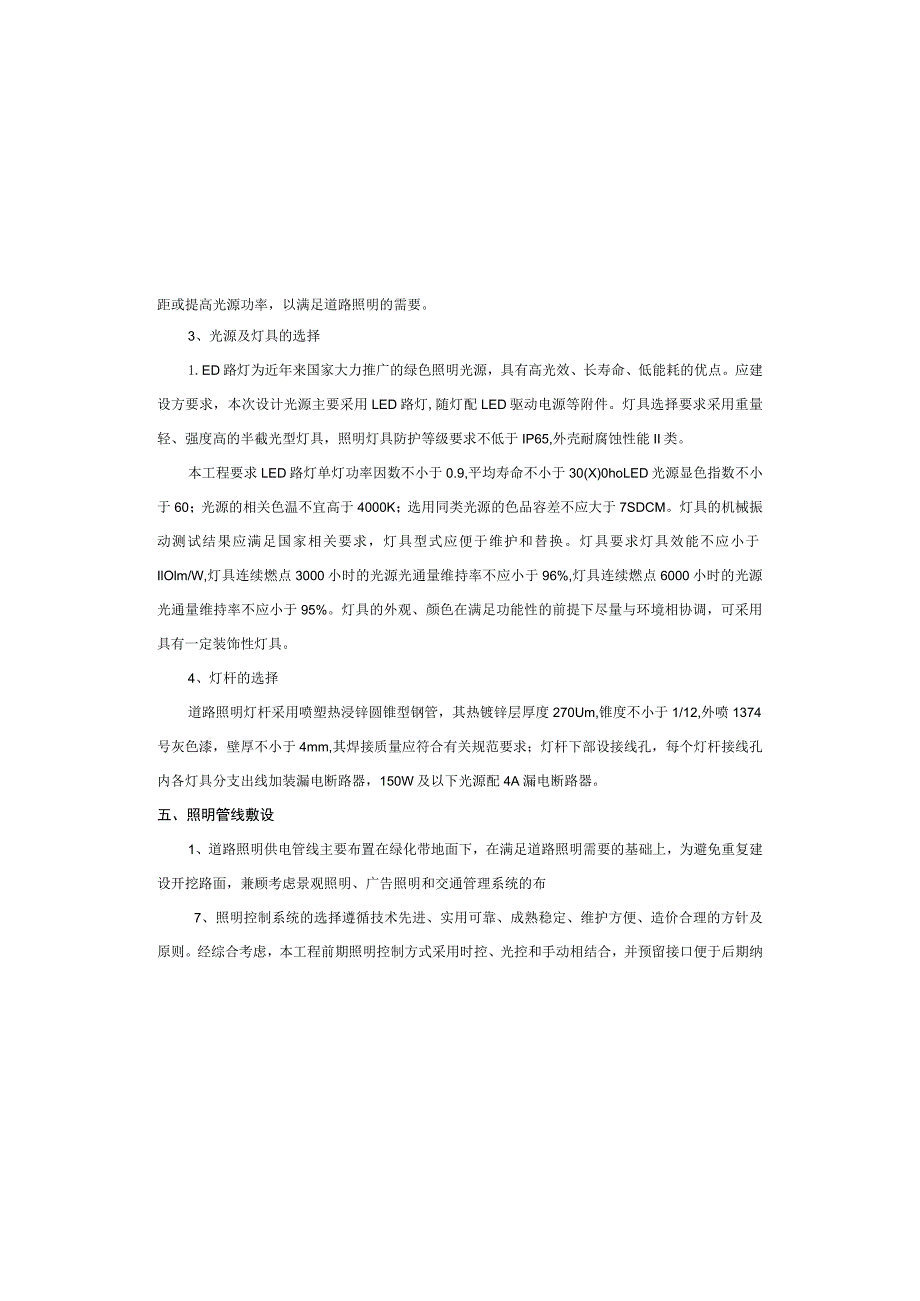

4、处设置低压电容器组进行集中自动补偿，提高系统的功率因数，补偿后的功率因素不小于0.92。5、箱变预留了景观照明、广告照明、交通管理及相邻道路照明用电负荷。6、电能计量：在箱变设置集中计量，根据不同用电性质(照明、广告、景观、交通管理)分别计量。距或提高光源功率，以满足道路照明的需要。3、光源及灯具的选择1.ED路灯为近年来国家大力推广的绿色照明光源，具有高光效、长寿命、低能耗的优点。应建设方要求，本次设计光源主要采用LED路灯,随灯配LED驱动电源等附件。灯具选择要求采用重量轻、强度高的半截光型灯具，照明灯具防护等级要求不低于IP65,外壳耐腐蚀性能II类。本工程要求LED路灯单灯功率因数不小
5、于0.9,平均寿命不小于30(X)0hoLED光源显色指数不小于60；光源的相关色温不宜高于4000K；选用同类光源的色品容差不应大于7SDCM。灯具的机械振动测试结果应满足国家相关要求，灯具型式应便于维护和替换。灯具要求灯具效能不应小于IlOlm/W,灯具连续燃点3000小时的光源光通量维持率不应小于96%,灯具连续燃点6000小时的光源光通量维持率不应小于95%。灯具的外观、颜色在满足功能性的前提下尽量与环境相协调，可采用具有一定装饰性灯具。4、灯杆的选择道路照明灯杆采用喷塑热浸锌圆锥型钢管，其热镀锌层厚度270Um,锥度不小于1/12,外喷1374号灰色漆，壁厚不小于4mm,其焊接质量应
6、符合有关规范要求；灯杆下部设接线孔，每个灯杆接线孔内各灯具分支出线加装漏电断路器，150W及以下光源配4A漏电断路器。五、照明管线敷设1、道路照明供电管线主要布置在绿化带地面下，在满足道路照明需要的基础上，为避免重复建设开挖路面，兼顾考虑景观照明、广告照明和交通管理系统的布7、照明控制系统的选择遵循技术先进、实用可靠、成熟稳定、维护方便、造价合理的方针及原则。经综合考虑，本工程前期照明控制方式采用时控、光控和手动相结合，并预留接口便于后期纳入市政“四遥”控制系统统一管理，接口型式按永川区当地的路灯管理部门要求预留。LED路灯要求内配单灯控制器装置，根据时段调整光源输入电流来完成，正常时段自动调

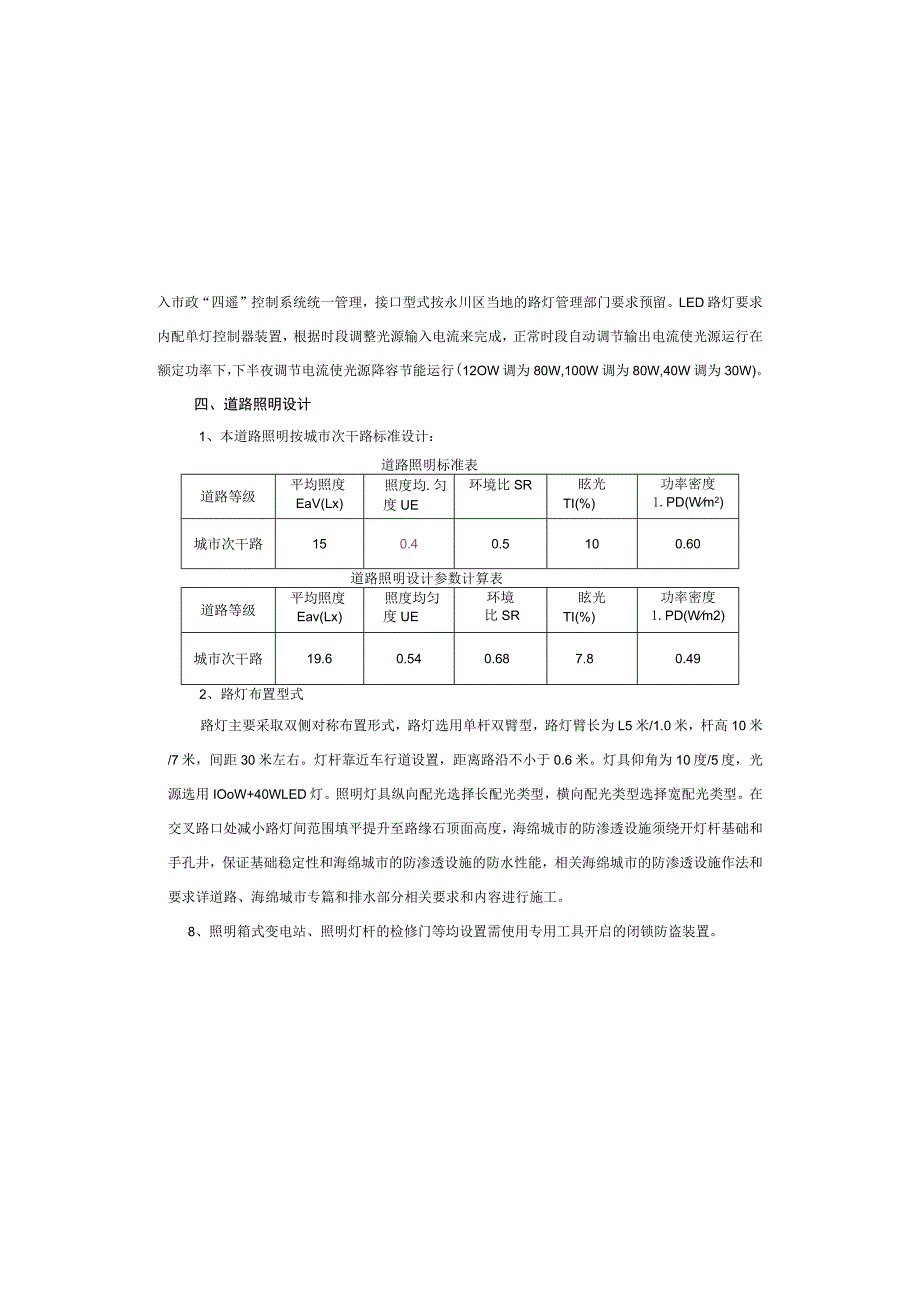

7、节输出电流使光源运行在额定功率下，下半夜调节电流使光源降容节能运行(12OW调为80W,100W调为80W,40W调为30W)。四、道路照明设计1、本道路照明按城市次干路标准设计：道路照明标准表道路等级平均照度EaV(Lx)照度均.匀度UE环境比SR眩光TI(%)功率密度1.PD(Wm2)城市次干路150.40.5100.60道路照明设计参数计算表道路等级平均照度Eav(Lx)照度均匀度UE环境比SR眩光TI(%)功率密度1.PD(Wm2)城市次干路19.60.540.687.80.492、路灯布置型式路灯主要采取双侧对称布置形式，路灯选用单杆双臂型，路灯臂长为L5米/1.0米，杆高10米/7
8、米，间距30米左右。灯杆靠近车行道设置，距离路沿不小于0.6米。灯具仰角为10度/5度，光源选用IOoW+40WLED灯。照明灯具纵向配光选择长配光类型，横向配光类型选择宽配光类型。在交叉路口处减小路灯间范围填平提升至路缘石顶面高度，海绵城市的防渗透设施须绕开灯杆基础和手孔井，保证基础稳定性和海绵城市的防渗透设施的防水性能，相关海绵城市的防渗透设施作法和要求详道路、海绵城市专篇和排水部分相关要求和内容进行施工。8、照明箱式变电站、照明灯杆的检修门等均设置需使用专用工具开启的闭锁防盗装置。六、节能措施1、照明采用LED光源，光能利用率高。2、LED路灯要求内配单灯变功率及功率转换装置，根据时段调
9、整光源输入电流来完成，正常时段自动调节输出电流使光源运行在额定功率下，下半夜调节电流使光源降容节能运行（12OW调为80W,IOoW调为80W）。3、采取箱变集中补偿的方式，将功率因数提高到0.92以上。在提供充足照明的前提下，有效节省电能。4、路灯采用三相供电，灯具接线顺序采用Ll、L2、L3、Ll、L2、L3.的三相跳接的形式，并尽量使三相负荷平衡。5、本工程照明功率密度值：道路照明功率密度值为LPD=O.48W11A本工程要求LED路灯灯具效能限值不应小于UoImZW.七、照明系统安全及防雷接地1、工程中电缆芯线的连接必须安全可靠，并应做好绝缘防水保护，在保护管内不得有电缆接头。电缆的弯
10、曲必须满足电缆允许弯曲半径要求。在每一接线头处的电缆应留有1.5m长的余量。2、本工程防雷及安全接地共用接地体，利用金属灯杆和基础钢筋接地作可靠线需求，设计道路两侧路灯线路方向各新建一条3孔的路灯管道。新建的路灯管道接入市政路灯管网，便于以后统一控制。2、路灯供电主干线采用YJV-0.6/IKV交联聚乙烯铜芯电缆穿IlOPVC管埋地敷设（PVC管中预留8微丝，便于穿线），采用BVV-3X2.5电缆作分支线。在每盏路灯旁设置接线手孔，电缆的连接在手孔内进行，采用穿刺线夹分线方式，由分支线将电能输送至光源。3、在保护管内不得有电缆接头。电缆的弯曲必须满足电缆允许弯曲半径要求。在每一接线头处的电缆应
11、留有1.5m长的余量。4、四孔及以下管道采用400x400检查井，四六孔过街管道采用600x600检查井，检查井雨水采用自然渗漏方式。六孔以上管道采用8OO8OO检查井，井内雨水采用PVC50的排水管道按0.5%坡度就近接入雨水系统。5、路灯管线在道路交叉口横穿车行道，车行道下设置的过街路灯管孔采用CPVC-100/5电力保护管加混凝土包封。布置在人行道下的路灯管道管顶覆土不小于0.5m,布置在车行道下的路灯管道管顶覆土不小于0.7m。6、路灯管道考虑海绵城市的积水设施对管道的影响,所有排管采用混凝土C15全线通长包封，且灯杆基础和管道均应设置在海绵城市的积水设施防渗透设施外，以防止水沿灯杆基
12、础和管道渗水，影响路灯用电和路基安全。相关海绵城市的防渗透设施作法和要求详道路和排水部分相关要求和内容进行施工。7、路灯灯杆基础及手孔井必须设置于海绵城市的积水设施带断开处（即断开的绿化带或人行道上），如有冲突的应调整海绵城市的积水设施带位置，如特殊情况不能调整位置的，灯杆位置处积水设施带应在灯杆位置处断开，灯杆位置处2m连接，并在箱变内IokV进线处设有组合式避雷器，低压进线总开关处设置谐波电涌保护器，用于防雷保护，LED终端灯具电源模块内需配套电涌保护器。3、低压配电系统采用TN-S接地型式，N线与PE线在配电箱中性点接地后完全分开。4、照明箱变采用过负荷和短路保护开关，当回路中电流超过额
13、定值，开关保护动作，断开回路以保护设备，在每个照明出线回路均设置漏电断路器保护。5、接地采用TN-S系统，本工程设置专用PE线，为满足熔断器灵敏度校验，PE线采用与相、零线同截面的铝合金线，且同管敷设。另外，为防止故障电压沿专用PE线串接，设重复接地；在人行道下沿灯杆全线通长敷设一根40x4接地扁钢为灯具、灯杆作保护接地，防雷接地水平接地体。采用”2镀锌圆钢将灯杆埋地螺栓与镀锌扁钢可靠焊接。接地扁钢在线路首端、末端、分支点处及每3根灯杆设重复接地极，接地极采用L50X50X5角钢，2.5m长，埋深不小于0.8m。接地电阻要求不大于4欧。具体做法详国标图集14D504o道路照明供电干线采用穿管直埋方式，具体作法详大样图。八、其他注意事项1、本道路设计路灯若与相接道路路灯有冲突，则应协商调整。2、所有电气设备应选用国家现行的技术先进、可靠的产品，不得采用国家明令淘汰的产品。3、预留孔洞在使用前应用防火(防渗)材料做好封堵保护。4、未尽事宜，按国家和地方相关规定、标准、规范执行，工程施工应符合城市道路照明工程施工及验收规范(CJJ89-2012)的要求。
