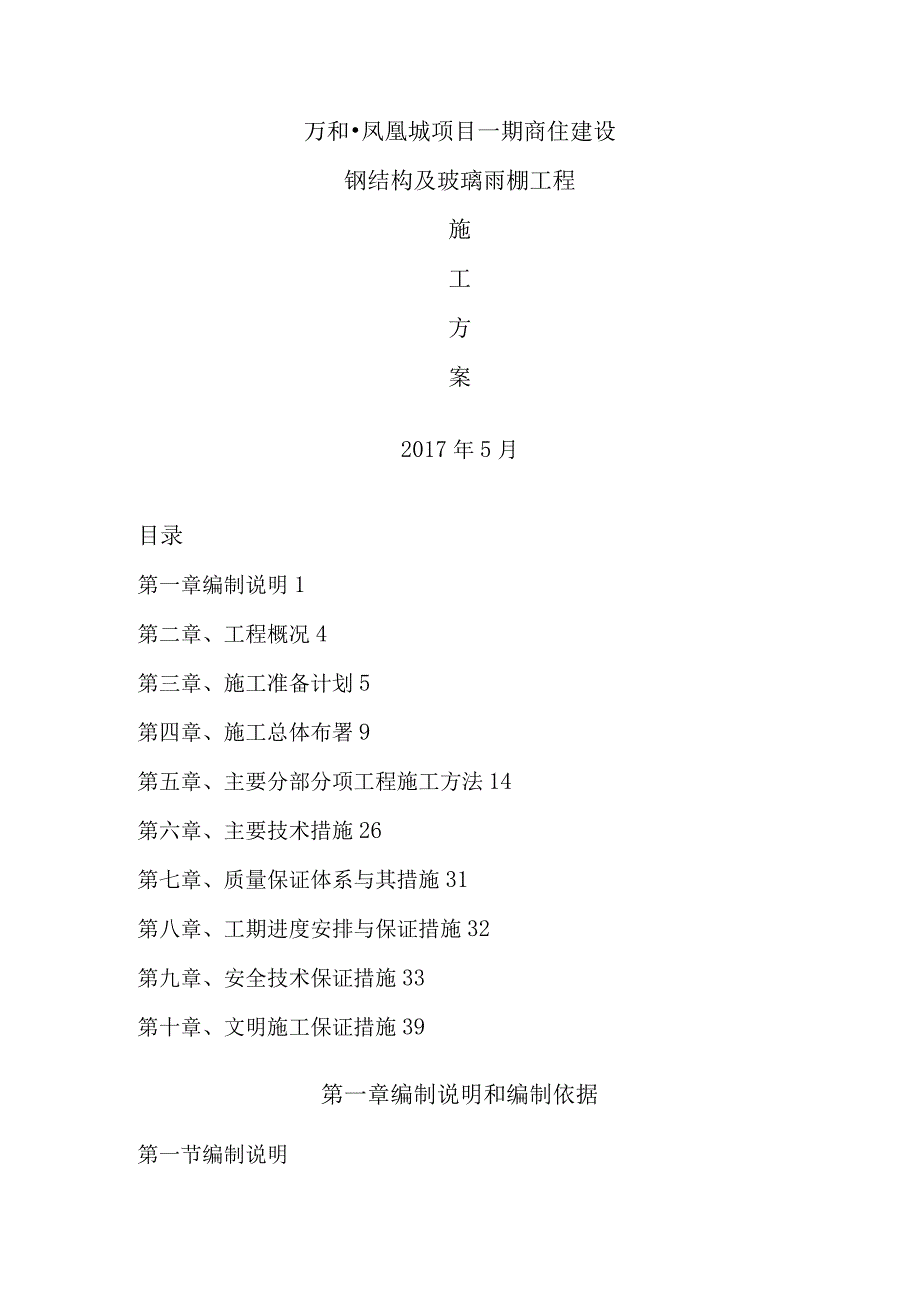

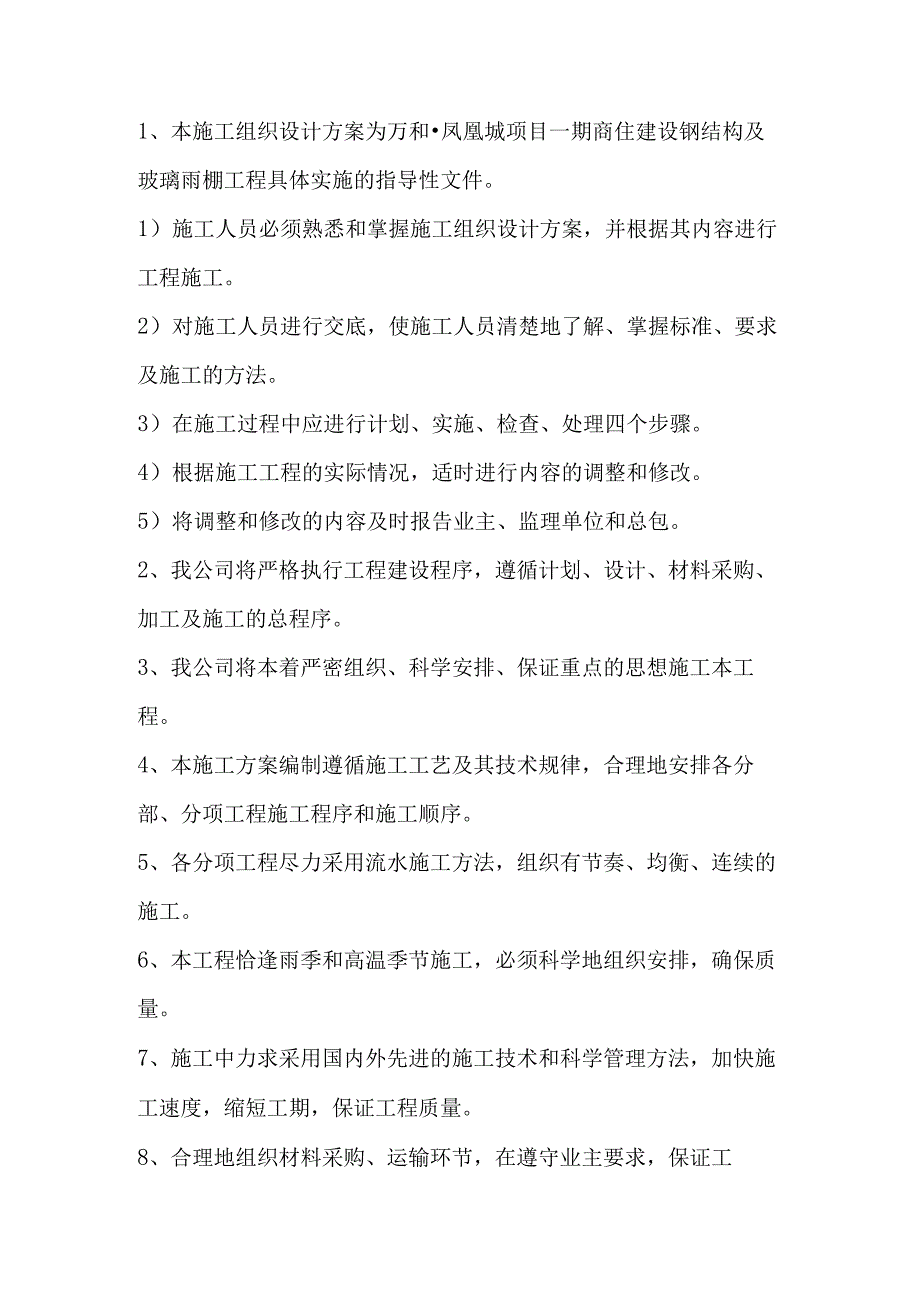

1、万和凤凰城项目一期商住建设钢结构及玻璃雨棚工程施工方案2017年5月目录第一章编制说明1第二章、工程概况4第三章、施工准备计划5第四章、施工总体布署9第五章、主要分部分项工程施工方法14第六章、主要技术措施26第七章、质量保证体系与其措施31第八章、工期进度安排与保证措施32第九章、安全技术保证措施33第十章、文明施工保证措施39第一章编制说明和编制依据第一节编制说明1、本施工组织设计方案为万和凤凰城项目一期商住建设钢结构及玻璃雨棚工程具体实施的指导性文件。1）施工人员必须熟悉和掌握施工组织设计方案，并根据其内容进行工程施工。2）对施工人员进行交底，使施工人员清楚地了解、掌握标准、要求及施工的
2、方法。3）在施工过程中应进行计划、实施、检查、处理四个步骤。4）根据施工工程的实际情况，适时进行内容的调整和修改。5）将调整和修改的内容及时报告业主、监理单位和总包。2、我公司将严格执行工程建设程序，遵循计划、设计、材料采购、加工及施工的总程序。3、我公司将本着严密组织、科学安排、保证重点的思想施工本工程。4、本施工方案编制遵循施工工艺及其技术规律，合理地安排各分部、分项工程施工程序和施工顺序。5、各分项工程尽力采用流水施工方法，组织有节奏、均衡、连续的施工。6、本工程恰逢雨季和高温季节施工，必须科学地组织安排，确保质量。7、施工中力求采用国内外先进的施工技术和科学管理方法，加快施工速度，缩短

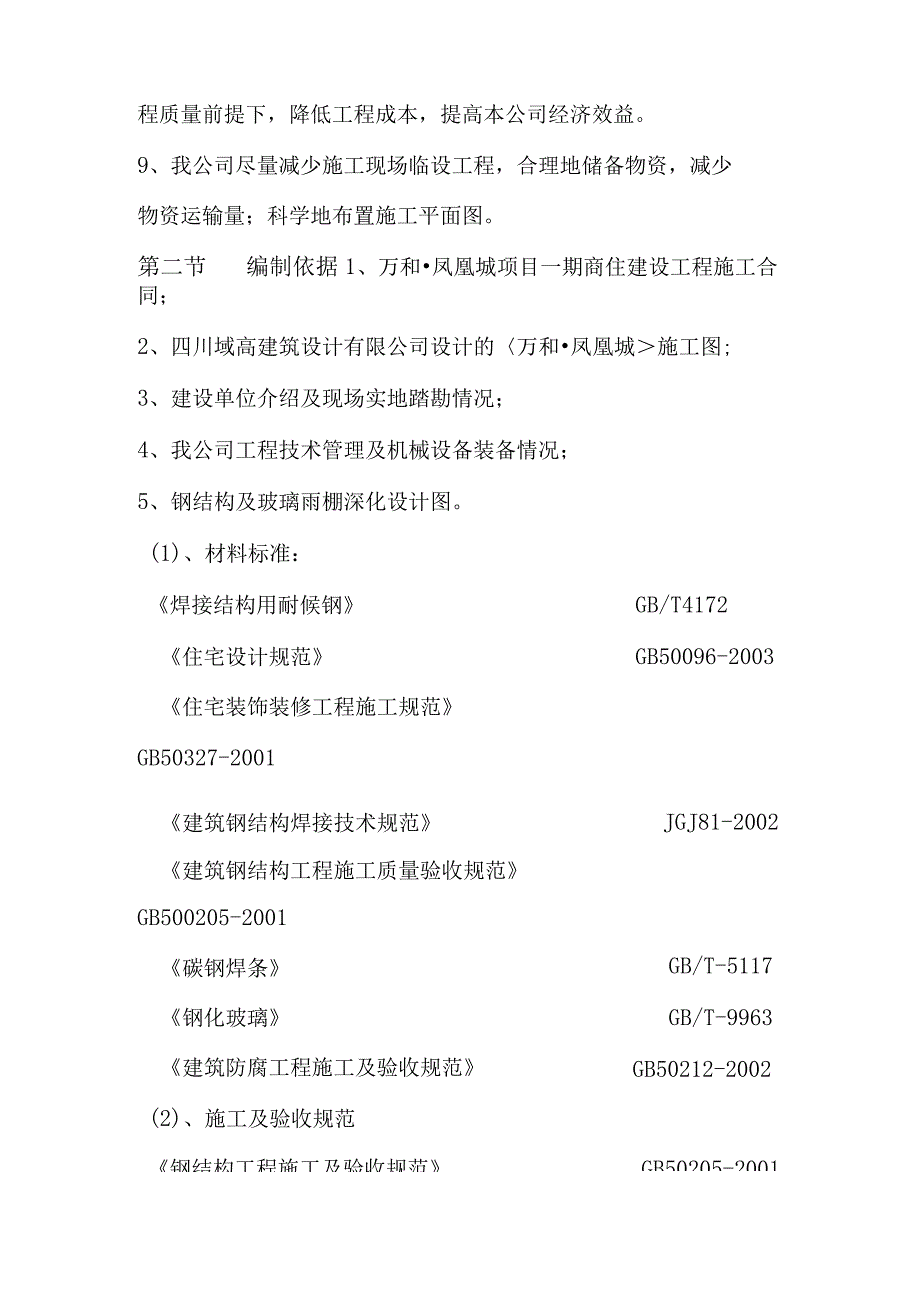

3、工期，保证工程质量。8、合理地组织材料采购、运输环节，在遵守业主要求，保证工程质量前提下，降低工程成本，提高本公司经济效益。9、我公司尽量减少施工现场临设工程，合理地储备物资，减少物资运输量；科学地布置施工平面图。第二节编制依据1、万和凤凰城项目一期商住建设工程施工合同；2、四川域高建筑设计有限公司设计的万和凤凰城施工图;3、建设单位介绍及现场实地踏勘情况；4、我公司工程技术管理及机械设备装备情况；5、钢结构及玻璃雨棚深化设计图。(1)、材料标准：焊接结构用耐候钢GB/T4172住宅设计规范GB50096-2003住宅装饰装修工程施工规范GB50327-2001建筑钢结构焊接技术规范JGJ81
4、-2002建筑钢结构工程施工质量验收规范GB500205-2001碳钢焊条钢化玻璃建筑防腐工程施工及验收规范(2)、施工及验收规范钢结构工程施工及验收规范GB/T-5117GB/T-9963GB50212-2002GB50205-2001建筑装饰装修工程质量验收规范GB50210-2001建筑工程施工质量验收统一标准GB50300-2001建筑钢结构焊接技术规程JGJ81-2002(3)其他规范施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99(4)其他适用于本工程的技术标准和规范等。工程测量规范GB500302013；钢结构设计规范GBJ500172012；
5、钢结构工程施工及规范GB502052010；建筑钢结构焊接规程JGJ8114；钢焊缝手工超声波探伤方法和探伤结果分级GBl1545-10；涂装前钢材表面锈蚀等级和除锈等级GB8923-11；低合金钢焊条GB511810；碳钢焊条GB511710；建筑施工安全检查评分标准JGJ5913；建筑施工高处作业安全技术规范JGJ8011；建筑机械使用安全技术规程JGJ3310；施工现场临时用电安全技术规范JGJ4612；第二章、工程概况本工程位于犍为县玉津镇凤凰路，地势上总体东北高、西南低，整体较平缓，场地地貌单整体无低山丘陵。项目为犍为县恒吉房地产开发有限公司建设的“万和凤凰城”一期工程：包括A地块全
6、部7栋多层商业楼及其附属配套地下室和公厕、B地块3栋高层（商业+住宅）楼及其附属配套地下室和C地块1#楼（商业），项目一期总建筑面积82922.33设计使用年限：50年，耐火等级：一级，建筑高度：72.300米，地下室防水等级：二级，设备用房及顶板防水等级为一级、防水混凝土设计抗渗等级P6。屋面防水等级:一级，结构类型:框架/剪力墙，抗震设防：六度3组。本工程设计内容包括地下室汽车及非机动车入口轻钢雨篷、坡屋面结构、门厅入口雨篷、消防楼梯和外观造型结构等工程。各结构单体面积小、部位分散、场地有限、施工工期紧，所以本工程钢结构及玻璃雨棚均由现场加工制作，楼层钢结构使用现有外架和塔机配合安装。质量
7、标准：严格按照国家现行规范、标准及IS09001质量体系要求设计、生产、施工，确保本工程一次性验收合格，达到国家现行合格标准。第三章、施工准备计划3.1材料准备（1）、主结构梁、柱均采用材质详见构件表。（2）、次钢结构（屋面楝条及墙梁）均采用Q235B。（3）、型钢（角钢、槽钢、园钢）均采用Q235B,其各项技术指标必须符合设计图中有关材料规范相关规定。(4)锚栓：采用符合国家标准碳素结构钢(GB/T700)规定的Q235钢制成。(5)玻璃选用12+0.76pvb+12钢化夹胶玻璃，强度应符合GB/T9963的要求。3.2各型材焊接节点图3.2.1钢柱及埋件连接节点及剖面详图：3.2.2钢梁及
8、墙连接节点及剖面详图：3.2.3钢柱及梁连接节点及剖面详图：3.2.4玻璃雨棚节点图3. 3施工技术准备积极组织技术人员认真审阅图纸，做好图纸设计交底和技术交底的准备工作，备齐工程所需的资料和标准图集，编制施工图预算和分部工程材料计划以及劳动力需求计划和工机具的需要情况。向施工人员进行施工方案的技术交底，把工程的设计内容、施工计划和施工技术要求等，详细的向施工人员讲解清楚。落实施工计划，制定技术责任制的必要措施，做好现场定位桩的测设工作，完成工程的定位放线工作等。3.4 物资的准备根据施工预算和分部分项工程施工方法和施工进度的安排，组织货源，确定加工、供应地点和供应方式，签订物资供货合同。根据
9、各种物资的需要量计划和合同，拟定运输计划和运输方案。按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存和保管。3.5 劳动力等组织准备成立以项目经理为领导的项目经理部的组织机构（组织机构图见附表11）,建立健全各项规章管理制度，确定劳动组织的领导机构名额和人选。坚持合理分工及密切协作相结合的原则，把有施工经验、有创业创新精神、工作效率高的人选入领导机构。建立精干的施工队伍，要认真考虑专业工种的合理配合，技工和普工的比例要满足合理的劳动组织要求，按照工期、质量、工种等的要求，组织专业施工队及其数量。按照开工日期和劳动力需要量计划，组织劳动力进场，同时要进行安全、防火和
10、文明施工等方面的教育。在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。为了加快施工准备工作的进度，必须加强建设单位、设计单位和监理单位之间的协调工作，密切配合，建立健全施工准备工作的责任制度和检查制度，使施工准备工作有组织、有计划和分期分批地进行。对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全，检验报告齐全。主要施工人员表项目机构表部门职务职称人数项目部项目经理工程师1人项目部技术负责人工程师1人项目部施工负责人1人项目部施工员1人项目部质检员1人项目部安全员1人项目部材料
11、员1人项目部预算员1人主要劳动力计划表序号工种人数备注序号工种人数备注1下料工13安装工82组立工32架子工13矫正工44杂工34电焊工35钻孔工26喷漆工27机修工1第四章、施工总体布署为了合理地安排，组织好施工，并结合本工程自身的特点和实际情况,本工程采用流水法施工。即：在施工的基础，同时开始加工制作钢结构（钢柱、钢梁、等）。结构采取分批、分段、分面、施工。即：施工1#基础时，同时安装2#的结构，以此类推，循序渐进。一、任务安排安排我公司专业钢结构的安装施工队伍施工。二、施工布署1、施工准备A:熟悉图纸、了解设计意图，明确质量要求及细部做法；认真查看图纸并全部领会。对照图纸及现场有不相同或
12、不理解施工图纸，可向项目部和设计人员提出问题或意见，核对图纸无误后再进行施工。B:按指定场地整齐堆放各种材料，组织施工机械的安装及调试。C：勘察施工现场并及监理、业主、总包方确定设计标高，并对设计标高进行三方签字确认；校对三方确认的标高并引至各楼层做好标记。D:驳接爪、玻璃、钢型材的定货加工，必须按照设计确定的钢型材、驳接爪、玻璃样品进行验收及报验。必须注意加工的质量，它关系到现场的施工质量。2、质量关键步骤：a.玻璃板块分格放线必须准确，钢型材焊接防锈处理符合设计及规范要求。b.驳接爪、钢型材连接、焊接必须符合设计规范。c.保证驳接爪、钢型材水平度、垂直度符合设计规范。d.钢型材、驳接爪、玻
13、璃板块进场时需核对数量、规格、编号，并对安装的每块板块进行安装前检查，避免玻璃板块的缺角、爆边对质量的影响。3、施工工序流程按工艺分为（部分结构无玻璃安装）：现场测量放样放线一检查验线一检查预埋件或（安装锚栓）一安装后置预埋件一现场制作钢结构及连接件一核对埋件及钢架的匹配性一安装钢结构f检查、校正钢结构牛腿和焊接一安装连接件及连接拉杆一检查调整钢结构、连接件及连接拉杆水平度及落水坡度一安装驳接爪转接件及所有钢架满焊一玻璃放样、校对规格尺寸一隐蔽检查办理工序验收一钢结构饰面喷涂油漆一玻璃板块安装一自检板块安装质量报项目部验收一打胶检查及清理、班组自检一项目部检查验收。安装时注意钢结构牛腿的垂直度
14、、平整度，保证在允许偏差范围内；连接点按照图纸要求进行连接点检查及控制；牛腿及埋件焊接的焊渣清理并做好防锈漆处理。牛腿连接钢管（钢梁）安装时,对照施工图尺寸加工孔位无误后方可及牛腿连接固定。焊接转接件时，确保转接件安装水平度及垂直度。制作板块必须注意玻璃尺寸偏差及对角线偏差。对于结构胶、耐候胶粘接构件部位必须进行严格的净化处理，检查胶的品牌是否符合图纸要求；打胶时先在板块表面贴上纸胶带，打胶时上下应两层同时打胶，保持打胶胶缝平直光滑无气泡，符合规范要求。4、作业流程（）：放控制线：1、组织技术人员对施工现场进行测量放线，按标高线要求在墙体上弹出IM水平控制线和板块分格线，并在墙上做好水平控制标线桩。放线完毕后要进行自检和互检，最后会同项目部进行最后验线，确定无误后，方可进入下道工序。在全部放线过程中均采用水平仪、经纬仪和吊垂为测量工具。2、墙面基层处理：组织技术人员、施工人员先对施工范围的建筑基层表面画出预埋件位置，凿去埋板位置所在面上的水泥砂浆层或保温层，保证埋板安装在主体结构的碎或墙体上，并能平整贴合。（二）、锚栓安装及后置埋件1、钻孔：根据放线工提供的基准，确定埋板的位置后，将埋板上安装孔的位置准确标在墙体上，用电锤在标出的固定点钻孔，钻孔直径及设计的锚拴钻孔直
