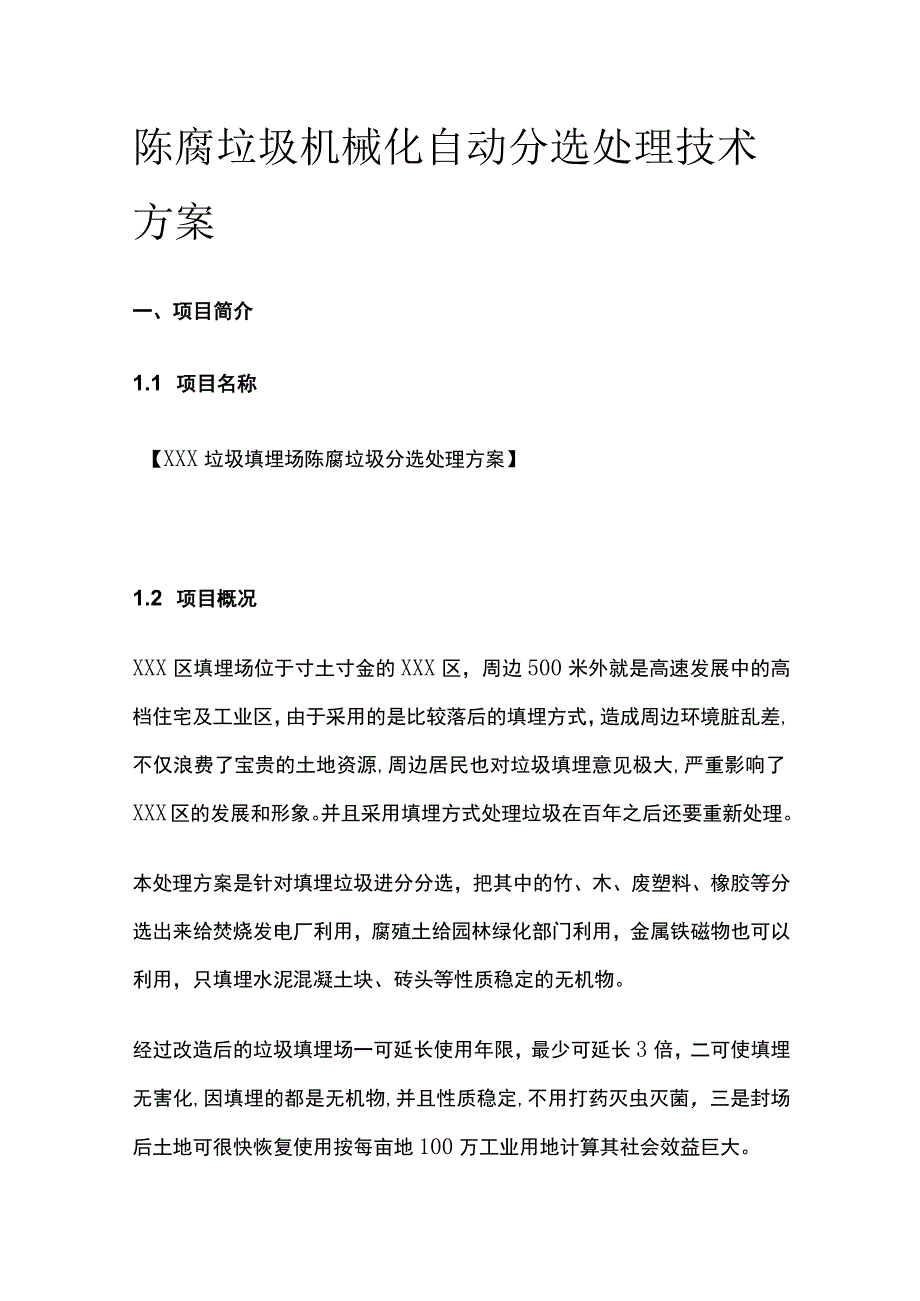

1、陈腐垃圾机械化自动分选处理技术方案一、项目简介1.1 项目名称【XXX垃圾填埋场陈腐垃圾分选处理方案】1.2 项目概况XXX区填埋场位于寸土寸金的XXX区，周边500米外就是高速发展中的高档住宅及工业区，由于采用的是比较落后的填埋方式，造成周边环境脏乱差,不仅浪费了宝贵的土地资源,周边居民也对垃圾填埋意见极大,严重影响了XXX区的发展和形象。并且采用填埋方式处理垃圾在百年之后还要重新处理。本处理方案是针对填埋垃圾进分分选，把其中的竹、木、废塑料、橡胶等分选出来给焚烧发电厂利用，腐殖土给园林绿化部门利用，金属铁磁物也可以利用，只填埋水泥混凝土块、砖头等性质稳定的无机物。经过改造后的垃圾填埋场一可

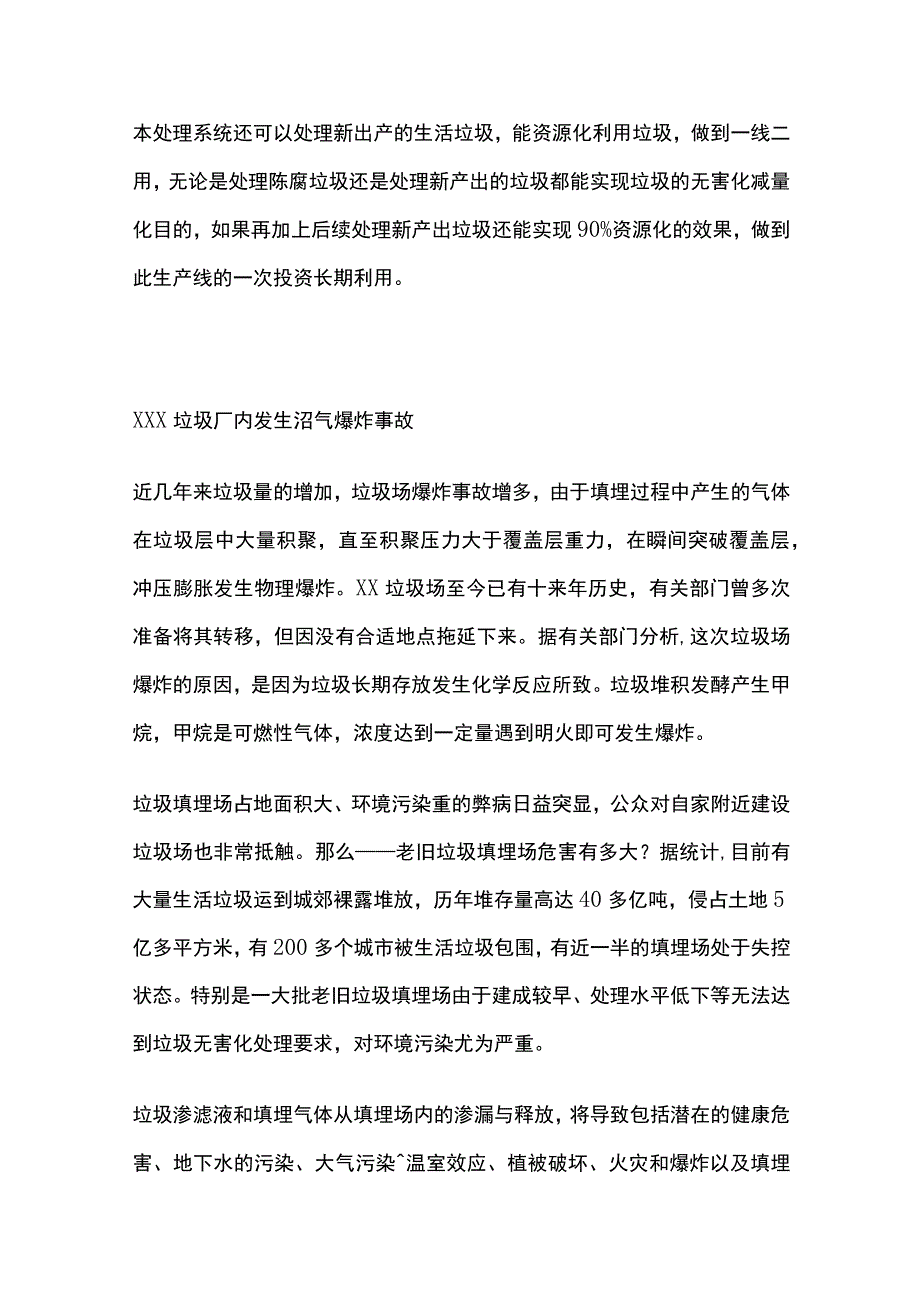

2、延长使用年限，最少可延长3倍，二可使填埋无害化,因填埋的都是无机物,并且性质稳定,不用打药灭虫灭菌，三是封场后土地可很快恢复使用按每亩地100万工业用地计算其社会效益巨大。本处理系统还可以处理新出产的生活垃圾，能资源化利用垃圾，做到一线二用，无论是处理陈腐垃圾还是处理新产出的垃圾都能实现垃圾的无害化减量化目的，如果再加上后续处理新产出垃圾还能实现90%资源化的效果，做到此生产线的一次投资长期利用。XXX垃圾厂内发生沼气爆炸事故近几年来垃圾量的增加，垃圾场爆炸事故增多，由于填埋过程中产生的气体在垃圾层中大量积聚，直至积聚压力大于覆盖层重力，在瞬间突破覆盖层，冲压膨胀发生物理爆炸。XX垃圾场至今已
3、有十来年历史，有关部门曾多次准备将其转移，但因没有合适地点拖延下来。据有关部门分析,这次垃圾场爆炸的原因，是因为垃圾长期存放发生化学反应所致。垃圾堆积发酵产生甲烷，甲烷是可燃性气体，浓度达到一定量遇到明火即可发生爆炸。垃圾填埋场占地面积大、环境污染重的弊病日益突显，公众对自家附近建设垃圾场也非常抵触。那么老旧垃圾填埋场危害有多大？据统计,目前有大量生活垃圾运到城郊裸露堆放，历年堆存量高达40多亿吨，侵占土地5亿多平方米，有200多个城市被生活垃圾包围，有近一半的填埋场处于失控状态。特别是一大批老旧垃圾填埋场由于建成较早、处理水平低下等无法达到垃圾无害化处理要求，对环境污染尤为严重。垃圾渗滤液和

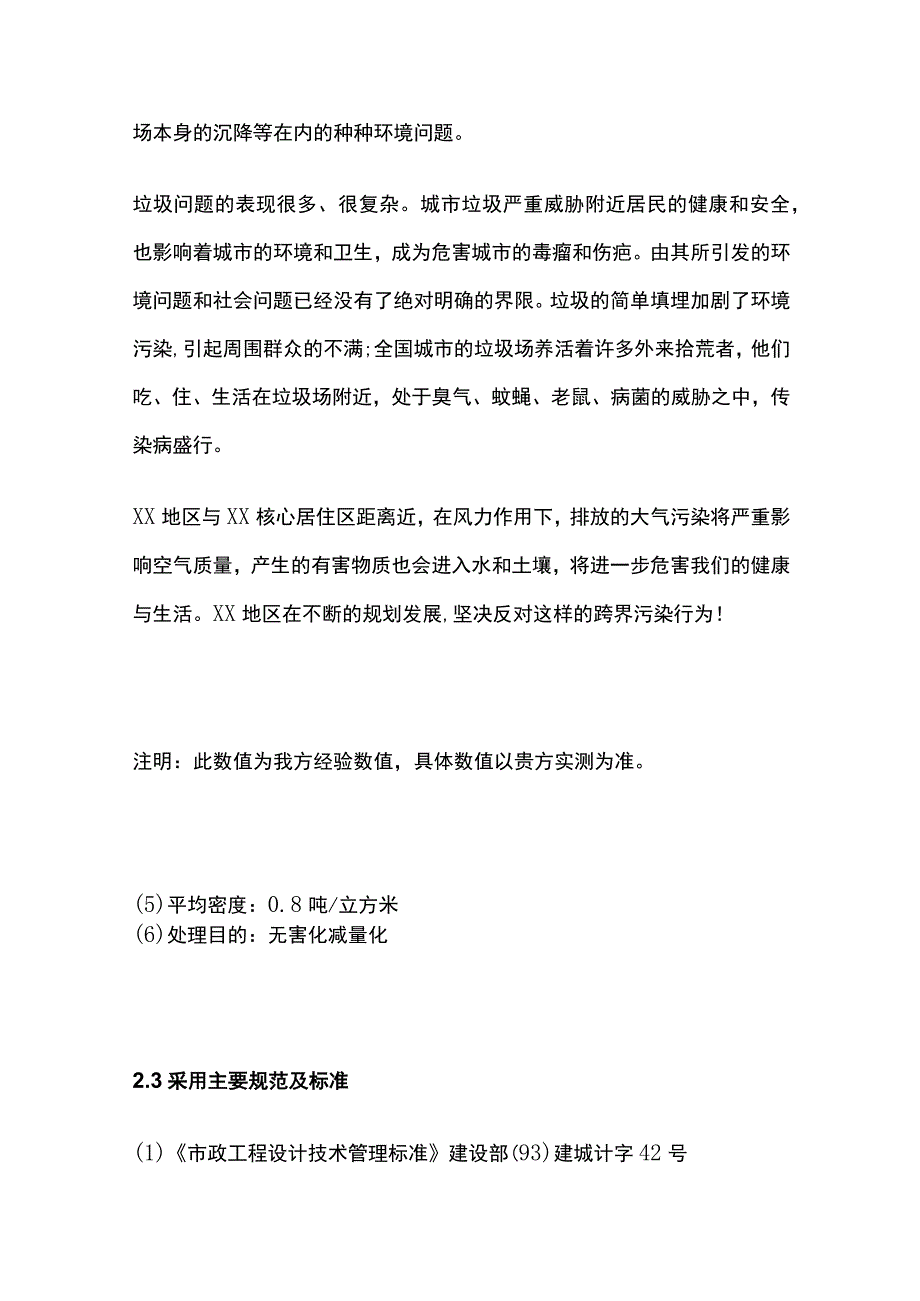

4、填埋气体从填埋场内的渗漏与释放，将导致包括潜在的健康危害、地下水的污染、大气污染温室效应、植被破坏、火灾和爆炸以及填埋场本身的沉降等在内的种种环境问题。垃圾问题的表现很多、很复杂。城市垃圾严重威胁附近居民的健康和安全，也影响着城市的环境和卫生，成为危害城市的毒瘤和伤疤。由其所引发的环境问题和社会问题已经没有了绝对明确的界限。垃圾的简单填埋加剧了环境污染,引起周围群众的不满;全国城市的垃圾场养活着许多外来拾荒者，他们吃、住、生活在垃圾场附近，处于臭气、蚊蝇、老鼠、病菌的威胁之中，传染病盛行。XX地区与XX核心居住区距离近，在风力作用下，排放的大气污染将严重影响空气质量，产生的有害物质也会进入水和
5、土壤，将进一步危害我们的健康与生活。XX地区在不断的规划发展,坚决反对这样的跨界污染行为！注明：此数值为我方经验数值，具体数值以贵方实测为准。(5)平均密度：0.8吨/立方米(6)处理目的：无害化减量化2.3采用主要规范及标准(1)市政工程设计技术管理标准建设部(93)建城计字42号(2)工业企业厂界噪声标准(GB16889-2008)(3)恶臭污染排放标准(GB14554-93)(4)环境空气质量标准(GB3095-1996)(5)建设项目环境保护设计规定(87)国环字第002号文件(6)中华人民共和国固体废物污染环境防治法国家标准(7)中华人民共和国环境保护法国家环保局(8)建筑设计防火规
6、范(GB50016-2006)(9)市政公用工程设计文件编制深度规定，建质200416号，建设部；(10)工业企业设计卫生标准(GBZ1-2002),国家标准；(11)城市区域环境噪声标准(GB3096-93),国家标准；(12)土工合成材料应用技术规范(GB50290-98),国家标准;(13)空气污染物综合排放标准(16297-1996),国家标准；(14)总图制图标准(GB/T50103-2001),国家标准。(15)综合能耗计算通则(GB/T2589-2008);(16)中小型三相异步电动机能效限定值及能效等级(GB18613-2006);(17)配电变压器能效技术经济评价导则(DL/
7、T985-2006);(18)中华人民共和国节约能源法(国家主席令第77号)；(19)中华人民共和国清洁生产促进法(国家主席令第72号)；(20)国务院关于加强节能工作的决定(国家【2006】28号)；(21)节能中长期专项规划(发改环资【2004】2505号)；(22)重点用能单位节能管理办法(原国家经贸委令第7号)；(23)十一五十大重点节能工程实施意见(发改环资20061457号);(24)节约能源条例(2004年8月20日第二次修正)；（25）特种设备安全监察条例（第十届人民代表大会常务委员会公告第39号）；（26）劳动保护条例（第十届人民代表大会常务委员会公告第58号）（2004年修
8、订）；（27）安全生产条例（第十一届人民代表大会常务委员会公告第17号）（2009年修订）；（28）工程建设管理条例（2003）（第十届人民代表大会常务委员会第二次会议通过）；（29）劳动防护用品配备标准（苏安监2007196号）。（30）城市生活垃圾管理办法（中华人民共和国建设部令第157号）；（31）关于加强垃圾处理场安全作业的通知（建办城200737号）;（32）关于加强建设项目安全设施三同时工作的通知（发改投资20031346号）;（33）机关、团体、企业、事业单位消防安全管理规定（公安部令第61号）；（34）作业场所职业健康监督管理暂行规定（国家安全生产监督管理总局令第23号）；（3
9、5）劳动防护用品监督管理规定（国家安全生产监督管理总局令第1号）；三、工艺设计方案3.1 分选系统工艺介绍3.1.1 工艺流程图3.1.2 工艺流程说明1、垃圾分选系统a.垃圾的卸料垃圾经垃圾运输车运入，经地磅过重后，垃圾运输车进入垃圾车回转车间（全封闭车间，负压运行），将垃圾卸料在垃圾暂存车间（全封闭车间，负压运行），卸料时同时喷淋除臭剂，开启臭气处理系统）。b.垃圾的储存、渗滤液收集及上料垃圾的储存采用锅底坑储存方式储存，主要是为了方便抓斗工作，以减少因垃圾残留而产生臭气，容积为日处理量的7-10倍。渗滤液收集池设计在垃圾暂存坑底部，可自然收集。该池设计有浮球自动报警装置，渗滤液达到料位后
10、，泥浆泵自动开启，去向渗滤液处理池进行处理。垃圾的上料采用垃圾车自卸式上料与行车抓斗上料两种方式，上班工作时，垃圾自卸车直接卸料至受料斗。以减少行车抓斗运行次数，节约运行成本；下班后，垃圾自卸车卸料至垃圾暂存坑，等上班时，再用行车抓斗上料至受料斗。垃圾受料斗三面斜坡承担物料重量，减轻了物料对均匀给料机的直接压力（垃圾车可以直接卸料到收料斗），使均匀给料机永无因过载而不能启动的现象。受料斗三面斜坡的特殊角度，又彻底解决了蓬料现象，使物料顺畅落在均匀给料机上，实现连续生产、均匀给料。c.均匀给料机,特殊设计的安装角度,可按生产要求自动实现均匀给料,无需任何辅助措施；d.大件垃圾分选机，可将垃圾分为
11、三种，即大件垃圾、可处理垃圾、腐殖土等，大件垃圾去向大件垃圾破碎机；可处理垃圾去向破袋破碎机；腐殖土输送机；e.破袋破碎机:将垃圾中的袋装垃圾的袋子全部撕开，大块有机和全部撕碎至60MM以下。三节锤刀遇硬可弯，使无机物破碎率降到最低。特殊的防缠装置，使锤刀永无缠绕现象；f.综合分选机，经破袋破碎机处理后的可处理垃圾，在下落过程中，与扁平气流垂直相遇,根据比重不同,落点不同的原理,可将垃圾分选为：1:腐殖土类；2:可燃物类及无机物（混合）;g.可燃物与无机物分离机，对混合的可燃物和无机物进行分离，分离后的无机物可进行无害化填埋，可燃物进行打包；h.分离后的可燃物可以给垃圾焚烧厂，腐殖土可以用于园
12、林绿化用土；i.磁选机：将金属选出回收利用；J.有色金属分选机：将铜、铝、不锈钢等从垃圾中分选出来；k.分选出的高热值可燃物经过全自动打包机打包后可直接送垃圾焚烧厂回收利用，全自动打包系统能够实现压缩捆包无人化作业，可燃物经压缩捆包后，容易储存堆放并降低运输成本。可自由设定包块长度，准确记录打包数值。独特的自动捆包装置，速度快，结构简单，动作稳定，故障率低且易于清洁保养。1.传输设备包括均匀给料机、皮带输送机、链板式传输机等三类设备。主要用于垃圾上料及分选过程传递输送.垃圾暂存车间3.2植物液喷淋除臭系统根据热力学和空气动力学的原理，垃圾暂存车间的垃圾为主要的臭气源,通过窗子、车辆进出口通道会
13、散发到空气当中，挥发出来的恶臭气体向上升。我公司选用远程遥控、智能自控、液箱自动电加热的天然植物除臭剂喷嘴雾化的除臭方式，在暂存坑顶部设计布置喷淋管道和雾化喷嘴,尽可能防止密度重的恶臭气体弥漫到外部空间，并保证喷淋管道在系统运行过程中不会出现压损、折断的情况，今后维修维护也不会有危险。3.3 自动控制系统： 自动化控制系统包括:进料控制系统、分选控制系统、除臭控制系统、可燃物打包系统和其它必要的控制系统。 本系统要求具有较高自动化控制水平，能在少量就地仪表和巡回检查配合下，在中央控制室通过计算机监控系统实现进料控制系统、分选控制系统、除臭控制系统和其它必要的控制系统的集中监视和控制。主要设备控
14、制均设计算机自动控制和就地控制两种。 控制并监视全厂各区域的设备及各种安全装置，提供中文数据处理记录系统，包括： 记录及打印储存自动控制系统内部重要过程参数的瞬时值； 对重要测量值的数据处理及相关数据的打印； 打印各种输入输出信号的上、下限制值警报（信号）； 废物称重及时间、日期的数据处理及打印。3.4 工艺特点：本全封闭、机械化垃圾分选成套设备由数十台单体设备（装置）组成,可按不同的垃圾处理需要将其进行适当的组合，形成垃圾预处理流程。根据甲方的需求，我公司提供全封闭机械化垃圾分选系统通过大件垃圾自动分选系统、大件垃圾自动破碎系统、袋装垃圾自动破袋、大块腐殖土自动破碎系统、全封闭机械化风选系统
15、等工艺处理后，将生活垃圾分选为：1：腐殖土类；2:可燃物类；3:无机物类；4:铁磁物类;5:铜、铝、不锈钢等有色金属；3.5设备介绍：3.51大件垃圾分选机该机可将原生垃圾分选为：L大件垃圾；2、炉灰、沙土;3、可处理垃圾；并可将垃圾中体积比较大的袋子全部破开，同时也实现了均匀给料。3.5.2均匀给料机:特殊设计的安装角度，可自动实现均匀给料，无需任何辅助措施。垃圾车可以直接卸料至该设备受料斗，以节约行车抓斗的运行时间。均匀给料机该机集破袋、破碎等多项功能于一体，可将城市生活垃圾中的袋装垃圾的袋子自动撕开，大块有机物自动破碎，三节锤刀遇硬可弯，使无机物破碎率降到最低，特殊的防缠装置使锤刀永无缠绕现象。破袋破碎机该机通过比重法、体积法、旋风分离法、弹跳分离法、磁选法于一体的综合分选方法，解决了现有其它分选工艺，分类简单，分选纯度太低,以及人工分选严重损害员工身体健康的问题。该综合分选机在国内、外同行业率先取消了人工分选，实现了城市生活垃圾分选全封闭、机械化、自动化作业，彻底改善了工人的操作环境。混合是垃圾，分类是资源，90%以上的塑料分选率，85%以上的其它垃圾分选率，使城市生活垃圾无害化、资源化、产业化
