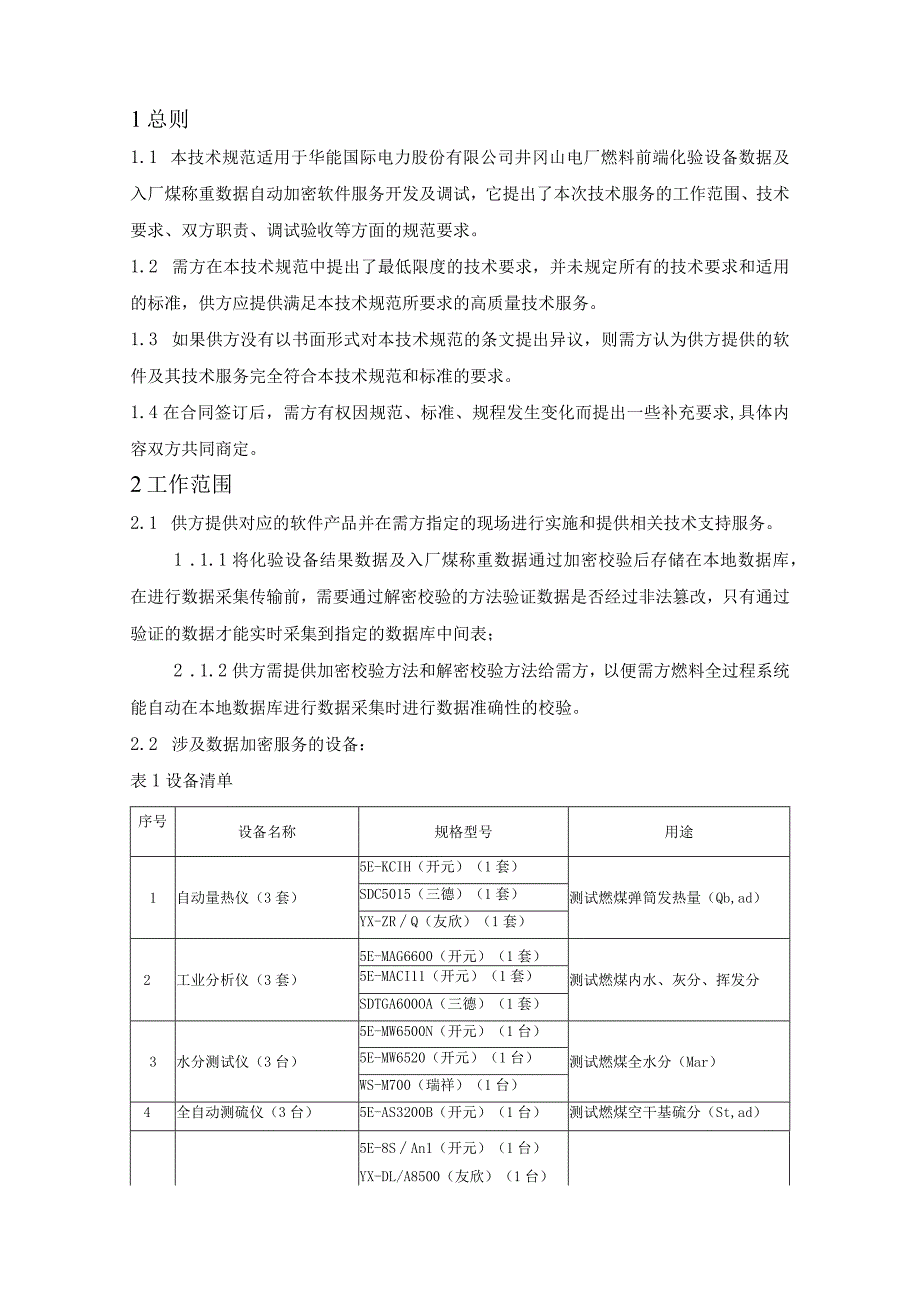

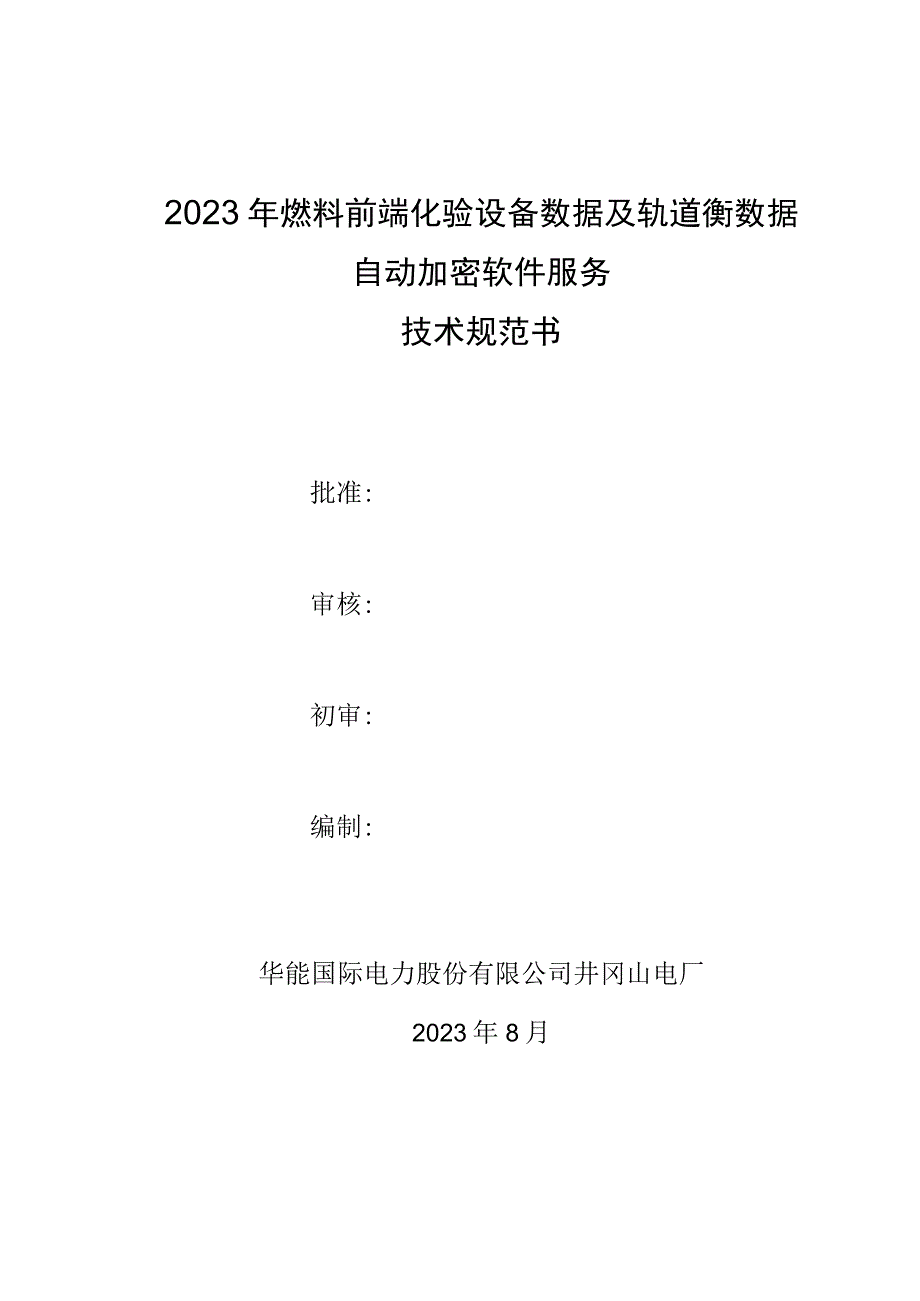

1、2023年燃料前端化验设备数据及轨道衡数据自动加密软件服务技术规范书批准:审核:初审:编制:华能国际电力股份有限公司井冈山电厂2023年8月1总则1.1 本技术规范适用于华能国际电力股份有限公司井冈山电厂燃料前端化验设备数据及入厂煤称重数据自动加密软件服务开发及调试，它提出了本次技术服务的工作范围、技术要求、双方职责、调试验收等方面的规范要求。1.2 需方在本技术规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本技术规范所要求的高质量技术服务。1.3 如果供方没有以书面形式对本技术规范的条文提出异议，则需方认为供方提供的软件及其技术服务完全符合本技术规范和标准
2、的要求。1.4在合同签订后，需方有权因规范、标准、规程发生变化而提出一些补充要求,具体内容双方共同商定。2工作范围2.1 供方提供对应的软件产品并在需方指定的现场进行实施和提供相关技术支持服务。1 .1.1将化验设备结果数据及入厂煤称重数据通过加密校验后存储在本地数据库，在进行数据采集传输前，需要通过解密校验的方法验证数据是否经过非法篡改，只有通过验证的数据才能实时采集到指定的数据库中间表；2 .1.2供方需提供加密校验方法和解密校验方法给需方，以便需方燃料全过程系统能自动在本地数据库进行数据采集时进行数据准确性的校验。2.2 涉及数据加密服务的设备：表1设备清单序号设备名称规格型号用途1自动
3、量热仪（3套）5E-KCIH（开元）（1套）测试燃煤弹筒发热量（Qb,ad）SDC5015（三德）（1套）YX-ZRQ（友欣）（1套）2工业分析仪（3套）5E-MAG6600（开元）（1套）测试燃煤内水、灰分、挥发分5E-MACI11（开元）（1套）SDTGA600OA（三德）（1套）3水分测试仪（3台）5E-MW6500N（开元）（1台）测试燃煤全水分（Mar）5E-MW6520（开元）（1台）WS-M700（瑞祥）（1台）4全自动测硫仪（3台）5E-AS3200B（开元）（1台）测试燃煤空干基硫分（St,ad）5E-8SAn1（开元）（1台）YX-DL/A8500（友欣）（1台）5自动轨道

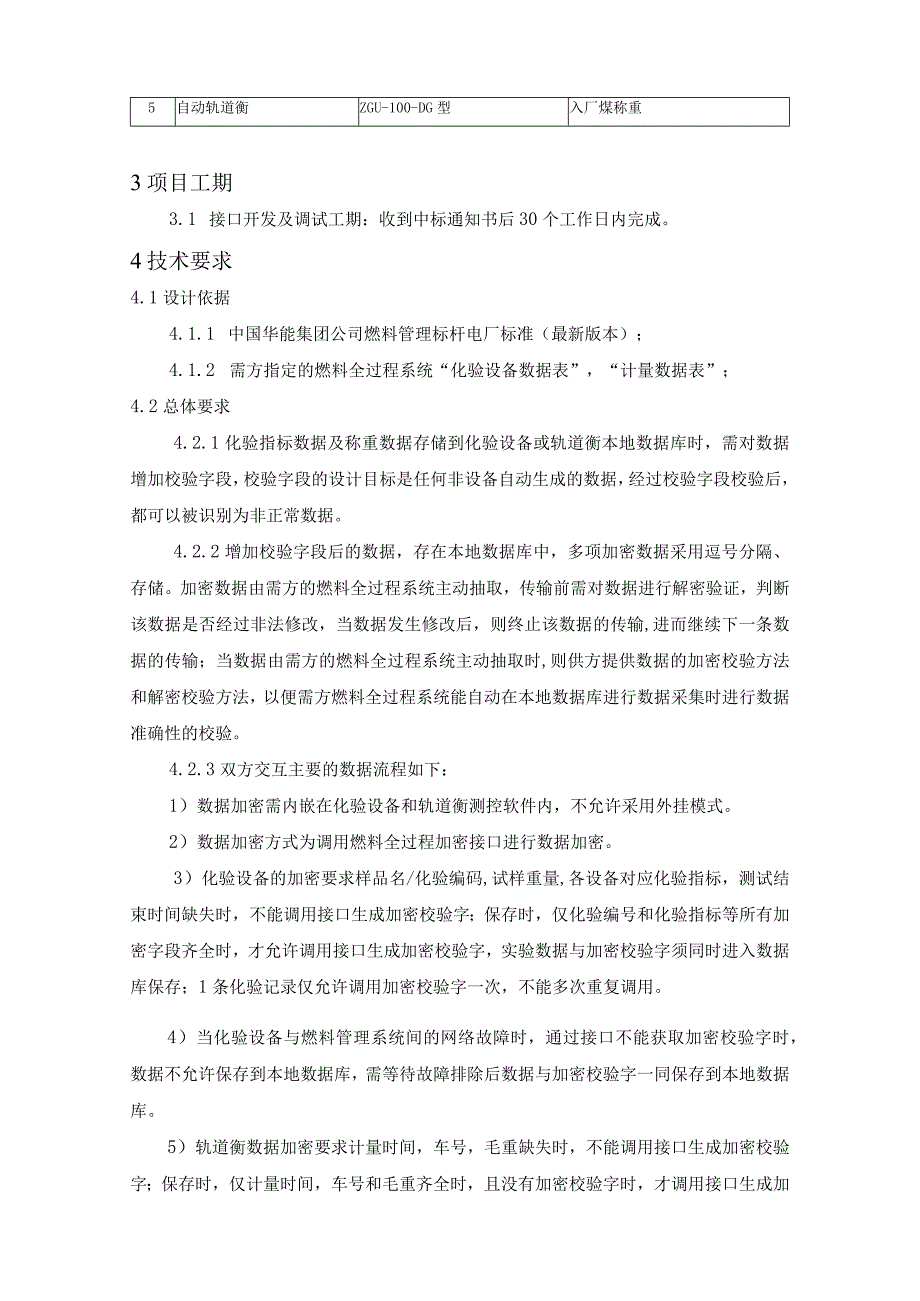

4、衡ZGU-100-DG型入厂煤称重3项目工期3.1 接口开发及调试工期：收到中标通知书后30个工作日内完成。4技术要求4.1设计依据4.1.1 中国华能集团公司燃料管理标杆电厂标准（最新版本）；4.1.2 需方指定的燃料全过程系统“化验设备数据表”，“计量数据表”；4.2总体要求4.2.1化验指标数据及称重数据存储到化验设备或轨道衡本地数据库时，需对数据增加校验字段，校验字段的设计目标是任何非设备自动生成的数据，经过校验字段校验后，都可以被识别为非正常数据。4.2.2增加校验字段后的数据，存在本地数据库中，多项加密数据采用逗号分隔、存储。加密数据由需方的燃料全过程系统主动抽取，传输前需对数据进
5、行解密验证，判断该数据是否经过非法修改，当数据发生修改后，则终止该数据的传输,进而继续下一条数据的传输；当数据由需方的燃料全过程系统主动抽取时,则供方提供数据的加密校验方法和解密校验方法，以便需方燃料全过程系统能自动在本地数据库进行数据采集时进行数据准确性的校验。4.2.3双方交互主要的数据流程如下：1）数据加密需内嵌在化验设备和轨道衡测控软件内，不允许采用外挂模式。2）数据加密方式为调用燃料全过程加密接口进行数据加密。3）化验设备的加密要求样品名/化验编码,试样重量,各设备对应化验指标，测试结束时间缺失时，不能调用接口生成加密校验字；保存时，仅化验编号和化验指标等所有加密字段齐全时，才允许调
6、用接口生成加密校验字，实验数据与加密校验字须同时进入数据库保存；1条化验记录仅允许调用加密校验字一次，不能多次重复调用。4）当化验设备与燃料管理系统间的网络故障时，通过接口不能获取加密校验字时，数据不允许保存到本地数据库，需等待故障排除后数据与加密校验字一同保存到本地数据库。5）轨道衡数据加密要求计量时间，车号，毛重缺失时，不能调用接口生成加密校验字；保存时，仅计量时间，车号和毛重齐全时，且没有加密校验字时，才调用接口生成加密校验字6）供方需根据以上要求，将现场所有设备的数据实现加密和接入等，现场设备的品牌、型号、数量包含表1所示的内容，但不一定全部含在表1中，供方需要现场勘察，以现场勘察结果
7、为准。4.3加密软件功能要求4.3.1加密软件安装环境支持WindoWSlO64位版本,并向下兼容WindOWS1032位版本、WindoWS764位版本、WindOWS732位版本。4.3.2加密软件使用本都数据库时，本地计算机配置的数据库应支持大于5用户的并发连接数。并且化验设备在设备完成化验时，应立即生成化验时间、化验编码、化验值等数据的加密校验值。原始的生成化验时间、化验编码、化验值可以明码存放在本地数据库。轨道衡在过衡结束，应立即生过衡时间、车号、毛重等数据的加密校验值。4.3.3加密方法采用对称加密，同一个密钥可以同时作为加密和解密的密钥。密钥由需方确定，并提供密钥配置管理功能。加
8、密方法：AES加密。使用AES的ECB模式，填充是PKCS5Padding,数据块为128；密钥长度16位。4.3.4供方应向需方提供涉及本规范提及的所有数据的相关数据库表结构和数据字典。如在后续有更新内容，应免费向需方提供更新后的数据字典。4.3.5加密软件需提供给厂侧燃料管理系统中间库的数据清单如下:表2工业分析仪数据清单应加密的字段样品名/化验编码、试样重量、空干基挥发分、空干基灰分、空干基水分、测试结束时间序号字段描述字段类型备注1设备自动编号varchar(50)2样品名/化验编码varchar(50)3试样重量numeric(10,4)4空干基挥发分numeric(10,4)5空干
9、基灰分numeric(10,4)6空干基水分numeric(10,4)7测试时间datetime9测试者varchar(50)10加密校验字varchar(200)表3测硫仪数据清单应加密的字段样品名/化验编码、试样重量、空干基全硫、测试结月a时间序号字段描述字段类型备注1设备自动编号varchar(50)2样品名/化验编码varchar(50)3试样重量numeric(10,4)4空干基全硫numeric(10,4)5测试时间datetime7测试者varchar(50)8加密校验字varchar(200)表4水分测试仪数据清单应加密的字段样品名/化验编码，试样重量，全水分、测试结束时间序号
10、字段描述字段类型备注1设备自动编号varchar(50)2样品名/化验编码varchar(50)3试样重量numeric(10,4)4全水分numeric(10,4)5测试时间datetime7测试者varchar(50)8加密校验字varchar(200)表5量热仪数据清单应加空的字段样品名/化验编码，试样重量，弹筒热值、测试结束时间序号字段描述字段类型备注1设备自动编号varchar(50)2样品名/化验编码varchar(50)3试样重量numeric(10,4)4弹筒热值numeric(10,4)5测试时间datetime7测试者varchar(50)8加密校验字varchar(200
11、)表6轨道衡数据清单应加密的字段车型、车号、过衡时间、毛重序号字段描述字段类型备注1车型varchar(50)2车号varchar(50)3过衡时间datetimeI4毛重Inumeric(10,4)4.3.15加密软件使用本地数据库时，4.3.14表26中要求加密的数据，化验设备应在仪器报告当前样品化验结束时立即生成加密校验字；轨道衡过衡完成立即生成加密校验字。加密校验字第一次生成后不得再次修改，加密软件不得有任何修改加密校验字的工具或操作渠道。4.3.16供方向需方提供加密软件终身免费升级服务。4. 3.17控制信息设计要求应满足中国华能集团有限公司燃料管理标杆电厂标准。5双方职责4.1
12、需方为供方提供需要完成该项工作所需的必要文档资料及配合供方完成数据调试。4.2 供方按照国家及行业现行最新的标准、规程、规范、技术条例进行接口设计工作，严格掌握设计标准。4.3 供方按本规范规定的内容、时间向需方交付接口程序，并对委托范围内的接口开发设计的完整性、准确性负责。5. 4各化验前端设备和轨道衡加密软件需燃料全过程运维人员配合调试的工作，由供方联系燃料全过程运维人员配合，相应费用需方不另行支付。5. 4供方按照合同的规定和投标书中有关质量方面的承诺进行设计的组织和具体实施，保证设计质量。5.1 供方按国家、行业标准和合同要求做好项目建设设计及技术服务工作。5.2 供方未经招标人同意不
13、得向第三方扩散、转让需方提交的技术资料等。5.3 供方提供的技术规范书进度应满足需方招标要求。设计人提供的招标技术规范书中提出的资料交付进度应满足设计、调试及实施进度要求。5.4 供方承诺按照需方应用系统开发管理办法中的标准和要求提供程序开发服务，按照华能信息系统运维管理办法中的标准和要求提供系统维护服务。5.5 供方承诺记录、保留和向需方提供在服务中相关文档，以证明供方服务质量。6验收要求6.1安验收流程供方和需方用户人员将以双方共同确定的验收规范为标准,进行检查、验收,验收所有指标达到要求时，可进行验收。该验收工作由需方主持，供方负责提供所需技术资料和支持。项目验收后签署验收文件，项目竣工
14、，进入技术支持阶段。6. 2验收规范供方已经按照技术协议要求完成各项工作，经华能国际燃料集中运维人员对采集的数据确认后，由需方项目负责人员对本项目进行验收，验收通过后进入12个月的质量保证期，在质量保证期内，供方提供免费“质保支持服务”。7其他服务为保证系统7X24h”安全、稳定、高效地运行，在质保期内，供方须按照合同规定提供不限于以下项目的技术支持，以确保系统持续稳定运行。6.1 对于一般性配置问题和辅助操作采用电话或电子邮件的方式给予及时响应。电子邮件在24小时内给予回复。6.2 因未发现的代码缺陷引起的系统障碍和使用障碍，24小时内确认问题并给出解决方案，并给出临时解决方案和最终解决方案的实施时间。6.3 如因系统故障需要进行恢复，或者需要对数据备份的存储环境、存储方法进行变更，或系统故障或者硬件迁移，系统需要进行重新部署，供方24小时确定技术支持方案，根据需要双方商定时间，通过远程的方式支持。
