1、CAD系统变量大全变量名称说明ACADLSPASDOCO仅将acad.lsp加载到AutoCAD任务打开的第一个图形中；1将acad.lsp加载到每一个打开的图形中Acadprefix存储由acad环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVER存储AutoCAD的版本号。这个变量与DXF文件标题变量$ACADVER不同，$ACADVER包含图形数据库的级别号Acisoutver控制ACISOUT命令创建的SAT文件的ACIS版本。acisout支持值15到18、20、21、30、40、50、60和70AFLAGS设置ATTDEF位码的属性标志:0无选定的属性模式:
2、1.不可见2.固定4.验证.8.预置ANGBASE类型：实数：保存位置：图形初始值：0.0000相对于当前UCS将基准角设置为0度。ANGDIR设置正角度的方向初始值：0；从相对于当前UCS方向的0角度测量角度值。0逆时针1顺时针APBOX打开或关闭AutoSnap靶框。当捕捉对象时，靶框显示在十字光标的中心。0不显示靶框1显示靶框APERTURE以像素为单位设置靶框显示尺寸。靶框是绘图命令中使用的选择工具。初始值：10AREAAREA既是命令又是系统变量。存储由AREA计算的最后一个面积值。ATTDIA控制INSERT命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框ATT
3、MODE控制属性的显示:0关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ确定INSERT命令在插入块时默认属性设置。0.所有属性均采用各自的默认值；1.使用对话框获取属性值Auditctl控制audit命令是否创建核查报告（ADT）文件：o.禁止写adt文件1.写adt文件AUNlTS设置角度单位。十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC的值）的小数位数。AUTOSNAPO.关（自动捕捉）；1.开2.开提示4.开磁吸8.开极轴追踪16开
4、捕捉追踪32开极轴追踪和捕捉追踪提示BACKZ以绘图单位存储当前视口后向剪裁平面到目标平面的偏移值。VIEWMODE系统变量中的后向剪裁位打开时才有效。bindtype控制绑定或在位编辑外部参照时外部参照名称的处理方式：。.传统的绑定方式1.类似“插入”方式BLIPMODE控制点标记是否可见。BLIPMODE既是命令又是系统变量。使用SETVAR命令访问此变量：0.关闭1.打开CDATE设置日历的H期和时间，不被保存。CECOLOR设置新对象的颜色。有效值包括BYLAYER、BYBLOCK以及从1到255的整数。Celtscale设置当前对象的线型比例因子。CELTYPE设置新对象的线型。初始

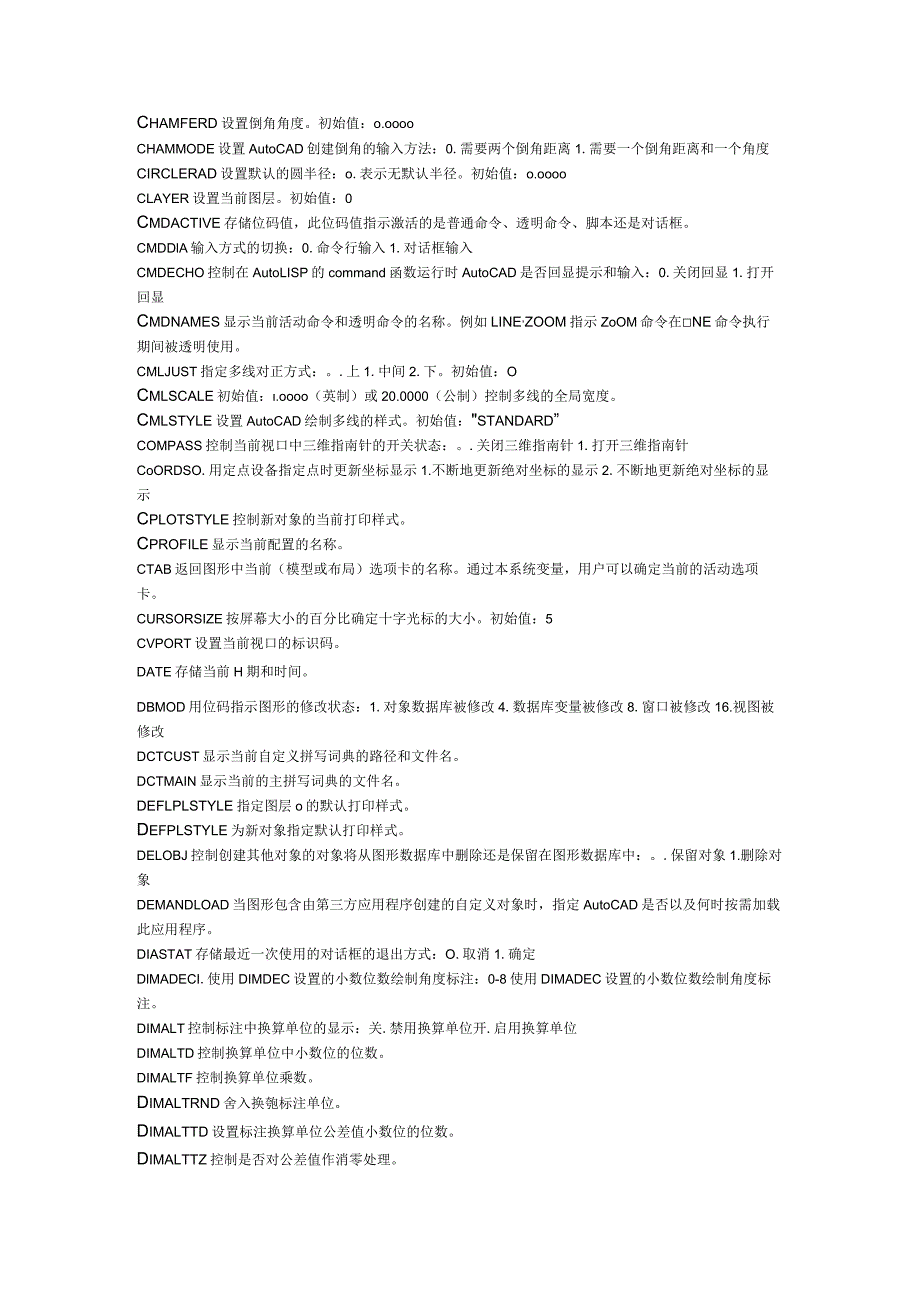

5、值：“BYLAYER”Celweight设置新对象的线宽：1.线宽为“bylayer”；2.线宽为“byblock”；3.线宽为“DEFAULT”。Chamfera设置第一个倒角距离。初始值：o.ooooChamferb设置第二个倒角距离。初始值：o.ooooChamferc设置倒角长度。初始值：o.ooooChamferd设置倒角角度。初始值：o.ooooCHAMMODE设置AutoCAD创建倒角的输入方法：0.需要两个倒角距离1.需要一个倒角距离和一个角度circlerad设置默认的圆半径：o.表示无默认半径。初始值：o.ooooCLAYER设置当前图层。初始值：0Cmdactive存储位
6、码值，此位码值指示激活的是普通命令、透明命令、脚本还是对话框。CMDDlA输入方式的切换：0.命令行输入1.对话框输入CMDECHO控制在AutoLISP的command函数运行时AutoCAD是否回显提示和输入：0.关闭回显1.打开回显Cmdnames显示当前活动命令和透明命令的名称。例如line,zoom指示ZoOM命令在ne命令执行期间被透明使用。CMLJUST指定多线对正方式：。.上1.中间2.下。初始值：OCmlscale初始值：.oooo（英制）或20.0000（公制）控制多线的全局宽度。Cmlstyle设置AutoCAD绘制多线的样式。初始值：standard”COMPASS控制
7、当前视口中三维指南针的开关状态：。.关闭三维指南针1.打开三维指南针CoORDSO.用定点设备指定点时更新坐标显示1.不断地更新绝对坐标的显示2.不断地更新绝对坐标的显示Cplotstyle控制新对象的当前打印样式。Cprofile显示当前配置的名称。CTAB返回图形中当前（模型或布局）选项卡的名称。通过本系统变量，用户可以确定当前的活动选项卡。CURSORSIZE按屏幕大小的百分比确定十字光标的大小。初始值：5CVPORT设置当前视口的标识码。DATE存储当前H期和时间。DBMOD用位码指示图形的修改状态：1.对象数据库被修改4.数据库变量被修改8.窗口被修改16.视图被修改DCTCUST显
8、示当前自定义拼写词典的路径和文件名。DCTMAIN显示当前的主拼写词典的文件名。deflplstyle指定图层o的默认打印样式。Defplstyle为新对象指定默认打印样式。DELOBJ控制创建其他对象的对象将从图形数据库中删除还是保留在图形数据库中：。.保留对象1.删除对象DEMANDLOAD当图形包含由第三方应用程序创建的自定义对象时，指定AutoCAD是否以及何时按需加载此应用程序。DIASTAT存储最近一次使用的对话框的退出方式：O.取消1.确定DlMADECI.使用DIMDEC设置的小数位数绘制角度标注：0-8使用DIMADEC设置的小数位数绘制角度标注。DIMALT控制标注中换算单
9、位的显示：关.禁用换算单位开.启用换算单位DIMALTD控制换算单位中小数位的位数。DIMALTF控制换算单位乘数。Dimaltrnd舍入换匏标注单位。Dimalttd设置标注换算单位公差值小数位的位数。Dimalttz控制是否对公差值作消零处理。Dimaltu为所有标注样式族（角度标注除外）换算单位设置单位格式。Dimaltz控制是否对换算单位标注值作消零处理。DIMALTZ值为0-3时只影响英尺-英寸标注。Dimapost为所有标注类型（角度标注除外）的换算标注测量值指定文字前缀或后缀（或两者都指定）。DlMASO控制标注对象的关联性。Dimassoc控制标注对象的关联性。DlMASZ控制
10、尺寸线、引线箭头的大小。并控制钩线的大小。Dimatfit当尺寸界线的空间不足以同时放下标注文字和箭头时,，本系统变量将确定这两者的排列方式。Dimaunit设置角度标注的单位格式：o.十进制度数1.度/分/秒2.百分度3.弧度Dimazin对角度标注作消零处理。DlMBLK设置尺寸线或引线末端显示的箭头块。DIMBLK1当DIMSAH系统变量打开时，设置尺寸线第一个端点的箭头。DIMBLK2当DIMSAH系统变量打开时，设置尺寸线第二个端点的箭头。Dimcen控制由Dimcenter.Dimdiameter和DlMRADIUS命令绘制的圆或圆弧的圆心标记和中心线图形。DIMCLRD为尺寸线、
11、箭头和标注引线指定颜色。同时控制由LEADER命令创建的引线颜色。DIMCLRE为尺寸界线指定颜色。DIMCLRT为标注文字指定颜色。DIMDEC设置标注主单位显示的小数位位数。精度基于选定的单位或角度格式。DIMDLE当使用小斜线代替箭头进行标注时，设置尺寸线超出尺寸界线的距离。DIMDLI控制基线标注中尺寸线的间距。DIMDSEP指定一个单字符作为创建十进制标注时使用的小数分隔符。DIMEXE指定尺寸界线超出尺寸线的距离。DIMEXO指定尺寸界线偏移原点的距离。DIMFIT旧式，除用于保留脚本的完整性外没有任何影响。DIMFIT被DIMATFIT系统变量和Dimtmove系统变量代替。Di
12、mfrac在Dimlunit系统变量设置为：4（建筑）或5（分数）时设置分数格式，o.水平1.斜2.不堆叠DlMGAP当尺寸线分成段以在两段之间放置标注文字时，设置标注文字周围的距离。DIMJUST控制标注文字的水平位置。Dimldrblk指定引线箭头的类型。要返回默认值（实心闭合箭头显示），请输入单个句点（.）。DIMLFAC设置线性标注测量值的比例因子。DlMLlM将极限尺寸生成为默认文字。Dimlunit为所有标注类型（除角度标注外）设置单位制。DlMLWD指定尺寸线的线宽。其值是标准线宽。-3.BYLAYER-2.BYBLOCK整数代表百分之一毫米的倍数DIMLWE指定尺寸界线的线宽。
13、其值是标准线宽。-3BYLAYER-2BYBLOCK整数代表百分之一毫米的倍数CHA,*CHAMFER（倒角）E*FILLET（倒圆角）BRAutoCAD2000快捷命令的使用作者：breeze转贴自：本站原创点击数：802文章录入：breezePE,*PEDIT（多段线编辑）ED.*DDEDIT（修改文本）4、视窗缩放：P,*PAN（平移）Z+空格+空格,*实时缩放Z,*局部放大Z+P,*返回上一视图Z+E.*显示全图5、尺寸标注：DLL*DIMLINEAR（直线标注）DAL.*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDL*DIMDIAMETER（直径标注）
14、DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）TOL,*TOLERANCE（标注形位公差）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D.*DIMSTYLE（标注样式）DED,*DIMEDIT（编辑标注）DOV,*DIMOVERRIDE（替换标注系统变量）（二）常用CTRL快捷键CTRL+1*PROPERTIES（修改特性）Ctrl+2*Adcenter（设计中心）CTRL+O*OPEN（打开文件）CTRL+N、M*NEW（新建文件）C
