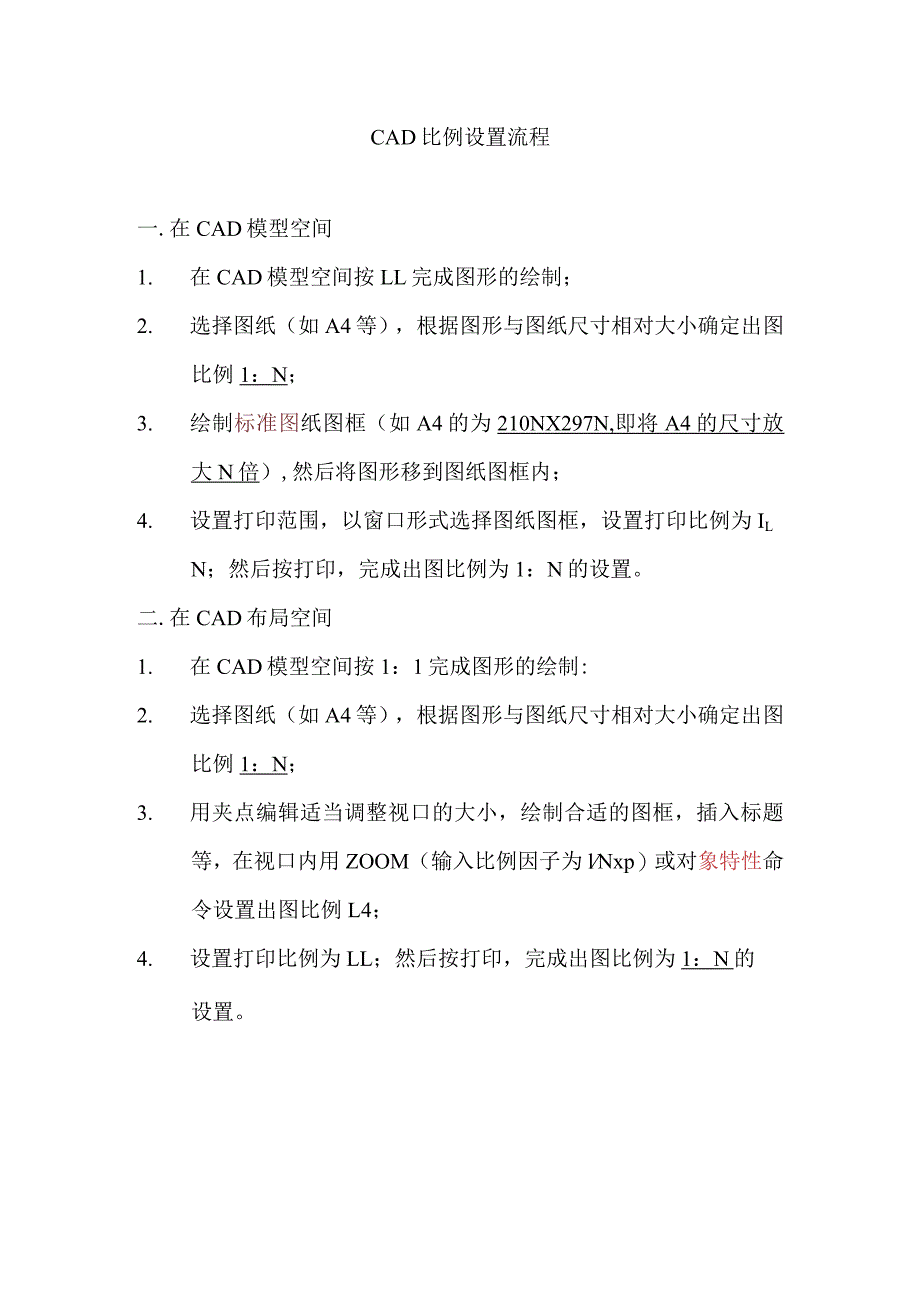

1、CAD比例设置流程一.在CAD模型空间1. 在CAD模型空间按LL完成图形的绘制；2. 选择图纸（如A4等），根据图形与图纸尺寸相对大小确定出图比例1：N；3. 绘制标准图纸图框（如A4的为210NX297N,即将A4的尺寸放大N倍）,然后将图形移到图纸图框内；4. 设置打印范围，以窗口形式选择图纸图框，设置打印比例为ILN；然后按打印，完成出图比例为1：N的设置。二.在CAD布局空间1. 在CAD模型空间按1：1完成图形的绘制:2. 选择图纸（如A4等），根据图形与图纸尺寸相对大小确定出图比例1：N；3. 用夹点编辑适当调整视口的大小，绘制合适的图框，插入标题等，在视口内用ZOOM（输入比例

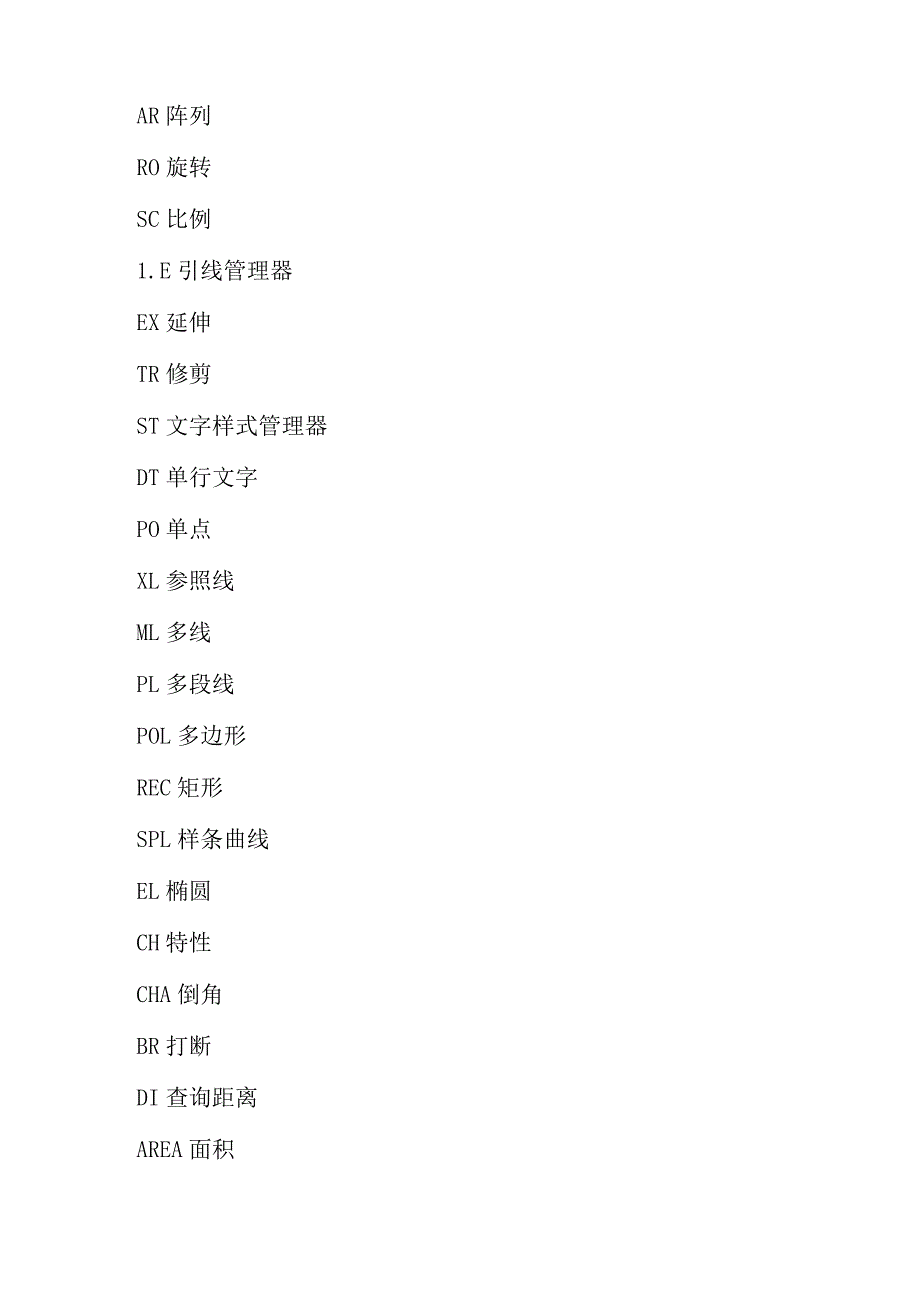

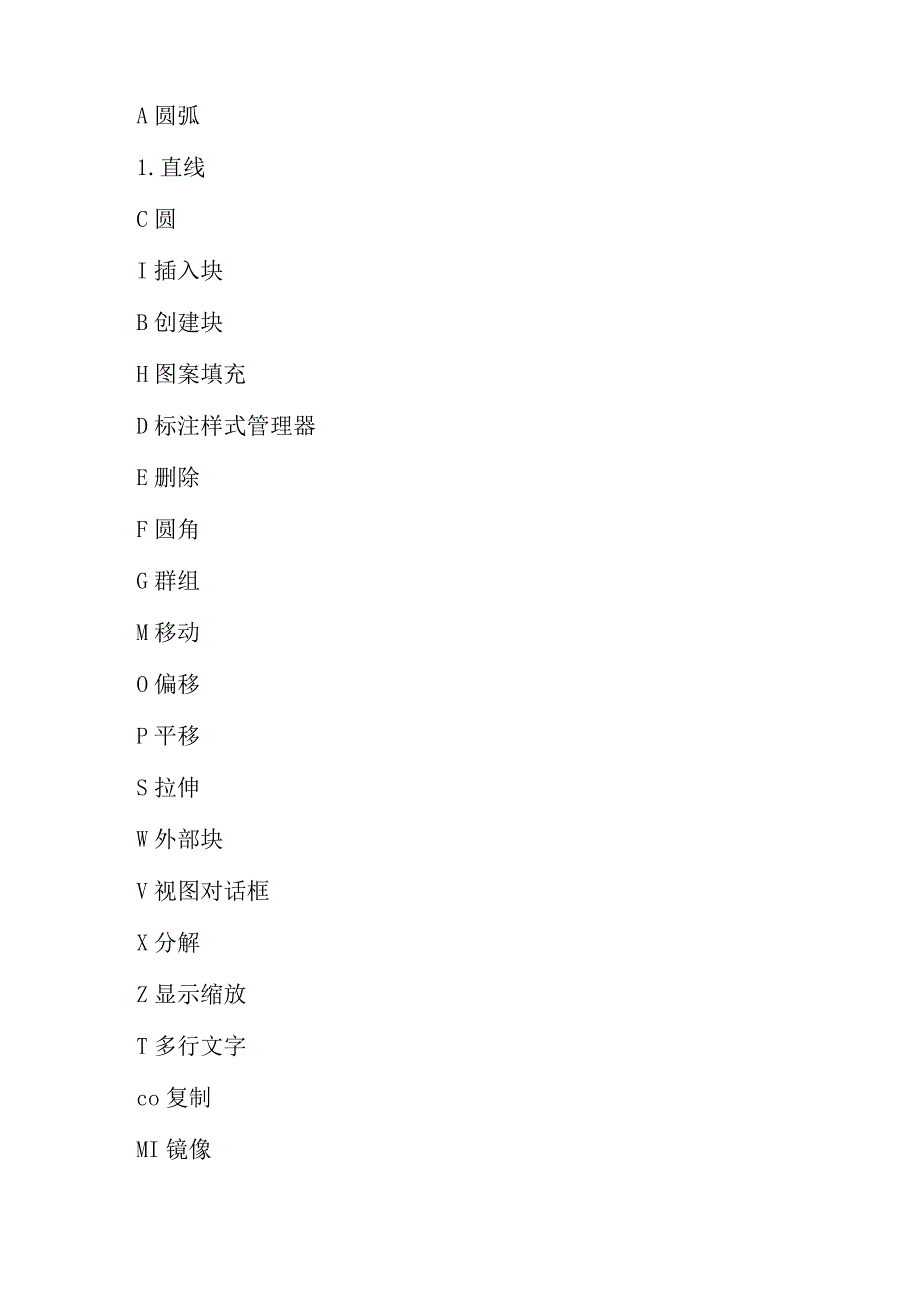

2、因子为lNxp）或对象特性命令设置出图比例L4；4. 设置打印比例为LL；然后按打印，完成出图比例为1：N的设置。A圆弧1.直线C圆I插入块B创建块H图案填充D标注样式管理器E删除F圆角G群组M移动O偏移P平移S拉伸W外部块V视图对话框X分解Z显示缩放T多行文字co复制MI镜像AR阵列RO旋转SC比例1.E引线管理器EX延伸TR修剪ST文字样式管理器DT单行文字PO单点XL参照线ML多线PL多段线POL多边形REC矩形SPL样条曲线EL椭圆CH特性CHA倒角BR打断DI查询距离AREA面积ID点坐标MA特性匹配MASSPROP质量特性1.S列表显示TIME时间SETTVAR设置变量1.A图层C
3、OLOR颜色1.T线型管理LW线宽管理UN单位管理TH厚度捕捉TT临时追踪点FROM从临时参照到偏移ENDP捕捉到圆弧或线的最近端点MID捕捉圆弧或线的中点INT线、圆、圆弧的交点APPINT两个对象的外观交点EXT线、圆弧、圆的延伸线CEN圆弧、圆心的圆心QUA圆弧或圆的象限点TAN圆弧或圆的限象点PER线、圆弧、圆的重足PAR直线的平行线NOD捕捉到点对象INS文字、块、形、或属性的插入点NEA最近点捕捉标注DLI线型标注DAL对齐标注DOR坐标标注DDI直径标注DAN角度标注QDlM快速标注DBA基线标注DCO连续标注1.E引线标注TOL公差标注DLE圆心标注DRA半径标注CAL计算器A
4、lt+N+Q快速Alt+N+L线型Alt+N+G对齐Alt+N+0坐标Alt+N+R半径Alt+N+D直径Alt+N+A角度Alt+N+B基线Alt+N+C连续Alt+N+E引线Alt+N+T公差Alt+N+M圆心Alt+N+Q倾斜Alt+N+S样式Alt+N+V替代Alt+N+U更新CAD快捷键Fl:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制Ctr1+B:栅格捕捉模式控制(F9)Ctrl+C:
5、将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctr1+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(StyIe)SO:绘制二围面(2dsolid)SP:拼音的校核(SPell)SC:缩放比例(SCaIe)SN:栅格捕捉模式设置(SnaP)DT:文本的设置设text)DI:测量两点间的距离01：插入外部对相CtrI+1:打开特性对话框CtrI+2:打开图象资源管理器CtrI+6:打开图象数据原子Ctrl+0:打开图象文件Ctr1+P:打开打印对说框CtrI+S:保存文件Ctrl+U:极轴模式控制(Flo)Ctr1+v:粘贴剪贴板上的内容Ctr1+W:对象追踪式控制(FlDCtrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I：插入S:拉伸T:文本输入W：定义块并保存到硬盘中1.:直线M:移动X：炸开V:设置当前坐标U:恢复上一次操做0:偏移P：移动Z:缩放
