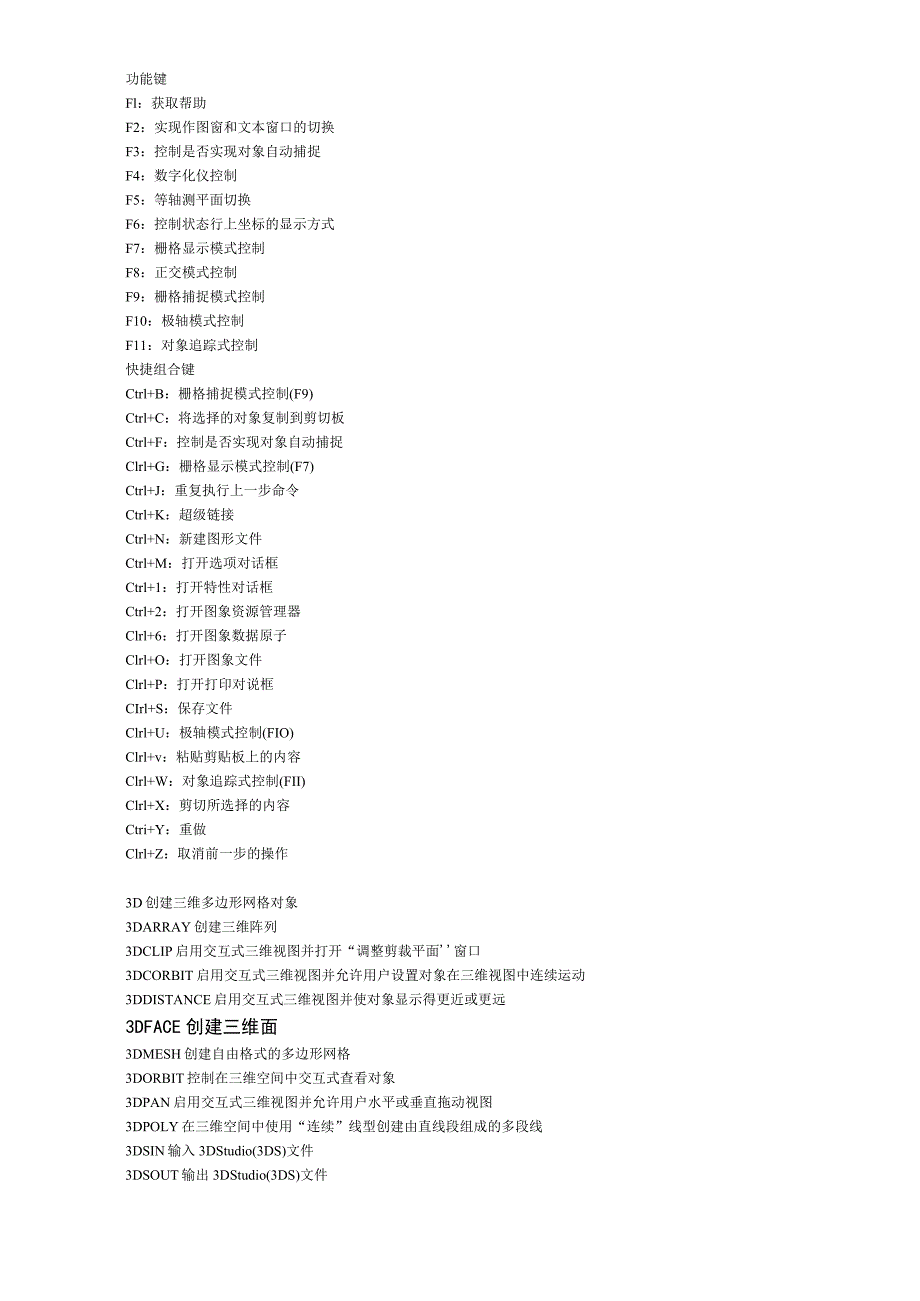

1、功能键Fl：获取帮助F2：实现作图窗和文本窗口的切换F3：控制是否实现对象自动捕捉F4：数字化仪控制F5：等轴测平面切换F6：控制状态行上坐标的显示方式F7：栅格显示模式控制F8：正交模式控制F9：栅格捕捉模式控制F10：极轴模式控制F11：对象追踪式控制快捷组合键Ctrl+B：栅格捕捉模式控制(F9)Ctrl+C：将选择的对象复制到剪切板Ctrl+F：控制是否实现对象自动捕捉Clrl+G：栅格显示模式控制(F7)Ctrl+J：重复执行上一步命令Ctrl+K：超级链接Ctrl+N：新建图形文件Ctrl+M：打开选项对话框Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Clrl+6：
2、打开图象数据原子Clrl+O：打开图象文件Clrl+P：打开打印对说框CIrl+S：保存文件Clrl+U：极轴模式控制(FIO)Clrl+v：粘贴剪贴板上的内容Clrl+W：对象追踪式控制(FII)Clrl+X：剪切所选择的内容Ctri+Y：重做Clrl+Z：取消前一步的操作3D创建三维多边形网格对象3DARRAY创建三维阵列3DCLIP启用交互式三维视图并打开“调整剪裁平面窗口3DCORBIT启用交互式三维视图并允许用户设置对象在三维视图中连续运动3DDISTANCE启用交互式三维视图并使对象显示得更近或更远3DFACE创建三维面3DMESH创建自由格式的多边形网格3DORBIT控制在三维空

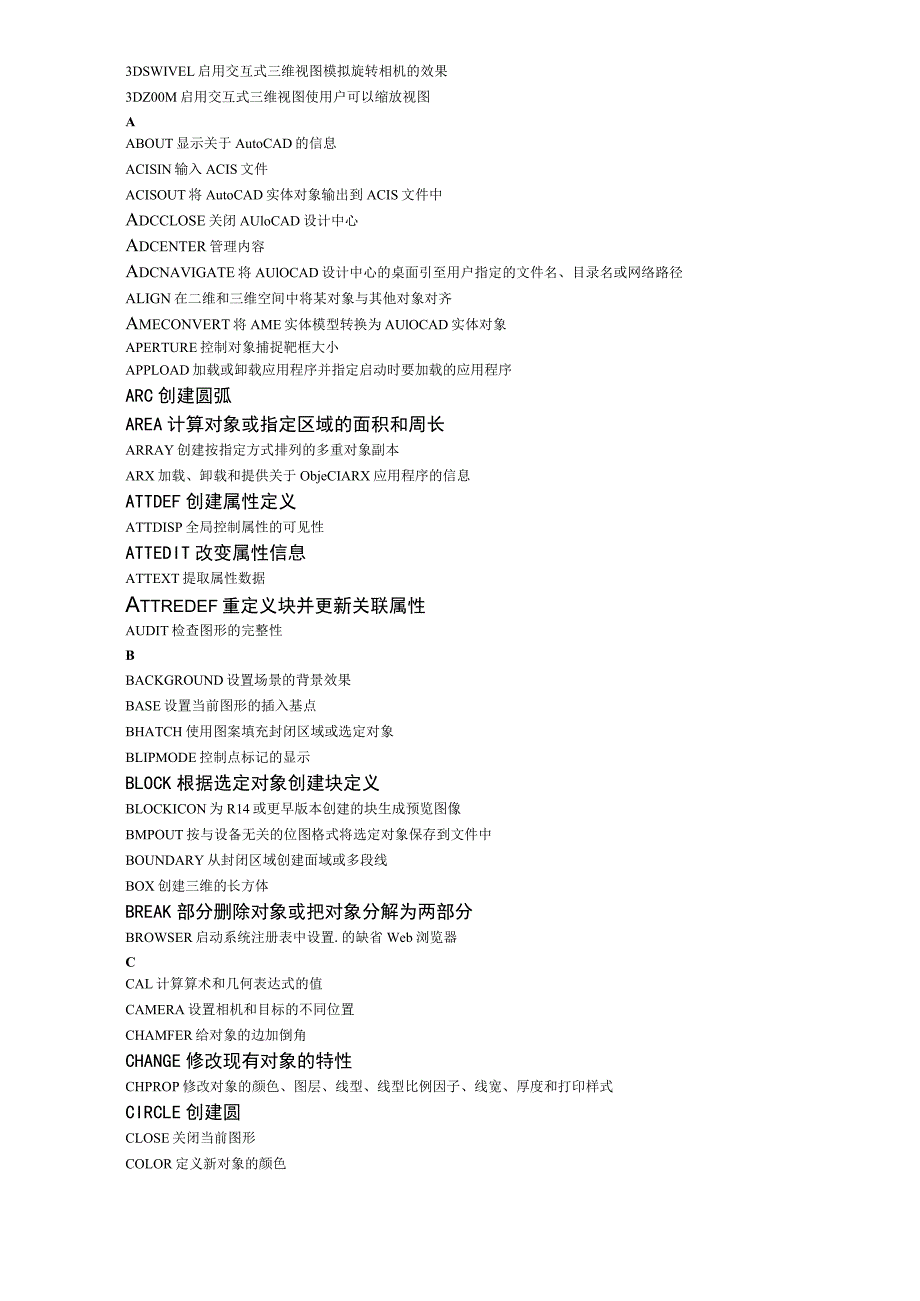

3、间中交互式查看对象3DPAN启用交互式三维视图并允许用户水平或垂直拖动视图3DPOLY在三维空间中使用“连续”线型创建由直线段组成的多段线3DSIN输入3DStudio(3DS)文件3DSOUT输出3DStudio(3DS)文件3DSWIVEL启用交互式三维视图模拟旋转相机的效果3DZ00M启用交互式三维视图使用户可以缩放视图AABOUT显示关于AutoCAD的信息ACISIN输入ACIS文件ACISOUT将AutoCAD实体对象输出到ACIS文件中Adcclose关闭AUloCAD设计中心Adcenter管理内容Adcnavigate将AUlOCAD设计中心的桌面引至用户指定的文件名、目录名
4、或网络路径align在二维和三维空间中将某对象与其他对象对齐Ameconvert将AME实体模型转换为AUlOCAD实体对象APERTURE控制对象捕捉靶框大小APPLOAD加载或卸载应用程序并指定启动时要加载的应用程序ARC创建圆弧AREA计算对象或指定区域的面积和周长ARRAY创建按指定方式排列的多重对象副本ARX加载、卸载和提供关于ObjeCIARX应用程序的信息ATTDEF创建属性定义ATTDISP全局控制属性的可见性ATTEDIT改变属性信息ATTEXT提取属性数据Attredef重定义块并更新关联属性AUDIT检查图形的完整性BBACKGROUND设置场景的背景效果BASE设置当前
5、图形的插入基点BHATCH使用图案填充封闭区域或选定对象BLIPMODE控制点标记的显示BLOCK根据选定对象创建块定义BLOCKICON为R14或更早版本创建的块生成预览图像BMPOUT按与设备无关的位图格式将选定对象保存到文件中BOUNDARY从封闭区域创建面域或多段线BOX创建三维的长方体BREAK部分删除对象或把对象分解为两部分BROWSER启动系统注册表中设置.的缺省Web浏览器CCAL计算算术和几何表达式的值CAMERA设置相机和目标的不同位置CHAMFER给对象的边加倒角CHANGE修改现有对象的特性CHPROP修改对象的颜色、图层、线型、线型比例因子、线宽、厚度和打印样式CIR

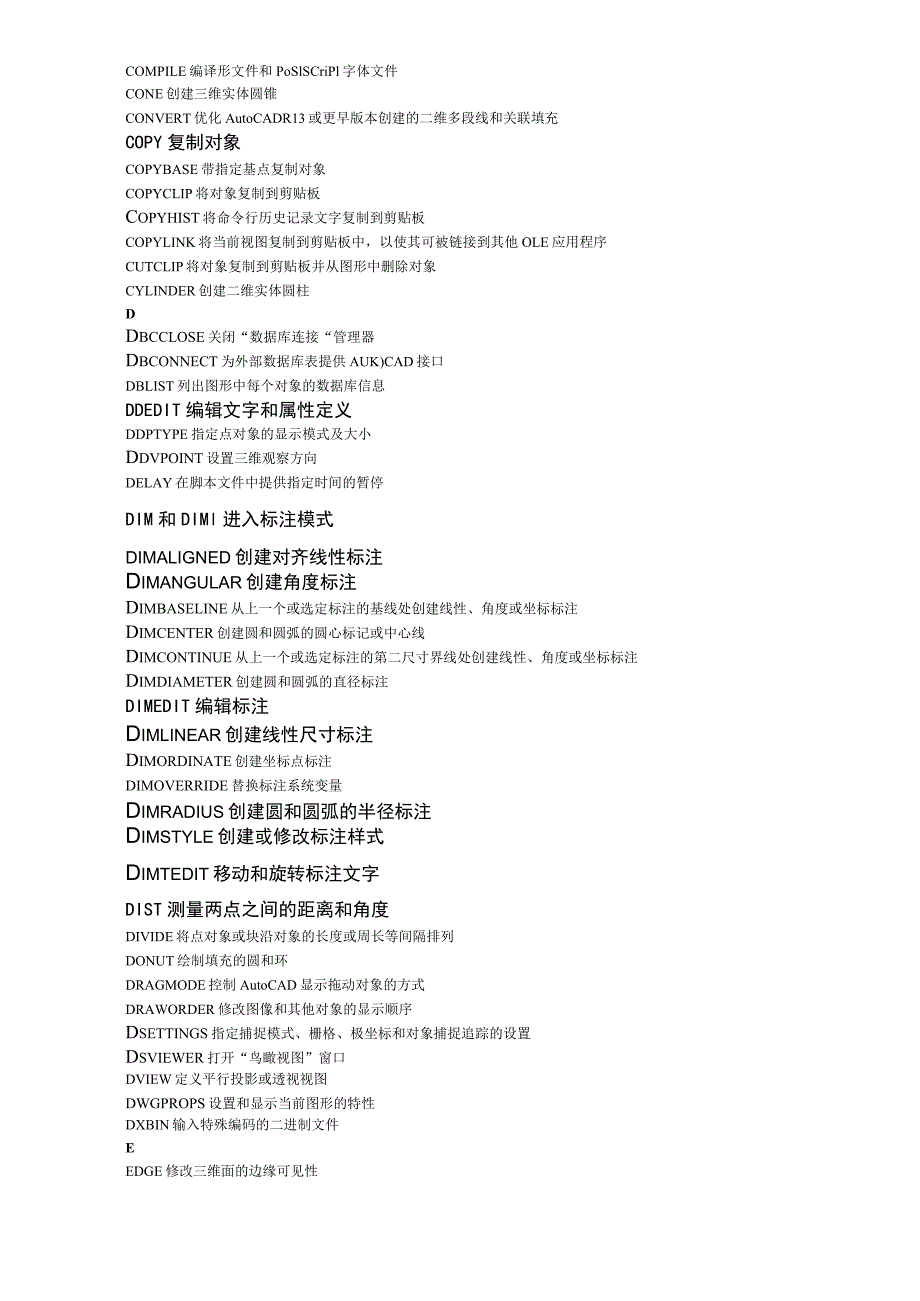

6、CLE创建圆CLOSE关闭当前图形COLOR定义新对象的颜色COMPILE编译形文件和PoSlSCriPl字体文件CONE创建三维实体圆锥CONVERT优化AutoCADR13或更早版本创建的二维多段线和关联填充COPY复制对象COPYBASE带指定基点复制对象COPYCLIP将对象复制到剪贴板Copyhist将命令行历史记录文字复制到剪贴板COPYLINK将当前视图复制到剪贴板中，以使其可被链接到其他OLE应用程序CUTCLIP将对象复制到剪贴板并从图形中删除对象CYLINDER创建二维实体圆柱DDbcclose关闭“数据库连接“管理器Dbconnect为外部数据库表提供AUK)CAD接口D
7、BLIST列出图形中每个对象的数据库信息DDEDIT编辑文字和属性定义DDPTYPE指定点对象的显示模式及大小Ddvpoint设置三维观察方向DELAY在脚本文件中提供指定时间的暂停DIM和DIMl进入标注模式dimaligned创建对齐线性标注Dimangular创建角度标注Dimbaseline从上一个或选定标注的基线处创建线性、角度或坐标标注Dimcenter创建圆和圆弧的圆心标记或中心线Dimcontinue从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注Dimdiameter创建圆和圆弧的直径标注DIMEDIT编辑标注Dimlinear创建线性尺寸标注Dimordinate
8、创建坐标点标注dimoverride替换标注系统变量Dimradius创建圆和圆弧的半径标注Dimstyle创建或修改标注样式Dimtedit移动和旋转标注文字DIST测量两点之间的距离和角度DIVIDE将点对象或块沿对象的长度或周长等间隔排列DONUT绘制填充的圆和环DRAGMODE控制AutoCAD显示拖动对象的方式DRAWORDER修改图像和其他对象的显示顺序Dsettings指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置Dsviewer打开“鸟瞰视图”窗口DVIEW定义平行投影或透视视图dwgprops设置和显示当前图形的特性DXBIN输入特殊编码的二进制文件EEDGE修改三维面的边缘
9、可见性EDGESURF创建三维多边形网格ELEV设置新对象的拉伸厚度和标高特性ELLIPSE创建椭圆或椭圆弧ERASE从图形中删除对象EXPLoDE将组合对象分解为对象组件EXPORT以其他文件格式保存对象EXPRESSTLS如果已安装AUIoCAD快捷工具但没有运行，则运行该工具EXTEND延伸对象到另一对象EXTRUDE通过拉伸现有二维对象来创建二维原型FFILL控制多线、宽线、二维填充、所有图案填充和宽多段线的填充FILLET给对象的边加圆角FILTER创建可重复使用的过滤器以便根据特性选择对象FIND查找、替换、选择或缩放指定的文字FOG控制渲染雾化GGraphscr从文本窗口切换到图
10、形窗口grid在当前视口中显示点栅格group创建对象的命名选择集HHATCH用图案填充一块指定边界的区域HATCHEDlT修改现有的图案填充对象HELP(Fl)显示联机帮助HIDE重生成三维模型时不显示隐藏线HYPERLINK附着超级链接到图形对象或修改已有的超级链接hyperlinkoptions控制超级链接光标的可见性及超级链接工具栏提示的显示IID显示位置的坐标IMAGE管理图像imageadjust控制选定图像的亮度、对比度和褪色度Imageattach向当前图形中附着新的图像对象IMAGECLIP为图像对象创建新剪裁边界IMAGEFRAME控制图像边框是显示在屏幕上还是在视图中隐薇
11、IMAGEQUALITY控制图像显示质量IMPORT向AUloCAD输入多种文件格式INSERT将命名块或图形插入到当前图形中Insertobj插入链接或嵌入对象INTERFERE用两个或多个三维实体的公用部分创建三维组合实体INTERSECT用两个或多个实体或面域的交集创建组合实体或面域并删除交集以外的部分isoplane指定当前等轴测平面1.1.AYER管理图层1.AYOUT创建新布局和重命名、复制、保存或删除现有布局1.AYOUTWIZARD启动“布局”向导，通过它可以指定布局的页面和打印设置1.EADER创建一条引线将注释与一个几何特征相连1.ENGTHEN拉长对象1.IGHT处理光源
12、和光照效果1.IMITS设置并控制图形边界和栅格显示1.INE创建直线段1.INETYPE创建、加载和设置线型1.IST显示选定对象的数据库信息1.OAD加载形文件，为SHAPE命令加载可调用的形1.ogfileoff关闭LoGFILEoN命令打开的日志文件1.ogfileon将文本窗口中的内容写入文件1.SEDIT编辑配景对象1.SLIB管理配景对象库1.SNEW在图形上添加具有真实感的配景对象，例如树和灌木丛1.TSCALE设置线型比例因子1.WEIGHT设置当前线宽、线宽显示选项和线宽单位MMASSPROP计算并显示面域或实体的质量特性MATCHPROP把某一对象的特性复制给其他若干对象
13、MATLIB材质库输入输出MEASURE将点对象或块按指定的间距放置MENU加载菜单文件MENULOAD加载部分菜单文件Menuunload卸载部分菜单文件MINSERT在矩形阵列中插入一个块的多个引用MIRROR创建对象的镜像副本MIRR0R3D创建相对于某一平面的镜像对象MLEDIT编辑多重平行线MLINE创建多重平行线MLSTYLE定义多重平行线的样式MODEL从布局选项卡切换到模型选项卡并把它置为当前MOVE在指定方向上按指定距离移动对象MSLIDE为模型空间的当前视口或图纸空间的所有视口创建幻灯片文件MSPACE从图纸空间切换到模型空间视口MTEXT创建多行文字MULTIPLE重复下
14、一条命令直到被取消MVIEW创建浮动视口和打开现有的浮动视口MVSETUP设置图形规格NNEW创建新的图形文件OOFFSET创建同心圆、平行线和平行曲线Olelinks更新、修改和取消现有的OLE链接Olescale显示“ole特性”对话框OOPS恢复已被删除的对象OPEN打开现有的图形文件OPTIONS自定义AutoCAD设置ORTHO约束光标的移动OSNAP设置对象捕捉模式PPAGESETUP指定页面布局、打印设备、图纸尺寸，以及为每个新布局指定设置PAN移动当前视口中显示的图形Partiaload将附加的几何图形加载到局部打开的图形中partialopen将选定视图或图层中的几何图形加载
15、到图形中PASTEBLOCK将复制的块粘贴到新图形中PASTECLIP插入剪贴板数据Pasteorig使用原图形的坐标将复制的对象粘贴到新图形中PASTESPEC插入剪贴板数据并控制数据格式Pcinwizard显示向导，将PCP和PC2配置文件中的打印设置输入至犷模型”选项卡或当前布局PEDIT编辑多段线和三维多边形网格PFACE逐点创建三维多面网格PLAN显示用户坐标系平面视图PLINE创建二维多段线PLOT将图形打印到打印设备或文件PLOTSTYLE设置新对象的当前打印样式，或者选定对象中已指定的打印样式PLOTTERMANAGER显示打印机管理器，从中可以启动“添加打印机”向导和“打印机配置编辑器”POINT创建点
