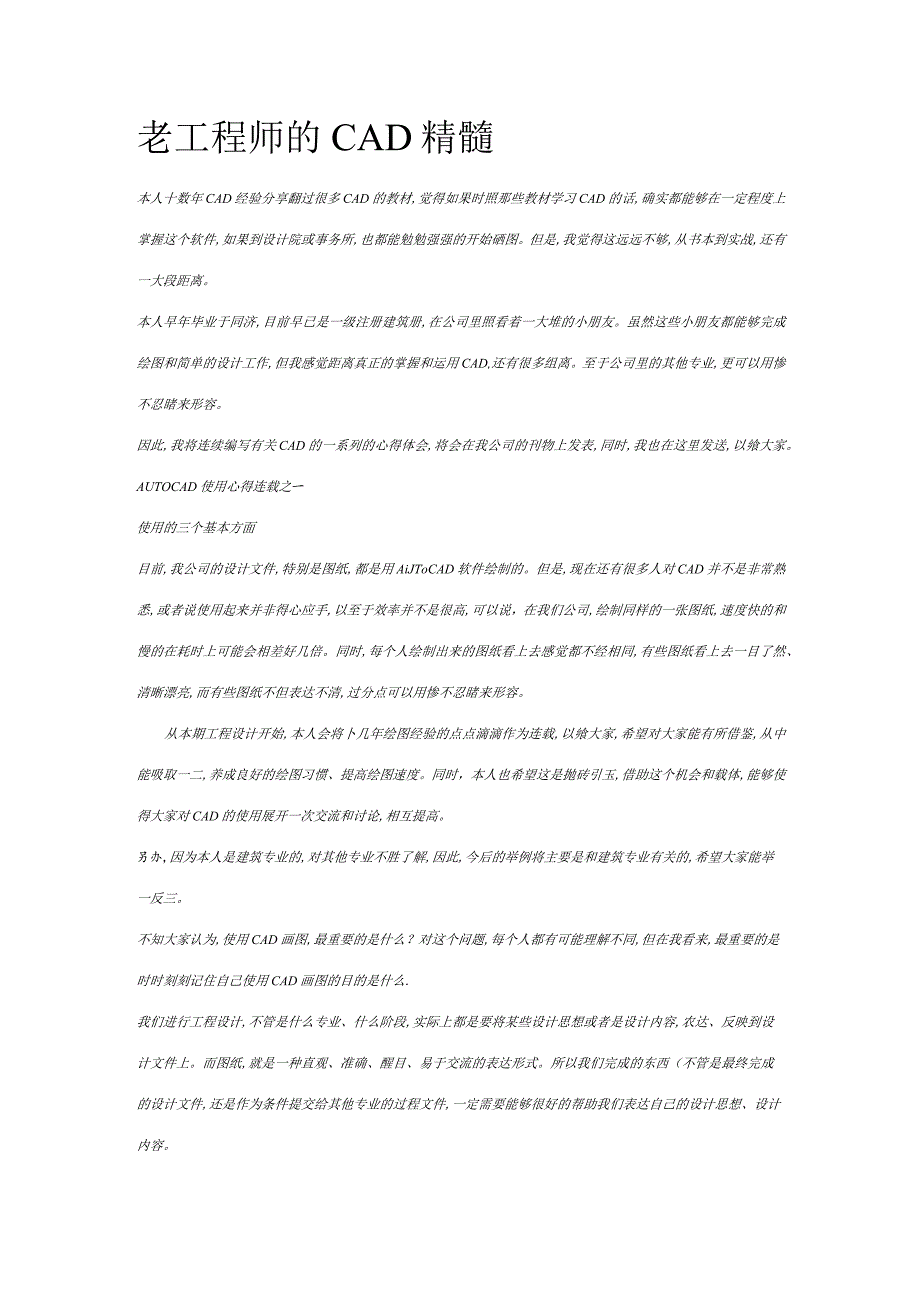

1、老工程师的CAD精髓本人十数年CAD经验分享翻过很多CAD的教材,觉得如果时照那些教材学习CAD的话,确实都能够在一定程度上掌握这个软件,如果到设计院或事务所,也都能勉勉强强的开始硒图。但是,我觉得这远远不够,从书本到实战,还有一大段距离。本人早年毕业于同济,目前早已是一级注册建筑册,在公司里照看着一大堆的小朋友。虽然这些小朋友都能够完成绘图和简单的设计工作,但我感觉距离真正的掌握和运用CAD,还有很多组离。至于公司里的其他专业,更可以用惨不忍睹来形容。因此,我将连续编写有关CAD的一系列的心得体会,将会在我公司的刊物上发表,同时,我也在这里发送,以飨大家。AUTOCAD使用心得连载之一使用的
2、三个基本方面目前,我公司的设计文件,特别是图纸,都是用AiJToCAD软件绘制的。但是,现在还有很多人对CAD并不是非常熟悉,或者说使用起来并非得心应手,以至于效率并不是很高,可以说，在我们公司,绘制同样的一张图纸,速度快的和慢的在耗时上可能会相差好几倍。同时,每个人绘制出来的图纸看上去感觉都不经相同,有些图纸看上去一目了然、清晰漂亮,而有些图纸不但表达不清,过分点可以用惨不忍睹来形容。从本期工程设计开始,本人会将卜几年绘图经验的点点滴滴作为连载,以飨大家,希望对大家能有所借鉴,从中能吸取一二,养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉,借助这个机会和载体,能够使得大家对C
3、AD的使用展开一次交流和讨论,相互提高。另办,因为本人是建筑专业的,对其他专业不胜了解,因此,今后的举例将主要是和建筑专业有关的,希望大家能举一反三。不知大家认为,使用CAD画图,最重要的是什么？对这个问题,每个人都有可能理解不同,但在我看来,最重要的是时时刻刻记住自己使用CAD画图的目的是什么.我们进行工程设计,不管是什么专业、什么阶段,实际上都是要将某些设计思想或者是设计内容,农达、反映到设计文件上。而图纸,就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件,还是作为条件提交给其他专业的过程文件,一定需要能够很好的帮助我们表达自己的设计思想、设计内容

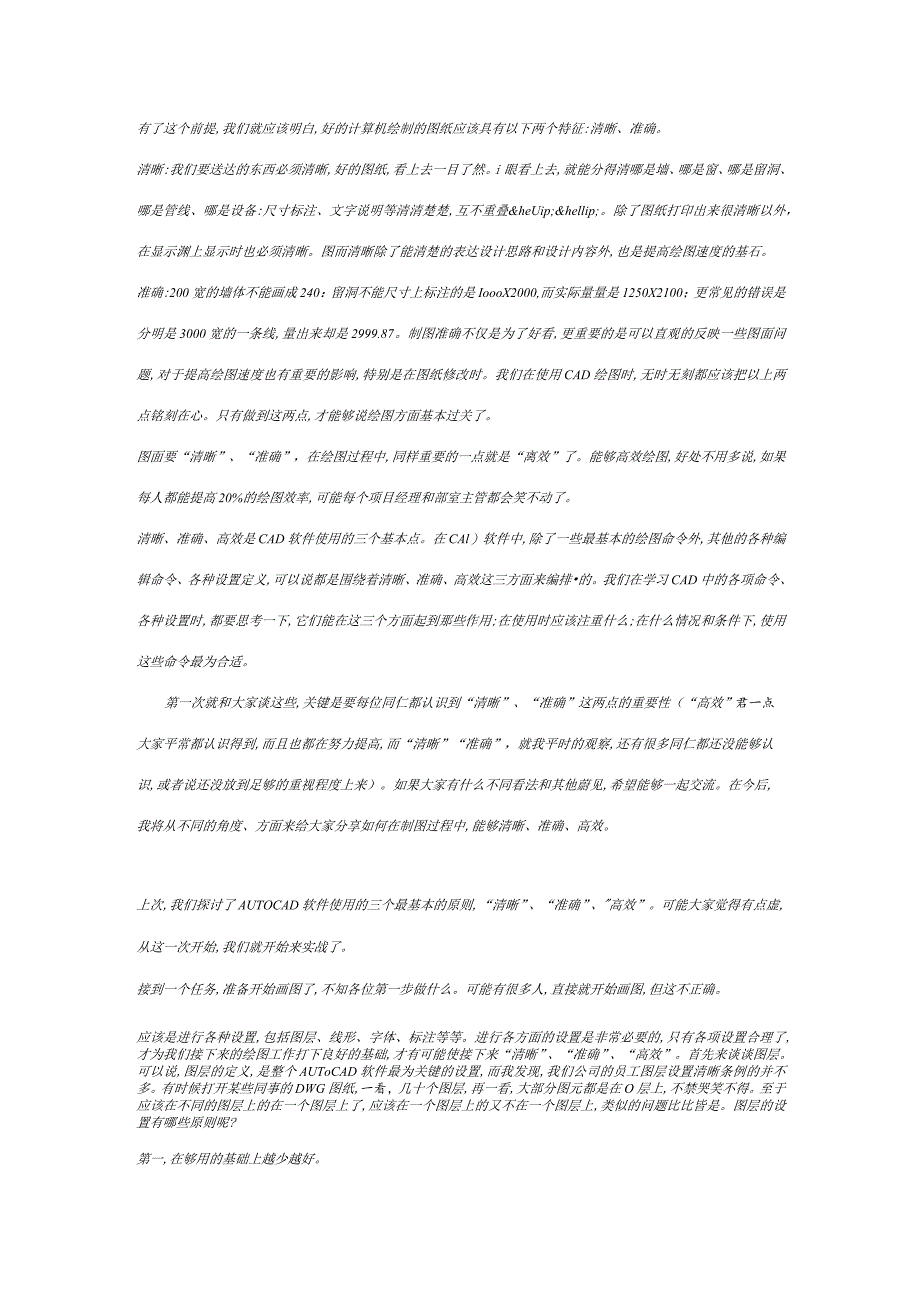

4、。有了这个前提,我们就应该明白,好的计算机绘制的图纸应该具有以下两个特征:清晰、准确。清晰:我们要送达的东西必须清晰,好的图纸,看上去一目了然。i眼看上去,就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备:尺寸标注、文字说明等清清楚楚,互不重叠&heUip;…。除了图纸打印出来很清晰以外，在显示渊上显示时也必须清晰。图而清晰除了能清楚的表达设计思路和设计内容外,也是提高绘图速度的基石。准确:200宽的墙体不能画成240：留洞不能尺寸上标注的是IoooX2000,而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线,量出来却是2999.87。制图准确不仅是为
5、了好看,更重要的是可以直观的反映一些图面问题,对于提高绘图速度也有重要的影响,特别是在图纸修改时。我们在使用CAD绘图时,无时无刻都应该把以上两点铭刻在心。只有做到这两点,才能够说绘图方面基本过关了。图面要“清晰”、“准确”，在绘图过程中,同样重要的一点就是“离效”了。能够高效绘图,好处不用多说,如果每人都能提高20%的绘图效率,可能每个项目经理和部室主管都会笑不动了。清晰、准确、高效是CAD软件使用的三个基本点。在CAl）软件中,除了一些最基本的绘图命令外,其他的各种编辑命令、各种设置定义,可以说都是围绕着清晰、准确、高效这三方面来编排的。我们在学习CAD中的各项命令、各种设置时,都要思考一
6、下,它们能在这三个方面起到那些作用;在使用时应该注重什么;在什么情况和条件下,使用这些命令最为合适。第一次就和大家谈这些,关键是要每位同仁都认识到“清晰”、“准确”这两点的重要性（“高效”君一点大家平常都认识得到,而且也都在努力提高,而“清晰”“准确”，就我平时的观察,还有很多同仁都还没能够认识,或者说还没放到足够的重视程度上来）。如果大家有什么不同看法和其他蔚见,希望能够一起交流。在今后,我将从不同的角度、方面来给大家分享如何在制图过程中,能够清晰、准确、高效。上次,我们探讨了AUTOCAD软件使用的三个最基本的原则,“清晰”、“准确”、高效”。可能大家觉得有点虚,从这一次开始,我们就开始来
7、实战了。接到一个任务,准备开始画图了,不知各位第一步做什么。可能有很多人,直接就开始画图,但这不正确。应该是进行各种设置,包括图层、线形、字体、标注等等。进行各方面的设置是非常必要的,只有各项设置合理了,才为我们接下来的绘图工作打下良好的基础,才有可能使接下来“清晰”、“准确”、“高效”。首先来谈谈图层。可以说,图层的定义,是整个AUToCAD软件最为关键的设置,而我发现,我们公司的员工图层设置清晰条例的并不多。有时候打开某些同事的DWG图纸,一看，几十个图层,再一看,大部分图元都是在O层上,不禁哭笑不得。至于应该在不同的图层上的在一个图层上了,应该在一个图层上的又不在一个图层上,类似的问题比

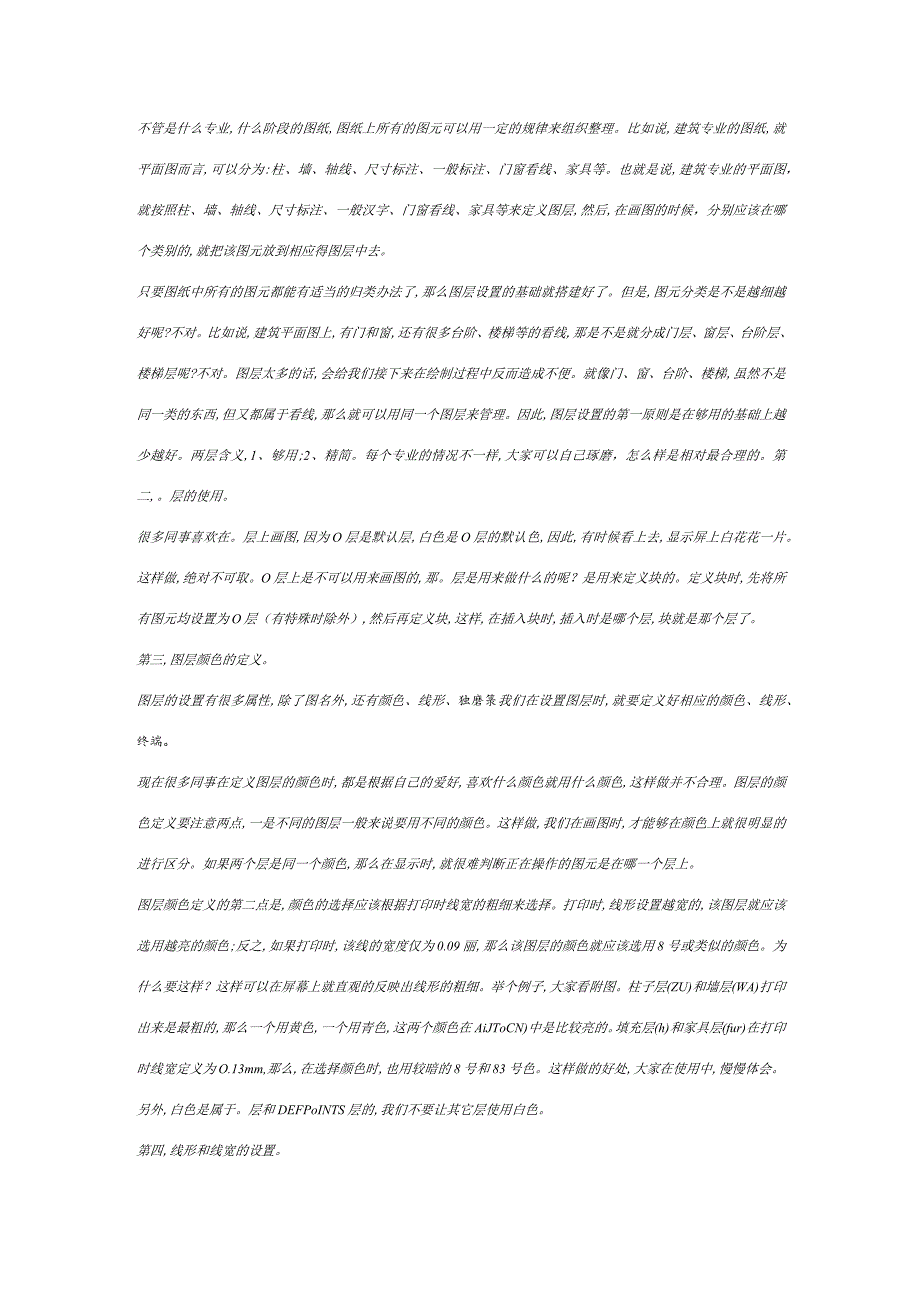

8、比皆是。图层的设置有哪些原则呢?第一,在够用的基础上越少越好。不管是什么专业,什么阶段的图纸,图纸上所有的图元可以用一定的规律来组织整理。比如说,建筑专业的图纸,就平面图而言,可以分为:柱、墙、轴线、尺寸标注、一般标注、门窗看线、家具等。也就是说,建筑专业的平面图，就按照柱、墙、轴线、尺寸标注、一般汉字、门窗看线、家具等来定义图层,然后,在画图的时候，分别应该在哪个类别的,就把该图元放到相应得图层中去。只要图纸中所有的图元都能有适当的归类办法了,那么图层设置的基础就搭建好了。但是,图元分类是不是越细越好呢?不对。比如说,建筑平面图上,有门和窗,还有很多台阶、楼梯等的看线,那是不是就分成门层、窗
9、层、台阶层、楼梯层呢?不对。图层太多的话,会给我们接下来在绘制过程中反而造成不便。就像门、窗、台阶、楼梯,虽然不是同一类的东西,但又都属于看线,那么就可以用同一个图层来管理。因此,图层设置的第一原则是在够用的基础上越少越好。两层含义,1、够用;2、精简。每个专业的情况不一样,大家可以自己琢磨，怎么样是相对最合理的。第二,。层的使用。很多同事喜欢在。层上画图,因为O层是默认层,白色是O层的默认色,因此,有时候看上去,显示屏上白花花一片。这样做,绝对不可取。O层上是不可以用来画图的,那。层是用来做什么的呢？是用来定义块的。定义块时,先将所有图元均设置为O层（有特殊时除外）,然后再定义块,这样,在插
10、入块时,插入时是哪个层,块就是那个层了。第三,图层颜色的定义。图层的设置有很多属性,除了图名外,还有颜色、线形、独磨箓我们在设置图层时,就要定义好相应的颜色、线形、终端。现在很多同事在定义图层的颜色时,都是根据自己的爱好,喜欢什么颜色就用什么颜色,这样做并不合理。图层的颜色定义要注意两点,一是不同的图层一般来说要用不同的颜色。这样做,我们在画图时,才能够在颜色上就很明显的进行区分。如果两个层是同一个颜色,那么在显示时,就很难判断正在操作的图元是在哪一个层上。图层颜色定义的第二点是,颜色的选择应该根据打印时线宽的粗细来选择。打印时,线形设置越宽的,该图层就应该选用越亮的颜色;反之,如果打印时,该
11、线的宽度仅为0.09丽,那么该图层的颜色就应该选用8号或类似的颜色。为什么要这样？这样可以在屏幕上就直观的反映出线形的粗细。举个例子,大家看附图。柱子层(ZU)和墙层(WA)打印出来是最粗的,那么一个用黄色,一个用青色,这两个颜色在AiJToCN)中是比较亮的。填充层(h)和家具层(fur)在打印时线宽定义为O.13mm,那么,在选择颜色时,也用较暗的8号和83号色。这样做的好处,大家在使用中,慢慢体会。另外,白色是属于。层和DEFPoINTS层的,我们不要让其它层使用白色。第四,线形和线宽的设置。在图层的线形设匿前,先提到LTSCALE这个命令。一般来说，LTSCALE的设置值均应设为1,这
12、样在进行图纸交流时,才不会乱套。常用的线形有三种,一是ContinoUS连续线,二是ACADJS002W100点划线,三是ACADJS004W100虚线。象以前14版CAD时用到的hidden、dot等,不建议大家使用。线宽的设置又有讲究了。一张图纸是否好看、是否清晰,其中重要的一条因素之一,就是是否层次分明。一张图里,有0.13的细线,有0.25的中等宽度线,有0.35的粗线,这样就丰富了.打印出来的图纸,一眼看上去,也就能够根据线的粗细来区分不同类型的图元,什么地方是墙,什么地方是门窗,什么地方是标注。因此,我们在线宽设置时,一定要将粗细明确。如果一张图,全是一种线宽还能够用马马虎虎看得过
13、去来形容的话,门窗线比墙线还粗就可以说是错误了。另外还有一点,我们要注意。现在我们打图有两种规格,一是按照比例打印,这时候,我们的线宽可以用0.130.250.4这种粗细规格。如果我们是不按照比例打印A3规格,这时候线宽设置要比按比例的小一号O.090.150.3,这样才能使小图看上去清晰分明。图层设置时,主要有以上几方面要注意的地方。另外,在画图时,也还有一点要注意,就是所有的图元的各种属性都尽量跟层走。不要这根线是WA层的,颜色却是黄色,线形又变成了点划线。尽量保持图元的属性和图层的一致,也就是说尽可能的图元属性都是Bylaye入这样,有助于我们图面的清晰、准确和效率的提高。以上是连载一和
14、连载二,目前也就写了那么多(4000,看看大家反应,回帖多的话,我将陆续的将后面的内容站上来。(估计写完的话,还有IoOOO字)。如枭大家反应不好,以后就不再继续了。希望大家多多支持鼓励。前两天到苏州搞活动去了,回来后看到帖子已经置顶精华,回帖也很多,十分高兴。回帖中,有两位提到我写的东西太浅了,的确如此。我写这篇东西的目的,是让一个会用CAD软件的人,如何能够结合自己的工作,招CAD运用的更加合理。所码的文字,也都是从这个角度出发。因为，在我周围所接触的伙伴中,有很多对CAD软件都很熟练,但仔细看看,有很多基础的,原则的东西并没有掌握,或者说没有运用到最合理。因此,我想我的这篇东西并非降龙卜
15、八掌,而是最为基础的运气吐纳。对内功掌握透彻了,再练高深武功,自然水到渠成。AUTOCAD使用心得连载之三一字体、标注的设置与CAD模版文件上次,我们探讨了AUToCAD软件中图层设置的几个原则,接下来,我们再探讨一下其他几个我认为需要学握的设置。字体的设置（StyIeK在AUToCAD软件中,可以利用的字库有两类。一类是存放在AUToCAD目录下的FontS中,字库的后缀名为shx,这一类是CAD的专有字库，英语字母和汉字分属于不同的字库。第二类是存放在WlNNT或WlNXP等（看系统采用何种操作系统）的目录下的FontS中,字库的后缀名为ttf,这一类是WindOWS系统的通用字库,除了C
16、AD以外,其他,如第。rd、EXCel等软件,也都是采用的这个字库。其中,汉字字库都已包含了英文字母。我们在CAD中定义字体时,两种字库都可以采用,但它们分别有各自的特点,我们要区别使用。第一类后缀名为ShX的字库,这一类字库最大的特点就在于占用系统资源少。因此,一般情况下,我都推荐使用这类字库。我们公司提供了SCeiC.shx、sceie.shxySCeiStOI.shx三个字库,其中SCeiC.shx是汉字字库,sceie.shx是英文字库，SceistOLshx是带有常见结构专业符号的英文字库。我强烈建议,我公司的图纸,除特殊情况外,全都采用SCeiC.shx、sceie.shx.SCeiStoLShX这三个字库文件,这样,图纸才能统一化,格式化。那后缀名为ttf的字库什么时候采用呢？有两种情况。一是你的图纸文件要与其他公司交流,这样,采用宋体、黑体这样的字库,可以保证其他公司在打开你的文件时,不
