1、CAD常用技巧与问题先来介绍一下快捷键AutoCAD快捷键F1：获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制CtrI+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上CtrlF:控制是否实现对象自动捕捉(f3)CtrI+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令CtrlK:超级链接CtrlN:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(are
2、a)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(Style)S0:绘制二围面(2dsolid)SP:拼音的？ahref=：?spell)SC:缩放比例(scale)SN:栅格捕捉模式设置(SnaP)DT:文本的设置(dtext)DT:测量两点间的距离01：插入外部对相Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+0:打开图象文件Ctrl+P:打开打印对说框Ctrl+S:保存文件Ctrl+U:极轴模式控制(FlO)Ctrl+
3、v:粘贴剪贴板上的内容Ctrl+W:对象追踪式控制(Fll)Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B：定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I：插入S:拉伸T:文本输入W：定义块并保存到硬盘中1.:直线M:移动X：炸开V:设置当前坐标U:恢复上一次操做0：偏移P：移动Z:缩放键的使用大家都知道在DOS中上、下箭头键的作用，如果运行了DOSKEY则它能记住你输入的每一条命令，再次使用相同的命令时用不着再敲一遍，用上、下箭头键选择即可。在AUtOCAD中也同样可以用上、下箭头键选择以前键入的命令。这在输入文本时最为有
4、用，无论是TEXT或DTEXT命令，均可在输入文字时使用上、下箭头键来减少命令的输入量。当然，AutoCAD记录的行数是有限的，但可通过设置来加大它的记录量，步骤是选取Tools（工具）一Preferences.（参数选择）-*Display（显示），在TextWindOWParameterS（文字窗口参数）框中的第二行“Numberof1ineoftextintextwindowstokeepinmemory”（在内存中保留文字窗口的文字行数）即为设置记录的行数，输入的数值越大则记录的越多，但如果机器内存少，那么还是少设置一些为妙，以免出意外，它的值在25和2048之间，本人的机器为128M
5、内存，已将此值设为2048,倒也没出差错，大家可以根据自己的计算机多试几次，找到合适的数值。为了所选择的命令都是有效的，在使用AUtOCAD时应尽量减少从键盘输入重复及无意义的命令，比如层对话框的调入和UndO命令的使用，能调用菜单最好调用菜单。“！”键的使用“！”键也有用？是的，下面我来具体讲个例子来介绍它的用法。假设屏幕上有一条已知长度的线（指单线、多义线，未知长度当然也可以），且与水平方向有一定的角度，要求将它缩短一定的长度且方向不变，我想每个CAD使用人员都会有自己的方法（您不会要旋转坐标系吧？），但我想所用命令都不会少于三条，而用“！”作为辅助命令则用一条命令即可，操作过程如下：在“

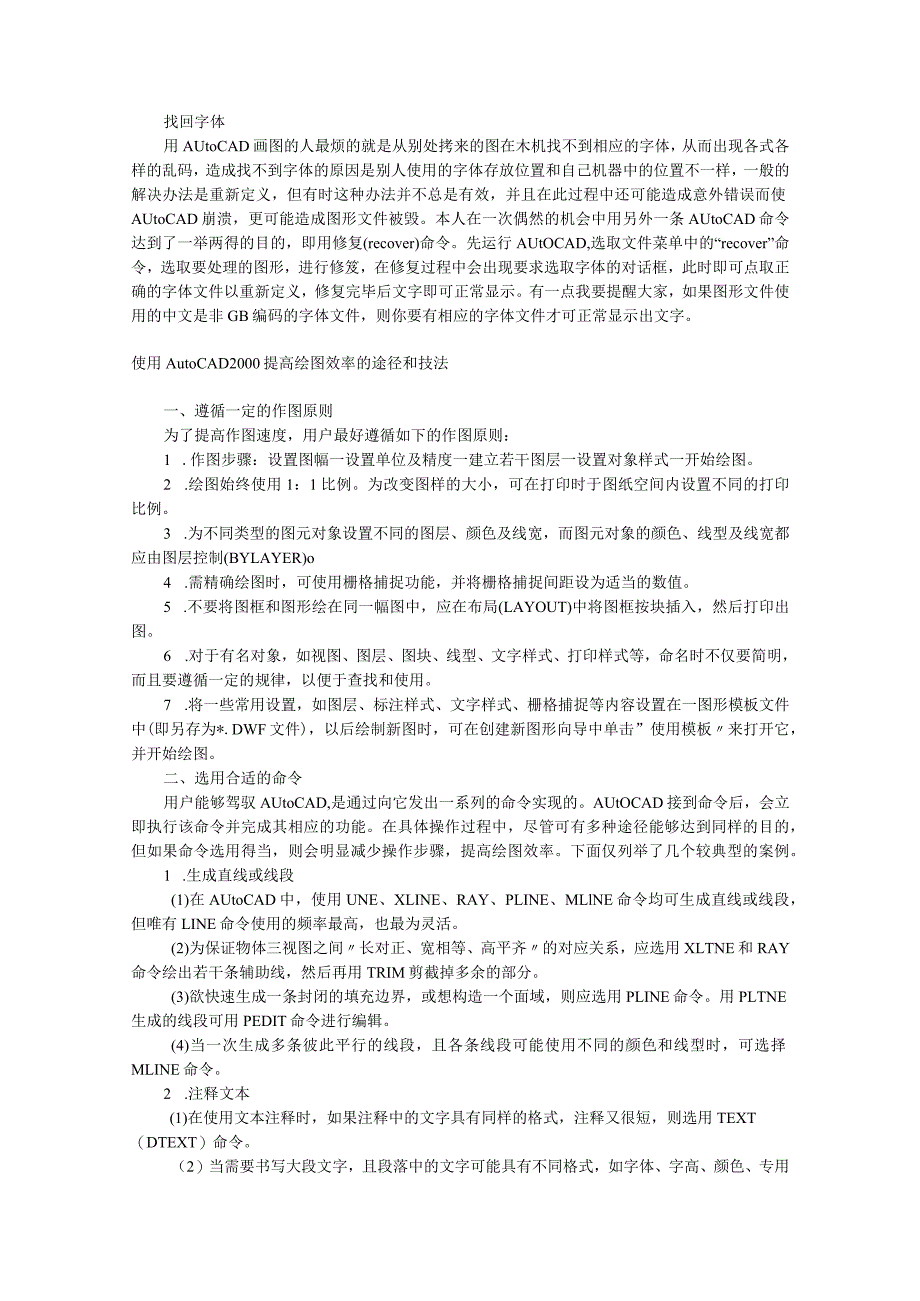

6、Command:状态下，直接选取该线，使其夹点出现，将光标移动到要缩短的一端并激活该夹点，使这条线变为可拉伸的皮筋线，将光标按该线的方向移动，使皮筋线和原线段重合，移动的距离没有限制，有人觉得移动的方向不能和原来一样那么就用辅助点捕捉命令，在屏幕提示后输入“near”并按空格键，这时屏幕上会有提示以捕捉到原来线段上的某一点，此时在“nearto”的提示后输入“！XX”（XX为具体数值）后回车，该线的长度就改变了。怎么样!不信的话就在此命令执行前后用list命令看看此线段的长度。找回字体用AUtoCAD画图的人最烦的就是从别处拷来的图在木机找不到相应的字体，从而出现各式各样的乱码，造成找不到字体
7、的原因是别人使用的字体存放位置和自己机器中的位置不一样，一般的解决办法是重新定义，但有时这种办法并不总是有效，并且在此过程中还可能造成意外错误而使AUtoCAD崩溃，更可能造成图形文件被毁。本人在一次偶然的机会中用另外一条AUtoCAD命令达到了一举两得的目的，即用修复(recover)命令。先运行AUtOCAD,选取文件菜单中的“recover”命令，选取要处理的图形，进行修笈，在修复过程中会出现要求选取字体的对话框，此时即可点取正确的字体文件以重新定义，修复完毕后文字即可正常显示。有一点我要提醒大家，如果图形文件使用的中文是非GB编码的字体文件，则你要有相应的字体文件才可正常显示出文字。使
8、用AutoCAD2000提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1 .作图步骤：设置图幅一设置单位及精度一建立若干图层一设置对象样式一开始绘图。2 .绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。3 .为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制(BYLAYER)o4 .需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。5 .不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。6 .对于有名对象，如视图、图层
9、、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。7 .将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF文件)，以后绘制新图时，可在创建新图形向导中单击”使用模板来打开它，并开始绘图。二、选用合适的命令用户能够驾驭AUtoCAD,是通过向它发出一系列的命令实现的。AUtOCAD接到命令后，会立即执行该命令并完成其相应的功能。在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了几个较典型的案例。1 .生成直线或线段(1)在AUtoC
10、AD中，使用UNE、XLINE、RAY、PLINE、MLlNE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。(2)为保证物体三视图之间长对正、宽相等、高平齐的对应关系，应选用XLTNE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。(3)欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。用PLTNE生成的线段可用PEDIT命令进行编辑。(4)当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。2 .注释文本(1)在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT（DTE
11、XT）命令。（2）当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。3 .复制图形或特性（1）在同一图形文件中，若将图形只复制一次，则应选用COPY命令。（2）在同一图形文件中，将某图形随意复制多次，则应选用CoPY命令的MULTIPLE（重复）选项；或者，使用COPYCLlP（普通复制）或COPYBASE（指定基点后复制）命令将需要的图形复制到剪贴板，然后再使用PASTECLiP（普通粘贴）或PASTEBLOCK（以块的形式粘帖）命令粘帖到多处指定的位置。（3）在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干
12、列，或者沿某圆周（圆弧）均匀分布，则应选用ARRAY命令。（4）在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。（5）在同一图形文件中，如果需要复制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLOCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。（6）在多个图形文档之间复制图形，可采用两种办法。其一，使用命令操作。先在打开的源文件中使用COPYCLlP或CoPYBASE命令将图形复制到剪贴板中，然后在打开的目的文件中用PASTECLIP、PASTEBLoCK或PAS
13、TEORIG三者之一将图形复制到指定位置。这与在快捷菜单中选择相应的选项是等效的。其二，用鼠标直接拖拽被选图形。注意：在同一图形文件中拖拽只能是移动图形，而在两个图形文档之间拖拽才是复制图形。拖拽时，鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。同时还要注意的是，用左键拖拽与用右键拖拽是有区别的。用左键是直接进行拖拽，而用右键拖拽时会弹出一快捷菜单，依据菜单提供的选项选择不同方式进行复制。（7）在多个图形文档之间复制图形特性，应选用MATeHPROP命令（需与PAlNTPRoP命令匹配）。三、使用快车工具（EXPRESSTOOLS）所谓快车工具，实际上是为用户设计并随AUtoCAD
14、2000一起免费提供的实用工具库。该库中的大部分工具来自AUtOCADR14的优惠（BonUS）工具，其余的则已被舍弃或改进，同时又增加了一些新工具。快车工具在图层管理、对象选择、尺寸标注样式的输入/输出、图形的编辑修改等众多方面对AutoCAD进行了功能扩展，而且能非常容易地结合在AutoCAD2000的菜单和工具条中，使用起来方便快捷，故能明显提高你绘图的工作效率。安装快车工具的方法，是在安装AUtoCAD2000时选择完全安装，或者选择带有快车工具“选项的“用户安装。假如当初不是这样，则应以增加方式重新安装AutoCAD2000,并选择需添加的快车工具。缺省时，AUtoCAD2000在启
15、动时不把快车工具装入内存，以缩短其启动时间。当你第一次使用快车工具时，工具库会自动装入。不过你也可以在开始时用EXPRESSTOOLS命令强行装入。在已正确安装了快车工具的前提下，如果屏幕上未出现其快车菜单，你可以使用EXPRESSMENU命令将菜单显示出来。下面则是在屏幕上显示“快车工具条的方法步骤：（1）在下拉式菜单中，选择视图工具条.，则出现工具条”对话框。（2）在名为“菜单组的下拉组合框中，选择快车。（3）在名为“工具条的组合框中点选所需要的选项。凡冠以“X的选项，将在屏幕上显示其工具条。(4)单击关闭按钮，退出对话框。四、打开或关闭一些可视要素图形的复杂程度影响到AutoCAD执行命令和刷新屏幕的速度。打开或关闭一些可视要素(如填充、宽线、文本、标示点、加亮选择等)能够增强AUtOCAD的性能。(1)如果把FlLL设为OFF,则关闭实体填充模式，新画的迹线、具有宽度的多义线、填充多边形等,只会显示一个轮廓，它们在打印时不被输出。而填充模式对已有图形的影响效果，可使用REGEN命令显示出来。另外，系统变量FILLMODE除控制填充模式之外，还控制着所有阴影线的显示与否。(2)关闭宽线显示。宽线增加了线条的宽度。宽线在打印时按实
