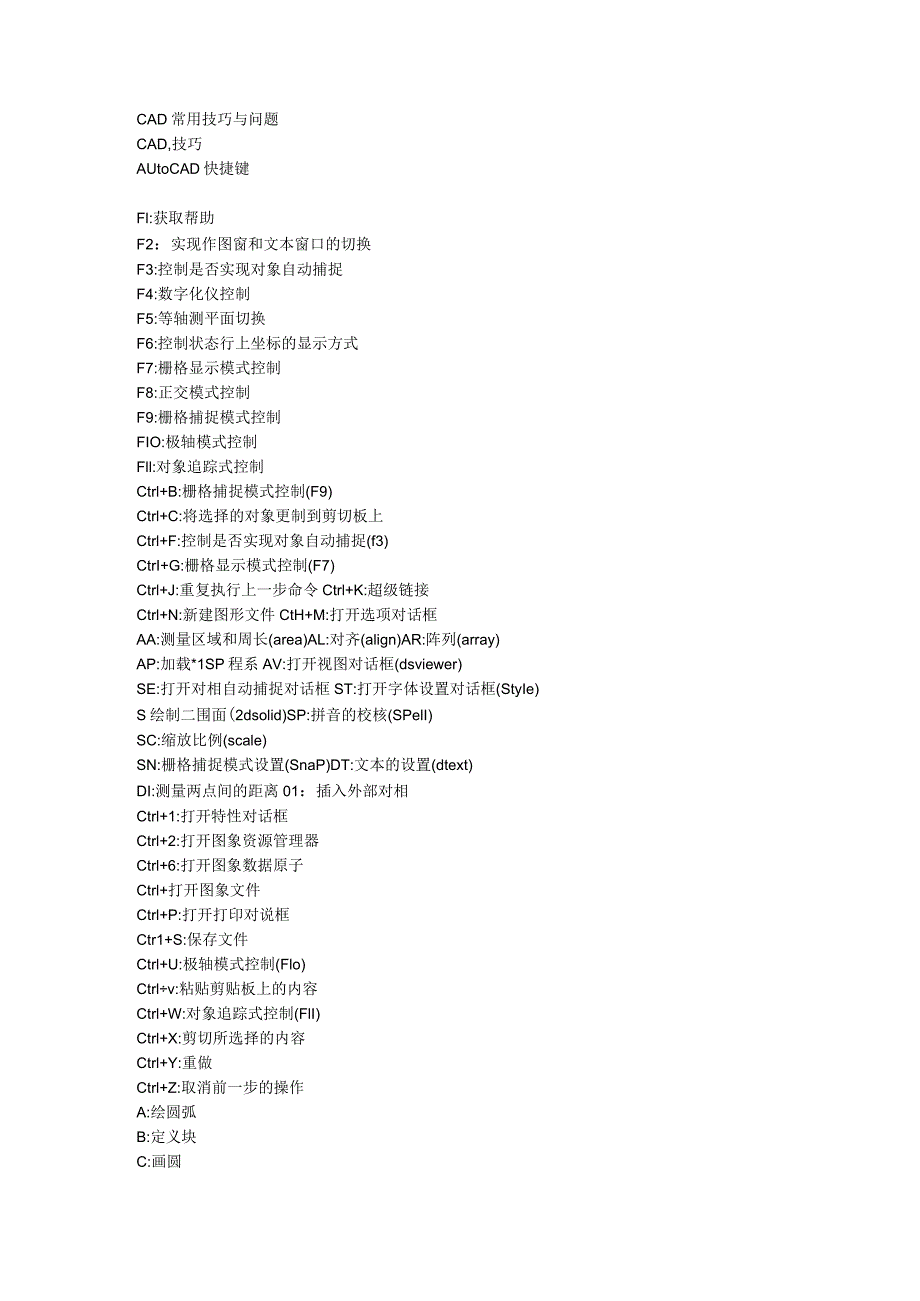

1、CAD常用技巧与问题CAD,技巧AUtoCAD快捷键Fl:获取帮助F2：实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FIO:极轴模式控制Fll:对象追踪式控制Ctrl+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象更制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)CtrI+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件CtH+M:打开选项对话框AA:测量区域和周长(area
2、)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(StyIe)S绘制二围面(2dsolid)SP:拼音的校核(SPelI)SC:缩放比例(scale)SN:栅格捕捉模式设置(SnaP)DT:文本的设置(dtext)DI:测量两点间的距离01：插入外部对相Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+打开图象文件Ctrl+P:打开打印对说框Ctr1+S:保存文件Ctrl+U:极轴模式控制(Flo)Ctrlv:粘贴剪贴板上的内容C
3、trl+W:对象追踪式控制(FlI)Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I：插入S:拉伸T:文本输入W：定义块并保存到硬盘中L:直线M:移动X：炸开V:设置当前坐标U:恢免上一次操做偏移P：移动Z:缩放“1”、“I”键的使用大家都知道在DOS中上、下箭头键的作用，如果运行了DOSKEY则它能记住你输入的每一条命令，再次使用相同的命令时用不着再敲一遍，用上、下箭头键选择即可。在AutoCAD中也同样可以用上、下箭头键选择以前键入的命令。这在输入文本时最为有用，无论是TEX
4、T或DTEXT命令，均可在输入文字时使用上、下箭头键来减少命令的输入量。当然，AutoCAD记录的行数是有限的，但可通过设置来加大它的记录量，步骤是选取Tools（工具）Preferences.”参数选择）-*Display（显示）,在TextwindowParameterS（文字窗口参数）框中的第二行wNumberoflineoftextintextwindowstokeepinmemory”（在内存中保留文字窗口的文字行数）即为设置记录的行数，输入的数值越大则记录的越多，但如果机器内存少，那么还是少设置一些为妙，以免出意外，它的值在25和2048之间，本人的机器为128M内存，己将此值设为
5、2048,倒也没出差错，大家可以根据自己的计算机多试几次，找到合适的数值。为了所选择的命令都是有效的，在使用AUtoCAD时应尽量减少从键盘输入重复及无意义的命令，比如层对话框的调入和UndO命令的使用，能调用菜单最好调用菜单。“！”键的使用“！”键也有用？是的，下面我来具体讲个例子来介绍它的用法。假设屏幕上有一条己知长度的线（指单线、多义线，未知长度当然也可以），且与水平方向有一定的角度，要求将它缩短一定的长度且方向不变，我想每个CAD使用人员都会有自己的方法（您不会要旋转坐标系吧？），但我想所用命令都不会少于三条，而用“！”作为辅助命令则用一条命令即可，操作过程如下：在“Command:状

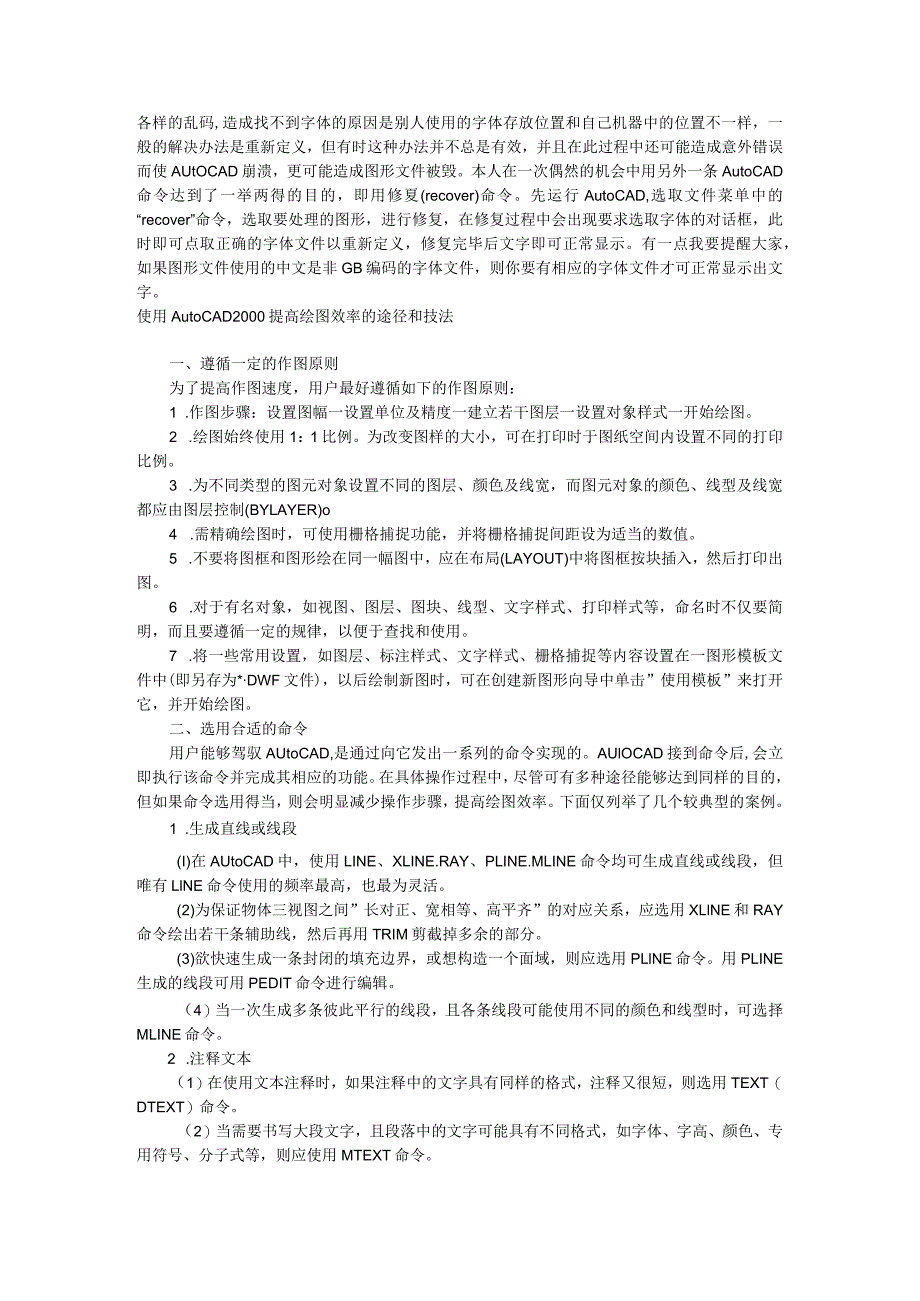

6、态下，直接选取该线，使其夹点出现，将光标移动到要缩短的一端并激活该夹点，使这条线变为可拉伸的皮筋线，将光标按该线的方向移动，使皮筋线和原线段重合，移动的距离没有限制，有人觉得移动的方向不能和原来一样那么就用辅助点捕捉命令，在屏幕提示后输入“near”并按空格键，这时屏幕上会有提示以捕捉到原来线段上的某一点，此时在“nearto”的提示后输入“!XX”(XX为具体数值)后回车，该线的长度就改变了。怎么样!不信的话就在此命令执行前后用IiSt命令看看此线段的长度。找回字体用AUtoCAD画图的人最烦的就是从别处拷来的图在本机找不到相应的字体，从而出现各式各样的乱码,造成找不到字体的原因是别人使用的
7、字体存放位置和自己机器中的位置不一样，一般的解决办法是重新定义，但有时这种办法并不总是有效，并且在此过程中还可能造成意外错误而使AUtOCAD崩溃，更可能造成图形文件被毁。本人在一次偶然的机会中用另外一条AutoCAD命令达到了一举两得的目的，即用修夏(recover)命令。先运行AutoCAD,选取文件菜单中的“recover”命令，选取要处理的图形，进行修复，在修复过程中会出现要求选取字体的对话框，此时即可点取正确的字体文件以重新定义，修复完毕后文字即可正常显示。有一点我要提醒大家，如果图形文件使用的中文是非GB编码的字体文件，则你要有相应的字体文件才可正常显示出文字。使用AutoCAD2
8、000提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1 .作图步骤：设置图幅一设置单位及精度一建立若干图层一设置对象样式一开始绘图。2 .绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。3 .为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制(BYLAYER)o4 .需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。5 .不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。6 .对于有名对象，如视图、图层、图块、线型、文字
9、样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。7 .将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*DWF文件)，以后绘制新图时，可在创建新图形向导中单击”使用模板”来打开它，并开始绘图。二、选用合适的命令用户能够驾驭AUtoCAD,是通过向它发出一系列的命令实现的。AUlOCAD接到命令后,会立即执行该命令并完成其相应的功能。在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了几个较典型的案例。1 .生成直线或线段(I)在AUtoCAD中，使用LIN
10、E、XLINE.RAY、PLINE.MLINE命令均可生成直线或线段，但唯有LlNE命令使用的频率最高，也最为灵活。(2)为保证物体三视图之间”长对正、宽相等、高平齐”的对应关系，应选用XLlNE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。(3)欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLlNE命令。用PLINE生成的线段可用PEDIT命令进行编辑。（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。2 .注释文本（1）在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT（DTEXT）命令。
11、（2）当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。3 .复制图形或特性（1）在同一图形文件中，若将图形只复制一次，则应选用CoPY命令。（2）在同一图形文件中，将某图形随意复制多次，则应选用COPY命令的MULTIPLE（重复）选项；或者，使用CoPYeLIP（普通复制）或COPYBASE（指定基点后复制）命令将需要的图形复制到剪贴板，然后再使用PASTECLIP（普通粘贴）或PASTEBLoeK（以块的形式粘帖）命令粘帖到多处指定的位置。（3）在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某
12、圆周（圆弧）均匀分布，则应选用ARRAY命令。（4）在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。（5）在同一图形文件中，如果需要更制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLoCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。假设屏幕上有一条已知长度的线（指单线、多义线，未知长度当然也可以），且与水平方向有一定的角度，要求将它缩短一定的长度且方向不变，我想每个CAD使用人员都会有自己的方法（您不会要旋转坐标系吧？），但我想所用命令都不会少于三条，而用“！”作
13、为辅助命令则用一条命令即可，操作过程如下：在“Command:状态下，直接选取该线，使其夹点出现，将光标移动到要缩短的一端并激活该夹点，使这条线变为可拉伸的皮筋线，将光标按该线的方向移动，使皮筋线和原线段重合，移动的距离没有限制，有人觉得移动的方向不能和原来一样那么就用辅助点捕捉命令，在屏幕提示后输入“near”并按空格键，这时屏幕上会有提示以捕捉到原来线段上的某一点，此时在“nearto”的提示后输入“!XX”（XX为具体数值）后回车，该线的长度就改变To怎么样!不信的话就在此命令执行前后用IiSt命令看看此线段的长度。找回字体用AUtoCAD画图的人最烦的就是从别处拷来的图在本机找不到相应
14、的字体，从而出现各式各样的乱码,造成找不到字体的原因是别人使用的字体存放位置和自己机器中的位置不一样，一般的解决办法是重新定义，但有时这种办法并不总是有效，并且在此过程中还可能造成意外错误而使AUtOCAD崩溃，更可能造成图形文件被毁。本人在一次偶然的机会中用另外一条AutoCAD命令达到了一举两得的目的，即用修复（recover）命令。先运行AutoCAD,选取文件菜单中的“recover”命令，选取要处理的图形，进行修复，在修复过程中会出现要求选取字体的对话框，此时即可点取正确的字体文件以重新定义，修复完毕后文字即可正常显示。有一点我要提醒大家，如果图形文件使用的中文是非GB编码的字体文件
15、，则你要有相应的字体文件才可正常显示出文字。使用AutoCAD2000提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1 .作图步骤：设置图幅一设置单位及精度一建立若干图层一设置对象样式一开始绘图。2 .绘图始终使用I：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。3 .为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）o4 .需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。5 .不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。6 .对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。7 .将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*DWF文件），以后绘制新图时，可在创建新图形向导中单击”使用模板”来打开它，并开始绘图。二、选用合适的命令用户能够驾驭AutoCAD,是通过向它发出一系列的命令实现的。AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高
