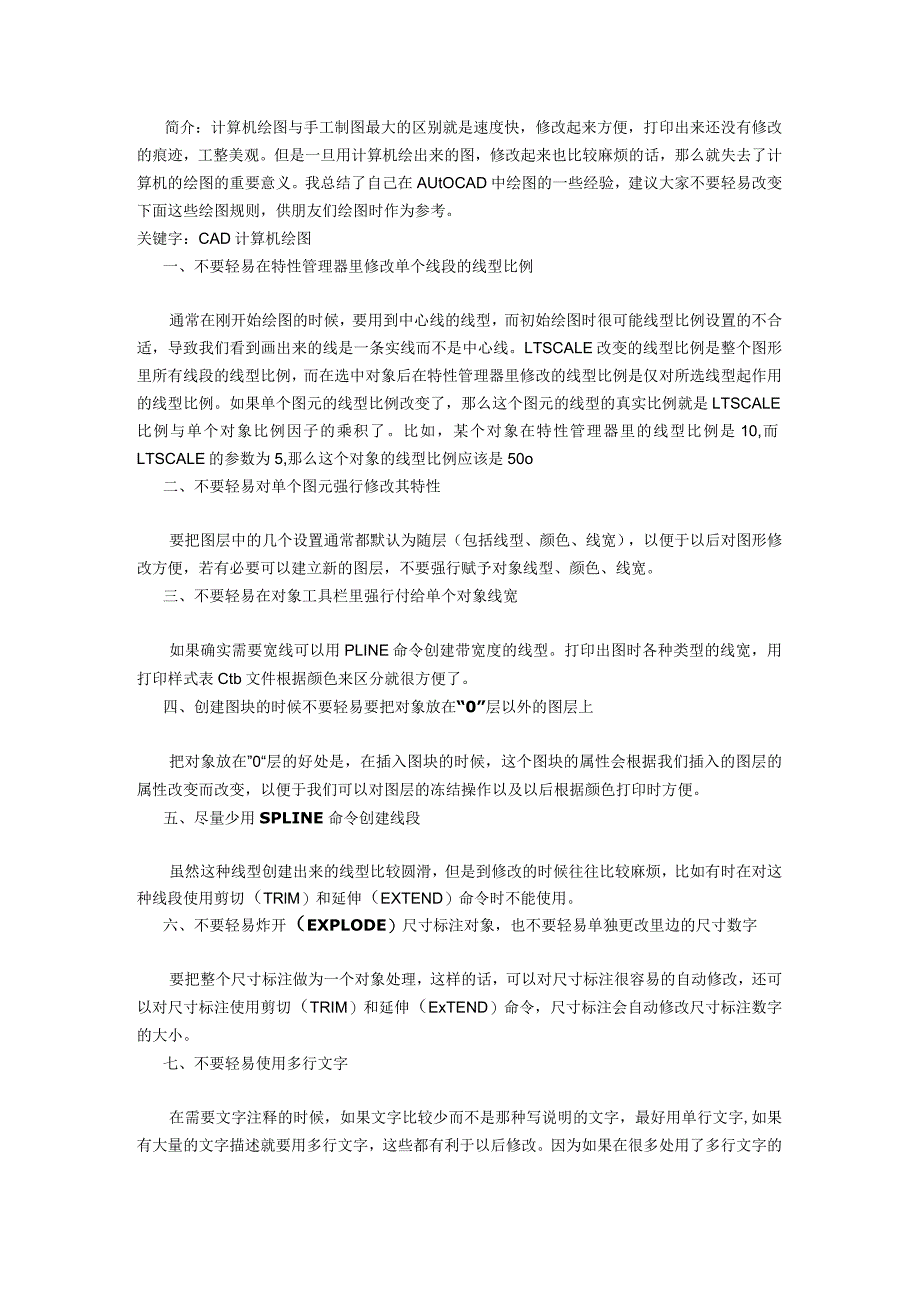

1、简介：计算机绘图与手工制图最大的区别就是速度快，修改起来方便，打印出来还没有修改的痕迹，工整美观。但是一旦用计算机绘出来的图，修改起来也比较麻烦的话，那么就失去了计算机的绘图的重要意义。我总结了自己在AUtOCAD中绘图的一些经验，建议大家不要轻易改变下面这些绘图规则，供朋友们绘图时作为参考。关键字：CAD计算机绘图一、不要轻易在特性管理器里修改单个线段的线型比例通常在刚开始绘图的时候，要用到中心线的线型，而初始绘图时很可能线型比例设置的不合适，导致我们看到画出来的线是一条实线而不是中心线。LTSCALE改变的线型比例是整个图形里所有线段的线型比例，而在选中对象后在特性管理器里修改的线型比例是
2、仅对所选线型起作用的线型比例。如果单个图元的线型比例改变了，那么这个图元的线型的真实比例就是LTSCALE比例与单个对象比例因子的乘积了。比如，某个对象在特性管理器里的线型比例是10,而LTSCALE的参数为5,那么这个对象的线型比例应该是50o二、不要轻易对单个图元强行修改其特性要把图层中的几个设置通常都默认为随层（包括线型、颜色、线宽），以便于以后对图形修改方便，若有必要可以建立新的图层，不要强行赋予对象线型、颜色、线宽。三、不要轻易在对象工具栏里强行付给单个对象线宽如果确实需要宽线可以用PLINE命令创建带宽度的线型。打印出图时各种类型的线宽，用打印样式表Ctb文件根据颜色来区分就很方便
3、了。四、创建图块的时候不要轻易要把对象放在“0”层以外的图层上把对象放在”0“层的好处是，在插入图块的时候，这个图块的属性会根据我们插入的图层的属性改变而改变，以便于我们可以对图层的冻结操作以及以后根据颜色打印时方便。五、尽量少用SPLINE命令创建线段虽然这种线型创建出来的线型比较圆滑，但是到修改的时候往往比较麻烦，比如有时在对这种线段使用剪切（TRlM）和延伸（EXTEND）命令时不能使用。六、不要轻易炸开（EXPLODE）尺寸标注对象，也不要轻易单独更改里边的尺寸数字要把整个尺寸标注做为一个对象处理，这样的话，可以对尺寸标注很容易的自动修改，还可以对尺寸标注使用剪切（TRIM）和延伸（E

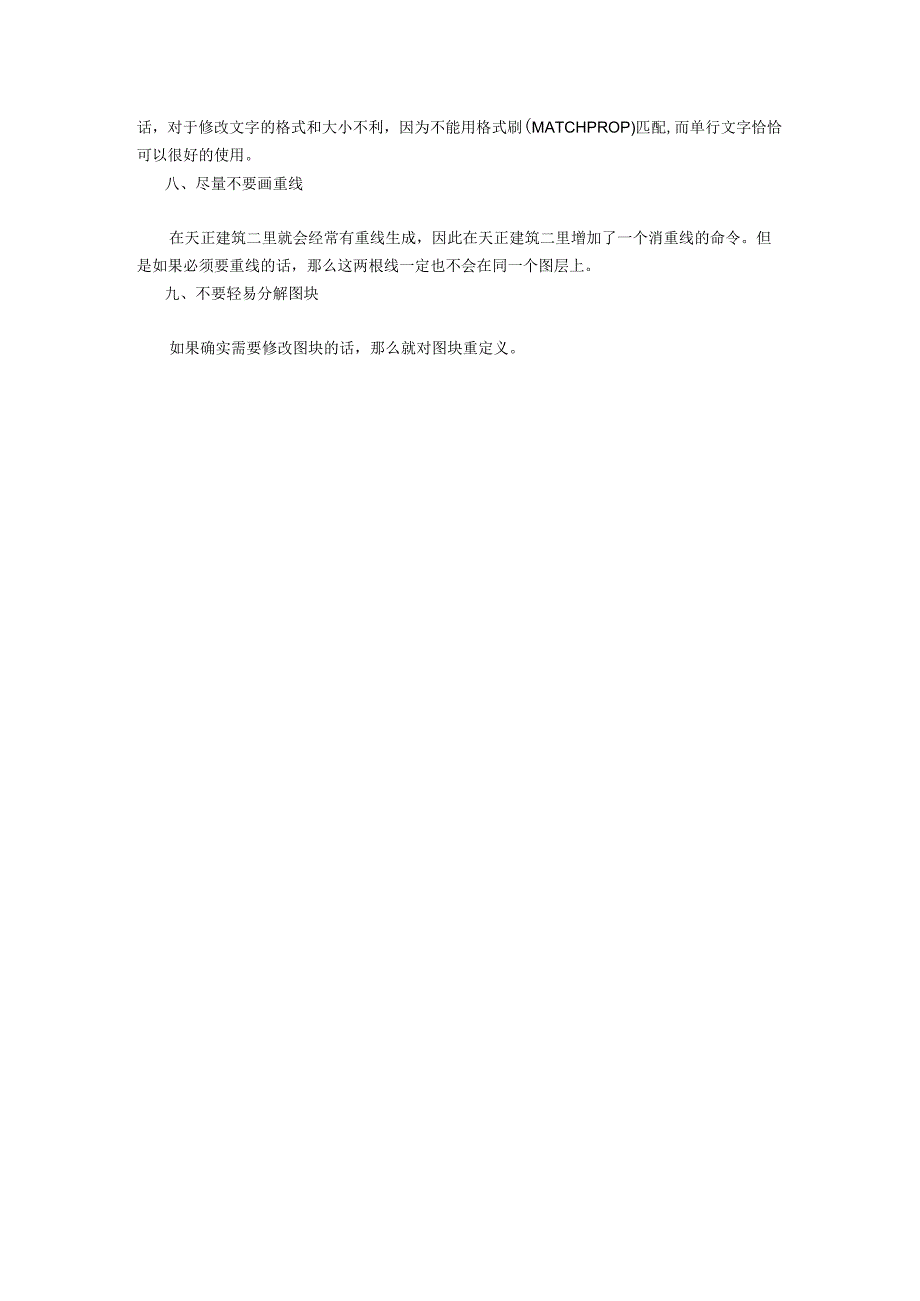

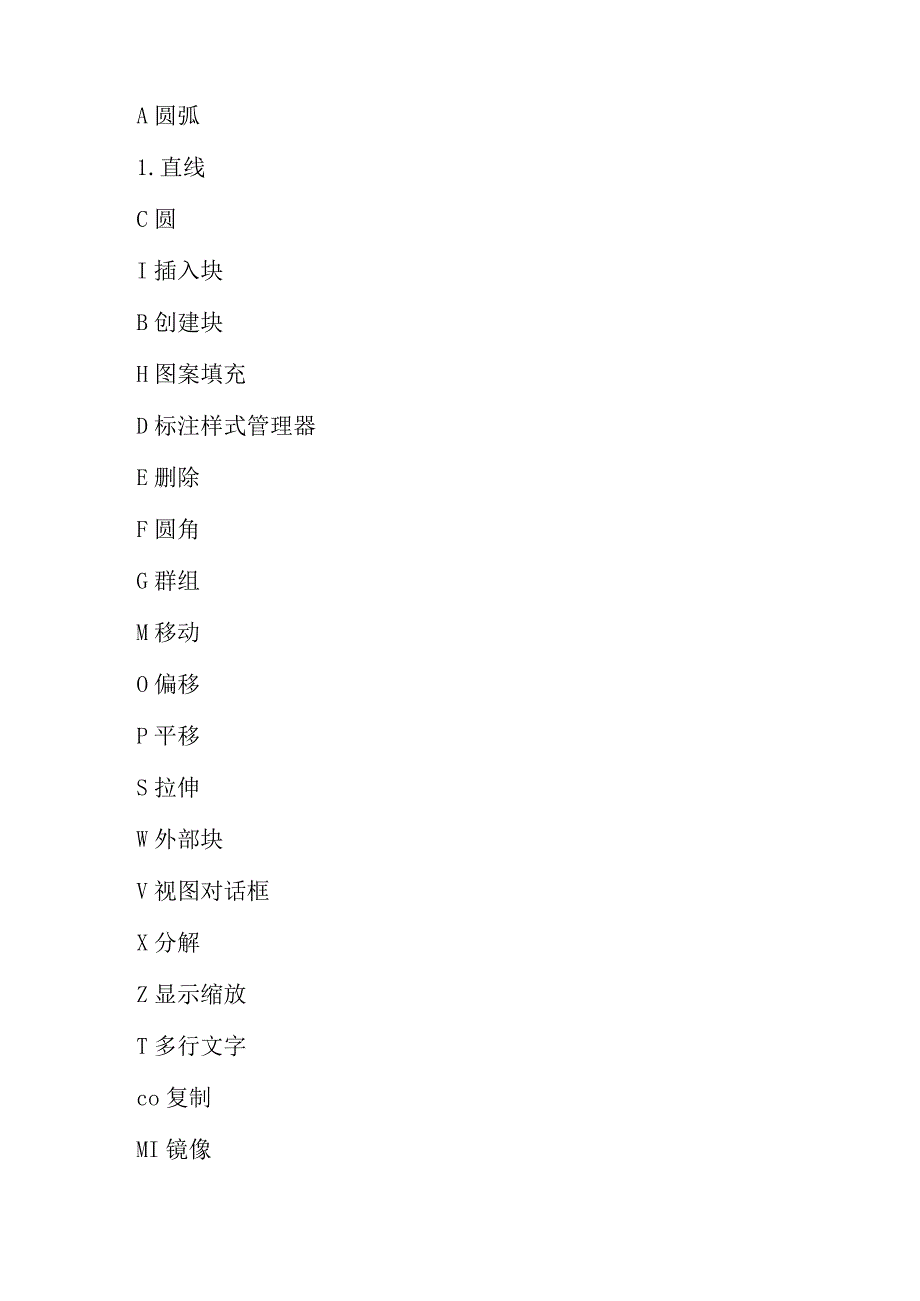

4、xTEND）命令，尺寸标注会自动修改尺寸标注数字的大小。七、不要轻易使用多行文字在需要文字注释的时候，如果文字比较少而不是那种写说明的文字，最好用单行文字,如果有大量的文字描述就要用多行文字，这些都有利于以后修改。因为如果在很多处用了多行文字的话，对于修改文字的格式和大小不利，因为不能用格式刷(MATCHPROP)匹配,而单行文字恰恰可以很好的使用。八、尽量不要画重线在天正建筑二里就会经常有重线生成，因此在天正建筑二里增加了一个消重线的命令。但是如果必须要重线的话，那么这两根线一定也不会在同一个图层上。九、不要轻易分解图块如果确实需要修改图块的话，那么就对图块重定义。A圆弧1.直线C圆I插入块
5、B创建块H图案填充D标注样式管理器E删除F圆角G群组M移动O偏移P平移S拉伸W外部块V视图对话框X分解Z显示缩放T多行文字co复制MI镜像AR阵列RO旋转SC比例1.E引线管理器EX延伸TR修剪ST文字样式管理器DT单行文字PO单点XL参照线ML多线PL多段线POL多边形REC矩形SPL样条曲线EL椭圆CH特性CHA倒角BR打断DI查询距离AREA面积ID点坐标MA特性匹配MASSPROP质量特性1.S列表显示TIME时间SETTVAR设置变量1.A图层COLOR颜色1.T线型管理LW线宽管理UN单位管理TH厚度捕捉TT临时追踪点FROM从临时参照到偏移ENDP捕捉到圆弧或线的最近端点MID捕
6、捉圆弧或线的中点INT线、圆、圆弧的交点APPINT两个对象的外观交点EXT线、圆弧、圆的延伸线CEN圆弧、圆心的圆心QUA圆弧或圆的象限点TAN圆弧或圆的限象点PER线、圆弧、圆的重足PAR直线的平行线NOD捕捉到点对象INS文字、块、形、或属性的插入点NEA最近点捕捉标注DLI线型标注DAL对齐标注DOR坐标标注DDI直径标注DAN角度标注QDIM快速标注DBA基线标注DCO连续标注1.E引线标注TOL公差标注DLE圆心标注DRA半径标注CAL计算器Alt+N+Q快速Alt+N+L线型Alt+N+G对齐Alt+N+0坐标Alt+N+R半径Alt+N+D直径Alt+N+A角度Alt+N+B基
7、线Alt+N+C连续Alt+N+E引线Alt+N+T公差Alt+N+M圆心Alt+N+Q倾斜Alt+N+S样式Alt+N+V替代Alt+N+U更新CAD快捷键Fl:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制Ctr1+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctr1+J:重复执行上一步命
8、令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(StyIe)SO:绘制二围面(2dsolid)SP:拼音的校核(SPell)SC:缩放比例(SCaIe)SN:栅格捕捉模式设置(SnaP)DT:文本的设置设text)DI:测量两点间的距离01：插入外部对相CtrI+1:打开特性对话框CtrI+2:打开图象资源管理器CtrI+6:打开图象数据原子Ctrl+0:打开图象文件Ctr1+P:打开打印对说框CtrI+S:保存文件Ctrl+U:极轴模式控制(Flo)Ctr1+v:粘贴剪贴板上的内容Ctr1+W:对象追踪式控制(FIDCtrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I：插入S:拉伸T:文本输入W：定义块并保存到硬盘中1.:直线M:移动X：炸开V:设置当前坐标U:恢复上一次操做0：偏移P：移动Z:缩放
